Руководство по эксплуатации ЭМИС-ТЭРА 280Группа компаний «ЭМИС» - ведущий российский производитель и разработчик современных контрольно-измерительных приборов и комплексных систем КИП с широчайшей линейкой продукции. Группа компаний «ЭМИС» предлагает вашему вниманию обновленный выпуск полного технического каталога продукции - 2015. Постоянное создание и улучшение конкурентных преимуществ, развитие собственного инженерного центра способствует продвижению приборов марки «ЭМИС», соответствующих самым высоким требованиям потребителей.
| Тип расходомера | Наименование серии |
| Массовые (кориолисовые) | ЭМИС-МАСС 260 |
| Электромагнитные | ЭМИС-МАГ 270 |
| Вихревые | ЭМИС-ВИХРЬ 200. Интеллектуальный вихревой расходомер ЭМИС-ВИХРЬ 200 ППД. Вихревой расходомер высокого давления ЭМИС-ВИХРЬ 205. Погружной вихревой расходомер ЭМИС-ВИХРЬ 200 СКВ. Скважинный вихревой расходомер |
| Ротаметры | ЭМИС-МЕТА 215. Металлический ротаметр ЭМИС-МЕТА 210. Пластиковый ротаметр ЭМИС-ВЕНТУРИ 240 Расходомер переменного перепада давления |
| Турбинные | ЭМИС-РГС 245. Ротационный счетчик газа ЭМИС-ДИО 230. Высокоточный роторный расходомер жидкостей ЭМИС-ДИО 230Л. Счетчик с овальными роторами Электронный расходомер жидкостей ЭМИС-ПЛАСТ 220 |
| Тепловые массовые | ЭМИС-ТЕРА 280. Расходомер термоанемометрический |

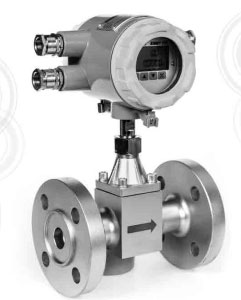

ЭМИС-ВИХРЬ 200. Интеллектуальный вихревой расходомер
Универсальность, высокая надежность, простота в эксплуатации и стабильность работы вихревых расходомеров ЭМИС-ВИХРЬ 200 обеспечили им широкое применение как для прямого измерения расхода большинства технологических сред, так и в составе коммерческих узлов учета.
Вихревые расходомеры измеряют:
• сжатый воздух
• попутный нефтяной газ
• природный газ
• углекислый газ, азот, водород
• кислород
• перегретый и насыщенный пар
• водонефтяную смесь
• неэлектропроводящие, загрязненные и агрессивные жидкости вязкостью до 7 мПа*с
• воду и теплоноситель в системах ХВС, ГВС, отопления в промышленности и коммунальном хозяйстве
Технические характеристики:
• Измеряемые среды: газ, пар, жидкости
• Типоразмеры: от 15 до 300 мм
• Избыточное давление среды: до 25МПа
• Выходные сигналы: частотный от 0 до 10 кГц (при типовом исполнении до 1кГц)
• импульсный – цена импульса по заказу потребителя
• дискретный – режимы «реле расхода» и «дозатор»
• аналоговый токовый 4–20 мА + наложение HART TM (опция)
• цифровой на базе протокола Modbus RTU, с интерфейсом RS-485 и USB
Погрешность измерений расхода:
• по частотному и цифровому выходу: для жидкости до ±0,5%; для пара, газа до ±1,0%
• по токовому выходу: дополнительно ±0,2%
Особенности и преимущества:
• Снижение затрат на проектирование и установку
• Широкий динамический диапазон измерений
• Наличие конструктивного исполнения с коническими переходами
• Входы для подключения внешнего датчика давления и температуры (для исполнения с расширенной версией электронного блока)
• Возможность технологического учета массового расхода и массы пара (для исполнения с расширенной версией электронного блока)
Повышение стабильности и процесса
• Сохранение точности измерений при изменении параметров процесса
• Устойчивость сенсора к гидроударам
• Отсутствие движущихся частей
• Низкие потери давления по сравнению с сужающими устройствами
• Стабильная работа при высоких температурах
• Адаптивная настройка обработки сигнала на базе рядов Фурье снижает влияние вибрации на точность измерений
• Фильтрация сигнала с сенсора при помощи нескольких фильтров
• Контроль достоверности метрологических характеристик
• Обширный набор функций самодиагностики
Снижение расходов на обслуживание
• Не требует периодической перекалибровки
• Утвержденная имитационная поверка
• Расширенные функции диагностики
• Диагностика и замена узлов прибора может производиться без демонтажа расходомера
• Удаленная передача данных, настройка, поверка через RS-485 или USB на базе протокола Modbus RTU
Технические характеристики:
| Ду, мм | Жидкости, м³/ч | Газ/пар, м³/ч |
| 15** | 0,3-5 | 5-30 |
| 25 | 0,45-15 | 9,6-143 |
| 32 | 0,7-28 | 15,4-230 |
| 50 | 1,4-56 | 31-470 |
| 80 | 3,5-140 | 77-1160 |
| 100 | 6-240 | 133-2000 |
| 150 | 13,4-535 | 297-4500 |
| 200 | 24,7-1000 | 548-8230 |
| 250 | 41-1630 | 905-13570 |
| 300 | 60-2370 | 1320-19700 |
ЭМИС-ВИХРЬ 200 ППД. Вихревой расходомер высокого давления
Расходомеры ППД применяются для учета закачиваемой в нефтяную скважину воды в процессе нефтедобычи для поддержания пластового давления. От существующих аналогов прибор ЭМИС-ВИХРЬ 200 ППД отличает широкий ряд исполнений по типоразмерам и диапазонам измеряемых расходов. Данная модификация вихревого расходомера специально разработана для измерения среды в условиях высокого давления и наличия механических включений.
Надежность работы прибора обеспечивается специальной конструкцией сенсора. С помощью данного расходомера измеряют:
• Пресную воду (речная, озерная)
• Подтоварную воду (поступающую с установок подготовки нефти)
• Пластовую воду
• Сеноманскую воду
• Водонефтяные смеси
• Химические и другие жидкие продукты, неагрессивны
• по отношению к стали марки 08Х18Н10 и 30Х13
Технические характеристики:
• Измеряемые среды: жидкости, с содержанием механических примесей до 1 г/л, и объемной долей газовых включений – до 15 %
• Типоразмеры: 50; 80; 100, 150 мм
• Избыточное давление среды: до 25 МПа
• Динамическая вязкость среды: не более 7 мПа*с
• Температура измеряемой среды: от –40 до +100°С
Выходные сигналы:
• частотный от 0 до 10 кГц (при типовом исполнении до 1кГц)
• импульсный – цена импульса по заказу потребителя
• дискретный – режимы «реле расхода» и «дозатор»
• аналоговый токовый 4–20 мА + наложение HART TM (опция)
• цифровой на базе протокола Modbus RTU, с интерфейсом RS-485 и USB
Погрешность измерения расхода:
• по частотному и цифровому выходу: до ±1%;
• по токовому выходу: дополнительно ±0,2%.
Особенности и преимущества:
Измерение «трудных сред»:
• Возможность измерять загрязненные и минерализованные жидкости
• Возможность измерять эмульсию (до 30% содержания нефти в жидкости)
• Возможность измерять жидкости с содержанием газа до 15% по объему
• Возможность измерять среды с механическими включениями (до 1 г/л)
• Эффект самоочищения проточной части
Измерение малых расходов:
Возможность измерять относительно низкие для данного типоразмера трубопровода расходы благодаря исполнению со встроенными сужениями.
Интеллектуальный преобразователь расхода:
• Частотный выходной сигнал, цифровой Modbus и аналоговый токовый
• Программное обеспечение для быстрой профессиональной настройки
Прост в эксплуатации:
• Не требует периодического технического обслуживания
• Большой срок службы и межповерочный интервал
Обеспечивает полную взаимозаменяемость с преобразователями расхода, применяемыми в системах ППД по присоединительным размерам и способу монтажа
Технические характеристики:
ЭМИС-ВИХРЬ 205. Погружной вихревой расходомер
Применяется в системах коммерческого и технологического учета жидкостей, газа, пара. Измерение объемного расхода и объема воды, водных растворов и других жидкостей, в том числе загрязненных жидкостей и смесей жидкостей. Модификация погружного вихревого расходомера специально адаптирована под трубопроводы большого диаметра от 200 до 2000 мм.
Технические характеристики:
• Измеряемые среды: газ, пар, жидкость
• Типоразмеры: от 200 до 2000 мм
• Избыточное давление среды: до 4МПа
Выходные сигналы:
• частотный от 0 до 10 кГц (при типовом исполнении до 1кГц)
• импульсный – цена импульса по заказу потребителя
• дискретный – режимы «реле расхода» и «дозатор»
• аналоговый токовый 4–20 мА + наложение HART TM (опция)
• цифровой на базе протокола Modbus RTU, с интерфейсом RS-485 и USB
Погрешность измерения расхода:
• по частотному и цифровому выходу: для жидкости до ±1,5%; для пара, газа до ±2,5%
• по токовому выходу: дополнительно ±0,2%
Особенности и преимущества:
Снижение затрат на проектирование и установку
• Широкий динамический диапазон
• Установка с минимальным объемом монтажных работ
• Удобный монтаж (демонтаж) без остановки технологического процесса
• Возможность настройки и установки расходомера на трубопровод с другим Dy
Повышение стабильности и процесса
• Постоянность точности измерений при изменении параметров процесса
• Отсутствие движущихся частей
• Надежность и долговечность расходомера
• Адаптивная настройка обработки сигнала на базе рядов Фурье снижает влияние вибрации на точность измерений
Снижение расходов на обслуживание
• Удаленная передача данных, настройки, поверка через RS-485 Modbus RTU
• Проливной поверке независимо от типоразмера подвергается только датчик расхода, Dy которого составляет всего 40мм
• Возможна установка на другой трубопровод, близкого типоразмера
Диапазон расходов
| Ду, мм | Жидкости, м³/ч | Газ/пар, м³/ч |
| 200 | 55-570 | 560-4530 |
| 250 | 88-885 | 880-7070 |
| 300 | 125-1275 | 1270-10180 |
| 350 | 170-1735 | 1730-13860 |
| 400 | 225-2265 | 2260-18100 |
| 450 | 286-2870 | 2860-22905 |
| 500 | 350-3540 | 3530-28275 |
| 600 | 505-5090 | 5085-40715 |
| 700 | 690-6930 | 6925-55420 |
| 800 | 900-9050 | 9045-72380 |
| 900 | 1145-11450 | 11450-91605 |
| 1000 | 1410-14140 | 14135-113095 |
| 1100 | 1710-17110 | 17100-136840 |
| 1200 | 2035-20360 | 20230-162850 |
| 1300 | 2385-23895 | 23890-191125 |
| 1400 | 2770-27710 | 27705-221660 |
| 1500 | 3170-31800 | 31700-254455 |
| 1600 | 3610-36200 | 36105-289510 |
| 1800 | 4580-45850 | 45750-366410 |
| 2000 | 5650-56550 | 56545-452365 |
ЭМИС-МАСС 260. Массовый расходомер
Предназначен для измерения расхода, плотности и температуры жидкостей, и использования полученной информации для технологических целей и учетно-расчетных операций на предприятиях химической, нефтехимической, нефтяной, пищевой, фармацевтической, других отраслей промышленности и объектах коммунального хозяйства. Кориолисовый метод измерения является на сегодняшний день одним из самых точных и надежных.
Технические характеристики:
Измеряемые среды: жидкость, сжиженный газ.
Типоразмеры: от 10 до 200 мм.
Избыточное давление среды: до 25 МПа.
Выходные сигналы:
• импульсный
• аналоговый токовый 4–20 мА
• цифровой на базе протокола Modbus RTU, интерфейс RS-485
Погрешность измерения:
• при измерении расхода ±0,1%; ±0,15%; ±0,25%; ±0,5%
• при измерении температуры ±1%
• при измерении плотности ±0,001г/см 3
Особенности и преимущества:
Преимущества компактного исполнения:
• Компактный размер
• Минимальная потеря давления
• Снижение возможности возникновения кавитации
• Устойчивость к вибрациям промышленных частот
Новые возможности цифровой электроники:
• Коррекция измеряемого расхода по давлению
• Дополнительная карта регистров Modbus, совместимая с программным обеспечением расходомеров, выпускаемых ведущими импортными производителями
• Регулируемое время демпфирования показаний измеряемого расхода и плотности
• Блок защитных переключателей для защиты метрологических параметров прибора от несанкционированного изменения
• Коррекция калибровочного коэффициента по 8 произвольным точкам расхода
Снижение затрат на проектирование и установку:
• Измерение плотности и температуры среды позволяет расширить область применения массового расходоме-расчетчика ЭМИС-МАСС 260
• Измерение расхода в прямом и обратном направлении
• Возможность измерения расхода двухкомпонентных сред
• Отсутствие требований к прямолинейным участкам или специальному оборудованию для формирования потока
• Возможность измерения расхода высоковязких жидкостей, неньютоновских жидкостей, жидкостей, содержащих твердые и газовые включения (до 3% газа)
• Проточная часть из нержавеющей стали, позволяет применять расходомер ЭМИС-МАСС 260 для измерения расхода пищевых продуктов и агрессивных сред
• Доступ к меню с помощью встроенного индикатора и оптических кнопок для настройки и управления расходомером
Повышение стабильности процесса:
• Высокоточное измерение объемного и массового расхода жидкости позволяет использовать массовый кориолисовый расходомер ЭМИС-МАСС 260 в самых разных процессах
• Надежная работа при наличии вибрации трубопровода и перекосе труб, при изменении температуры и давления рабочей среды
• Наличие автоматической компенсации расхода и плотности по температуре
• Защита от гидроударов
• Стабильная работа при высоких температурах
Снижение расходов на обслуживание и окупаемость вложений:
• Возможность удаленной передачи данных, настройки и поверки расходомера через цифровой интерфейс RS-485 Modbus RTU
• Отсутствие движущихся частей и препятствий движению потока гарантирует стабильную работу в течение всего срока службы и низкую стоимость эксплуатации
• Наличие компактного исполнения расходомера
Диапазон расходов
| Ду | Диапазон расходов т/ч в зависимости от класса точности | ||
| Полный диапазон | 0,15% | 0,25%/0,5% | |
| 10 | 0,02-1 | 0,15-1 | 0,08-1 |
| 15 | 0,04-2 | 0,3-2 | 0,15-2 |
| 20 | 0,08-4 | 0,6-4 | 0,4-4 |
| 25 | 0,12-6 | 1-6 | 0,6-6 |
| 40 | 0,6-30 | 5-30 | 3-30 |
| 50 | 1-50 | 8-50 | 5-50 |
| 80 | 2,4-120 | 20-120 | 12-120 |
| 100 | 4-200 | 30-200 | 20-200 |
| 150 | 10-660 | 80-500 | 50-500 |
| 200 | 20-1200 | 150-1000 | 80-100 |
ЭМИС-ТЕРА 280. Расходомер термоанемометрический
Расходомер термоанемометрический «ЭМИС-ТЭРА 280» предназначен для измерения массового и объемного расхода, а также массы и объема газа или газовых смесей (природный газ, свободный нефтяной газ, азот, аргон, воздух, инертный газ и другие газы с известным составом).
Расходомеры применяются в топливной, нефтяной, газовой, химической, целлюлозно-бумажной, пищевой и других отраслях промышленности в системах вентиляции и кондиционирования воздуха, системах энергоснабжения и др.
Расходомеры могут использоваться в составе автоматизированных систем коммерческого и технологического учета газа на различных промышленных объектах и объектах коммунального хозяйства.
Расходомеры могут быть использованы во взрывобезопасных и взрывоопасных зонах.
Специальная опция позволяет осуществлять монтаж расходомера без остановки рабочего процесса.
Технические характеристики:
Измеряемые среды: газ и газовые смеси
Типоразмеры: 25 – 1200 мм
Избыточное давление среды: до 4,0 МПа
Выходные сигналы:
• MODBUS
• частотный 20...1000 Гц
• аналоговый токовый 4...20 м
Особенности и преимущества:
• Широкая применяемость
• Возможность использования на больших диаметрах
• Широкий динамический диапазон
• Наличие нескольких вариантов размещения на трубопроводе
• Незначительные потери давления

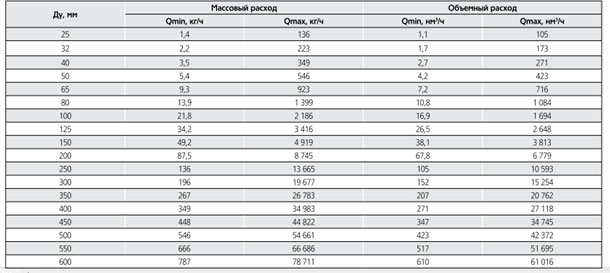

Технические характеристики:
ЭМИС-РГС 245. Ротационный счетчик газа
Счетчик ЭМИС-РГС 245 предназначен для измерения объемного расхода газа, находящегося под давлением до 1,6 МПа. Измеряемые среды: природный газ, попутный нефтяной газ, воздух, бутан, этилен, азот, а так же другие газовые среды с температурой от -30 до +80 o C и механическими включениями до 50 мкм. Счетчик предназначен для коммерческого и технологического учёта объемного расхода газов в системах контроля и регулирования. Совместно с электронным корректором, датчиком давления и датчиком температуры возможно использование счетчика в узлах учета, ГРПШ, ШУУРГ и других комплексах, предназначенных для учета параметров газа.
Технические характеристики:
Измеряемые среды: природный газ, попутный нефтяной газ, воздух, азот.
Типоразмеры: 25; 50; 80; 100; 150; 200 мм.
Избыточное давление среды: до 1,6 МПа.
Выходные сигналы: импульсный низкочастотный
Температура:
• измеряемой среды: от -30 до + 80 о С
• окружающей среды: от -40 до +60 о С
Погрешность измерения расхода: ±0,6%; ±1%.
Интервал между поверками: 6 лет.
Срок службы не менее: 12 лет.
Особенности и преимущества:
• Широкий модельный ряд для трубопроводов с Ду от 25 до 200 мм
• Возможность работы на малых расходах от 0,5 м 3 /ч
• Высокий верхний предел измерения (до 1600 м 3 /ч)
• Низкие потери давления
• Высокая чувствительность
• Широкий динамический диапазон для всех типоразмеров
• Высокая точность измерений объема газа (исполнение с погрешностью ±0,6% по спецзаказу)
• Малые габариты счетчика
• Возможность установки датчиков температуры и давления в корпусе счетчика для совместной работы с электронным корректором объема газа
• Нет необходимости в прямых участках до и после места установки счетчика
• Возможность установки на горизонтальном и вертикальном участках трубопровода, что снижает стоимость проекта и упрощает выбор места установки
Технические характеристики:
| Типоразмер | Ду, мм | Динамический диапазон | Qmin, м3 /ч | Qmax, м3 /ч |
| G10 | 25 | 1:40 | 0,4 | 16 |
| G16 | 50 | 1:50 | 0,5 | 25 |
| G25 | 50 | 1:80 | 0,5 | 40 |
| G40 | 50 | 1:130 | 0,5 | 65 |
| G65 | 50 | 1:200 | 0,5 | 100 |
| G100 | 80 | 1:200 | 0,8 | 160 |
| G160-80 | 80 | 1:160 | 1,6 | 250 |
| G160-100 | 100 | 1:160 | 1,6 | 250 |
| G250 | 100 | 1:200 | 2 | 400 |
| G400-100 | 100 | 1:200 | 3,2 | 650 |
| G400-150 | 150 | 1:100 | 6,5 | 650 |
| G650 | 150 | 1:100 | 10 | 1000 |
| G1000 | 200 | 1:100 | 16 | 1600 |
ЭМИС-ДИО 230. Высокоточный роторный расходомер жидкостей
Роторный расходомер ЭМИС-ДИО 230 разработан для измерения расхода нефтепродуктов, битума, дизельного топлива, мазута и других жидкостей вязкостью 0,3 до 20000мПа*с, для которых необходима высокая точность измерений. Применяется на предприятиях топливно-энергетического комплекса и других отраслях промышленности.
Технические характеристики:
Измеряемые среды: жидкость.
Типоразмеры: от 8 до 400 мм.
Динамический диапазон: до 30:1.
Избыточное давление среды: до 6,4МПа.
Температура измеряемой среды:
от –20°С до +250°С.
Температура окружающей среды:
от от –40°С до +70°С.
Взрывозащита: 1ExdllC(T2-T6)x.
Выходные сигналы:
• импульсный
• аналоговый токовый 4–20 мА
• цифровой на базе протокола Modbus RTU, интерфейс RS-485
Напряжение питания: 24В.
Интервал между поверками: 1 год.
Особенности и преимущества:
Снижение затрат на проектирование и установку
Широкий динамический диапазон по типоразмерному ряду.
Встроенный индикатор позволяют использовать расходомер без дополнительного регистрирующего оборудования, снижая общую стоимость комплектации и монтажа.
Отсутствуют требования к обеспечению прямых участков до и после места установки и ориентации расходомера.
Измерение расхода в широком диапазоне вязкостей жидкости позволяют использовать расходомер жидкостей ЭМИС-ДИО 230 даже при изменении параметров среды.
Повышение стабильности и безопасности процесса
Высокая точность измерения расхода обеспечивает максимальный контроль за технологическим процессами снижение вероятности ошибки при коммерческих операциях слива/налива, перекачки и потребления.
Встроенный источник питания обеспечивает измерение и сохранность измеренных значений при возникновении внештатных ситуаций.
Снижение расходов на обслуживание
Более низкие потери давления по сравнению с другими
типами объемных расходомеров в том числе с кориолисовыми расходомерами позволяют проводить высокоточное измерение расхода с меньшими затратами на электроэнергию и нагрузкой на насосное оборудование.
Поверка и калибровка счетчика может проводиться на жидкостях различной вязкости, в том числе и на воде, что позволяет существенно снизить затраты на проведение поверки.
Уникальная конструкция спиралевидных поджимных роторов уменьшает вероятность заклинивания.

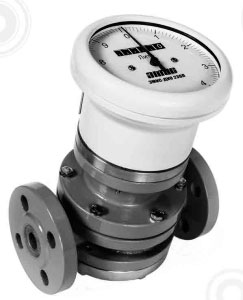

ЭМИС-ДИО 230Л. Счетчик с овальными роторами
Счетчик предназначен для измерения объема и объемного расхода жидкостей вязкостью до 2000 мПа*с. Счетчик является упрощенным исполнением роторного расходомера жидкости ЭМИС-ДИО 230, так как обладает более простой конструкцией механизма измерения (овальные шестерни).
Счетчик используется при коммерческом и внутрихозяйственном учете в нефтехимической промышленности, а также на других объектах, где по условиям эксплуатации возможно их применение.
Применяется в качестве счетчика бензина, сжиженного газа, керосина, дизельного топлива (солярки), нефти, нефти с водой, мазута и других жидкостей на предприятиях топливноэнергетического комплекса и других отраслей промышленности.
Технические характеристики:
Измеряемые среды: жидкости.
Типоразмеры: от 10 до 200 мм.
Избыточное давление среды: до 6,4 МПа.
Температура измеряемой среды: от –40 до +200°С.
Температура окружающей среды: от –40 до +60°С.
Класс точности: 0,5.
Выходные сигналы*: аналоговый 4-20мА / импульсный.
Взрывозащита*: 1ExdIIC(T2-T6)X.
Напряжение питания*: 24В.
Пылевлагозащита: IP65.
Интервал между поверками: 2 года.
Особенности и преимущества:
Снижение затрат на проектирование и установку
Счетчик может показывать данные накопленного объема жидкости при отсутствии электрического питания, что позволяет эксплуатировать его без дополнительных затрат на проводку кабеля и установку сопряженного оборудования (щитовое оборудование, автоматические выключатели и т.д.)
Требования к обеспечению прямых участков до и после места установки счетчика жидкостей ЭМИС-ДИО 230Л отсутствуют, поэтому снижаются затраты на подготовку трубопровода.
Счетчики для измерения расхода жидкости ЭМИС-ДИО 230Л могут устанавливаться как на горизонтальных, так и на вертикальных и наклонных участках трубопровода, упрощая задачу выбора места установки прибора и снижая общую стоимость проекта.
Широкая область применения:
Применяется на большие Ду (до 200 мм) и высокие давления (до 6,4 МПа), где обыкновенные камерные счетчики использовать не возможно. Широкий температурный диапазон измерений (от –40 до +200°С).
Снижение расходов на использование и обслуживание
Измерение расхода в широком диапазоне вязкостей жидкости позволяют использовать счетчик жидкостей ЭМИС-ДИО 230Л даже при изменении параметров среды. Поверка и калибровка счетчика может проводиться на жидкостях различной вязкости, в том числе и на воде, что позволяет существенно снизить затраты на проведение поверки. Низкая стоимость в сравнении с ЭМИС-ДИО 230Л, благодаря упрощенной конструкции измерительного механизма.
Технические характеристики:
ЭМИС-МАГ 270. Электромагнитный расходомер
Электромагнитный расходомер ЭМИС-МАГ 270 используется как расходомер холодной воды, расходомер горячей воды, напорных стоков, любой неагрессивной жидкости (расходомер воды); позволяет осуществлять коммерческий учета воды (теплоносителя). Отличное решение для учета расхода в жилищно-коммунальном хозяйстве, административно бытовых и других объектах.
Используются в качестве технологических расходомеров в составе коммерческих узлов учета воды для автоматического контроля и регулирования в различных отраслях промышленности.
Модификации расходомеров ЭМИС-МАГ 270:
-ЭМИС-МАГ 270-1 - служат для коммерческого учета количества воды (теплоносителя), а также в комплекте с тепловычислителями, для учета количества тепловой энергии в жилых домах, промышленных объектах, имеющих закрытые и открытые системы теплоснабжения.
- ЭМИС-МАГ 270-2 - предназначены для технологического и коммерческого учета жидкостей.
- ЭМИС-МАГ 270-3 - применяются в качестве эталонных, для работы в составе расходомерных установок.
Технические характеристики
Измеряемая среда - жидкость с удельной электропроводимостью от 0,02 до 10 См/м
Погрешность - до ±0,25%
Диаметр трубопровода - от 5 до 100мм
Присоединение к трубопроводу - фланцевое
Температура измеряемой среды - от +5 град.С до +150 град.С
Выходные сигналы - аналоговый токовый/частотный или импульсный/цифровой интерфейс
Температура окружающей сред - от +5 град.С до 55 град.С
Межповерочный интервал - 2 года
Особенности и преимущества
В расходомере используется футеровка из специального стойкого к загрязнению материала, что обеспечивает возможность применения расходомера в изношенных трубопроводах, составляющих значительную часть коммунальной системы России.
Встроенный вычислитель с возможностью измерения давления и температуры делает расходомер узлом учета тепловой энергии. Такое решение позволяет получить теплосчетчик без дополнительного приобретения вычислителя.
Диапазон расходов
| Ду | Диапазон расходов м³/ч в зависимости от модификации расходомера | ||
| ЭМИС-МАГ 270-1 | ЭМИС-МАГ 270-2 | ЭМИС-МАГ 270-3 | |
| 5 | - | - | 0,03-0,6 |
| 15 | 0,03-6 | 0,05-5 | 0,25-5 |
| 25 | 0,08-5 | 0,17-17 | 0,85-17 |
| 32 | 0,15-30 | 0,3-30 | 1,5-30 |
| 50 | 0,3-60 | 0,6-60 | 3-60 |
| 80 | 0,8-160 | 1,6-160 | 8-160 |
| 100 | 1,25-250 | 2,5-250 | 12,5-250 |
ЭМИС-ПЛАСТ 220. Электронный расходомер жидкостей
Электронный расходомер жидкостей ЭМИС-ПЛАСТ 220 предназначен для измерения расхода жидкостей в напорных трубопроводах и применяются в нефтяной, химической, металлургической, легкой областях промышленности.
Электронный расходомер используется для измерения расхода воды и нефти с водой на нефтедобывающих скважинах, расхода сточных вод, используется как расходомер масла, расходомер растительного масла.
Принцип действия электронного расходомера ЭМИС-ПЛАСТ 220 основан на вращении измерительного механизма под действием измеряемой среды. Частота вращения строго пропорциональная объемному расходу.
Конструкция вращающегося механизма обеспечивает защиту от механического загрязнения и замасливания, что делает расходомер оптимальным решением для измерения расхода:
- пластовых и артезианских вод;
- обводненной нефти;
- нефти низкой вязкости;
- грязных вод;
- смесей жидкостей.
Технические характеристики
Диаметр условного прохода - от 8 до 300 мм
Точность измерения расхода - до 1,0%
Выходные сигналы - 1000Гц/4-20мА/
Максимальное давление - до 42 МПа
Температура измеряемой среды - -40 град. С…+150 град. С
Температура окружающей среды - -40 град. С С….+55 град. С С
Взрывозащита - ExdllBT6
Пылевлагозащита - IP65
Особенности и преимущества
- измерение расхода в трубопроводах с высоким давлением;
- незасоряющаяся конструкция;
- работа в условиях коррозийной активности сред;
- стабильная работа при высоких давлениях.
Диапазон расходов
| Ду, мм | Диапазон расходов м³/ч в зависимости от точности измерения | |||
| Полный диапазон | Нормированный диапазон | |||
| Вода 2,5% | Нефть 1,5% | Вода 1,5% | Нефть 1,0% | |
| 8 | 0,08-0,8 | 0,1-0,8 | ||
| 15 | 0,12-1,5 | 0,15-1,5 | ||
| 20 | 0,2-4 | 0,3-3 | ||
| 25 | 0,5-7 | 0,6-6 | ||
| 40 | 1,5-15 | 2-15 | ||
| 50 | 2-25 | 2,5-25 | ||
| 65 | 5-60 | 6-60 | ||
| 80 | 6-100 | 10-100 | ||
| 100 | 18-250 | 20-200 | ||
| 150 | 30-400 | 40-400 | ||
| 200 | 70-700 | 60-600 | ||
| 250 | 120-1500 | 150-1500 | ||
| 300 | 150-2000 | 250-2000 | ||
Ротаметры ЭМИС-МЕТА 215 в отличие от пластиковых или стеклянных ротаметров отличаются возможностью применения при высоком давлении и температуре измеряемой среды.
Технические характеристики
Диапазоны расхода жидкости - 2,5-100 000л
Диапазоны расхода газа - 0,07-3000 м³/ч
Диаметры - от 15 до 100мм
Точность измерений - до 4,0%
Давление измеряемой среды - до 4,0 МПа
Температура измеряемой среды - от -80 до250 град.С
Температура окружающей среды - от -25 до 55 град.С
Пылевлагозащита - IP65
Особенности и преимущества
- простота конструкции;
- высокая точность измерения;
- надёжность и долговечность;
- возможность измерения агрессивных сред;
- встроенный счетчик индикатор расхода;
- стабильная работа при высоких температурах и давлении в процессе;
- обеспечение сигнализации об аварийных ситуациях;
- простота поведения поверки и калибровки.
Диапазон расходов
| Ду, мм | Диапазон расходов | ||
| Вода, л/ч | Газ м³/ч | ||
| Исполнение Н (нерж.сталь) | Исполнение Ф (фторопласт) | ||
| 015А | 2,5-25 | - | 0,07-0,7 |
| 015Б | 4-40 | 2,5-25 | 0,11-1,1 |
| 015В | 6,3-63 | 4-40 | 0,18-1,8 |
| 015Г | 10-100 | 6,3-63 | 0,28-2,8 |
| 015Д | 16-160 | 10-100 | 0,48-4,8 |
| 015Е | 25-250 | 16-160 | 0,7-7,0 |
| 015Ж | 40-400 | 25-250 | 1,0-10 |
| 015И | 63-630 | 40-400 | 1,6-16 |
| 025А | 100-1000 | 63-630 | 3-30 |
| 025Б | 160-1600 | 100-1000 | 4,5-45 |
| 025В | 250-2500 | 160-1600 | 7-70 |
| 025Г | 400-4000 | 250-2500 | 11-110 |
| 040А | 500-5000 | 300-3000 | 12-120 |
| 040Б | 600-6000 | 350-3500 | 16-160 |
| 050А | 630-6300 | 400-4000 | 18-180 |
| 050Б | 1000-10000 | 630-6300 | 25-250 |
| 050В | 1600-16000 | 1000-10000 | 40-400 |
| 080А | 2500-25000 | 1600-16000 | 60-600 |
| 080Б | 4000-40000 | 2500-25000 | 80-800 |
| 100А | 6300-63000 | 4000-400000 | 100-1000 |
| 100Б | 20000-100000 | - | 600-3000 |
ЭМИС-МЕТА 210. Пластиковый ротаметр
Технические характеристики
Расход жидкости - 0,03-700л/мин
Расход газа - 0,5-720л/мин
Точность - ±4%
Повторяемость - ±0,25%
Максимальное давление - 1МПа
Максимальная температура - 80 град.С
Материал соединения - пластик ABS
Материал измерительного - механизма.нерж.сталь
Материал ротаметра - (ПММА)
Особенности и преимущества
- прямое считывание значений расхода;
- установка с минимальным объёмом монтажных работ;
- не требует настройки перед монтажом, сразу готов к эксплуатации;
- для монтажа не требуется спец.квалификации;
- наличие регулятора расхода;
- надёжность и долговечность;
- низкая стоимость;
- стабильная работа.
Варианты исполнения ротаметра ЭМИС-МЕТА 210
| Обозначение | Ду, мм | Диапазон расхода, м³/ч | |
| Min | max | ||
| расход жидкостей | |||
| ЭМ 210-015А-Ж | 15 | 0,016 | 0,16 |
| ЭМ 210-015Б-Ж | 15 | 0,06 | 0,6 |
| ЭМ 210-025А-Ж | 25 | 0,16 | 1,6 |
| ЭМ 210-025Б-Ж | 25 | 0,25 | 2,5 |
| ЭМ 210-032А-Ж | 32 | 0,4 | 4 |
| ЭМ 210-032Б-Ж | 32 | 0,6 | 6 |
| ЭМ 210-050А-Ж | 50 | 1 | 10 |
| ЭМ 210-050Б-Ж | 50 | 1,6 | 16 |
| ЭМ 210-065А-Ж | 65 | 5 | 25 |
| ЭМ 210-065Б-Ж | 65 | 8 | 40 |
| ЭМ 210-065В-Ж | 65 | 12 | 60 |
| регулируемый расход жидкости | |||
| ЭМ 210-Р-008А-Ж | 8 | 0,002 | 0,02 |
| ЭМ 210-Р-008Б-Ж | 8 | 0,004 | 0,04 |
| ЭМ 210-Р-008В-Ж | 8 | 0,006 | 0,06 |
| ЭМ 210-Р-008Г-Ж | 8 | 0,01 | 0,1 |
| ЭМ 210-Р-010А-Ж | 10 | 0,03 | 0,24 |
| ЭМ 210-Р-010Б-Ж | 10 | 0,06 | 0,42 |
| ЭМ 210-Р-010В-Ж | 10 | 0,12 | 1,08 |
| ЭМ 210-Р-040А-Ж | 40 | 0,24 | 3,6 |
| ЭМ 210-Р-040Б-Ж | 40 | 0,6 | 4,2 |
| регулируемый расход газа | |||
| ЭМ 210-Р-008А-Г | 8 | 0,03 | 0,3 |
| ЭМ 210-Р-008Б-Г | 8 | 0,06 | 0,6 |
| ЭМ 210-Р-008В-Г | 8 | 0,12 | 1,2 |
| ЭМ 210-Р-008Г-Г | 8 | 0,24 | 2,4 |
| ЭМ 210-Р-010А-Г | 10 | 0,72 | 7,2 |
| ЭМ 210-Р-010Б-Г | 10 | 1,4 | 14 |
| ЭМ 210-Р-010В-Г | 10 | 2,8 | 28 |
| ЭМ 210-Р-010Г-Г | 10 | 4,3 | 43 |
ЭМИС-ВИХРЬ 200 СКВ. Скважинный вихревой расходомер
Расходомер «ЭМИС-ВИХРЬ 200-СКВ» представляет собой современное решение для постоянного мониторинга параметров нефтяных и водонагнетательных скважин. Расходомер устанавливается на насоснокомпрессорные трубы НКТ и обеспечивает высокую точность измерения текущего расхода и дебита скважины. Высокая надежность, термобаростойкость и защищенность от воздействий измеряемой среды позволяют применять расходомер в самых сложных условиях эксплуатации.
Технические характеристики
Типоразмеры: от 15 до 100 мм.
Избыточное давление среды: до 50 МПа.
Выходной сигнал:
цифровой код Манчестер-2
импульсный выходной сигнал
цифровой выходной сигнал Modbus
Погрешность измерения расхода: ±1,5%.
Особенности и преимущества
В скважинном оборудовании традиционно используются расходомеры с тахометрическим методом измерения. Такиерасходомеры обладают низкой надежностью из-за наличия в их конструкции механических частей. Применение вихревого метода измерения в расходомере ЭМИС-ВИХРЬ 200-СКВ исключает износ или засорение измерительного механизма и в совокупности с цифровой обработкой сигнала обеспечивает стабильность метрологических характеристик и высокую точность измерения расхода.
Современный метод измерения расхода:
не содержит механических частей;
отсутствует инерционность;
надежность и долговечность, срок службы 12 лет;
измерение среды с механическими примесями до 250 мг/м 3.
Цифровая обработка сигнала:
высокая точность измерения;
интеллектуальная обработка сигнала, отсечение помех;
контроль достоверности метрологических характеристик.
Постоянный мониторинг параметров
глубина спуска до 3500 м;
термобаростойкость Pmax= 50 МПа, Tmax= 110 °С*;
коррозионная стойкость, материал 12x18H10T;
ПО для доступа к параметрам в любом месте.
* кратковременно до +110°С, долговременно до +100°С
Диапазон расходов:

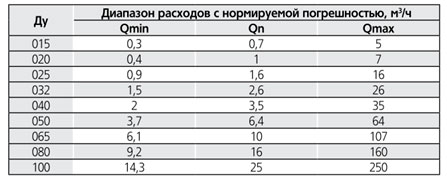

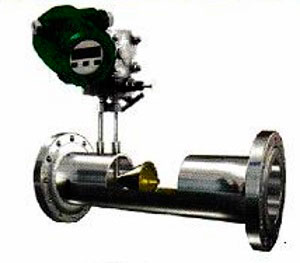

Расходомер переменного перепада давления ЭМИС-ВЕНТУРИ 240
Расходомер переменного перепада давления ЭМИС-ВЕНТУРИ 240 предназначен для измерения объемного расхода жидкостей, газов и паров в трубопроводах высокого давления и передачи полученной информации для технологических целей. Область применения: металлургическая, деревообрабатывающая, целлюлозно-бумажная, энергетическая, пищевая промышленность.
Технические характеристики
Измеряемые среды - газ, пар, жидкости
Температура среды - до+850 С
Давление среды - до 42МПа
Диаметр трубопровода - от 15 до 2200 мм
Динамический диапазон - до 1:10
Погрешность измерения жидкости - +0,5%
Погрешность измерения газа/пара - +1,0%
Выходные сигналы - 4-20мА/HART/DRAIN/RS485/Foundationfieldbus
Взрывозащита - взрывонепроницаемая оболочка, искробезопасная цепь
Напряжение питания - 24 В, 220 В
Температура окр. среды - от -40 до +85 С
Особенности и преимущества
- Возможности измерения расхода высокотемпературных агрессивных сред под высоким давлением.
- Низкие требования к прямым участкам трубопровода: 0-3 ДУ до и 0-1 ДУ после места установки расходомера.
- Отсутствие движущихся частей.
Диапазон расходов*
| Ду, мм | Воздух, м3/ч | Вода, м3/ч | Пар, м3/ч |
| 15 | 8-80 | 0,5-5 | 9,0-9 |
| 25 | 23-231 | 1,5-15 | 25-253 |
| 40 | 60-600 | 4-40 | 100-1000 |
| 50 | 90-900 | 6-60 | 250-2500 |
| 80 | 240-2400 | 16-160 | 250-2500 |
| 100 | 380-3800 | 25-250 | 400-4000 |
| 150 | 840-8400 | 56-560 | 900-9000 |
| 200 | 1500-1500 | 100-1000 | 1600-16000 |
| 250 | 2300-23000 | 156-1560 | 2500-25000 |
| 300 | 3350-33500 | 225-2250 | 3600-36000 |
| 350 | 4600-46000 | 300-3000 | 5000-50000 |
| 400 | 6000-60000 | 400-4000 | 6400-64000 |
| 500 | 9300-93000 | 620-6200 | 10000-100000 |
| 600 | 13350-133500 | 900-9000 | 19500-195000 |
| 700 | 18200-182000 | 1220-1200 | 19700-197000 |
| 800 | 23750-237500 | 2000-20000 | 32600-326000 |
| 900 | 37100-371000 | 2500-25000 | 40400-404000 |
| 1000 | 53400-534000 | 3600-36000 | 5800-58000 |
| 1200 | 72500-725000 | 4900-49000 | 7900-79000 |
| 1400 | 94900-949000 | 6350-63500 | 103000-1030000 |
| 1600 | 120000-1200000 | 8000-80000 | 13000-130000 |
| 1800 | 148000-1480000 | 9900-99000 | 160000-1600000 |
| 2000 | 1480000-11480000 | 9900-99000 | 160000-1600000 |
| 2200 | 180000-1800000 | 120000-1200000 | 195000-19500000 |
*- Диапазон расходов и конструкция конусного тела обтекания уточняются у специалистов при заказе.
