KROHNE

KROHNE – мировой лидер в разработке и производстве инновационного и надежного измерительного оборудования, предлагающий решения для любых отраслей промышленности по всему миру.

Слоган “Measure the facts“ означает не только достоверное измерение стандартных технологических параметров, даже в самых сложных рабочих условиях, но и понятную и точную диагностику рабочего процесса, вплоть до определения составляющих компонентов измеряемой среды. Всё это способствует улучшению контроля технологического процесса и позволяет значительно увеличить эффективность производства.

Для того чтобы обеспечить выполнение данных требований, более 400 инженеров компании KROHNE Group по всему миру постоянно занимаются исследованием перспективных направлений в поисках усовершенствованных технологий измерения и создания новых разработок. Наша компания является семейным предприятием, и мы с полной ответственностью относимся к поставленным задачам. Наши представительства располагаются в более 130 странах, и свыше 3500 сотрудников работают над созданием высокотехнологичных инновационных решений от одного производителя, соответствующих Вашим требованиям сегодня и в будущем.

Тип расходомера	Наименование серии

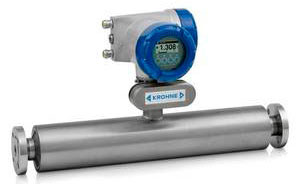

Массовые (кориолисовые)	OPTIMASS 1000 OPTIMASS 2000 OPTIMASS 3000 OPTIMASS 6000 OPTIMASS 7000 OPTIGAS 5010 C OPTIBATCH 4011 C
Электромагнитные	Optflux 1000 Optflux 2000 Optflux 4000 Optflux 5000 Optflux 6000 Optflux 4040 C Optflux 7300 C Optflux 4300 F Optflux 3000 Optflux 5500 C DWM 1000 \| DWM 2000

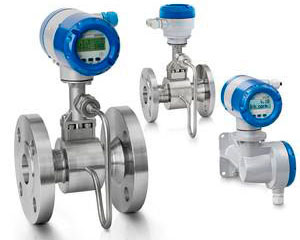

Вихревые	OPTISWIRL 4200 OPTISWIRL 4070 Стандартная версия OPTISWIRL Версия расходомера OPTISWIRL с компенсацией по давлению и температуре

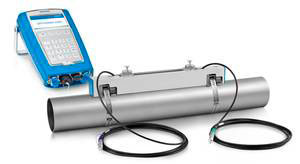

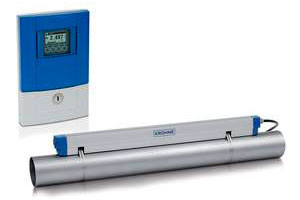

Ультразвуковые	UFM 3030 UFM 530 HT ALTOSONIC III ALTOSONIC V ALTOSONIC V12 OPTISONIC 3400 OPTISONIC 6300 OPTISONIC 6300 P OPTISONIC 7300
Ротаметры	H250 M40 H250 M8 H250 M9 H250 M10 H250 для Пищевой и Фармацевтической промышленностей H250 спец. версии DK 32 \| DK 34 DK 37 VA 40 VA 45 GA 24 DK 46 \| 47 \| 48 \| 800 DK 700 Пластиковые ротаметры К20

Электромагнитные расходомеры

Стандартная серия

Optflux 1000

Сенсор электромагнитного расходомера в «сэндвич» - версии

· Базовые и полнофункциональные сенсоры потока

· Отличное соотношение цены и качества

· Быстрота и простота установки и работы

OPTIFLUX 1000 – это экономичное и экологическое решение для различных отраслей промышленности, начиная от сельского хозяйства и коммунальных услуг до пожаротушения и машиностроения.

Этот инструмент экономичен благодаря минимальным вложениям и эксплуатационным расходам; он экологичен благодаря точности измерений и отсутствию отходов.

Особенности

· Исполнение «Сэндвич»

· Простота установки и работы

· Не требует технического обслуживания

Отрасли применения

· Сельское хозяйство

· Пожаротушение

· Машиностроение и конструирование аппаратов

· Бассейны и места развлечений

Optflux 2000

Решение для промышленности водоснабжения и сточных вод

· Разрабатывается и производится для промышленности водоснабжения и сточных вод

· Приборы имеют все необходимые сертификаты для работы с питьевой водой

· Надежность на долгие годы и минимум технического обслуживания

OPTIFLUX 2000 является оптимальным решением для применения в сфере водопользования и сточных вод.

Благодаря своей надежности и износостойкости данный прибор стал стандартом для индустрии водопользования при измерении потребляемой воды, питьевой воды, отработанной воды, сточных и канализационных вод.

Преимущества

· Сертификаты на использование прибора в сфере водоснабжения питьевой водой, включая KTW, WRc, KIWA, ACS.

· Подходит для установки под землей и в зонах постоянного подтопления (степень пылевлагозащиты IP 68).

· Двунаправленное измерение потока.

· Соответствует требованиям коммерческого учета (MID MI-001, OIML R49, ISO 4064, EN 14154).

· Стандартная заводская проливная калибровка для приборов диаметром более DN3000.

· Простота установки и ввода в эксплуатацию.

· С опцией виртуального заземления можно не использовать заземляющие кольца, что упрощает установку.

· Прочные футеровки, подходящие для сферы водопользования и сточных вод.

· Поверка по месту установки с помощью устройства «MagCheck».

· Широкий ряд диагностических функций.

· Не требует технического обслуживания.

· Самый долгий срок службы.

Отрасли применения

· Водопользование

· Сточные воды

· Целлюлозно-бумажная промышленность

· Добыча полезных ископаемых

· Металлургия

· Энергетика

Optflux 4000

Универсальное решение для промышленных измерений

· Прочная, полностью сварная конструкция

· Стандартные исполнения для разнообразных промышленных применений

· Специальные исполнения для применений с очень высокими требованиям

Конструкция OPTIFLUX 4000 соответствует требованиям разнообразных применений в таких областях промышленности как химическая и целлюлозно-бумажная, водопользование и очистка сточных вод, горнорудная и горнодобывающая, металлургическая и сталелитейная, фармацевтическая и нефтегазовая.

OPTIFLUX 4000 отличается проверенным на практике и не имеющим аналогов по продолжительности сроком службы. Это достигается благодаря полностью сварной конструкции, полнопроходному сечению измерительной трубы, отсутствию подвижных частей, а также износостойким материалам футеровки. Даже для применений с высокими требованиями в суровых условиях окружающей среды или для агрессивных и абразивных сред OPTIFLUX 4000 компании KROHNE является подходящим решением.

Отличительные особенности

· Надёжный и сертифицированный первичный преобразователь для всех промышленных измерений

· Проверенный на практике срок службы, не имеющий аналогов по продолжительности

· Большая база установленного оборудования – более 300 000 приборов - практически в каждой отрасли промышленности

· Очень прочная, полностью сварная конструкция для увеличения срока службы оборудования

· Высокая устойчивость к коррозии, износу / истиранию

· Широкий выбор материалов для корпуса и фланцев, включая нержавеющую сталь, дуплексную сталь и сталь 6Mo

· Разнообразие типоразмеров, специальных конструкций, специальных внутренних диаметров и толщин стенок

· Устойчивые к коррозии и утечкам электроды. Специальные варианты (материалы электродов, выдвижные или остроконечные электроды) по требованию

· Наружные покрытия для работы в морских и подземных условиях. Опциональные требования к покраске в соответствии с ISO 12944 - защитное покрытие

· Надёжное измерение при сложных рабочих условиях: включая высокие температуры до 180°C / 356°F, давление до 2500 бар, а также высокое содержание твёрдых включений (до 70%)

· Измерение расхода в обоих направлениях

· Широкий выбор сертификатов взрывозащиты

· Соответствует требованиям коммерческого учёта по OIML R49 и R117, MI-001 и MI-005

· Отсутствие необходимости в заземляющих кольцах при наличии опции виртуального заземления на конвертере сигналов IFC 300

· Широкие диагностические возможности

· Каждый прибор, покидающий предприятие, проливается на наших калибровочных установках, имеющих прослеживаемую связь с эталонами

Области применения

· Для чистых жидкостей

· Для суспензий и паст с высоким содержанием твёрдых включений

· Для абразивных и агрессивных сред

Optflux 5000

Электромагнитный расходомер в исполнении «сэндвич» и во фланцевом исполнении

· Футеровка из PFA, Электроды из Хастеллоя

· Для высоко агрессивных и абразивных сред

· Полностью устойчив к вакууму благодаря высококачественной керамической футеровке

OPTIFLUX 5000 - это один из наиболее точных расходомеров на сегодняшний день.

Высокая точность измерений является результатом уникальной конструкции измерительной трубы с коническими частями, оптимизирующими профиль потока. Лучшие метрологические институты используют OPTIFLUX 5000 в качестве эталонного расходомера.

Преимущества

· Высочайшая стабильность в течение длительного времени

· Уникальная конструкция измерительной трубы

· Электроды из платины или металлокерамики

· Эталон международных метрологических организаций

· Для наиболее агрессивных и абразивных сред

· Полностью устойчив к воздействию вакуума

· Высококачественная керамическая футеровка

· Устойчив к температурным перепадам

Отрасли применения

· Химическая промышленность

· Целлюлозно-бумажная промышленность

· Сфера водопользования и сточных вод

· Добыча полезных ископаемых

· Пищевая промышленность

· Машиностроение

Optflux 6000

Первичный преобразователь электромагнитных расходомеров гигиенического исполнения

· Прочный корпус изготовлен из нержавеющей стали, что позволяет использовать для гигиенических и асептических применений

· Пригоден для процессов технологической очистки (CIP и SIP)

· Выпускается со всеми видами технологических присоединений и имеет монтажную длину, которая обычно применяется в пищевой и фармацевтической промышленности

Электромагнитный датчик расхода OPTIFLUX 6000 разработан таким образом, чтобы оставаться чистым и стерильным в соответствии сострогими нормами, которые применяются в пищевой и фармацевтической промышленности.

Исключены трещины, зазоры или мертвые зоны. Полностью совместим с процессами пропаривания (SIP) и промывки (CIP). Одобрен FDA и имеет сертификаты EHEDG и 3А.

OPTIFLUX 6000 - это легкость установки, обслуживания и пусконаладочных работ. Имеются разнесенная и компактная версии. Поэтому датчик расхода можно устанавливать в труднодоступных местах (например, с высокой температурой или вибрацией). Исполнение конвертора также возможно с корпусом из нержавеющей стали для применений в тех случаях, когда обычная очистка с помощью агрессивных чистящих средств может повредить стандартный полиуретановый корпус.

Благодаря улучшенной футеровке, OPTIFLUX 6000 является оптимальным выбором применений, при которых возможны высокие температуры или воздействие вакуума. Гигиеническое исполнение OPTIFLUX 6000 также доступно для трубопроводовдо DN150. Быстрое увеличение объемов промышленного производства пива, вина, молока и других продуктов требует установку труб больших диаметров.

Преимущества

· Высокая стабильность формы футеровки ипрочный корпус из нержавеющей стали для гигиенических и асептических применений

· Футеровка PFA, упроченная встроенной решеткой из нержавеющей стали

· Высокая устойчивость к вакууму

· Высокая стабильность и точность измерений даже при высоких давлениях

· Благодаря уникальной Г-образной форме прокладки исключается ее заступ во внутреннее сечение измерительной трубы

· Широкий выбор материалов электродов

· Пригоден для процессов технологической очистки (CIP и SIP)

· Широкий диапазон диаметров до DN150

· Все смачиваемые материалы соответствуют требованиям FDA (Управление по надзору за качеством продуктов питания и медикаментов)

· Электропроводность для жидкостей ≥ 1 μS/cm (для дистиллированной воды ≥ 20 μS/cm)

· Температура измеряемой среды до 140°C

Отрасли применения

· Пищевая промышленность

· Фармацевтическая промышленность

· Косметическая промышленность

Optflux 4040 C

OPTIFLUX 4040 C – это 2-х проводный электромагнитный расходомер с такой же надежностью, динамическим диапазоном и точностью, как и у 4-х проводного расходомера.

OPTIFLUX 4040 C обеспечивает надежные измерения как в случае равномерного, так и в случае пульсирующего и быстроизменяющегося потока.

Преимущества

· 2-проводной электромагнитный расходомер с функциональностью 4-проводного

· Надежные измерения благодаря быстрой обработке сигнала даже в случае пульсирующего и быстроизменяющегося потока

· Низкое потребление энергии и низкие затраты на обслуживание

· Виды взрывозащиты «i», «e» или «d» выбираются пользователем в ходе установки расходомера

· Единственный 2-проводной расходомер, подходящий для минимальной проводимости 5 мкС/см

Области применения

· Химическая

· Металлургия

· Горнорудная

· Фармацевтическая

· Энергетика

· Целлюлозно-бумажная

· Водопользование

· Переработка сточных вод

Специальные серии

Optflux 7300 C

Электромагнитный расходомер OPTIFLUX 7300 сочетает в себе преимущества бесконтактной версии, футеровки из керамики и достоинств конвертора сигналов IFC 300.

Этот электромагнитный расходомер может быть использован в «шумных» применениях, с жидкостями с низкой проводимостью, с жидкостями, склонными к осаждению на поверхности, в применениях с высоким уровнем вибрации, со средами, которые являются токсичными, абразивными или сильными окислителями.

Конструкция OPTIFLUX 7300 предлагает решение, в котором исключены утечки, так как утечка сквозь футеровку или утечка по электродам здесь просто невозможны.

Преимущества

· Керамическая футеровка в сочетании с бесконтактной системой съема сигнала

· Великолепная химическая и абразивная устойчивость

· Улучшенная безопасность и гигиена, т.к. исключена возможность возникновения утечек

· Не используется контакт металла со средой

· Нет загрязнения электродов

· Нет износа или коррозии электродов

· Стабильные измерения

· Минимальная проводимость 0.05 мкС/см

· Абсолютная устойчивость к вакууму

· Нечувствителен к тепловым ударам

· Стерилен и гигиеничен; соответствует требованиям FDA

· Великолепная стабильность и точность

· Является альтернативой массовым расходомерам (хорошее соотношение цена / качество)

Области применения

· Химическая

· Пищевая

· Фармацевтическая

· Целлюлозно-бумажная

· Водопользование и переработка сточных вод

· Машиностроение

· Нефтегазовый комплекс

Optflux 4300 F

Датчик расхода TIDALFLUX 4000 с встроенной бесконтактной системой измерения уровня обеспечивает точность измерения расхода в частично заполненных трубах.

TIDALFLUX обеспечивает надежность измерений при заполнении поперечного сечения трубы от 10% до 100%. Вмонтированные в трубу датчики уровня не входят в контакт с жидкостью и поэтому нечувствительны к жиру или маслу, находящимися на поверхности.

Преимущества

· Для частично заполненных труб в области измерения расхода стоков, ливневых стоков, фекальных и химических стоков

· Может применяться для трубопроводов до DN1600 / 64"

· Высокая износостойкость и устойчивость к химическому воздействию

· Cистема контроля уровня заполнения измерительной трубы бесконтактная, нечувствительна к загрязнениям

· Измерительные электроды располагаются ниже 10% уровня заполнения, поэтому загрязнение становится маловероятным

· Не требует калибровки по месту эксплуатации

Области применения

· Область водопользования и сточных вод

Применения

· Для частично заполненных труб вместо дорогих конструкций с сифонными трубами

· Область водопользования и сточных вод

· Поверхностные воды

· Биологические и химические сточные воды

Optflux 3000

Электромагнитный расходомер для отрасли водоснабжения с возможностью автономной работы от литиевой батареи

Питание от батареи; дистанционная передача данных об измеренном расходе и служебной информации

Простой монтаж; не требуются прямые участки на входе и выходе

Сигнальный конвертер с защитой IP 68 обеспечивает возможность работы в затапливаемых помещениях

Преимущества

· Не имеет себе равных для измерения расхода воды; срок службы батареи до 15 лет

· Уникальная конструкция первичного преобразователя, который имеет прямоугольное сечение измерительной трубы, позволяет измерять стабильно и точно даже малые расходы

· Широкий диапазон измерений. Высокая точность при максимальном расходе днем и низком расходе ночью.

· Имеет сертификаты в соответствии с OIML R 49 (Разрешен к применению для коммерческого учета) класс 1 и 2, и MID Annex MI-001. Опционально – подтверждение по MID Annex MI-001 для расходомеров для воды (Module B and D)

· Не требуются прямые участки при монтаже - например, после изгиба (сертификаты MID / OIML R49)

· Установка в любом направлении

· Измерение в двух направлениях

· Погружная установка в затопляемых измерительных камерах (IP 68 / NEMA 6P)

· Специальное покрытие для установки на подземных трубопроводах (IP68): наличие камер для обслуживания не обязательно

· Полимерное покрытие Rilsan® широко используется в области водопользования и сертифицировано для применения на питьевой воде в соответствии с требованиями ACS, DVGW, KTW, NSF и WRc.Благодаря новому виртуальному заземлению, больше нет необходимости в заземляющих электродах и дорогих заземляющих кольцах

· Высокая надежность и не требует обслуживания. Не требует дополнительного обслуживания; не имеет вращающихся и движущихся частей; Нет частей, заступающих в поток , не имеет частей, подверженных загрязнению.

· Опционально может быть использован совместно с модулем передачи данных KGA 42 для передачи данных по GSM на удаленные устройства для анализа и архивирования

Область применения

· Сфера водопользования

· Распределение и учет питьевой воды

· Системы орошения

· Измерение расхода сырой воды, питьевой воды и воды для оросительных систем, воды из скважин

· Мониторинг распределения воды в водопроводной сети

· Система контроля утечек

· Измерение потребленной воды

· Коммерческий учет технической и питьевой воды

· Опреснительные установки

Optflux 5500 C

Электромагнитный расходомер для объемного дозирования в отрасли производства напитков

Высокостабильная измерительная труба из оксида циркония

Долговременная стабильность

Самый маленький и легкий прибор такого рода

Прибор BATCHFLUX 5500 C - это промышленный стандарт для дозирующих по объёмуразливочных машин.

Электромагнитный расходомер BATCHFLUX 5500 C является промышленным расходомером для разливочных и дозирующих машин. Прибор имеет футеровкой из оксида циркония, которая гарантирует стабильность формы в течении всего срока службы.

Расходомер BATCHFLUX 5500 C имеет очень низкое потребление энергии. При эксплуатации разливных машин это преимущество становится существенным.

Преимущества

· Конструкция позволяет добиваться высокой скорости розлива с минимальными потерями продукта

· Высокаяточность дозирования

· Долговременная надежность благодаря футеровке из керамики

· Малая потребляемая мощность – всего 3 Вт

· Гигиеническая конструкция технологических присоединений

· Легкость очистки

· Устойчивая к CIP и SIP керамическая измерительная труба

· Абсолютная герметичность корпуса из нержавеющей стали (DN10 и DN15)

· Универсальность применения

· Разрешение 3А, соответствие FDA (DN2.5...15)

Области применения

· Пищевая промышленность и напитки

· Химическая промышленность

· Фармацевтическая промышленность

Применения

· Разливочные машины карусельного и линейного типа

· Водопользование и переработка сточных вод

· Производство безалкогольных напитков

· Производство молочных продуктов

· Пивоваренная промышленность

· Производство фруктовых соков и других жидкостей с волокнами

· Горячий розлив до 140°C / 284°F

Ротаметры

Металлический конус

H250 M40

Расходомеры H250/M40 – это новый эталон в сфере применения расходомеров переменного сечения и новое решение для обрабатывающей промышленности, где рентабельность и надежность имеют огромное значение.

Достоинства индикатора/датчика М40

• Простой и не требующий больших затрат монтаж: измерение расхода и отображение результатов не требует вспомогательного источника питания

• Модульная конструкция прибора позволяет адаптировать его к любым применениям - Предельные выключатели (NAMUR, 3-проводной транзистор или язычковый герметизированный контакт)

- 2-проводной аналоговый выход 4…20 мA с протоколом HART

- Интерфейс Fieldbus / Profibus PA

- Графический жидкокристаллический дисплей со счетчиком расхода и импульсным выходом

• Универсальная концепция защиты: взрывозащищенное и искробезопасное исполнение

• Класс защиты от проникновения посторонних сред: IP66/68, IP69K, NEMA 4x/6

• Возможно любое расположение расходомера: вертикальное, горизонтальное, а также на нисходящем потоке.

Особенности измерительного конуса ротаметра H250

• Прочная конструкция из нержавеющей стали, пригодная для применения на давлениях до 3000 бар и температурах –200 ... + 400 °C

• Опционально доступно покрытие из PTFE и керамики для применения на кислотах и щелочах

• Высокая безопасность применений, даже при измерении очень малых расходов

• Высокая и долгосрочная стабильность

• Верхний предел измерений для жидкостей: от 10 до 120 000 л/ч (вода: 20°C)

• Верхний предел измерений для газов: от 0.7 до 2800 м3/ч (воздух: 20°C, 1.013 бар)

• Динамический диапазон измерения: 10:1 (опционально 100:1)

• Погрешность: 1.6 % по VDI/VDE 3513-2 (qG = 50%)

• Большое количество различных соединений с процессом

• Фланцы по EN (DN15-DN150), ASME and JIS. Винтовое и клеммное соединение, свариваемые края, и т.п.

• Особое исполнение для пищевой и фармацевтической промышленности (сертификат EHEDG)

H250 M8

Ротаметры H250, работающие по поплавковому принципу измерения, разнообразны и могут применяться для электропроводных и токонепроводящих жидкостей и газов. Благодаря прочному цельнометаллическому исполнению (доступны исполнения из различных металлов) этот прибор обладает высокой устойчивостью к воздействию давления, температуры и рабочей среды, и поэтому подходит для сложных применений в экстремальных условиях окружающей среды.

Достоинства измерительного конуса Н250

• Прочная конструкция из нержавеющей стали, пригодная дляприменения на давлениях до 3000 бар и температурах –200 ... + 400 °C

• Опционально доступно покрытие из PTFE и керамики для применения на кислотах и щелочах

• Высокая безопасность применений, даже при измерении очень малых расходов

• Высокая и долгосрочная стабильность

• Верхний предел измерений для жидкостей: от 10 до 120 000 л/ч (вода: 20°C)

• Верхний предел измерений для газов: от 0.7 до 2800 м3/ч (воздух: 20°C, 1.013 бар)

• Динамический диапазон измерения: 10:1 (опционально 100:1)

• Погрешность: 1.6 % по VDI/VDE 3513-2 (qG = 50%)

• Большое количество различных соединений с процессом

• Фланцы по EN (DN15-DN150), ASME and JIS.Винтовое и клеммное соединение, свариваемые края, и т.п.

• Особое исполнение для пищевой и фармацевтической промышленности (сертификат EHEDG)

H250 M9

Ротаметры H250, работающие по поплавковому принципу измерения, разнообразны и могут применяться для электропроводных и токонепроводящих жидкостей и газов. Благодаря прочному полностью металлическому исполнению этот прибор обладает высокой устойчивостью к воздействию давления, температуры и рабочей среды, и поэтому подходит для сложных применений в экстремальных условиях окружающей среды. Положение поплавка передается системой магнитной связи на аналоговый индикатор, поэтому для измерения не требуются вспомогательные источники энергии.

Достоинства преобразователя М9

• Широкая шкала для легкости считывания

• Гибкая модульная конструкция прибора позволяет адаптировать его к любым применениям:

- 2 предельных выключателя (NAMUR или 3-проводной транзистор)

- 2-проводной аналоговый выход 4…20 мA с протоколом HART - Profibus PA

- 6-символьный счетчик расхода с импульсным выходом (не взрывозвщищённый)

• Опционально возможно исполнение корпуса из нержавеющей стали для коррозийных сред

• Международные сертификаты для применения во взрывоопасных зонах (ATEX, FM, CSA, NEPSI) и на атомных электростанциях (N/NPT)

Достоинства измерительного конуса Н250

• Опционально доступно покрытие из PTFE и керамики для применения на кислотах и щелочах

• Высокая безопасность применений, даже при измерении очень малых расходов

• Высокая и долгосрочная стабильность

• Верхний предел измерений для жидкостей: от 10 до 120 000 л/ч (вода: 20°C)

• Верхний предел измерений для газов: от 0.7 до 2800 м3/ч (воздух: 20°C, 1.013 бар)

• Погрешность: 1.6 % по VDI/VDE 3513-2 (qG = 50%)

• Динамический диапазон измерения: 10:1 (опционально 100:1)

• Различные присоединения: - Фланцы по EN (DN15-DN100), ASME и JIS

- Винтовое и клеммное соединение, свариваемые края, и т.п.

• Особое исполнение для пищевой и фармацевтической промышленности (сертификат EHEDG).

Дополнительные опции

• Магнитные фильтры для сред, содержащих частицы, на которые можно воздействовать с помощью магнита

• Демпфирование поплавка для пульсирующих потоков или низкого рабочего давления (особенно при измерении газов)

• Амортизированный дисплей позволяет легко считывать измеренные значения

H250 M10

Ротаметры H250, работающие по поплавковому принципу измерения, разнообразны и могут применяться для электропроводных и токонепроводящих жидкостей и газов. Благодаря прочному полностью металлическому исполнению этот прибор обладает высокой устойчивостью к воздействию давления, температуры и рабочей среды, и поэтому подходит для сложных применений в экстремальных условиях окружающей среды. Положение поплавка передается с помощью магнитных датчиков без контакта и гистерезиса на цифровой индикатор.

Достоинства преобразователя M10

• Комплексная функциональность - Комплексная функциональность

- 2 предельных переключателя (NAMUR или 3-проводной транзистор)

- токовый выход 4…20мA по двухпроводной технологии / HART

- 12-символьный счетчик расхода с импульсным выходом и входом сброса

• Устойчив к воздействию давления, закрытый корпус

• Управляется с помощью кнопок или магнитного стержня

• Международные сертификаты для использования во взрывоопасных зонах (ATEX, FM, CSA, NEPSI) и на атомных электростанциях (сертификат N/NPT)

Особенности H250

• Прочная конструкция из нержавеющей стали , пригодная для применения на давлениях до3000 бари экстремальных температурах процесса-80°C ...+200°C

• Опционально доступно покрытие из PTFE и керамики для применения на кислотах и щелочах

• Высокая безопасность применений, даже при измерении очень малых расходов

• Высокая и долгосрочная стабильность

• Верхний предел измерений для жидкостей: от 10 до 120 000 л/ч (вода: 20°C)

• Верхний предел измерений для газов: от 0.7 до 2800 м3/ч (воздух: 20°C, 1.013 бар)

• Погрешность: 1.6 % по VDI/VDE 3513-2 (qG = 50%)

• Различные присоединения: - Фланцы по EN (DN15-DN100), ASME и JIS

- Винтовое и клеммное соединение, свариваемые края, и т.п.

H250 для Пищевой и Фармацевтической промышленностей

Расходомер для пищевой промышленности Н250 – это усовершенствованный вариант проверенного временем полностью металлического прибора. Он был разработан специально для применения в пищевой и фармацевтической промышленностях. Он используется для измерения расхода жидкостей, газов и насыщенного пара. У этого прибора гигиеническая поверхность с покрытием, имеющим параметр шероховатости Ra < 0.8 мкм. Данное исполнение предполагает отсутствие «слепых зон».

Это единственный ротаметр, имеющий сертификат EHEDG и имеющий разрешение на применение в пищевой и фармацевтической промышленности. Обладает гладкой поверхностью из нержавеющей стали. Параметр шероховатости частей, контактирующих со средой, составляет < 0.8 мкм, благодаря чему на приборе на образуются отложения и его легко очистить..

Благодаря исполнению без застойных зон, микроорганизмы не могут прилипать к прибору и размножаться на нем.

Этот прибор может очищаться (CIP) и стерилизоваться (SIP) без прерывания эксплуатации. Доступны соответствующие соединения и материалы, удовлетворяющие требованиям FDA для пищевой и фармацевтической промышленности.

Технические характеристики

• Полностью металлический расходомер без застойных зон

• Параметр шероховатости поверхности Ra < 0.8 мкм

• Совместим с процессами CIP и SIP

• Материалы, удовлетворяющие требованиям FDA

• Хомутное соединение, DIN 11851, фланцевое, и т.д..

• Модульное исполнение преобразователя

• Опционально – рубашка обогрева

• Опционально – корпус из нержавеющей стали

• Сертификат EHEDG

Область применения

• Производство молока, сливок

• Производство кулинарного жира

• Производство инсулина

• Производство воды особой чистоты

• Углекислый газ в производстве напитков

• Измерение воздуха в стерильных условиях

H250 спец. версии

Ротаметры обычно устанавливают в вертикальном положении измерительной секции, через которую проходит измеряемая среда снизу вверх, поднимая при этом поплавок.

Если схема монтажа не разрешает ничего кроме такого положения, то используются версия H250H для горизонтального монтажа и H250U для монтажа на нисходящем потоке (сверху вниз).

Футеровка изPTFE/керамики для агрессивных сред

Все части прибора, контактирующие со средой, также могут быть выполнены из керамики или PTFE, а это означает, что их можно использовать практически для всех кислот и щелочей.

• Температура процесса

• Tmax = 70°C (PTFE)

• Температура процесса

• Tmax = 250°C (керамика)

• Погрешность 2.5 % от измеренного значения согласно VDI/VDE 3513-2 (qG=50%)

Высокотемпературная версия H250/HT

Для применений с чрезвычайно высокой температурой процесса до 400°C, или чрезвычайно низкой температурой – до -200°C, можно использовать высокотемпературные варианты с выносным индикатором.

Увеличение расстояния между измерительной трубой и индикатором также способствует изоляции измерительной трубы.

Корпус из нержавеющей стали (H250/M9R)

Для особо жестких окружающих условий, корпус преобразователя М9 опционально доступен в исполнении из нержавеющей стали. Это гарантирует надежность его применения в коррозийных средах. При монтаже вне помещения, внешние воздействия (например, соляной туман или осадки с содержанием агрессивных веществ) не приводят к коррозии корпуса из нержавеющей стали. Корпус из нержавеющей стали также прекрасно подходит для применения пищевой промышленности.

DK 32 | DK 34

Малые ротаметры (металлические)

Ротаметры DK 32 и DK 34 разнообразны и могут применяться для измерения расхода жидкостей и газов.

Благодаря прочному полностью металлическому исполнению этот прибор обладает высокой устойчивостью к воздействию давления, температуры и рабочей среды, и поэтому подходит для сложных применений в экстремальных условиях окружающей среды.Положение поплавка передается посредством магнитной связи на аналоговый индикатор, который показывает измеренное значение. Источник энергии не нужен.

Особенности:

• Простой и дешевый принцип измерения: измерение расхода и отображение результатов не требует вспомогательного источника питания

• Материалы, контактирующие со средой: нержавеющая сталь, опционально – Хастеллой, Монель, титан

• Температура процесса от -80°C до +150°C

• Рабочее давление – до 130 бар

• Верхний предел измерения для жидкостей: от 1.6 до 160 л/ч (вода: 20°C)

• Верхний предел измерения для газов: от 16 до 4800 л/ч (воздух: 20°C, 1.013 бар)

• 2 предельных переключателя

• Погрешность 4.0% от измеренного значения в соотв. с VDI/VDE 3513-2 (qG=50%)

• Международные сертификаты для применения во взрывоопасных зонах (ATEX, FM, NEPSI)

• Класс пылевлагозащиты IP66/68 (IP65 с предельными переключателями)

• Множество различных видов присоединений к процессу

DK32 с горизонтальными технологическими присоединениями – с клапаном.DK34 с вертикальными технологическими присоединениями– без клапана.

DK 37

Ротаметры малых размеров (металлические)

DK 37 – это расходомер переменного сечения для жидкостей и газов. Может быть оснащен как механическим, так и электронным индикатором.

Это прочные, эксплуатационные гибкие, полностью металлические измерительные приборы. Все приборы оснащены дозирующим клапаном для точной установки объема расхода.

Подходит для измерения расхода газов в соответствии с DVGW G260, что подтверждается сертификатом DVGW.

Особенности

• Материалы, контактирующие со средой: нержавеющая сталь, опционально – Хастеллой, Монель, титан

• Температура процесса от -80°C до +150°C (от -25 до +135°C для электр. индикатора)

• Рабочее давление – до 130 бар

• Верхний предел измерения для жидкостей: от 1.6 до 160 л/ч (вода: 20°C)

• Верхний предел измерения для газов: от 16 до 4800 л/ч (воздух: 20°C, 1.013 бар)

• 2 предельных переключателя или аналоговый выход мА

• Имеет сертификат SIL2 в соотв. с IEC61508

• Погрешность 2,5% от измеренного значения в соотв. с VDI/VDE 3513-2 (qG=50%)

• Международные сертификаты для применения во взрывоопасных зонах (ATEX и NEPSI)

• Класс пылевлагозащиты IP66/68 (IP65 с предельными переключателями)

• Множество различных видов присоединений к процессу

Стеклянный конус

VA 40

Универсальное исполнение данного прибора позволяет использовать различные типы присоединений в соответствии с различными стандартами. Стеклянный измерительный конус, защищенный металлическим рукавом со смотровым стеклом, позволяет напрямую снимать показания расхода и наблюдать за средой.

Особенности

• Простой и дешевый принцип измерения: измерение расхода и отображениерезультатов не требует вспомогательного источника питания

• Аналоговый сигнал 4-20 мА, используемый для записи или управления

• Соединения из нержавеющей стали (остальные материалы -опционально)

• Резьбовое, шланговое, фланцевое, клеммное соединения

• Температура процесса от -20°C до +100°C

• Рабочее давление – до 7 /10 бар (в зависимости от DN)

• Верхний предел измерения для жидкостей: от 0.4 до 10 000 л/ч (вода: 20°C)

• Верхний предел измерения для газов: от 7 до 310 000 л/ч (воздух: 20°C, 1.013 бар)

• 2 предельных переключателя

• Погрешность 1.0% от измеренного значения в соотв. с VDI/VDE 3513-2 (qG=50%)

• Применение во взрывоопасных зонах (ATEX)

• Специальное исполнение для пищевой и фармацевтической промышленности

VA 45

Расходомеры переменного сечения VA 45 были разработаны специально для измерения расхода газов. Они могут применяться, например, в промышленных печах, кузнечных цехах и плавильных печах, в системах подачи защитного газа и отопительных системах. Универсальная конструкция этого прибора доступна с различными типами соединений в соответствии с существующими стандартами.

Стеклянный измерительный конус, защищенный металлическим рукавом со смотровым стеклом, позволяет напрямую снимать показания расхода и наблюдать за средой.

Особенности

• Соединения из нержавеющей стали (остальные материалы опционально)

• Резьбовое, фланцевое или шланговое соединения

• Температура процесса от -20°C до +100°C

• Для измерения газов при низком рабочем давлении – до 1 бар

• Верхний предел измерения для газов: от 1.5 до 75 м3/ч (воздух: 20°C, 1.013 бар)

• Погрешность 2.5% от измеренного значения в соотв. с VDI/VDE 3513-2 (qG=50%)

• Подходит для измерения расхода газов в соответствии с технологической схемой G 260 DVGW

• Различные варианты присоединений

GA 24

Ротаметры с прочной конструкцией

Расходомеры переменного сечения GA 24 предназначены для измерения расхода жидкостей и газов.

Прочная конструкция корпуса из листовой стали с большим смотровым окном позволяет видеть рабочую жидкость и осуществлять считывание расхода.

Шкала с единицами измерения объема потока может заменяться. Фланцы из нержавеющей стали доступны с футеровкой PTFE.

Особенности

• Прочный корпус из листовой стали

• Температура процесса: -20°C до+100°C

• Рабочее давление – до 7 /10 бар (в зависимости от DN)

• Верхний предел измерения для жидкостей: от 0.4 до 10 000 л/ч (вода: 20°C)

• Верхний предел измерения для газов: от 7 до 310 000 л/ч (воздух: 20°C, 1.013 бар)

• 2 предельных переключателя

• Погрешность 1.0% от измеренного значения в соотв. с VDI/VDE 3513-2 (qG=50%)

• Применение во взрывоопасных зонах (ATEX)

DK 46 | 47 | 48 | 800

Малые ротаметры (стеклянные)

Расходомеры DK 46, DK 47 и DK 800 оснащены стеклянными измерительными конусами различных длин и удовлетворяют различным требованиям точности.

Стеклянные конусы позволяют видеть среду и напрямую считывать показания расхода газа или жидкости по верхней кромке поплавка.

Замена измерительного стекла, защищенного пластмассовым чехлом, не требует демонтажа присоединения.

Для точности установки объема расхода все приборы оснащены дозирующим клапаном.

Особенности

• Соединительные элементы из нержавеющей стали, меди или PVDF

• Игольчатый клапан в нижнем или верхнем соединительном блоке прибора

• Температура процесса от -5°C до +100°C

• Рабочее давление: до 10 бар

• Верхний предел измерения для жидкостей: от 0.4 до 160 л/ч (вода: 20°C)

• Верхний предел измерения для газов: от 5 до 5 000 л/ч (воздух: 20°C, 1.013 бар)

• 2 предельных переключателя

• Погрешность 1.0%- 4.0% от измеренного значения в соотв. с VDI/VDE 3513-2 (qG=50%) (в зависимости от длины конуса)

• Применение во взрывоопасных зонах (ATEX)

• Множество различных типов присоединений

Эти приборы особенно хорошо подходят для измерения транспортирующего газа в хроматографии, для обзора, отслеживания и дозирования газов в производственных процессах, а также для измерения жидкостей и газов в лабораториях и экспериментальных установках.

DK 700

Мини ротаметры для аналитических процессов (стеклянные)

Расходомеры переменного сечения DK 700 с игольчатыми клапанами специально разработаны для аналитических процессов.

Особая конструкция клапана позволяет производить дозирование при крайне низких объемах расхода с практически линейными характеристиками контроля.

Особенности

• Простой и дешевый принцип измерения, не требующий дополнительного источника энергии

• Устойчив к воздействию агрессивных химических сред

• Может использоваться со средами, содержащими газообразный хлор, а также с коррозионными средами

• 19" съемная конструкция

• Игольчатый вентиль для точной настройки расхода

• Рабочее давление: до 4 бар

• Рабочая температура: от -5°C до +100°C

• Верхний предел измерения для жидкостей: от 2.5 до 40 л/ч (вода: 20°C)

• Верхний предел измерения для газов: от 5 до 1000 л/ч (воздух: 20°C, 1.013 бар)

• Погрешность: 4.0% - 6.0% от измеренного значения в соотв. с VDI/VDE 3513-2 (qG=50%)

Стандартно, все компоненты, контактирующие со средой, изготавливаются из PVDF, стекла, хрома-никеля, стали и FKM. Опционально доступны материалы, устойчивые к агрессивным химическим средам: пластиковый клапан из PEEK (полиэфирэфиркетон модифицированный) и затворы из TFM/Kalrez.

Пластиковые ротаметры К20

Ротаметры переменного сечения из пластмассы

• Прямая индикация расхода

• Не требует дополнительного источника энергии

• Универсальные резьбовое и клеевое соединения

• Высококачественные измерительные пластиковые трубы

• Для измерения расхода жидкостей и газов

• Электрические предельные переключатели

Ультразвуковые расходомеры

UFM 3030

Независимость от электропроводности, вязкости, температуры, плотности и давления.

Отсутствие движущихся или заступающих в поток частей, вследствие чего нет потери давления и износа. Минимальные эксплуатационныерасходы.

UFM 3030 универсальный 3-х лучевой ультразвуковой расходомер для жидких продуктов, не зависящий от электропроводности, вязкости, температуры и давления.

Преимущества

• Три луча обеспечивают эффективные измерения независимо от профиля потока

• Значительное улучшение эксплуатационных характеристик за счет применения инновационной электроники и цифровой обработки сигнала(DSP)

• Опциональные входы для датчиков давления и температуры для расчетастандартного объёмного и массового расхода в соответствии с API 2540 или техническими условиями заказчиками

• Более 20.000 ультразвуковых расходомеров установлены по всему миру

• Простота установки и эксплуатации

• Отсутствие движущихся или заступающих в поток частей, в следствии чего нет потери давления и износа

• Гладкая поверхность сенсора препятствует налипанию материала

• Нет необходимости в периодической калибровке или обслуживании

• Стойкий к коррозийными абразивным продуктам

• Высокая точность и надежность

Отрасли промышленности

• Химическая промышленность

• Нефтехимическая промышленность

• Нефтегазовая промышленность

• Отопление, вентиляция и кондиционирование воздуха (ОВКВ)

• Электростанции

• Вода (Водопользование)

Применения

• Учет охлажденной и деминерализованной воды

• Контроль за процедурами дозирования и смешивания

• Измерение массового расхода

• Раздельный учет добываемой продукции

• Центральное теплоснабжение

• Орошение

• Измерение энергии

UFM 530 HT

Эффективное решение для высокотемпературных жидкостей

• Точность, высокая степень повторяемости и долговременная стабильность измерений

• Эффективная технология волноводной концентрации пучка импульса

• Измерение расхода даже в суровых рабочих условиях

UFM 530 HT – 2-х лучевой ультразвуковой расходомер для работы с сырой нефтью и другими нефтепродуктами в экстремальных условиях (высокая температура/высокое давление). Кроме того, UFM 530 HT является уникальным решением при измерении расхода синтетического масла-теплоносителя при экстремально-высокой температуре (500 °C) и быстроменяющихся температурах.

UFM 530 HT с его устойчивой промышленной конструкцией демонстрируют свою эффективность с минимальными эксплуатационными и ремонтными затратами за счет крепкой полностью сварной конструкции без каких-либо движущихся частей и, как следствие, износа.

Прибор является комбинацией первичного преобразователяUFS 500 HT и конвертора UFC 030, который устанавливается раздельно от высокотемпературного первичного преобразователя UFS 500 HT.

Преимущества

• Основные измерения при температуре до 500 °C

• Высокая точность и надежность

• Нет движущихся или заступающих в поток частей

• Надежная конструкция, устойчивая к воздействию агрессивных и абразивных веществ

• Два параллельных измерительных канала для независимости от числа Рейнольдса

• Широкий выбор материалов,типоразмеров и классов давления

Отрасли применения

• Нефтехимическая - нефтеперерабатывающие заводы:

• Установка вакуумной перегонки

• Установки отгонки легких фракций

• Установки висбрекинга

• Установки замедленного коксования

• Возобновляемые источники энергии - Концентрация солнечной энергии:

• Схема передачи тепловой энергии солнца

• Термические баки

• Энергоблоки

Применения

• Измерение расхода в плавильных печах

• Вторичные продукты

• Отбензиненная нефть

• Вакуумные остатки

• Мазут

• Тяжелые нефтепродукты

• Синтетический жидкий теплоноситель

• Солевой расплав

ALTOSONIC III

Экономичный 3-лучевой ультразвуковой расходомер для коммерческого учета жидких углеводородов

• Превосходная долговременная стабильность и высокая надежность

• Не требует технического обслуживания в период эксплуатации

• Не-интрузивный, нет подвижных частей; отсутствие падения давления, отсутствие износа

• Соответствует требованиям Международной Организации законодательной метрологии OIML R-117 и Американского института нефти API

Отличительные особенности

• Экономичная альтернатива традиционным расходомерам, таким как турбинные или объёмные расходомеры

• Широкий динамический диапазон

• Легкий и компактный для монтажа

• Измерение расхода в двух направлениях

• Легкая интеграция с любым сертифицированным (существующим) вычислителем расхода

• Функция встроенной диагностики

Отрасли промышленности

• Нефтегазовая

• Нефтеперерабатывающая

• Нефтехимическая

Области применения

• Системы трубопроводов для измерения очищенных нефтепродуктов

• Налив в автомобильные и железнодорожные цистерны

• Наливка и отгрузка очищенных нефтепродуктов на нефтеналивных причалах

• Обнаружение утечек в трубопроводах

• Коммерческий учет

• Бюджетный учет

• Учёт энергоёмкости

• Раздельный учёт добываемой продукции

ALTOSONIC V

5-лучевой ультразвуковой расходомер для систем коммерческого учёта жидких углеводородов

• Точность и воспроизводимость для коммерческого учёта

• Отличная долговременная стабильность и высокая надёжность

• Подходит для измерения многих веществ

• Широкий диапазон вязкости, от сжиженного нефтяного газа до тяжёлой сырой нефти

• Не требует калибровки по месту эксплуатации

Отличительные особенности

• Высокая надёжность

• Отвечает требованиям OIML R117 и API

• Отсутствует смещение k-фактора: не требуется регулярной калибровки

• Начиная с выхода на рынок в 1996 году, не наблюдается непредвиденных сбоев при эксплуатации

• Прочная и надёжная конструкция

• Большой динамический диапазон измерений

• Измерение потока в обоих направлениях

• Интегрированная функция диагностики

Области промышленности

• Нефтегазовая промышленность

• Нефтеперерабатывающие заводы

• Нефтехимия

Области применения

• Морские танкеры и платформы для добычи, хранения и отгрузки нефти

• Производственные сферы

• Трубопроводы для сырой нефти

• Загрузка и выгрузка на нефтеналивных терминалах

• Нефтеперерабатывающие заводы

• Трубопроводы для множества различных продуктов

ALTOSONIC V12

Ультразвуковой расходомер для коммерческого учета газа

Отличительные особенности

• Конструкция с 12-ю хордами

• Высокая надежность со встроенным резервированием данных

• Компенсация завихрений в каждой плоскости измерений

• Замена преобразователей под давлением

• Измерение прямого и обратного потока

• Заключённые в оболочку кабельные соединения

• Локальный дисплей для настройки прибора и отображения информации

Отрасли промышленности

• Нефтегазовая

• Нефтехимическая

Области применения

• Морские плавучие добывающие установки и платформы

• Разведка месторождений

• Перекачка и транспортировка

• Подземные газовые хранилища

• Отгрузка потребителям

• Большие поступления газа, например, на электростанции, нефтехимические предприятия, печи для выплавки алюминия и т.п.

OPTISONIC 3400

Многофункциональный универсальный ультразвуковой расходомер для всех отраслей промышленности

Измерение расхода проводящих и непроводящих жидкостей низкой и высокой вязкости, при температуре среды от -200°C до +250°C

Точное двунаправленное измерение, начиная с практически нулевого значения расхода

Усовершенствованный конвертер сигналов с различными комбинациями входных/выходных сигналов и поддержкой промышленных протоколов

OPTISONIC 3400 - уникальный врезной трёхлучевой ультразвуковой расходомер, специально разработанный для измерения расхода однородных проводящих и непроводящих жидкостей и отличающийся высокой точностью и повторяемостью измерений на протяжении длительного периода времени. Компания KROHNE является крупнейшим поставщиком ультразвуковых врезных промышленных расходомеров для жидкостей, зарекомендовавшим себя благодаря колоссальной базе установленного оборудования и улучшенным показателям с точки зрения прочности и точности измерений.

Опираясь на обширный опыт развития, компания KROHNE сегодня представляет OPTISONIC 3400.

Отличительные особенности

• Усовершенствованный конвертер сигналов с различными комбинациями входных/выходных сигналов и поддержкой промышленных протоколов

• Диагностические функции в соответствии с рекомендациями NAMUR NE107

• Улучшенный пользовательский интерфейс: оптические и нажимные кнопки

• Устойчивая к износу, полностью сварная конструкция, не требующая технического обслуживания

• Полнопроходное сечение измерительной трубы без выступающих элементов, отсутствие потерь давления и подвижных частей

• Точное двунаправленное измерение расхода с использованием 3 лучей для непрерывного измерения, начиная с практически нулевого значения расхода

• Многофункциональный и универсальный ультразвуковой расходомер для однофазных жидкостей

Отрасли промышленности

• Химическая

• Нефтехимическая

• Нефтегазовая

• Энергетика

• Водная (предприятия бытового обслуживания)

Области применения

• Проводящие и непроводящие жидкости

• Криогенные и высокотемпературные применения, а также применения при низких и очень высоких давлениях

• Расширенные сферы применения; для стандартных применений и применений с высокими требованиями

• Измерение как водосодержащих жидкостей, так и продуктов с очень высокой вязкостью

• Улучшенный динамический диапазон; например, измерения в трубопроводно-транспортных системах

• Широкий диапазон давлений и температур (например, измерения нефти в секторе мидстрим)

• Несколько продуктов; например, раздельный учёт продуктов при загрузке и выгрузке

• Водораспределяющие предприятия во всех отраслях обрабатывающей промышленности; добавочная вода, питательная вода для котлов, деминерализованная вода

OPTISONIC 6300

Ультразвуковой накладной расходомер

OPTISONIC 6300 обеспечивает бесперебойную работу и отличается долговременной надежностью. У данного прибора нет никаких ограничений в выборе места установки и его можно сразу вводить в эксплуатацию.

Накладной расходомер OPTISONIC 6300 для жидкостей отличается прочной промышленной конструкцией и концепцией «повторной смазки», что является одновременно простым и инновационным решением.

Накладной расходомер представляет собой комбинацию одного из двух накладных датчиков OPTISONIC 6000 и электронного конвертора UFC 300. Накладной расходомер включает такие функции как продолжительное измерение фактического объемного расхода, массового расхода, скорости потока, скорости звука, отношение сигнал/помеха и диагностическая величина.

Преимущества

• Малая погрешность измерения

• Надежная промышленная конструкция с накладными датчиками

• Минимум технического обслуживания в процессе эксплуатации

• Эффективная система повторной смазки

• Простота установки сенсоров

• Мастер-программа для ускорения иупрощения монтажа

• Концепция «все в одном»

Применения

• Химическая промышленность

• Нефтехимическая промышленность

• Электростанции

• Водоснабжение и очистка сточных вод

• Нефтегазовая промышленность

• Производство полупроводников

• Пищевая промышленность

• Фармацевтическая промышленность

OPTISONIC 6300 P

Портативный ультразвуковой расходомер с накладными датчиками

Удобный пользовательский интерфейс для быстрой и удобной настройки прибора на заданные условия измерения

Быстрая и простая передача регистрируемых данных с помощью USB-носителя на ваш ПК

Сенсоры: прочные, быстро устанавливаются, высокопроизводительные

Новый расходомер OPTISONIC 6300 P сочетает в себе быстрый и простой способ измерения жидкостей и высокую точность и надежность ультразвуковых технологий КРОНЕ. Необходимо просто прикрепить блок сенсора к трубе и подключить компактный вычислительный блок, а затем считать просмотреть результаты. Это так же легко, как использовать прибор для регистрации данных. Данные сохраняются на USB-носителе и передаются во внешние системы оценки.

Простота использования и мобильность делают OPTISONIC 6300 P идеальным решением для измерения расхода практически в любой сфере промышленности.

Особенности

• Быстрая и простая установка

• Удобный пользовательский интерфейс

• Простая передача данных на ПК

• Заряда батареи хватает на 14 часов

• Измерение энергии

Отрасли применения

• Химическая промышленность

• Нефтехимическая промышленность

• Электростанции

• Вода (водопользование)

• Нефтегазовая промышленность

• Производство полупроводников

• Пищевая промышленность

• Фармацевтическая промышленность

• Отопление, вентиляция и кондиционирование воздуха (ОВКВ)

• Металлургия

Применения

• Ввод в эксплуатацию систем отопления, вентиляции и кондиционирования воздуха (ОВКВ)

• Поверка расходомеров, находящихся уже в сети

• Проверка подачи насоса

• Временная замена неисправных расходомеров

• Разрешение проблем, возникающих с потоком

OPTISONIC 7300

Ультразвуковой расходомер для измерения расхода газа

OPTISONIC 7300 представляет собой ультразвуковую измерительную систему, предназначенную для измерения расхода технологического газа. Данная модель не имеет ограничений, характерных для традиционных расходомеров для измерения расхода газов (напр., периодическая калибровка, техническое обслуживание, потеря давления и ограниченный диапазон расходов).

OPTISONIC 7300 сочетает в себе преимущества ультразвукового измерения, а именно эффективность, надежность и простоту использования.

Преимущества

• Широкий диапазон измерения

• Измерения не зависят от плотности газа и его состава

• Не требует обслуживания

• Не требует перекалибровки

• Встроенная функция коррекции объемного расхода, позволяющая привести расход к стандартным условиям, с использованием данных, полученных от датчиков давления и температуры

• Нет движущихся и вращающихся частей, нет потери давления

• Комплексное решение для решения задач измерения расхода газов

Отрасли промышленности

• Химическая промышленность

• Нефтехимическая промышленность

• Электростанции

• Нефтегазовая промышленность

Применение

• Текущий учет

• Углеводородный газ на нефтехимических заводах

• Технологический газ на химических фабриках

• Производство природного газа

• Потребление / Использование природного газа

• Использование газового топлива

• Потоки воздуха

Массовые расходомеры

OPTIMASS 1000

Сенсор для измерения массового расхода

Лучший выбор для различных сфер применения

Лучшее соотношение цены и производительности

Широкий выбор доступных опций

OPTIMASS 1000 является эффективным решением для точных измерений в различных областях применения.

OPTIMASS 1000 надежно измеряет массовый расход, плотность, объем, температуру, объемную концентрацию или содержание твердых частиц.

Преимущества

• Высокотехнологичные двойные измерительные трубы

• Простота и удобство дренирования и очистки измерительной трубы

• Устойчив к воздействию внешних негативных факторов

• Долгий срок службы

• Оптимизированный разделитель потока для минимизации потери давления

• Высокий уровень точности и превосходное соотношение цены и производительности

• Модульная концепция электронного блока: простота замены электроники

Отрасли промышленности

• Водопользование и расход воды

• Химическая промышленность

• Пищевая промышленность

• Целлюлозно-бумажная промышленность

• Нефтехимическая промышленность

• Фармацевтическая промышленность

Применения

• Подходит для всех стандартных сред температурой до 130°C

• Гигиенические присоединения делают данный прибор идеальным для пищевой сферы промышленности

OPTIMASS 2000

Сенсоры для измерения массового расхода

Большие типоразмеры для крупнотоннажных измерений и коммерческого учета жидкостей и газов

Измерительные трубы из нержавеющей стали (отвечают требованиям NACE)

Опция Super Duplex обеспечивает работу при максимальном рабочем давлении 180 бар

Так как массовый расходомер OPTIMASS 2000 разрабатывался с учетом высоких требований, предъявляемых к коммерческому учету нефти, нефтепродуктов и газов в отраслях нефтегазодобычи и переработки, он прекрасно подходит для множества разнообразных применений. Опция Super Duplex (UNS S32750) дает возможность использовать прибор при максимальном рабочем давлении 180 бар.

Высокие эксплуатационные параметры прибора OPTIMASS 2000 позволяют использовать его для измерений массового расхода нефти и нефтепродуктов, а также для таких продуктов, как сиропы, патока и различное сырье для химической промышленности.

В сочетании с конвертером MFC 300, OPTIMASS 2000 обеспечивает высокоточное измерение объема, массы, а также плотности и степени концентрации измеряемой среды.

Преимущества

• Высокотехнологичный дизайн сдвоенной измерительной трубы для больших размеров, позволяющий измерять большие расходы

• Простота и удобство дренирования и очистки измерительной трубы

• Опционально доступен обогревающий кожух

• Обеспечивает высокоточные измерения для коммерческого учета

• Оптимизированная конструкция разделителя потока для минимизации падения давления

• Модульная концепция электронного блока: простота замены электронного конвертера и электроники сенсора

• Опция Super Duplex при рабочем давлении до 180 бар изб.

• Вторичная защитная оболочка давлением до 150 бар изб.

Отрасли промышленности

• Нефтегазовая промышленность

• Водоподготовка и водораспределение

• Химическая промышленность

• Целлюлозно-бумажная промышленность

• Пищевая промышленность

• Фармацевтическая промышленность

• Хозяйственно-питьевое водоснабжение

Применения

• Крупнотоннажная отгрузка/выгрузка

• Коммерческий учет объема и массы

• Работа с большими объемами

OPTIMASS 3000

Наилучший выбор при низких расходах

Сертифицированная вторичная защитная оболочка

Одинаковые габариты для всех типоразмеров, из Хастеллояили нержавеющейстали

OPTIMASS 3000 является оптимальным решением для высокоточных измерений различных сред при малом расходе. В сочетании с конвертором MFC 300, OPTIMASS 3000 обеспечивает высокоточное измерение массы, объема, плотности и степени концентрации измеряемой среды..

Преимущества

• Z-образная измерительная труба

• Простота и удобство дренирования и очистки измерительной трубы

• Опционально доступна рубашка обогрева

• Прост в установке и запуске

• Модульная концепция электронного блока: простота замены электронного конвертера и электроники сенсора

• Быстрая и точная замена электроники

Отрасли промышленности

• Водоподготовка и водораспределение

• Химическая промышленность

• Пищевая промышленность

• Целлюлозно-бумажная промышленность

• Фармацевтическая промышленность

• Автотранспортная промышленность

Применения

• Дозировка ароматизаторов и высокоточные оболочки в фармацевтической промышленности

• Нагнетание углекислого газа и дозирование в пищевой промышленности

• Ароматизация природного газа и пропана

• Стенды для испытания двигателей в автотранспортной промышленности

OPTIMASS 6000

Высококачественный расходомер для промышленного применения

Опции для высоких давлений, а также для криогенных и высокотемпературных применений

Сертифицирован для коммерческого учета жидких и газообразных продуктов

Отличные технические характеристики, наряду с широким диапазоном температур до 400°C, позволяют стать OPTIMASS 6000 идеальным выбором для измерения массового расхода в различных отраслях.

Расходомер OPTIMASS 6000 пригоден как для типовых применений при измерении расхода жидкостей и газов, так и для низкотемпературных применений до -200°C , что позволяет его использовать для измерения расхода сжиженного природного газа и прочих продуктов при криогенных температурах.

В комбинации с конвертером сигналов MFC 400, OPTIMASS 6000 обеспечивает точные измерения объема, массы, плотности и концентрации

Достоинства

• Инновационная конструкция U-образной измерительной трубы

• Температурный диапазон -200 … +400 °C

• Опционально доступны теплоизоляция / обогревающая рубашка

• Компактная конструкция

• Оптимизированный разделитель потока, позволяющий снизить потерю давления

• Модульная концепция электроники и сенсора позволяет упростить замену

• При вертикальной установке прибора обеспечивается самодренирование измерительной трубы

Отрасли производства

• Водопользование и переработка сточных вод

• Химическая

• Нефть и газ

• Пищевая промышленность и производство напитков

• Фармацевтическая

• Общепромышленное производство

• Суперкритические газы

Применения

• Кристаллизующиеся и затвердевающие продукты, а также среды при криогенных температурах

• Загрузка танкеров

• Применения общего назначения

• Технологии, использующие процессы очистки CIP и SIP с температурой > 130°C

• Измерение расхода сжиженного природного газа

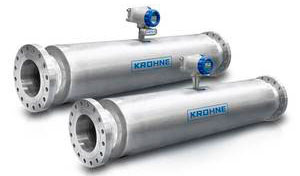

OPTIMASS 7000

Оптимальное решение для сложных применений

Одинарная прямая измерительная труба

На выбор предоставляется 4 материала

OPTIMASS 7000 – единственный массовый расходомер с прямой одинарной измерительной трубой (материал трубы - титан, нержавеющая сталь, Хастеллой или тантал).

Преимущества

• Типичное разрывное давление внешнего цилиндра – более 100 бар изб., опционально доступна вторичная оболочка (сертиф. PED) защиты от давления

• Простота и удобство дренирования и очистки измерительной трубы

• Устойчив к воздействию внешних негативных факторов

• Отличная стабильность нулевой точки

• Малые энергетические затраты, что снижает эксплуатационные расходы

• Быстрая обработка сигнала, даже при изменениях продукта/температуры

• Модульная электроника с возможностью замещения данных: простота замены электроники

Отрасли промышленности

• Водоподготовка и водораспределение

• Добыча полезных ископаемых и строительных материалов

• Металлургия и металлообработка

• Пищевая промышленность

• Газовая, нефтяная промышленность, а также альтернативное топливо

• Целлюлозно-бумажная промышленность

• Нефтехимическая промышленность

• Фармацевтическая промышленность

• Химическая промышленность

Применения

• Высоковязкие и неоднородные вещества

• Среды, требующие низких скоростей потока

• Неоднородные смеси

• Среды, содержащие твердые частицы или газовые включения

• Коммерческий учет

• Измерения при погрузке и транспортировке продукта

• Шламы

• Коррозионно-активные жидкости

OPTIGAS 5010 C

Массовый расходомер Два типоразмера:S 15(50 кг/минрасхода) илиS 25 (120 кг/мин)

• Выходы MODBUS DDC (Direct Data Communication)

• Высокая точность и широкий диапазон измерений

• Компактная и низкая цена

• Простота монтажа и наладка

• Разработан в сотрудничестве с производителями газонаполнительных станций

OPTIBATCH 4011 C

Долговременная повторяемость дозирования

Превосходная стабильность при малых расходах

Гигиеническая конструкция для пищевых, фармацевтических применений и производства напитков

Прибор OPTIBATCH разработан в дополнение к семейству массовых расходомеров OPTIMASS как специализированный расходомер для применения на дозирующих и разливочных машинах.

Как часть семейства кориолисовых массовых расходомеров OPTIBATCH обеспечивает превосходную долговременную стабильность и повторяемость измерений массового расхода в течение продолжительного периода времени.

Преимущества

• Компактное исполнение

• Встроенная электроника

• Высокая надежность и точность

• Гигиеническое исполнение технологических присоединений

• Превосходная повторяемость

• Конструкция из нержавеющей стали 316L

• Очистка и стерилизация по месту (CIP / SIP) при температуре до 120°C / 248°F

• Сварной наружный защитный корпус, герметизирован в соответствии с IP 67

Отрасли промышленности

• Пищевая промышленность

• Химическая промышленность

• Фармацевтическая промышленность

• Косметическая промышленность

• Медицинское обслуживание

Применения

• Наполнительные устройства

• Быстрое дозирование

• Сверхчистая вода

Вихревые расходомеры

Вихревые расходомеры производстваKROHNE способны измерять проводящие и не проводящие жидкости, а так же промышленные газы, а также насыщенный и перегретый пар, сжатый воздух и азот, сжиженный и угарный газ, деминерализованную воду и воду для обогрева, растворители и масло. OPTISWIRL легко справляется с колебаниями температуры и давления благодаря встроенной функции компенсации.

OPTISWIRL 4200

Комплексное решение

• Встроенная компенсация по температуре и давлению

• Разработан в соответствии с МЭК 61508-2, для SIL2

• Измерение суммарной и полезной тепловой мощности для горячей воды и пара

• Поддержка многообразных протоколов связи

• Раздельное исполнение конвертера с соединительным кабелем длиной до 50 м

Отличительные особенности

• Разработан в соответствии со стандартом МЭК 61508-2

• Расширенная технология фильтрации сигнала – AVFD (Технология определения частоты вихреобразования)

• Встроенная компенсация по температуре и давлению

• Стандартная версия предусматривает компенсацию по температуре для насыщенного пара

• Встроенная функция измерения суммарной и полезной тепловой мощности для пара и горячей воды

• Поддержка многообразных протоколов связи

• Полевое исполнение с соединительным кабелем длиной до 50 м

• Встроенное сужение номинального диаметра

• Измерение расхода проводящих и непроводящих жидкостей, газов и пара

Отрасли промышленности

• Химическая

• Нефтегазовая

• Энергетическая

• Пищевая

• Фармацевтическая

• Металлургическая

• Целлюлозно-бумажная

• Водоснабжение

• Автомобилестроение

Области применения

• Измерение расхода насыщенного и перегретого пара

• Мониторинг паровых котлов

• Измерение тепла пара и горячей воды

• Измерение потребления промышленных газов

• Измерение потребления в системах сжатого воздуха

• Мониторинг производительности компрессоров

• Измерение подачи атмосферного воздуха (FAD)

• Безразборная очистка и стерилизация в пищевой и фармацевтической промышленности

• Системы, связанные с обеспечением безопасности (SIL2)

OPTISWIRL 4070

Единственное решение

• Встроенная компенсация по температуре и давлению

• Стандартная опция компенсации температуры для насыщенного пара

• Все приборы в 2-проводном исполнении

OPTISWIRL 4070 обеспечивает надежное измерение рабочего расхода, стандартного объемного и массовогорасхода проводящих и непроводящих жидкостей, газов и пара даже при колебаниях температуры и давления.

Преимущества

• 2-проводное исполнение прибора со встроенной компенсацией температуры и давления

• Износоустойчивая конструкция из нержавеющей стали с высокой степенью устойчивости к коррозии, давлению и температуре

• Максимальная надежность и стабильность измерения благодаря интеллектуальной обработке(ISP)

• Быстрый ввод в эксплуатацию plug & play

• Первичный преобразователь не требует постоянного технического обслуживания

• Программное обеспечениеPACT предоставляется бесплатно

• Давление и температурадоступны в протоколе HART

Отрасли промышленности

• Химическаяпромышленность

• Нефтегазоваяпромышленность

• Электростанции

• Пищевая промышленность

• Фармацевтическая промышленность

• Металлургия

• Целлюлозно-бумажная промышленность

• Водопользование

• Автомобильная промышленность

Применения

• Измерение расхода пара низкого давления и насыщенного пара

• Контроль паровых котлов

• Контроль производительности компрессора

• Измерение потребления в системах подачи сжатого воздуха

• Измерение потребления промышленного газа

• Процессы очистки и стерилизации в пищевой и фармацевтической промышленности

• Измерение проводящих и не проводящих жидкостей

Стандартная версия OPTISWIRL

Универсальный прибор с предусмотренной компенсацией по температуре для насыщенного пара

Компактный расходомер OPTISWIRL с фланцевым присоединением эффективно подходит для измерения расхода жидкостей, газов и паров.

Компенсация по температуре для насыщенного пара включена в стандартную комплектацию, что позволяет напрямую компенсировать изменения плотности; также возможно измерение массы и энергии.

Версия расходомера OPTISWIRL с компенсацией по давлению и температуре

Единственный двухпроводной прибор со встроенной компенсацией по температуре и давлению

OPTISWIRL с фланцевым или "сэндвич" присоединением опционально доступны со встроенной компенсацией по температуре и давлению для газов, влажных газов, газовых смесей или пара. Преимущества этой уникальной конструкции очевидны:

• Экономия средств на установке датчиков давления или температуры

• Отсутствует необходимость в дополнительных кабелях и их прокладке

• Отсутствуют искаженные результаты измерения благодаря тому, что давление, температура и объемный расход считываются в одном месте

• Прямое измерение массы, номинального текущего расхода и / или энергии

Контроллеры расхода

DWM 1000 | DWM 2000

Электромагнитные расходомеры и реле протока

• Измерение и мониторинг электропроводящих жидкостей, паст и суспензий

• Опционально доступен цифровой дисплей

• Нет подвижных частей, не требует технического обслуживания

DWM 1000 и DWM 2000 предназначены для измерения и мониторинга электропроводящих жидкостей, паст и суспензий.

DWM 1000 основан на преобразовании индукцированного напряжения в релейный сигнал.

DWM 2000 основан на преобразовании индукцированного напряжения в выходной токовый сигнал 4...20мА, пропорционально расходу жидкости.

Преимущества

• DIP - переключатель для установки предельных значений

• Кнопка калибровки нуля устраняет смещение нуля

• Удлиненная версия для труб диаметром свыше400 мм/ 16" дюймов

• Опционально шаровой клапан для удлиненных версий

• Прочная конструкция, категория защиты IP66 (NEMA 4/4X)

• Для применений в погруженном положении доступна категория защитыIP 68

• Допускается применение при рабочих температурах до 150°C / 300°F и рабочем давлении до 25 бар/ 360 psig

• Опциональный цифровой дисплей для расходомеров DWM 2000

• Применим для электрических цепей постоянного и переменного тока(доступны реле для DWM 1000)

• Опциональная монтажная "катушка" для труб диаметром DN25...50 или 1"...2"

• Опциональное присоединение для корпусов Tuchenhagen VARIVENT®

• Корпус можно снимать или поворачивать в рабочих условиях

Отрасли промышленности

• Нефтехимическая отрасль

• Нефтегазовая промышленность

• Химическая промышленность

• Пищевая промышленность

• Водопользование (водораспределение)

• Кондиционирование воздуха (HVAC)

Применения

• Контроль расхода

• Системы охлаждения

• Защита насосов
