| Тип расходомера | Наименование серии |
| Электромагнитные | Метран-370 |
| Вихревые | Метран-300, Метран-305ПР, Метран-320, Метран-490 |
| Ротаметры | Метран-350SFA и Метран-150RFA |
| Тепловые массовые | Метран-400 |
| Другие | ТЭКОН-20К |

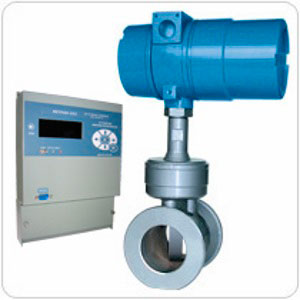

Вихреакустические расходомеры Метран-300, Метран-305ПР, Метран-320
Предназначены для измерения объемного расхода и объема жидкостей, пластовых вод с вязкостью не более 2 сСт. Современные приборы с цифровыми выходными сигналами, обеспечивающими оперативную диагностику прибора и технологического процесса. Модельный ряд расходомеров удовлетворяет технологическим процессам с давлением измеряемой среды до 25 (30) МПа
Метран-305ПР
Применение - в нефтедобывающей промышленности - измерение расхода воды в системах поддержания пластового давления (ППД).
Особенности:
Взрывозащищенное исполнение 1ExdIICT5X
Избыточное давление измеряемой среды до 30 МПа
Измеряемые среды: вода (подтоварная, пластовая), водные растворы вязкостью до 2·10-6 м2/с (2 сСт)
Диапазон температур измеряемой среды 1…100°С.
Условный проход Dy (DN) 50, 100.
Пределы измерений расхода 0,4…200 м3/ч.
Динамический диапазон 1:100.
Предел относительной погрешности измерений объема до ±1,0%.
Выходные сигналы:
• пассивный импульсный типа “замкнуто/ разомкнуто” - оптопара;
• унифицированный токовый 4-20 (20-4) мА;
• цифровой на базе HART-протокола;
• цифровой на базе ModBus RTU/RS485;
• 3-х строчный на ЖКИ.
Питание от источника постоянного тока стабилизированным напряжением от 16 до 36 В.
Самодиагностика.
Интервал между поверками - 4 года.
Применение: в нефтедобывающей промышленности - измерение расхода воды в системах поддержания пластового давления (ППД).
Полная взаимозаменяемость с вихревыми преобразователями расхода, традиционно эксплуатирующимися в системах ППД, по присоединительным размерам и по способу монтажа.
Метран-320
Применение - в системах коммерческого учета тепловой энергии, расхода и объема воды ГВС, ХВС автономно или в составе теплосчетчиков.
Особенности:
Измеряемые среды: вода (теплофикационная, питьевая, техническая, дистиллированная и т.п), водные растворы вязкостью до 2·10-6 м2/с (2 сСт).
Диапазон температур измеряемой среды 1…150°С.
Избыточное давление измеряемой среды до 1,6 МПа.
Диаметр условного прохода присоединяемого трубопровода 25…100 мм.
Пределы измерений расхода 0,18…200 м3/ч.
Динамический диапазон 1:100.
Пределы относительной погрешности измерений объема до ±1,0%.
Выходные сигналы:
• импульсный типа "открытый коллектор";
• 3-х-строчный ЖКИ (опция)
Автономное батарейное питание от встроенного источника 3,6 В.
Межповерочный интервал - 3 года.
Используется в составе полностью энергонезависимого счетчика тепла Метран-421, выпускаемого ПГ "Метран".
Метран-300
Применение - в системах коммерческого учета тепловой энергии, ГВС, ХВС, а также для технологических измерений расхода воды и водных растворов в промышленности, в т.ч. в составе АСУТП.
Особенности:
Измеряемые среды: вода (теплофикационная, питьевая, техническая, дистиллированная и т.п.), водные растворы, кроме абразивных, вязкостью до 2-10-6 м2/с (2 сСт).
Диапазон температур измеряемой среды 1...150°С.
Избыточное давление измеряемой среды до 1,6 МПа.
Условный проход Dу (DN) 25…300.
Пределы измерения расхода 0,18…2 000 м3/ч.
Динамический диапазон 1:100.
Пределы относительной погрешности измерения объема ±1,0%.
Выходные сигналы:
• импульсный пассивный типа "замкнуто/ разомкнуто" - оптопара;
• токовый 4-20 (20-4) мА;
• цифровой протокол HART;
• цифровой протокол ModBus RTU/RS485;
• 3-х строчный ЖКИ.
Питание от источника постоянного тока стабилизированным напряжением от 16 до 36 В.
Интервал между поверками - 4 года.
Используется в составе счетчика тепла Метран-400, выпускаемого ПГ "Метран", а также в составе других комплексов учета энергоресурсов, например ТЭКОН-20К, СТД, ТСК-5.
Поверка расходомера производится двумя способами:
• проливным методом;
• имитационным методом, с возможностью проведения данной процедуры без демонтажа с трубопровода.

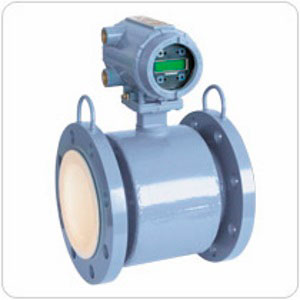

Метран-370
Надежные приборы для измерений объемного расхода электропроводных жидкостей, пульп, эмульсий и т.п. Используются в системах автоматического контроля и управления техпроцессами во многих отраслях, а также в системах коммерческого учета жидкостей.
Расходомеры электромагнитные Метран-370 предназначены для измерений объемного расхода электропроводных жидкостей, пульп, эмульсий и т.п. Представляют собой российский аналог расходомеров электромагнитных серии 8700.
Используются в системах автоматического контроля и управления технологическими процессами в энергетике, химической, пищевой, бумажной и других отраслях промышленности, а также в системах коммерческого учета жидкостей.
Особенности:
Измеряемые среды: жидкости с электропроводностью не менее 5мкСм/см.
Условный проход Dу (DN) от 15 до 200.
Пределы основной относительной погрешности измерения расхода ±0,5%.
Давление измеряемой среды:
• до 4,0 МПа;
• до 2,5 МПа (Dy 150, 200).
Выходные сигналы: 4-20 мА c HART-протоколом, частотно-импульсный.
Интегральный или удаленный (до 300 м) монтаж преобразователя.
Наличие взрывозащищенного исполнения (сертификат соответствия №РОСС RU.ГБ05. В03338).
Преимущества:
• измерение расхода агрессивных сред;
• высокая точность измерений;
• отсутствие движущихся частей;
• малые потери давления;
• прямой участок трубопровода до расходомера 5Dy, после расходомера - 2Dу.

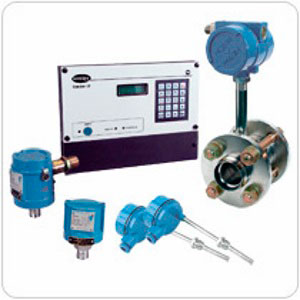

Вихревые счетчики газа Метран-331 и Метран-332
Вихревые счетчики газа Метран-331 и пара Метран-332 позволяют осуществлять коммерческий учет 11 видов газов, насыщенного и перегретого пара в промышленности и коммунальном хозяйстве. Измерение объемного расхода, объема, давления, температуры среды производится многопараметрическим датчиком.
Метран-331
Коммерческий учет 11 видов газовых сред на объектах ЖКХ и промышленности.
Особенности:
Измеряемая среда: природный газ, нефтяной газ, сжатый воздух, технические газы.
Диаметр условного прохода Dу датчика 32, 50, 80, 100, 150 мм.
Пределы измерений объемного расхода при рабочих условиях 5…5200 м3/ч.
Динамический диапазон по расходу 1:30.
Пределы относительной погрешности измерений объема, приведенного к стандартным условиям ±1,5%.
Исполнения:
• вычислитель Метран-335: общепромышленное или взрывозащищенное 1ExdIIВТ6 (Вн);
• вычислитель Метран-333: общепромышленное.
Связь с внешними устройствами вычислительной техники.
Счетчик газа Метран-331 предназначен для измерения объемного расхода, объема, абсолютного давления и температуры газа, вычисления расхода и объема газа, приведенных к Стандартным условиям в соответствии с ГОСТ 2939-63, на основании известных зависимостей, например, для природного газа по ГОСТ 30319.2-96, для нефтяного газа - согласно ГСССДМР113-03.
Сфера применения: газовые котельные, технологические установки (печи, металлургические агрегаты, и т.д), ГРС, ГРП и т.д.
Состав счетчика газа:
• многопараметрический датчик Метран-335 с КМЧ;
• устройство микровычислительное Метран-333 с КМЧ;
• измерительные линии (комплект прямолинейных участков 5Dу/3Dу).
Метран-332
Коммерческий учет насыщенного и перегретого пара Т≤200°С в открытых системах (без возврата конденсата) на объектах ЖКХ и промышленности.
Особенности:
Измеряемая среда: насыщенный пар со степенью сухости 0,7…1,0; перегретый пар.
Избыточное давление измеряемой среды до 1,6 МПа.
Диаметр условного прохода Dу датчика 32, 50, 80, 100, 150 мм.
Пределы измерений объемного расхода 5...5200 м3/ч.
Динамический диапазон по расходу 1:30.
Пределы относительной погрешности измерений объема пара ±1,5%.
Пределы относительной погрешности измерений массы и тепловой энергии пара ±2,5%.
Связь с внешними устройствами вычислительной техники.
Интервал между поверками - 3 года.
Счетчик пара Метран-332 предназначен для измерения объемного расхода, избыточного давления и температуры пара, вычисления массового расхода и массы пара, тепловой энергии и тепловой мощности, потребленной (отпущенной) с паром в соответствии с МИ 2451-98 и "Правилами учета тепловой энергии и теплоносителя".
Сфера применения: паровые котельные, технологические процессы различных отраслей промышленности, использующие пар низких и средних параметров.
Состав счетчика пара:
• многопараметрический датчик Метран-336 с КМЧ;
• устройство микровычислительное Метран-334 с КМЧ;
• измерительные линии (комплект прямолинейных участков).

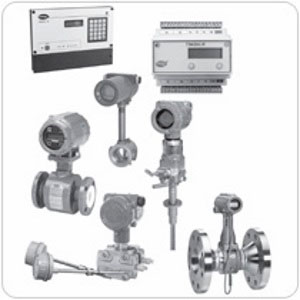

Комплексы учета энергоносителей представляют Вам широкий выбор готовых решений для организации автоматизированных систем коммерческого учета различных сред.
Комплекс предназначен для учета технических газов, смесей газов, включая природный и свободный нефтяной газ и различных теплоносителей на базе вихревых расходомеров.
Применение в составе комплекса ЛУЧШИХ В СВОЕМ КЛАССЕ средств измерений компании Emerson Process Management.
Счетчик тепла Метран-400
Счетчик тепла Метран-400 предназначен для коммерческого учета количества тепловой энергии и массы теплоносителя у производителя или потребителя, контроля параметров теплоносителя.
Особенности:
Теплоноситель - вода сетевая по СНиП 41-02-2003 "Тепловые сети".
Диапазон температур теплоносителя 1...150°С.
Разность температур теплоносителя в подающем и обратном трубопроводах (Δt) 5...145°С.
Пределы измерений расхода 0,18...2000 м3/ч.
Давление теплоносителя до 1,6 МПа.
Типоразмерный ряд преобразователей расхода Dу (DN) 25...300.
Класс теплосчетчика В по ГОСТ Р 51649-2000.
Связь с внешними устройствами вычислительной техники.
Интервал между поверками 4 года.
Преимущества
• 5 типов тепловычислителей с различными функциональными возможностями;
• системы теплоснабжения любой конфигурации;
• беcпроливной имитационный метод поверки преобразователя расхода Метран-300ПР, входящего в состав теплосчетчика, без демонтажа с трубопровода;
• возможность монтажа Метран-300ПР на горизонтальном, вертикальном или наклонном участке трубопровода при любой ориентации относительно оси трубопровода без снижения точности;
• высокая надежность, стабильность в течение длительного времени при наличии вибраций трубопровода, изменений температуры и давления рабочей среды;
• сохранение информации при отключенном питании;
• применение как на стороне источника тепловой энергии, так и на стороне потребителя;
• применение в составе АСКУЭ.
ТЭКОН-20К
Измерительные преобразователи расхода, давления, температуры от одного производителя - комплекс ТЭКОН-20к можно полностью скомпоновать из продукции компаний Метран и Emerson Process Management.
Особенности:
Проектно-компонуемая система учета энергоносителей, включающая до 28 расчетно-измерительных преобразователей ТЭКОН-19.
Широкий выбор решений для различных задач учета энергоносителей.
Преобразователи расхода различных принципов действия.
Типоразмерный ряд преобразователей расхода от 15 до 1600 мм.
Построение АСКУЭ на собственных программных и аппаратных средствах.
Возможность интеграции в существующие АСКУЭ и АСУТП предприятий посредством ОРС-сервера.
Интервал между поверками - 4 года.
Преимущества
• выбор оптимальной конфигурации комплекса для различных технологических схем;
• возможность наращивания системы по мере необходимости;
• простая и легкая настройка комплекса при помощи библиотеки готовых проектов;
• широкая гамма коммуникационного оборудования для построения АСКУЭ;
• возможность дополнения АСКУЭ средствами регулирования и управления.
Расходомеры перепада давления

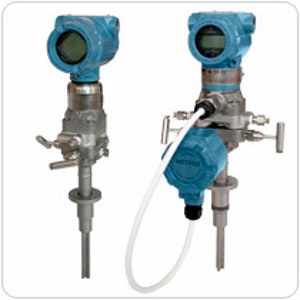

Осредняющая напорная трубка (ОНТ) Annubar сокращает совокупную стоимость владения расходомером за счет снижения затрат на установку и электроэнергию. При этом, чем больше диаметр трубопровода, тем больше экономия. Расходомеры на базе осредняющей напорной трубки Annubar сокращают затраты на установку и упрощают процесс монтажа.
Расходомеры на базе осредняющей напорной трубки Annubar предназначены для измерения расхода жидкости, газа, пара в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, а также в системах технологического и коммерческого учета.
Особенности:
Измеряемые среды: жидкость, газ, пар.
Температура измеряемой среды:
• -40...400°С - интегральный монтаж датчика,
• -184...677°С - удаленный монтаж датчика.
Избыточное давление в трубопроводе до 25 МПа.
Условный проход DN 50…2400.
Пределы измерений расхода рассчитываются для конкретного техпроцесса.
Динамический диапазон 8:1, 14:1.
Пределы основной относительной погрешности измерений расхода до ±0,8%.
Выходной сигнал 4-20 мА/HART, Foundation Fielbus, WirelessHART.
Наличие взрывозащищенного исполнения.
Межповерочный интервал - 4 года.
Преимущества:
• интегральная конструкция расходомера исключает потребность в импульсных линиях и дополнительных устройствах, сокращается количество потенциальных мест утечек среды;
• низкие безвозвратные потери давления в трубопроводе сокращают затраты на электроэнергию;
• многопараметрические преобразователи 3051SMV и 3095 в составе расходомеров обеспечивают вычисление мгновенного массового расхода жидкости, пара, газа, или объемного расхода газа, приведенного к стандартным условиям;
• установка расходомера экономична и менее трудоемка по сравнению с установкой измерительного комплекса на базе стандартной диафрагмы;
• возможность установки расходомера без остановки техпроцесса благодаря конструкции Flo-Tap.
Метран-150RFA
Расходомер предназначен для измерения объемного расхода среды (вода, пар, газ и другие энергоносители) методом перепада давления с использованием осредняющей напорной трубки Annubar 485 в качестве первичного измерительного преобразователя и передачи информации для управления технологическими процессами и использования в учетно-расчетных операциях.
Особенности:
Измеряемые среды: жидкость, газ, пар.
Условный проход трубопровода DN 65…2400 мм.
Пределы основной относительной погрешности измерений объемного расхода ±2,5%
Динамический диапазон 5:1.
Температура измеряемой среды:
• -40...315°С - интегральный монтаж датчика,
• -40...454°С - удаленный монтаж датчика.
Избыточное давление в трубопроводе до 40 МПа.
Пределы измерений расхода рассчитываются для конкретного техпроцесса.
Выходной сигнал 4-20 мА/HART.
Наличие взрывозащищенного исполнения.
Межповерочный интервал - 2 года.
Преимущества:
• интегральная конструкция расходомера исключает потребность в импульсных линиях и дополнительных устройствах, сокращается количество потенциальных мест утечек среды;
• низкие безвозвратные потери давления в трубопроводе сокращают затраты на электроэнергию;
• установка расходомера экономична и менее трудоемка по сравнению с установкой измерительного комплекса на базе стандартной диафрагмы.
