Брошюра Теплосчетчик ТЭМ-104ООО «Энергосберегающая компания «ТЭМ» является одним ведущим производителем электротехнического оборудования, в том числе теплосчетчиков и расходомеров. Начиная с момента своего основания , компания формировалась, как международная и ориентированная на евразийский рынок сбыта.
В настоящее время компанией налажен полноценный выпуск приборов учета тепла и расходажидкости, а так же поверочного оборудования и диспетчерских систем. Всё выпускаемое оборудование сертифицировано и соответствует европейским стандартам качества, а наличие собственного технического центра позволят обеспечить выпуск широкого спектра приборов и проводить качественное сервисное и гарантийное обслуживание.
Постоянное расширение производственной базы, позволило компании «ТЭМ» выйти на новые рынки сбыта и стать одним из крупнейших в СНГ поставщиков измерительного оборудования.
| Тип теплосчетчика | Наименование серии |
| Электромагнитный | ТЭМ-104, ТЭМ-106 |

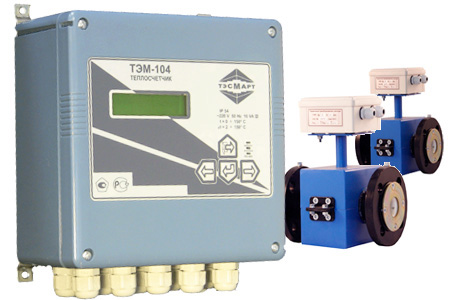

Теплосчетчик ТЭМ-104
Прибор учета тепловой энергии многоканального типа, разработанный с целью учета количества тепла передаваемого теплоносителем, в системах горячего холодного водоснабжения. Функционал прибор включает в себя возможность измерения, индикации и регистрации показателей систем водоснабжения. Теплосчеткик широко применяется для установки на предприятия теплосетй, в административных и жилых зданиях, а также в теплосетях промышленного назначения.
Теплосчетчик имеет возможность вести учет параметров одновременно в нескольких системах теплопотребления, количество измеряемых систем ограничено числом измерительных каналов расхода( не более 4) и температуры (не более 6).
Все измеряемые значения и вычисляемые значения в системе, выводятся на двухстрочном цифровом дисплее и посредством трех светодиодных индикаторов, размещенном на передней панели прибора. Передача данных с устройства производится через последовательные интерфейсы серии RS-232С и гальваноразвязанный RS-485. Теплосчетчик ведет архивацию учтенных прибором данных с возможностью получить информацию из архива при помощи внешних устройств.
Технические характеристики
| Характеристика | Значение |
Диапазоны измерений: - температуры - разности температур - давления | 0-150°С 2-150°С 0-1,6 МПа |
| Динамический диапазон измерений расхода: | 1:400 (1:1000) |
| Длина линии связи: - индукционный датчик расхода -ИВБ - датчик с частотно-импульсным выходом – ИВБ - ТСП-ИВБ | Длина линии связи: до 100м до 500м до 300м (4-х проводная) |
| Токовый выход | 4-20мА |
| Габаритные размеры ИВБ | 182х180х96 |
| Межповерочный интервал | 4 года |
Диапазоны измерений расходов
| Ду,мм | Наименьший расход, м3/час | Наибольший расход, м3/час |
| 15 | 0,015 (0,006) | 6 |
| 25 | 0,04 (0,016) | 16 |
| 32 | 0,075 (0,03) | 30 |
| 50 | 0,15 (0,06) | 60 |
| 80 | 0,4 (0,16) | 160 |
| 100 | 0,75 (0,3) | 300 |
| 150 | 1,5 (0,6) | 600 |
В скобках указаны значения, выполняемые по заказу.
Глубина архива:
| Часовых данных | 1728 (72 суток) |
| Суточных данных | 736 (24 месяцев) |
| Месячных данных | 256 (20 лет) |
К отличительным особенностям прибора относятся:
- высочайшая точность измерения параметров жидкости в системе,
- возможность учета расхода при обратном(риверсивном) движения теплоносителя,
- при включении в сеть, прибор производит самодиагностику и выводит результаты на на цифровой индикатор
- короткие длины прямых участков для монтажа устройств.
- порт ввода-вывода RS-485
- отсутствие излишнего сопротивления среды;
- нет необходимости в сетчатых фильтрах;
- более 10 способов установки прибора;
- архивация данных, с их последующим выводом на индикатор;
- работа в режиме самодиагностики;
В комплект входят:
- блок измерительно-вычислительный (ИВБ),
- термпреобразователи сопротивления,
- преобразователи расхода с частотно-импульсного типа,
- электромагнитные преобразователи расхода (ППР)

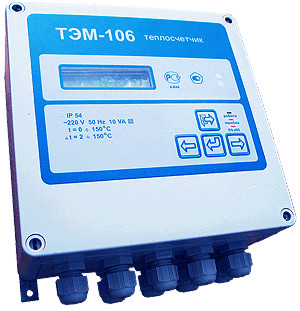

Теплосчетчик ТЭМ-106
ТЭМ-106 – это многоканальный прибор учета тепла, разработанный для ведения учета количества тепла в теплоносителе и системах горячего и холодного водоснабжения. Функции прибора заключаются в возможности измерения, индикации и регистрации показателей систем водоснабжения. Теплосчеткик широко применяется для установки на предприятиях теплосетей, в административных и жилых зданиях, и в промышленных теплосетях.
Теплосчетчик этой серии способен вести учет потребления тепловой энергии одновременно в нескольких системах, число которых ограничено количеством каналов расхода (6шт) и температуры (7шт).
Прибор ведет учет информации о теплоносителе, посредством стандартных последовательных интерфейсов RS-232С и гальваноразвязанным RS-485 и проводит самодиагностику во время подключения к сети, а также обнаруживает обрывы и короткие замыкания в цепи датчиков расхода, температуры и давления с последующим выводом на информационное табло.
Технические характеристики
| Характеристика | Значение |
Диапазоны измерений: - температуры - разности температур - давления | 0-150°С 2-150°С 0-1,6 МПа |
| Динамический диапазон измерений расхода: | 1:400 (1:1000) |
| Длина линии связи: - индукционный датчик расхода -ИВБ - датчик с частотно-импульсным выходом – ИВБ - ТСП-ИВБ | Длина линии связи: до 100м до 500м до 300м (4-х проводная) |
| Токовый выход | 4-20мА |
| Габаритные размеры ИВБ | 182х180х96 |
| Межповерочный интервал | 4 года |
Диапазоны измерений расходов
| Ду,мм | Наименьший расход, м3/час | Наибольший расход, м3/час |
| 15 | 0,015 (0,006) | 6 |
| 25 | 0,04 (0,016) | 16 |
| 32 | 0,075 (0,03) | 30 |
| 50 | 0,15 (0,06) | 60 |
| 80 | 0,4 (0,16) | 160 |
| 100 | 0,75 (0,3) | 300 |
| 150 | 1,5 (0,6) | 600 |
В скобках указаны значения, выполняемые по требованию
Длительность архивации:
| Часовых данных | 1728 (72 суток) |
| Суточных данных | 736 (24 месяцев) |
| Месячных данных | 256 (20 лет) |
К особенностям прибора относятся:
· более 10 способов установки устройтсва;
· повышенная точность замера характеристик теплоносителя;
· определение расхода при обратном движении жидкости;
· отсутствие излишнего сопротивления среды;
· масштаб расхода теплоносителя 1:400 и 1:1000;
· архивация данных, с их последующим выводом на дисплей;
· работа в режиме самодиагностики;
· нет необходимости в сетчатых фильтрах;
В комплект входят:
· блок измерительно-вычислительный (ИВБ),
· преобразователи сопротивления,
· преобразователи расхода частотно-импульсного типа,
· электромагнитные преобразователи расхода (ППР)
Серии
| Серии | Тип расходомера | Принцип измерения | Диапазон расходов | Давление | Температура, °С | Область применения |
| ТЭМ-104, ТЭМ-106 | Многоканальный теплосчетчик-расходомер | Электромагнитный | 6 – 600 куб.м. | 0-1,6 МПа | 0-150°С | Учет количественных показателей систем водоснабжения |
