Каталог продукции Взлет 2016

Группа компаний «Взлет» находится среди лидеров российских производственных предприятий на рынке измерительного оборудования. Широкую известность среди различных предприятий получили расходомеры и теплосчётчики производства «Взлёт» Более 20 лет прошло со дня своего основания компании. За это время «Взлёт» прошел путь от маленькой компании, до группы предприятий, известной не по наслышке в России, Азии и Европе.

Высокое качество продукции подтверждается сертификатами соответствия Евросоюза, выданные Национальным институтом метрологии в Германии (РТВ).

ГК «Взлет» уже много лет сотрудничает ключевыми клиентами различных секторов экономики и промышленности. Одним из ключевых преимуществ «Взлет» является наличие мощнейшей базы и потенциала НИОКР, позволяющей постоянно разрабатывать современное оборудование, под любые требования заказчиков.

Тип расходомера	Наименование серии
Электромагнитные	ЭР (ЛАЙТ М), ПРОФИ-ххх М, ЭКСПЕРТ-9xxMx, ТЭР, ТЭР Ex, ППД, ТЭР Рх
Вихревые	ВЗЛЕТ ВРС

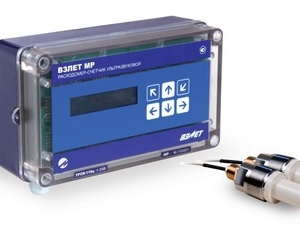

Ультразвуковые	УРСВ-5хх ц, УРСВ-1хх ц, УРСВ-510V ц, УРСВ-ППД-Ех-2хx, УРСВ-311, УРСВ-322-ххх, РСЛ-212, −222, РБП, ПРЦ, УР-2хх

ЭЛЕКТРОМАГНИТНЫЕ РАСХОДОМЕРЫ

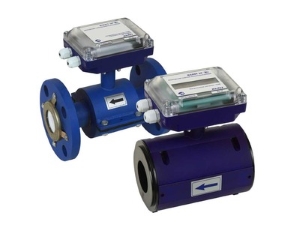

СЕРИЯ ЭР (ЛАЙТ М)

Преимущества:

• Удобство монтажа;

• Высокие прочностные характеристики;

• Возможность настройки без ПК;

• Защита данных;

• Интеграция со смартфоном;

• Минимальные потери давления;

• Не требует фильтра;

• Применения для любых типов трубопроводов;

• Функция отслеживания наполнения трубопровода.

Применение: Водоканалы, Котельные, Теплосети, Газовое хозяйство, Энергоаудит, Учет ресурсов частными абонентами.

Технические характеристики (максимальная скорость потока 10 м/с):

Наименование параметра	Значение
Типоразмер ЭРСВ-хх0Л В, Dy, мм	20	25	32	40	50	65	80	100	150	-	-
Типоразмер ЭРСВ-хх0Ф В, Dy, мм	20	25	32	40	50	65	80	100	150	200	300
Наиб. измеряемый средний объемный расход жидкости, Qv наиб, м3/ч	11,32	17,69	28,98	45,28	70,75	119,57	181,12	283	636,75	1132	2547
Давление в трубопроводе, МПа	не более 2,5
Удельная электропроводность жидкости, См/м	не менее 5×10-4
Диапазон температуры жидкости, °С	от минус 10 до 150
Мин. длина прямолинейных участков до и после расходомера	3Dу и 1Dу
Степень защиты	IP65
Напряжение питания расходомера, В	=24
Потребляемая мощность, Вт	не более 5,0
Средняя наработка на отказ, ч	75000
Средний срок службы, лет	12
Гарантийный срок эксплуатации, мес.	72

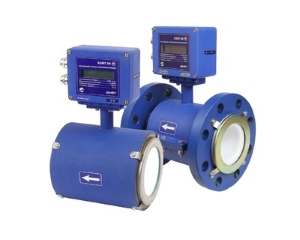

СЕРИЯ ЭМ (ПРОФИ-ХХХ М)

Расходомеры данной серии подходят для измерения расхода жидкостей с содержанием твердых включений и растворов.

Преимущества:

• Подходит для пластмассовых труб и труб из металлопласта;

• Стабильная работоспособность в тяжелых условиях работы;

• Удобство монтажа;

• Выходы гальванически развязаны;

• Система индикации;

• Функция отслеживания наполнения трубопровода;

• Система самодиагностики.

Вывод информации:

• На ЖК монитор (за исключением ПРОФИ-1ххМ);

• Импульсы;

• Интерфейс RS-485;

• Нормированный токовый сигнал (по запросу).

Применение: Водоканалы, Котельные, Теплосети, Газовое хозяйство, Энергоаудит, Учет ресурсов частными абонентами, Нефтедобыча, Пищевое производство, Транспорт нефти, Нефтехимия, Нефтепереработка, Целюлозно-бумажная отрасль, Металлургия.

Технические характеристики:

Наименование параметра	Значение
Типоразмер, Dу, мм	10	15	20	25	32	40	50	65	80	100	150	200	300
Наибольший измеряемый средний объемный расход жидкости, Qv наиб, м3/ч	3,4	7,6	14	21	35	54	85	144	217	340	764	1358	3056
Давление в трубопроводе, МПа	не более 2,5
Удельная электропроводность жидкости, См/м	не менее 5×10-4
Диапазон температуры жидкости,°С — фторопласт — полиуретан	от минус 10 до 150 от минус 10 до 70
Мин. длина прямолинейных участков до и после расходомера	3Dу и 1Dу
Степень защиты	IP65
Напряжение питания расходомера, В	=24
Потребляемая мощность, Вт	не более 5,0
Средняя наработка на отказ, ч	75000
Гарантийный срок эксплуатации, мес.: — ПРОФИ-хххМ О — ПРОФИ-хххМ А, ПРОФИ-хххМ И	28 15
Средний срок службы, лет	12
Гарантийный срок эксплуатации, мес.	72

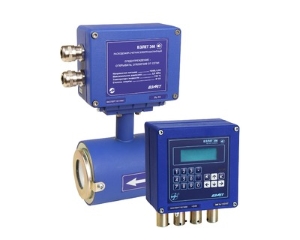

СЕРИЯ ЭМ (ЭКСПЕРТ-9XXMX)

Расходомер серии ЭМ разработан для применений где требуется высокая точно измерения пульпы, щелочей, кислот и др.

Преимущества:

• Подходит для пластмассовых труб и труб из металлопласта;

• Стабильная работоспособность в тяжелых условиях работы;

• Высокая точность;

• Архив событий;

• Нет потерь давления на измерительном участке;

• Возможность измерения обратного потока;

• Различные материалы;

• Функция отслеживания наполнения трубопровода;

Вывод информации:

• На ЖК монитор (за исключением ПРОФИ-1ххМ);

• Импульсы;

• Интерфейс RS-485;

• Нормированный токовый сигнал (по запросу);

• Ethernet (по запросу).

Применение: Водоканалы, Котельные, Теплосети, Газовое хозяйство, Энергоаудит, Нефтедобыча, Пищевое производство, Транспорт нефти, Нефтехимия, Нефтепереработка, Целюлозно-бумажная отрасль, Металлургия.

Технические характеристики:

Наименование параметра	Значение
Типоразмер, Dу, мм	10	15	20	25	32	40	50	65	80	100	150	200	300
Наибольший измеряемый средний объемный расход жидкости, Qv наиб, м3/ч	3,4	7,6	14	21	35	54	85	144	217	340	764	1358	3056
Давление в трубопроводе, МПа	не более 2,5
Удельная электропроводность жидкости, См/м	не менее 5×10-4
Диапазон температуры жидкости,°С — фторопласт — полиуретан	от минус 10 до 150 от минус 10 до 70
Мин. длина прямолинейных участков до и после расходомера	3Dу и 1Dу
Длина линии связи расходомера с вычислителем, м	до 1000
Степень защиты	IP65
Глубина архивов измерительной информации, записей: — часового — суточного — месячного	1440 60 48
Напряжение питания расходомера, В	=24
Потребляемая мощность, Вт	не более 7
Средняя наработка на отказ, ч	75000
Средний срок службы, лет	12
Гарантийный срок эксплуатации, мес.	28* (* для агрессивостойкого и износоустойчивого исполнения — 15 месяцев)

СЕРИЯ ТЭР

Оптимальный вариант для техпроцессов в промышленности.

• Расчет расхода по введенным значениям плотности;

• Высокая точность;

• Возможность измерения обратного потока;

• Функция отслеживания наполнения трубопровода;

• Различные материальные исполнения; электродов

• Нет необходимости применять заземляющие кольца;

• Унификация.

Вывод информации:

• На ЖК монитор (за исключением ПРОФИ-1ххМ);

• Импульсы;

• Аналоговый сигнliл 0-5,0-20,4-20 мА

• RS-485 (протокол MODBUS), протокол PROFIBUS (по запросу), Ethernet (по запосу).

Применение: Водоканалы, Котельные, Теплосети, Газовое хозяйство, Нефтедобыча, Пищевое производство, Транспорт нефти, Нефтехимия, Нефтепереработка, Целюлозно-бумажная отрасль, Металлургия.

Технические характеристики:

Наименование параметра	Значение
Типоразмер, Dу, мм	10	15	20	25	32	40	50	65	80	100	150	200	300
Наибольший измеряемый средний объемный расход жидкости, Qv наиб, м3/ч	2,83	6,37	11,32	17,69	29	45	71	120	181	283	637	1132	2547
Давление в трубопроводе, МПа	не более 2,5* (4,0 по заказу для фланцованного исполнения)
Удельная электропроводность жидкости, См/м	не менее 10-4
Диапазон температуры жидкости при футеровке фторопластом, °С	от минус 10 до 150
Диапазон температуры окружающей среды, °С	от минус 25 до 70
Степень защиты	IP67
Напряжение питания расходомера, В	=24
Средний срок службы, лет	12
Гарантийный срок эксплуатации, мес.	21

Массогабаритные характеристики:

Dy, мм	10	15	20	25	32	40	50	65	80	100	150	200	300
Длина проточной части, мм	93	93	150	200	200	200	200	200	200	250	270	340	500
Высота расходомера, мм	240	240	270	280	290	300	315	325	340	370	430	493	607
Масса (не более), кг	3,4	3,5	5,6	6,2	7,7	8,6	10	11,5	13,6	19,7	33,2	52	98

Массогабаритные характеристики для ВЗЛЕТ ТЭР с «молочной муфтой»:

Dy, мм	15	32	40	50	80
Длина проточной части, мм	141	186	188	222	262
Высота расходомера, мм	245	275	283	285	320
Масса (не более), кг	3,8	7,6	8,1	11,0	14,5

СЕРИЯ ТЭР EX

Расходомеры серии ТЭР EX предназначены для применения в системах во взрывоопасных зонах.

Преимущества:

• Высокая точность измерения;

• Возможность измерения обратного потока;

• Функция отслеживания наполнения трубопровода;

• Широкий типоряд модификация из различного материального исполнения электродов;

• Нет необходимости применять заземляющие кольца;

• Унификация;

Вывод информации:

• На ЖК монитор (за исключением ПРОФИ-1ххМ);

• Импульсы;

• Аналоговый сигнliл 0-5,0-20,4-20 мА

• RS-485 (протокол MODBUS), протокол PROFIBUS (по запросу), Ethernet (по запосу).

Применение: Газовое хозяйство, Горнодобывающие предприятия, Пищевое производство, Нефтехимия, Нефтепереработка, Целюлозно-бумажная отрасль, Металлургия, Энергоснабжение.

Технические характеристики:

Наименование параметра	Значение
Типоразмер, Dу, мм	10	15	20	25	32	40	50	65	80	100	150	200	300
Наибольший измеряемый средний объемный расход жидкости, Qv наиб, м3/ч	2,83	6,37	11,32	17,69	29	45	71	120	181	283	637	1132	2547
Давление в трубопроводе, МПа	не более 2,5* (4,0 по заказу) * для ВЗЛЕТ ТЭР с «молочной муфтой» 1,6 МПа
Удельная электропроводность жидкости, См/м	не менее 10-4
Диапазон температуры жидкости, °С	от минус 10 до 90
Диапазон температуры окружающей среды, °С	от минус 25 до 70
Степень защиты	IP67
Напряжение питания расходомера, В	=24
Маркировка взрывозащиты	1Ex d [id] IIC T6...T3GbX
Средний срок службы, лет	12
Гарантийный срок эксплуатации, мес.	21

Характеристики входных и выходных искробезопасных цепей

Искробезопасные цепи	U0, В	Ui, В	I0, мА	Ii, мА	C0, мкФ	Ci, мкФ	L0, мГн	Li, мГн	Pi, Вт	P0, Вт
Токовый выход	22,2	30	120	105	0,14	~0	0,2	~0	2,0	0,7
Интерфейс RS-485, универсальные выходы, логический вход	11,1	16	285	160	0,38	~0	0,25	~0	1,0	0,8

Массогабаритные характеристики:

Dy, мм	10	15	20	25	32	40	50	65	80	100	150	200	300
Длина проточной части, мм	93	93	150	200	200	200	200	200	200	250	270	340	500
Высота расходомера, мм	240	240	270	280	290	300	315	325	340	370	430	493	607
Масса (не более), кг	3,9	4,0	6,0	6,8	8,5	10	11,3	14,0	16,0	22,4	35,3	58,0	109,0

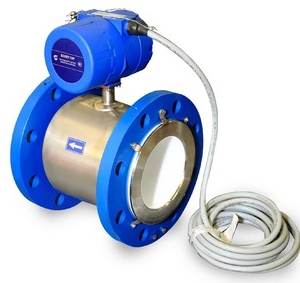

СЕРИЯ ТЭР (IP68)

Расходомеры типы ТЕР разработаны для возможности стабильной работы в затопленном состоянии.

Преимущества:

• Возможность комплектации кабелем любой длины;

• Вывод информации через RS-485 (ModBus), выносная кнопка, аналоговый сигнал по току;

• Высокая точность измерения;

• Возможность измерения обратного потока;

• Функция отслеживания наполнения трубопровода;

• Широкий типоряд модификация из различного материального исполнения электродов;

• Нет необходимости применять заземляющие кольца;

• Унификация.

Применение: Водоканалы, Котельные, Теплосети, Газовое хозяйство, Горнодобывающие предприятия, Нефтедобыча, Пищевое производство, Транспорт нефти, Нефтехимия, Нефтепереработка, Целюлозно-бумажная отрасль, Металлургия, Энергоснабжение.

Технические характеристики:

Наименование параметра	Значение
Типоразмер, Dy, мм	10	15	20	25	32	40	50	65	80	100	150	200	300
Наиб. измеряемый средний объемный расход жидкости, Qv наиб, м3/ч	2,83	6,37	11,32	17,69	29	45	71	120	181	283	637	1132	2547
Длина проточной части, мм	93	99	150	200	200	200	200	200	200	250	270	340	500
Высота расходомера, мм	240	240	270	280	290	300	315	325	340	370	430	493	607
Масса (не более), кг	3,4	3,5	5,6	6,2	7,7	8,6	10	11,5	13,6	19,7	33,2	52	98
Давление в трубопроводе, МПа	не более 2,5
Удельная электропроводность жидкости, См/м	не менее 10-4
Диапазон температуры жидкости, °С — при футеровке фторопластом — при футеровке полиуретаном	от минус 10 до 150 от минус 10 до 70
Диапазон температуры окружающей среды, °С	от минус 25 до 70
Степень защиты	IP68
Напряжение питания расходомера, В	=24
Средний срок службы, лет	12
Гарантийный срок эксплуатации, мес.	21

СПЕЦИАЛИЗИРОВАННЫЙ ЭЛЕКТРОМАГНИТНЫЙ РАСХОДОМЕР-СЧЕТЧИК ДЛЯ СИСТЕМ ПОДДЕРЖАНИЯ ПЛАСТОВОГО ДАВЛЕНИЯ ВЗЛЕТ ППД

Данный тип расходомеров — это решение для измерения параметров жидкости под высоким давлением. Идеально подходит для систем поддержания пластового давления.

Преимущества:

• Отсутствуют потери давления;

• Применены материалы обеспечивающие максимальную надежность и долговечность;

• Взаимозаменяемы с вихревыми расходомерами;

• Взрывозащита;

• Возможность измерения обратного потока.

Вывод информации:

• На ЖК монитор (Для ППД-2013);

• Импульсный выход;

• Аналоговый токовый сигнал (по запросу, кроме ППД-Ex)

Применение: Нефтедобыча.

Наименование параметра	Значение
Типоразмер расходомера, Dу/Dy тр*, мм	32/50	32/100	50/100	80/100	100/100	150/150	200/250
Наиб. измеряемый средний объемный расход жидкости, Qv наиб, м3/ч	20,3	34,8	84,9	217,3	339,6	764,1	1358
Длина проточной части, мм	120	140	140	140	140	200	200
Высота расходомера, мм	284	341	341	362	371	426	477
Масса (не более), гр	8000	12000	12200	15200	19200	37500	55000
Давление в трубопроводе, МПа	не более 25
Удельная электропроводность жидкости, См/м	не менее 5х10-4
Диапазон температуры окружающей среды, °С	от минус 40 до 50
Степень защиты	IP65
Маркировка взрывозащиты	2Ex emb II T4 Gb X
Напряжение питания, В	=24
Среднее время наработки на отказ, ч	75000
Средний срок службы, лет	8
Гарантийный срок эксплуатации, мес.	21

СЕРИЯ ВЗЛЕТ ТЭР РХ

Преимущества:

• Высокая точность измерения;

• Возможность измерения обратного потока;

• Функция отслеживания наполнения трубопровода;

• Функция дозирования;

• Широкий типоряд модификация из различного материального исполнения электродов;

• Нет необходимости применять заземляющие кольца;

• Простота подключен я датчика;

• Унификация;

Вывод информации:

• На ЖК монитор;

• Импульсный выход;

• Аналоговый сигнliл 0-5,0-20,4-20 мА

• RS-485 (протокол MODBUS), протокол PROFIBUS (по запросу), Ethernet (по запосу).

Технические характеристики:

Наименование параметра	Значение
Типоразмер, Dy, мм	10	15	20	25	32	40	50	65	80	100	150	200	300
Наиб. измеряемый средний объемный расход жидкости, Qv наиб, м3/ч	2,83	6,37	11,32	17,69	29	45	71	120	181	283	637	1132	2547
Длина проточной части, мм	93	99	150	200	200	200	200	200	200	250	270	340	500
Высота расходомера, мм	214	214	244	254	264	274	289	299	314	344	404	467	581
Масса (не более), кг	2,6	2,7	4,8	5,4	6,9	7,8	9,3	10,7	12,8	18,9	32,4	51,2	97,2
Давление в трубопроводе, МПа	не более 2,5 (4,0 по заказу для фланцованного исполнения)
Удельная электропроводность жидкости, См/м	не менее 10-4
Диапазон температуры жидкости, °С	от минус 10 до 150
Диапазон температуры окружающей среды, °С	от минус 25 до 70
Степень защиты	IP67
Напряжение питания расходомера, В	=24
Средний срок службы, лет	12
Гарантийный срок эксплуатации, мес.	21

УЛЬТРАЗВУКОВЫЕ РАСХОДОМЕРЫ

СЕРИЯ МР (УРСВ-5ХХ Ц)

Применение: Водоканалы, Котельные, Теплосети, Газовое хозяйство, Горнодобывающие предприятия, Энергоаудит, Учет ресурсов частными абонентами, Нефтедобыча, Пищевое производство, Транспорт нефти, Нефтехимия, Нефтепереработка, Целюлозно-бумажная отрасль, Металлургия.

Технические характеристики:

Наименование параметра	Значение
Диаметр условного прохода, Dy, мм	от 10 до 5 000 (от 150 до 10 000)*
Скорость потока, м/с	от 0,1 до 20
Диапазон температуры жидкости, оC	от -30 до 160
Температура окружающей среды для вторичного преобразователя (ВП), оС	от 0 до 50 (от минус 40 до 65)**
Давление в трубопроводе для врезных преобразователей электроакустических (ПЭА), МПа	не более 2,5***
Степень защиты ВП/ПЭА	IP54/IP68
Глубина архивов измерительной информации, записей: — часового — суточного — месячного — интервального — дозирования	1440 60 48 14 400 512
Питание тепловычислителя	=24В
Потребляемая мощность, Вт	не более 12
Средняя наработка на отказ, ч.	75000
Средний срок службы, лет	12
Гарантийный срок эксплуатации, мес.	25
Масса тепловычислителя, кг	не более 3
Габаритные размеры тепловычислителя, мм	250×154×75

* для многолучевого исполнения

** по заказу

*** до 25 МПа (по заказу)

СЕРИЯ МР (УРСВ-1ХХ Ц)

Серия МР — это идеальное решение для измерения расхода и тепловой энергии в коммерческих целях.

Наименование параметра	Значение
	УРСВ-1×0 ц	УРСВ-122 ц
Количество контролируемых трубопроводов	от 1 до 2	1
Диаметр условного прохода, Dy, мм	от 200 до 5 000
Скорость потока, м/с	от 0,1 до 20
Относительная погрешность измерения расхода (объема), %	±(0,95+0,1/v)*	±(0,45+0,1/v)*
Диапазон температуры жидкости, °С	от -30 до 160
Температура окружающей среды для вторичного преобразователя (ВП), °С	от 5 до 50
Давление в трубопроводе для врезных преобразователей электроакустических (ПЭА), МПа	2,5
Степень защиты ВП/ПЭА	IP54/IP68
Напряжение питания расходомера, В	=24В
Потребляемая мощность, Вт	не более 12
Среднее время наработки на отказ, ч	75000
Средний срок службы, лет	12
Гарантийный срок эксплуатации, мес.	25
Масса ВП, кг	не более 1
Габаритные размеры ВП, мм	190×125×60

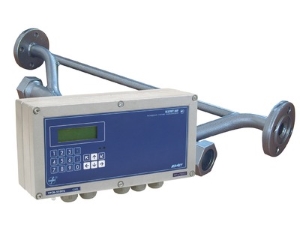

СЕРИЯ МР (УРСВ-510V Ц)

Расходомеры серии МР подходят для учета расхода и объема вязких жидкостей (нефть, мазут, нефтепродукты).

Применение: Котельные, Теплосети, Газовое хозяйство, Горнодобывающие предприятия, Нефтедобыча, Пищевое производство, Транспорт нефти, Нефтехимия, Нефтепереработка, Целюлозно-бумажная отрасль, Металлургия, Энергоснабжение.

Технические характеристики:

Наименование параметра	Значение
Диаметр условного прохода, Dy, мм	от 10 до 5 000
Скорость потока, м/с	от 0,1 до 12
Относительная погрешность измерения расхода (объема),%: — при использовании измерительного участка типа U-колено — при использовании прямого измерительного участка	±(1,2 +0,2/v)* ±(1,5 +0,2/v)*
Диапазон температуры жидкости, оC	от -30 до 160
Температура окружающей среды для вторичного преобразователя (ВП), оС	от 0 до 50
Давление в трубопроводе для врезных преобразователей электроакустических (ПЭА), МПа	не более 2,5**
Степень защиты ВП/ПЭА	IP54/IP68
Маркировка взрывозащиты: — блок искрозащиты — ПЭА	[Exia]IIB 0ExiaIIBT6X
Глубина архивов измерительной информации, записей: — часового — суточного — месячного — интервального — дозирования	1440 60 48 14 400 512
Питание тепловычислителя	=24В
Потребляемая мощность, Вт	не более 12
Средняя наработка на отказ, ч.	75000
Средний срок службы, лет	12
Гарантийный срок эксплуатации, мес.	25
Масса тепловычислителя, кг	не более 3
Габаритные размеры тепловычислителя, мм	250×154×75

* v — скорость потока, м/с

** может быть увеличено по заказу

СЕРИЯ МР (УРСВ-ППД-ЕХ-2ХX)

Расходомеры серии ВЗЛЕТ МР предназначен для применения в системах ППД

Применение: Нефтедобыча.

Технические характеристики:

Наименование параметра	Значение
Типоразмер расходомера, Dy/Dy тр*, мм	32/50	50/100	100/100
Наибольший измеряемый средний объемный расход жидкости, Qv наиб, м3/ч	34,8	84,9	339,6
Наименьший измеряемый средний объемный расход жидкости, Qv наим, м3/ч	0,3	0,85	3,4
Давление в трубопроводе, МПа	не более 25
Температура окружающей среды, °С	от -40 до 50
Степень защиты	IP65
Маркировка взрывозащиты	1 Ex e m BII T4 Gb X
Напряжение питания, В	=24
Среднее время наработки на отказ, ч	75 000
Средний срок службы, лет	8
Гарантийный срок эксплуатации, мес.	21

СЕРИЯ МР (УРСВ-311)

Устройства серии МР предназначены для измерения прямого и обратного потока холодной и горячей воды.

Применение: Водоканалы, Котельные, Газовое хозяйство, Учет ресурсов частными абонентами.

Технические характеристики:

Наименование параметра	Значение
Типоразмер, Dy, мм	32	40	50	65	80	100	125	150
Максимальный измеряемый средний объемный расход жидкости, Qmax, м3/ч	14	23	35	60	90	140	220	320
Минимальный измеряемый средний объемный расход жидкости, Qmin, м3/ч	0,1	0,2	0,3	0,5	0,7	1,1	1,8	2,5
Относительная погрешность измерения расхода (объема), %	±(0,95+0,1/V*)
Порог чувствительности, м3/ч	0,02	0,04	0,06	0,1	0,15	0,23	0,35	0,5
Давление в трубопроводе, МПа	не более 2,5
Диапазон температуры жидкости, °С	от 0 до 90, от 0 до 130 (до 160 по заказу)
Напряжение питания расходомера	3,6 В от встроенной литиевой батареи**
Глубина архивов измерительной информации, записей: — часового — суточного — месячного	1440 460 48
Потребляемая мощность, Вт	не более 1,5
Средняя наработка на отказ, ч	75 000
Средний срок службы, лет — при автономном питании — при внешнем питании	не менее 10 не менее 12
Гарантийный срок эксплуатации, мес.	25

* V — скорость потока, м/с

** по заказу 24В от внешнего источника питания

СЕРИЯ МР (УРСВ-322-ХХХ)

Применение: Водоканалы, Телосети, Энергоаудит, Учет ресурсов частными абонентами.

Технические характеристики

Наименование параметра	Значение
Диаметр условного прохода (типоразмер) трубопровода, Dy, мм	от 150 до 1400
Наименьший измеряемый средний объемный расход, Qмин, м3/ч	от 2,547 до 254,7
Наибольший измеряемый средний объемный расход, Qмакс м3/ч	от 636,75 до 63675
Относительная погрешность измерения расхода,%	±(0,7 +0,2/v)*
Порог чувствительности расходомера по скорости потока, м/с	0,008
Давления в требопроводе, МПа	не более 2,5
Диапазон температуры рабочей жидкости, оС	от 0 до 130, от 0 до 160
Глубина архивов измерительной информации, записей: — часового — суточного — месячного — журнал режимов	960 60 48 100
Напряжение питания, В: — от встроенного литиевого элемента питания системы передачи данных/вторичного преобразователя — напряжение постоянного тока	3,6/7,2 от 16 до 24,5
Средняя наработка на отказ, ч.	75000
Средний срок службы, лет	12
Гарантийный срок эксплуатации, мес.	25

* v — скорость потока, м/с

РСЛ (РСЛ-212, −222)

Расходомеры РСЛ разработаны для измерения объемных расходов для различных типов жидкостей в безнапорных системах.

Применение: Водоканалы, Газовое хозяйство, Нефтедобыча, Нефтехимия, Нефтепереработка, Энергоадит.

Технические характеристики:

Наименование параметра	Значение
Внутренний диаметр безнапорных трубопроводов и U-образных лотков, мм	от 100
Относительная погрешность измерения объемного расхода и объема, не более	±5,0 %
Максимальная измеряемая дистанция, м	не менее 12
Максимальная длина соединительного кабеля акустичских систем, м	250
Номинальное напряжение питания, В	=24
Потребляемая мощность, Вт	не более 20
Гарантийные срок эксплуатации, мес.	21

СЕРИЯ РБП (для безнапорных потоков)

Расходомеры РСЛ разработаны для измерения объемных расходов для различных типов жидкостей в безнапорных системах. Может применяться в техпроцессах, на ОСК, в сетях канализации и т.д.

Применение: Водоканалы, Котельные, Теплосети, Газовое хозяйство, Горнодобывающие предприятия, Энергоаудит, Нефтедобыча, Пищевое производство, Транспорт нефти, Нефтехимия, Нефтепереработка, Целюлозно-бумажная отрасль, Металлургия, Энергоснабжение.

Технические характеристики:

Наименование параметра	Значение
Диапазон измерения скорости потока, м/с	от -1,5 до 5
Диапазон измерения уровня, м	0,03-4
Погрешность измерения объемного расхода и объема %, не более	±4,0
Номинальное напряжение питания постоянного тока, В	=24
Потребляемая мощность, Вт	не более 20
Гарантийные срок эксплуатации, мес.	21

СЕРИЯ ПРЦ

Серия ПРЦ предназначена для оперативного измерения расхода жидкости в трубопроводе. Оптимальное решение для энергоаудита.

Технические характеристики:

Наименование параметра	Значение
Диаметр условного прохода, Dy, мм	от 20 до 5000
Диапазон скорости потока, м/с	от 0,1 до 20
Относительная погрешность измерения расхода (объема),%: — при скорости потока от 0,1 до 1,0 м/с — при скорости потока от 1,0 до 20 м/c	±3 ±1,5
Диапазон температуры жидкости, оC	от -30 до 150
Температура окружающей среды для вторичного преобразователя (ВП), оС	от -10 до 50
Степень защиты ВП/ПЭА	IP67
Маркировка взрывозащиты: — блок искрозащиты — ПЭА	[Exia]IIB ОExiaIIBT6X
Количество контролируемых объектов, параметры которых сохраняются в памяти прибора	не менее 200
Объем архива измерительной информации и нештатных ситуаций, записей	не более 100 000
Длительность интервала архивирования, с	от 1 до 300
Питание расходомера: — встроенная батарея питания — внешнее питание постоянного тока — внешний адаптер однофазной сети переменного тока	=3,6 В =10-30 В ≈100-240 В, 50-60 Гц
Время непрерывной работы от встроенной батареи, ч.	не менее 24*
Средняя наработка на отказ, ч.	75000
Средний срок службы, лет	12
Гарантийный срок эксплуатации, мес.	21
Масса ВП, кг	не более 3
Габаритные размеры ВП, мм	285×250×125

* при условии не активных выходных интерфейсов и жидкокриталлического индикатора.

Для трубопроводов Dy 20 — Dy 50 требуется приобретение дополнительного комплекта датчиков и магнитной линейки L=150 мм.

ВИХРЕВЫЕ РАСХОДОМЕРЫ

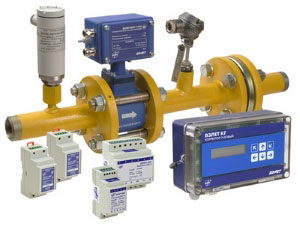

СЕРИЯ ВРС (ВРСГ-5XX, −5XX EX, ВРСГ-5ХХ К)

Расходомеры серии ВРС применимы для измерения расход, массы и объема газа.

Технические характеристики:

Наименование параметра	Значение
Относительная погрешность измерения объемного расхода и объема, %: — в рабочих условиях — стандартных условиях, а также массы газа	1,5 2,0
Суммарная потребляемая мощность, Вт	не более 2
Длина связи между ВПР и приемником частотного сигнала, м	до 300
Преобразователь расхода вихревой ВЗЛЕТ ВПР
Типоразмер, Dy, мм	15, 25, 32, 50, 80, 100, 150
Диапазон измеряемой температуры, 0C: — общепромышленное исполнение — взрывозащищенное исполнение	от минус 40 до 120 от минус 40 до 100
Давление измеряемого газа абсолютное, МПа	до 1,6
Степень защиты	IP67
Длина прямолинейных участков: — до ВПР — после ВПР	не менее 5 DN не менее 3 DN
Корректор газовый ВЗЛЕТ КГ
Количество каналов измерения: — расхода — температуры — давления	1 1 до 2
Глубина архивов измерительной информации, записей: — часового — суточного — декадного — месячного	1080 60 73 48
Степень защиты	IP68
Питание, В	внешнее питание =24, аккумуляторная батарея (для поддержания работоспособности при перерывах питания)
