Производитель расходомеров
Расходомеры ONICON
ONICON
Компания Onicon Incorporated основана в 1987 году, расположена в городе Ларго, штат Флорида.
ONICON разрабатывает и производит полную линейку высокоточных расходомеров и систем измерения энергии.
ONICON INC производит широкий спектр расходомеров: расходомеры воды, расходомеры пара, расходомеры воздуха, расходомеры жидкостей, универсальные интеллектуальные расходомеры.
Расходомеры ONICON способны учитывать расходы любых технических газов, сжатого воздуха, низковязких углеводородов, кислот, химикатов, загрязненных и других жидкостей.
Основные серии расходомеров ONICON:
Погружные турбинные расходомеры для учета жидкости F-1200
Погружные турбинные расходомеры F-1500
Вихревые расходомеры F-2600 IN-LINE
Погружные вихревые расходомеры F-2700
Электромагнитные расходомеры F-3100.& F-3200 IN-LINE
Электромагнитные расходомеры F-3000 - измеряют расходы проблемных сред, а также стоков.
Реверсивные электромагнитные погружные расходомеры F-3500 & FB-3500
Ультразвуковые расходомеры F-4000
Термомассовые расходомеры F-5500

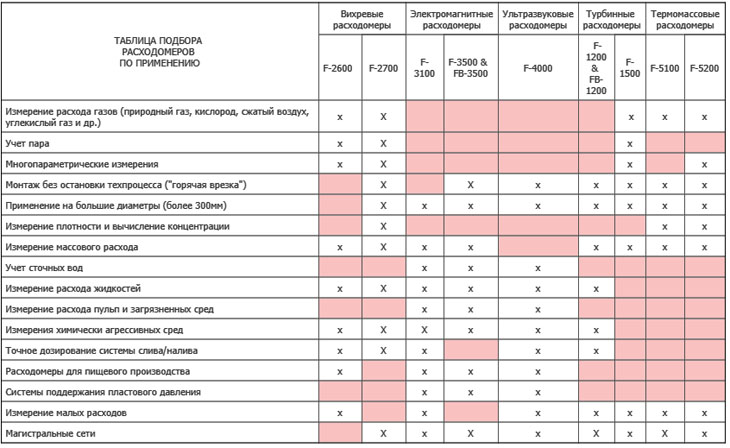

Таблица выбора расходомеров ONICON INC по применению

Погружные турбинные расходомеры для учета жидкости F-1200

Расходомеры F-1200 Предназначены для точного учёта расхода жидкости в трубопроводах большого диаметра.
Двунаправленные расходомеры версии FB-1200 позволяют измерять расход в обоих направлениях. F-1200 & FB-1200 предназначены для измерения расхода в трубах от 65 до 2000 мм. Устанавливаются без сброса давления в трубопроводе методом "горячей врезки"

Основные технические характеристики расходомера ONICON F-1200
Диаметры - от 65 мм до 1800 мм
Давление измеряемой среды - до 2,7 мПа
Падение давления: менее 0.0068 МПа при скорости 20 м/с в трубе 65 мм
*снижается в больших трубах и при менших скоростях

Температура измеряемой среды:
Стандарт: 80 °С - рабочая, 95 °С - пик
Высокая температура: 140 °С - рабочая, 150 °С - пик (для расходомеров с рабочей температурой выше 140 °С требуется исполнение из стали 316 SS)
Температура окружающего воздуха: от -20 °С до +70 °С

Точность измерения:
± 0,5% от расхода на калиброванной скорости
± 1% от значения в диапазоне 10:1
± 2% от значения в диапазоне 50:1
Индивидуально откалиброван и запрограммирован для каждого применения

Протоколы обмена при подключении через вычислитель ONICON:
RS485
BACnet/IP
BACnet MS/TP
LONWORKS FTT10
MODBUS RTU-RS485
MODBUS RTU-TCP/IP
Johnson Controls Metasys N2
Siemens Apogee P1

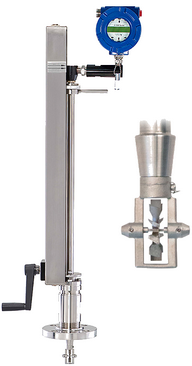

Погружные турбинные расходомеры ONICON F-1500

Предназначен для высокоточного измерения расхода газа, жидкости и пара на широком диапазоне размеров труб
Каждый прибор откалиброван на стенде и при необходимости может быть перенастроен
Температура измеряемой среды - до +454°С
Температура окружающего воздуха: от -40 °С до +60 °С
Единая цена расходомеров для всех типоразмеров трубопроводов - от 50 до 2000 мм

Основные технические характеристики расходомера ONICON F-1500:
Диаметры - от 50 мм до 2000 мм
Давление измеряемой среды - до 103 бар
Температура измеряемой среды - до +454°С
Температура окружающего воздуха: от -40 °С до +60 °С

Точность измерения:
± 1,5% пар и газ - объемный расход
± 2% пар или газ - массовый расход
± 1,2% жидкость - объемный расход
± 1,5% жидкость - массовый расход

Выходные сигналы:
Токовый
Аналоговый
HART
Индивидуально откалиброван и запрограммирован для каждого применения

Протоколы обмена при подключении через вычислитель D-100 ONICON:
RS485
BACnet/IP
BACnet MS/TP
LONWORKS FTT10
MODBUS RTU-RS485
MODBUS RTU-TCP/IP
Johnson Controls Metasys N2
Siemens Apogee P1

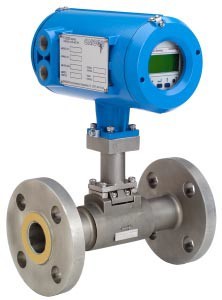

Вихревые расходомеры ONICON F-2600 IN-LINE

Предназначены для точного и экономически эффективного измерения жидкостей, газа, а также объемного и массового расхода пара.
Стандартная версия расходомера оснащена внутренней компенсацией температуры для прямого измерения массового расхода насыщенного пара.
Каждый расходомер снабжен аналоговым 4-20мА, импульсным выходом для передачи информации о расходе, встроенным пользовательским интерфейсом и дисплеем, а также HART-коммуникатором.
Дополнительные опции: внутренняя компенсация давления, нескольких аналоговых выходов и BACnet или MODBUS последовательной связи.

Основные технические характеристики расходомера ONICON F-2600 IN-LINE :
Диаметры - от 10 мм до 300 мм
Давление измеряемой среды - до 103 бар (определяется классом фланцев)
Температура измеряемой среды: до +400 °С
Температура окружающего воздуха: электроника от -40 °С до +85 °С

Точность измерения:
±0,7% - жидкость
±1.0% - объемный расход газа и пар
±1.5% - массовый расход газа и пара

Выходные сигналы:
Токовый
Аналоговый
HART

Протоколы обмена при подключении через вычислитель ONICON:
RS485
BACnet/IP
BACnet MS/TP
LONWORKS FTT10
MODBUS RTU-RS485
MODBUS RTU-TCP/IP
Johnson Controls Metasys N2
Siemens Apogee P1
Защита - NEMA 4X (IP67)

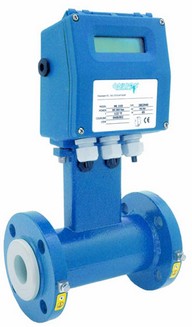

Электромагнитные расходомеры ONICON F-3100.& F-3200 IN-LINE

Измерение пульп с концентрацией твердых частиц до 15%
Идеальное средство для измерения двухфазных и негомогенных жидкостей
Возможность измерения расхода в быстроизменяющихся и пульсирующих потоках
Точность 0,5 % от измеренной величины
Быстрая установка без необходимости настройки на ноль
Каждый расходомер снабжен аналоговым 4-20мА, импульсным выходом для передачи информации о расходе, встроенным пользовательским интерфейсом и дисплеем, а также HART-коммуникатором.

Основные технические характеристики расходомера ONICON F-3100.& F-3200 IN-LINE:
Диаметры - от 25 мм до 1200 мм
Давление измеряемой среды - до 4,0 мПа (определяется классом фланцев)
Температура измеряемой среды: от -10 °С до +130 °С
Температура окружающего воздуха: электроника от -10 °С до +50 °С; преобразователь расхода: от -40 °С до +65 °С

Точность измерения расходомеров ONICON F-3100:
± 0.4% при скоростях от 1.5 до 15 м/сек
± 0.75 при скоростях от 0.5 до 1.5 м/сек.
± 0.0075 скорости потока менее, чем 0.5 м/сек
Прямой участок: всего 3 д.у. прямолинейного участка до расходомера

Протоколы обмена при подключении через вычислитель ONICON:
RS485
BACnet/IP
BACnet MS/TP
LONWORKS FTT10
MODBUS RTU-RS485
MODBUS RTU-TCP/IP
Johnson Controls Metasys N2
Siemens Apogee P1
Реверсивные электромагнитные погружные расходомеры ONICON F-3500 & FB-3500

Превосходная точность измерений в широком рабочем диапазоне расхода как в прямом, так и в обратном направлении потока
Обеспечивает точное измерение пиковых дневных и минимальных ночных расходов
Единая цена для всех типоразмеров (от 80 до 1800 мм
Каждый расходомер снабжен аналоговым 4-20мА, импульсным выходом для передачи информации о расходе

Основные технические характеристики расходомера ONICON F-3500 & FB-3500
Важной отличительной особенностью является широкий диапазон расходов со значительно более низкой минимальной измеряемой скоростью, чем у приборов с погружной турбиной или с измерением расхода по разности давлений. Отсутствие движущихся частей повышает надежность и снижает объем технического обслуживания
Применение для изменения расходов: холодной и горячей воды, сточных жидкостей, технической воды, химических растворов.

Погрешность
± 1.0% во всем диапазоне

Диапазон измерений
0.03 - 6 м/сек (1:200 динамический диапазон)

Тип измерений
Электромагнитный (без движущихся частей)

Электропроводность измеряемой среды
от 20 мкСм / см

Диаметр трубопроводов
ДУ 80 - 1800 мм.

Напряжение питания
20 - 28 =В, 250мА @ 24 VDC
20 - 28 ~В 60 Hz, 6 ВА

Потери давления
Менее 0,7 кПа при скорости 3,7 м/сек в трубопроводах ДУ80 мм. и более

Выходные сигналы
Аналоговый выход
По выбору: 4-20мА, 0-10В или 0-5В
Частотный выход
0 - 15 В, 0 - 500 Гц
Импульсный выход
Изолированный сухой контакт:
50 =В, 100мА максимум
Длина импульса: 0.5, 1, 2 или 6 секунд

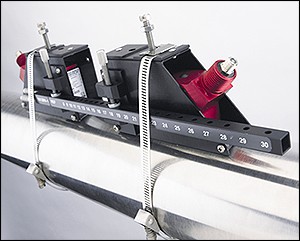

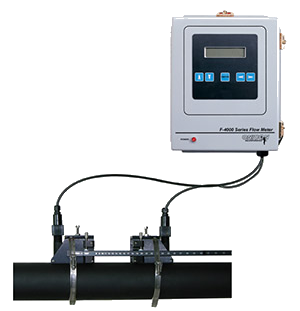

Ультразвуковые расходомеры ONICON F-4000

Недорогая система измерения расхода без врезки в трубопровод
Установка экономически эффективна и не требует обслуживания
Все приборы имеют выходы: аналоговый 4-20 мА и частотный 0-1000
Измерение расхода жидкостей в закрытых, полностью заполненных трубах от 20 до 1050 мм
Накладной стационарный расходомер, единая цена для всех типоразмеров трубопроводов

Основные технические характеристики расходомера ONICON F-4000
Диаметры - от 25 мм до 1050 мм
Давление измеряемой среды - не нормировано
Температура измеряемой среды: от -40 до +130 °С (опционально до +230 °С)
Температура окружающего воздуха: электроника от -10 °С до +60 °С
Точность измерения: ±1% вов сем диапазоне скоростей

Протоколы обмена при подключении через вычислитель ONICON:
RS485
BACnet/IP
BACnet MS/TP
LONWORKS FTT10
MODBUS RTU-RS485
MODBUS RTU-TCP/IP
Johnson Controls Metasys N2
Siemens Apogee P1

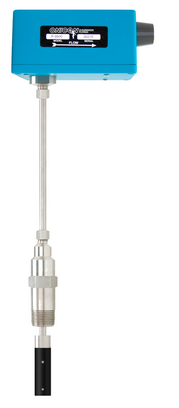

Термомассовые расходомеры ONICON F-5500

Предназначен для измерения расхода газов или воздуха в трубопроводах различного сечения и размера.
Способен определять объемный и массовый расход
Работает аналогично термическому анемометру постоянной температуры и использует в своей основе принцип определения числа Рейнольдса.
Установка расходомера погружного типа выполняется без остановки техпроцесса методом "горячей врезки"
Единая цена погружных расходомеров для всех типоразмеров трубопроводов - от 25мм до 600мм (другие диаметры по запросу)
Полнопроходные расходомеры могут иметь встроенные струевыпрямители.
Струевыпрямители могут быть встроены во все полнопроходные расходомеры, что позволяет значительно снизить требования к длине прямолинейных участков

Погрешность
Природный газ/Пропан:
± 1.0% расхода при скорости 2,5...35 м/сек
± 2 % при скорости ниже 2,5 м/сек
Сжатый воздух: ± 1.0%, ± 0.5% в динамическом диапазоне 100:1

Диапазон измерения расходов при скоростях:
0.03 - 175 м/сек

Тип измерений
Термомассовый

Диаметры трубопроводов
ДУ 10 - 600 мм.

Напряжение питания
20 - 28 =В ±10%

Выходные сигналы
Аналоговый выход
4-20мА активный - стандарт, пассивный - опционально
Масштабируемый Импульсный выход
Изолированный сухой контакт - длина импульса: 500 мсекунд
