Флоукор
Расходомеры Флоукор
Флоукор
ЗАО «Флоукор» вышла на рынок в 1990г. Разрабатывает и производит расходометры (вихревые, корреляционные, ультразвуковые) и оборудования для их поверки.
Компания имеет обширную клиентскую базу основой, которой являются промышленные предприятия: ТЭЦ, водоканалы, горно-обогатительные комбинаты и др., организации, занимающиеся проектированием и установкой узлов тепло - и водоучета. Заботясь о клиентах, ЗАО «Флоукор» предоставляет сервисное обслуживание своих приборов, техническую поддержку клиентов и оказывает консультации по телефону.

ЗАО «Флоукор» производит следующие расходометры:
Тип расходомераНаименование серии
Корреляционные
ДРК-3
Вихревые
ДРК В, ДРК ВМ
Импульсные
ДРК-4
Расходомер корреляционный ДРК-3


Описание серии
Серия ДРК-3 включает в себя следующие приборы:
РасходомерОсобенности прибора
ДРК-3А
Импульсный выход
ДРК-3Б
Импульсный выход
Дополнительные индикаторы: накопленный объем, мгновенный расход, время наработки
ДРК-3В
Импульсный выход
Дополнительные индикаторы: накопленный объем, мгновенный расход, время наработки
Токовый выходной сигнал 0-5мА или 4-20мА
Встроенный источник питания от сети (220 В, 50 Гц)
Все приборы серии подразделяются на 2 группы:
· ДРК-3X1 для трубопроводов с внутренним сечением 80-350 мм
· ДРК-3X2 для трубопроводов с внутренним сечением более 300 мм

Принцип измерения
Принцип действия основан на корреляционной дискриминации времени прохождения случайными. Это время транспортного запаздывания и есть мера расхода жидкости, движущейся по трубопроводу.

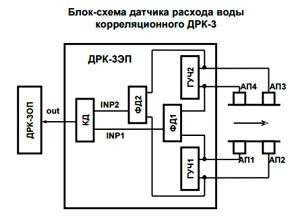

На рисунке представлена блок-схема ДРК-3. ГУЧ1 и ГУЧ2 излучают ультразвуковые колебания, они по мере прохождения через поток жидкости порождают вторичные электрические колебания на АП (акустический преобразователь).
Из–за взаимодействия встречных ультразвуковых лучей электрические колебания на АП модулированные. Сигналы INP1 и INP2 с выходов ФД1 и ФД2 поступают на входы в коррелятор, под управлением МП. В результате обработки определяется время транспортного запаздывания. МП производит вычисление периода выходных импульсов, и их формирование по времени транспортного запаздывания с учетом значения внутреннего диаметра трубы и расстояния между АП, которые вводятся с помощью компьютера и хранятся в энергонезависимой памяти RAM. Эти импульсы поступают на выход через оптопару и на вход формирователя выходного сигнала ФВС, формирующего импульсы тока.

Диапазон измеряемых расходов и давления
Приборы позволяют производить измерения объема жидкости со следующими параметрами:
· температура рабочей жидкости: +1 - 150 (Допускается кратковременное повышение температуры до 170 )
· давление рабочей жидкости до 2,5 МПа (25 кгс/см2)
· вязкость до 2,0 сСт

Диапазон измеряемых расходов:
D внутр, мм
V min, м3/час
V max, м3/час
802,7181
1004,2283
1506,4636
20011,31130
25017,71770
30025,42540
40045,24520
50070,77070
60010210200
80018118100
100028328300
120040740700
160072472400
20001130113000
24001630163000
40004520452000
Применение
ДРК-3 применятся для измерения объема и расхода воды (питьевой, технической, речной, сточной) в системах мелиорации, канализации, тепло- и водоснабжения в полностью заполненных трубопроводах.
Может использоваться как в технологических целях, так и для проведения расчетных операций (коммерческого учета). Датчики, выполненные под заказ, могут использоваться для измерения других сред – растворов: солей, кислот, сильнозагрязненных жидкостей.
Расходомер импульсный корреляционный ДРК-4


Описание серии
Серия ДРК-4 включает в себя следующие приборы:
РасходомерОсобенности прибора
ДРК-4А
Импульсный выход
ДРК-4В
Импульсный выход
Дополнительные индикаторы: накопленный объем, мгновенный расход, время наработки
Токовый выходной сигнал 0-5мА или 4-20мА
Встроенный источник питания от сети (220 В, 50 Гц)
Архив с почасовой регистрацией накопленного объема в течение 46 суток, порт RS-232 для связи с компьютером и порт RS-485 (опционально)
Все приборы серии подразделяются на 2 группы:
· ДРК-4А (B)1 для трубопроводов с внутренним сечением 80-350 мм
· ДРК-4А (B)2 для трубопроводов с внутренним сечением более 300 мм
Расходомеры ДРК-4 А1 и ДРК-4 А2 включают в себя электронные преобразователи: ДРК-4 ЭП А1 и ДРК-4 ЭП А2.
Расходомеры ДРК-4 В1, ДРК-4 В2, ДРК-4 В11, ДРК-4 В12 и ДРК- 4 В22 включают в себя электронный преобразователь ДРК-4ЭПА1 или ДРК-4ЭПА2 и оконечный преобразователь ДРК-4 ОПХ, который вы пускается в 2-х модификациях:
· ДРК-4 ОП1 (одноканальный, работает только с одним электронным преобразователем)
ДРК-4 ЭП (ДРК-4 В1 или ДРК-4 В2);
· ДРК-4 ОП2 ( двухканальный может работать с 2-мя электронными преобразователями) ДРК-4 ЭП (ДРК-4В1 1, ДРК-4 В1 2 или ДРК-4 В2 2)

Принцип измерения
Принцип действия основан на непрерывном ультразвуковом детектировании случайных вихревых турбулентных неоднородностей потока в двух сечениях трубопровода и корреляционной дискриминации времени прохождения этими неоднородностями расстояния между двумя парами акустических преобразователей. Это время транспортного запаздывания и есть мера расхода жидкости, движущейся по трубопроводу.

На рисунке представлена блок-схема ДРК-4. ГУЧ1 и ГУЧ2 излучают ультразвуковые колебания, по мере прохождения через поток жидкости они порождают вторичные электрические колебания на АП (акустический преобразователь).
Из– за взаимодействия встречных ультразвуковых лучей электрические колебания на АП промодулированные. Колебания поступают на фазовые детекторы ФД1 и ФД2, а затем на корреляционный блок КД.
Сигналы INP1 и INP2 с выходов ФД1 и ФД2 поступают на входы в коррелятор, под управлением МП. В результате обработки определяется время транспортного запаздывания. МП производит вычисление периода выходных импульсов, и их формирование по времени транспортного запаздывания с учетом значения внутреннего диаметра трубы и расстояния между АП, которые вводятся с помощью компьютера и хранятся в энергонезависимой памяти RAM. Эти импульсы поступают на выход через оптопару и на вход формирователя выходного сигнала ФВС, формирующего импульсы тока.

Диапазон измеряемых расходов и давления
Приборы позволяют производить измерения объема жидкости со следующими параметрами:
· температура рабочей жидкости: +1 до +150 (Допускается кратковременное повышение температуры до 170 ).
· давление рабочей жидкости до 2,5 МПа (25 кгс/см2 )
· вязкость до 2,0 сСт.
Некоторые технические характеристики:
· внутренний диаметр трубопровода 80 – 4000 мм
· минимальный измеряемый расход (на трубах с внутренним диаметром 80 мм.) – 2,7 м3/ч
· максимальный измеряемый расход (на трубах с внутренним диаметром 4000 мм.) – 452000 м3/ч

Диапазон измеряемых расходов:
D внутр, мм
V min, м3/час
V max, м3/час
802,7181
1004,2283
1506,4636
20011,31130
25017,71770
30025,42540
40045,24520
50070,77070
60010210200
80018118100
100028328300
120040740700
160072472400
20001130113000
24001630163000
40004520452000
Применение
ДРК-4 применятся для измерения объема и расхода воды (питьевой, технической, речной, сточной) в системах мелиорации, канализации, тепло- и водоснабжения в полностью заполненных трубопроводах. Может применяться для измерения объема сильно загрязненных жидкостей (до 50% твердой фракции).
Может использоваться как в технологических целях, так и для проведения расчетных операций (коммерческого учета). Датчики, выполненные под заказ, могут использоваться для измерения других сред – растворов: солей, кислот, сильнозагрязненных жидкостей.

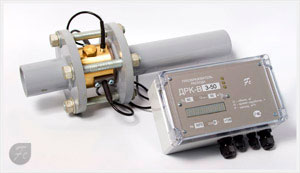

Преобразователь расхода жидкости корреляционный вихревой ДРК-В


Описание серии
Серия ДРК-В включает в себя следующие приборы:
РасходомерОсобенности прибора
ДРК-В1
Импульсный выход
Дополнительные индикаторы: накопленный объем, мгновенный расход, время наработки
ДРК-В2
Импульсный выход
ДРК-В3
Импульсный выход
Дополнительные индикаторы: накопленный объем, мгновенный расход, время наработки
Все приборы серии ДРК-В имеют в комплектации первичный преобразователь ДРК-В ПП, который устанавливается на трубопровод.
Преобразователи ДРК-В1, ДРК-В2 и ДРК-В3 включают в себя также электронные преобразователи: ДРК-ВЭ П1, ДРК-В Э П2 и ДРК-В Э П3.

Принцип измерения
Частота вихрей, которые образуются за телом обтекания, пропорциональна расходу жидкости. Для определения частоты на пьезоэлемент АП подаются электрические колебания с частотой 1 МГц.
Они преобразуются в ультразвук, который взаимодействует с потоком жидкости. В результате чего на приемном пьезоэлементе второго АП ультразвуковые колебания будут модулированными по фазе. Он преобразует ультразвуковые колебания в электрические, которые подаются на фазовый детектор, на выходе образуется напряжение, совпадающее по частоте с частотой вихрей.
Для фильтрации случайных составляющих сигнал проходит через корреляционный адаптивный фильтр (на базе однокристальной микро- ЭВМ), который совместно с блоком формирования выходных сигналов образует импульсы с частотой, пропорциональной расходу.

Диапазон измеряемых расходов и давления
Параметры рабочей жидкости:
· температура рабочей жидкости: от +1 до +150oC
· давление рабочей жидкости – до 1,6 мПа
· вязкость жидкости – не более 2,0 сСт

Диапазон измеряемых расходов:
Преобразователь
Условный диаметр трубопровода, ммПределы измерения, м3/чЦена импульса, м3/имп
ДРК В1(2,3)-25
25107,50,20,001/0,01
ДРК В1(2,3)-32
322012,50,30,001/0,01
ДРК В1(2,3)-50
5050250,50,01
ДРК В1(2,3)-80
80100601,50,001/0,01
ДРК В1(2,3)-100
1002001003,00,1
Применение
Расходометр ДРК В предназначен для измерения объема жидкости в полностью заполненных трубопроводах. Может использоваться как в технологических целях, так и для проведения расчетных операций (коммерческого учета).

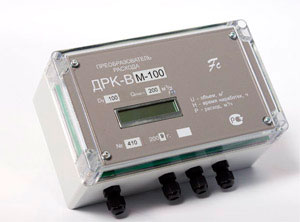

Расходомер корреляционный вихревой малопотребляющий ДРК-ВМ


Описание серии
Серия ДРК-ВМ включает в себя следующие приборы:
РасходомерОсобенности прибора
ДРК-ВМ
Импульсный выход
Дополнительные индикаторы: накопленный объем, мгновенный расход, время наработки
Принцип измерения
Частота вихрей, которые образуются за телом обтекания, пропорциональна расходу жидкости. Для определения частоты на пьезоэлемент АП подаются электрические колебания с частотой 1 МГц. Они преобразуются в ультразвук, который взаимодействует с потоком жидкости. В результате чего на приемном пьезоэлементе второго АП ультразвуковые колебания будут модулированными по фазе. Он преобразует ультразвуковые колебания в электрические, которые подаются на фазовый детектор, на выходе образуется напряжение, совпадающее по частоте с частотой вихрей.
Для фильтрации случайных составляющих сигнал проходит через корреляционный адаптивный фильтр (на базе однокристальной микро- ЭВМ), который совместно с блоком формирования выходных сигналов образует импульсы с частотой, пропорциональной расходу.

Диапазон измеряемых расходов и давления
Параметры рабочей жидкости:
· температура рабочей жидкости: от +1 до +150oC
· давление рабочей жидкости – до 1,6 мПа
· вязкость жидкости – не более 2,0 сСт

Диапазон измерений:
Преобразователь
Условный диаметр трубопровода, ммПределы измерения, м3/чЦена импульса, м3/имп
ДРК ВМ-25
25107,50,20,001
ДРК ВМ-32
322012,50,30,01
ДРК ВМ-50
5050250,50,01
ДРК ВМ-80
80100601,50,1
ДРК ВМ-100
1002001003,00,1
Применение
Расходометр ДРК ВМ предназначен для измерения объема жидкости в полностью заполненных трубопроводах. Может использоваться как в технологических целях, так и для проведения расчетныхопераций (коммерческого учета).
