Расходомеры Micro Motion
Каталог Массовые кориолисовые
расходомеры Micro MotionКомпания Micro Motion
Лучшие в своем классе кориолисовые расходомеры и плотномеры Micro Motion отличаются высочайшими рабочими характеристиками среди всех имеющихся на рынке приборов. Наши приборы установлены более чем в 1,000,000 систем по всему миру. Мы предлагаем широчайший ассортимент продукции, из которого вы обязательно сможете выбрать то, что вам нужно. Будь то приборы с питанием по токовой петле и с функцией расширенной самодиагностики, рассчитанные на очень низкий или высокий расход или на применение в узлах коммерческого учета и в системах общепромышленного назначения, вы всегда можете положиться на решения Micro Motion, которые являются идеальным выбором для любых условий эксплуатации.| Тип расходомера | Наименование серии |
| Массовые (кориолисовые) | • Двухпроводные кориолисовые расходомеры и плотномеры • Компактные кориолисовые расходомеры и плотномеры серии F высокой производительности с возможностью дренажа • Компактные кориолисовые расходомеры-плотномеры серии H с возможностью самодренирования для пищевой и фармацевтической промышленности • Кориолисовые датчики модели D • Кориолисовые расходомеры CNG050 для сжатого природного газа • Кориолисовые расходомеры и плотномеры серии ELITE с максимальной производительностью • Кориолисовые расходомеры и плотномеры серии LF для измерения в условиях сверхнизкого расхода • Кориолисовые расходомеры общепромышленного назначения серии R • Полнопроходные кориолисовые расходомеры и плотномеры серии T с прямой трубкой |

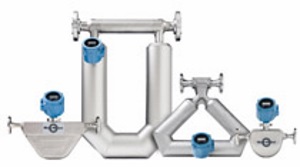

Двухпроводные кориолисовые расходомеры и плотномеры
Двухпроводные кориолисовые расходомеры Micro Motion с поддержкой технологии MVD – это первые кориолисовые расходомеры с высокой точностью измерения массового расхода и плотности для систем с питанием по токовой петле. Применение этих высокоточных экономичных приборов позволит вам сократить потери и повысить качество продукции при минимуме монтажных работ и без необходимости подключения дополнительного питания.
Преимущества кориолисовых расходомеров
• Универсальное устройство устанавливается непосредственно в трубопровод и позволяет измерять массовый расход, плотность, концентрацию, объемный расход и температуру
• Превосходная точность вне зависимости от технологической среды, особенностей процесса и внешних условий эксплуатации
• Высокая прочность, возможность установки в любом месте, вне зависимости от условий потока или конфигурации участков трубопровода.
• Благодаря отсутствию движущихся внутренних деталей нет необходимости в техническом обслуживании и ремонте
Применения
• Общее управление технологическим процессом
• Химреагенты
• Газ
• Массовый баланс
• Контроль качества
| Двухпроводные кориолисовые расходомеры Micro Motion - основные характеристики | ||
| Точность измерения массового расхода | Жидкость | ± 0,10% |
| Точность измерения массового расхода | Газ | ± 0,35% |
| Точность измерения объемного расхода | Жидкость | ± 0,10% |
| Точность измерения плотности | Жидкость | ±0,0005 г/см3 |
| Диапазон рабочих температур | от -400°F до 400°F (от -240°C до 204°C) | |
| Номинальное давление | До 6000 фунтов/кв. дюйм (413 бар)* | |
| Диапазон расхода | 0,075 – 20 000 фунтов/мин (2 – 545 000 кг/ч) | |
| Диаметр трубопровода | 1/8 дюйма – 6 дюймов (DN2 – DN150) | |
| Детали, контактирующие с рабочей средой | Нержавеющая сталь 304L, 316L; никелевый сплав | |

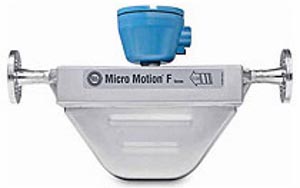

Компактные кориолисовые расходомеры и плотномеры серии F высокой производительности с возможностью дренажа
Кориолисовые сенсоры Micro Motion серии F с возможностью дренажа и очистки предназначены для измерения с высокой точностью параметров массового расхода, объемного расхода и плотности.
Наилучшее качество измерений расхода и плотности в компактном расходомере с возможностью дренажа
• Высочайшая чувствительность и компактность гарантируют высокую стабильность технологического процесса.
• Возможность очистки и самодренируемость позволяют осуществлять быструю смену технологической среды.
Широкий диапазон областей применения
• Предлагается также в варианте с для систем быстрого дозирования
• Поддержка PROFIBUS-DP и DeviceNet™, что повышает гибкость практического применения
• Конструкция из нержавеющей стали или никелевого сплава с вариантами исполнения, рассчитанными на высокую температуру и давление для различных технологических сред и условий
• Исполнения с фланцами NAMUR NE 132 стандартной строительной длины.
Теперь благодаря интеллектуальной приборной поверке измерительные приборы серии F обеспечивают непревзойденную надежность и простоту использования в критичных применениях. Сенсоры серии F могут быть выполнены со смачиваемыми деталями из нержавеющей стали или никелевого сплава, в зависимости от используемой технологической среды. Наконец, имеются модели серии F, рассчитанные на высокие температуры и давления.
| Технические характеристики | |
| Точность измерения массового расхода | от +/-0,10% до 0,20% от значения расхода |
| Точность измерения объемного расхода | от +/-0,15% до 0,30% от значения расхода |
| Точность измерения расхода газа | +/-0,50% от значения расхода |
| Точность измерения плотности | от +/-0,001 до 0,002 г/см3 (от +/1,0 до 2,0 кг/м3) |
| Детали, контактирующие с рабочей средой | Нержавеющая сталь 316L или никелевый сплав C-22 |
| Диапазон рабочих температур | Стандартное исполнение: от -150° до 400° F (от -100° до 204 °C) Высокотемпературное исполнение**: от -40° до 662° F (от -40° до 350 °C) |
| Номинальное давление*** | 1450 фунтов/кв. дюйм (100 бар) для исполнения из нержавеющей стали 316L 2160 фунтов/кв. дюйм (148 бар) для исполнения из никелевого сплава C-22 |
| Модель серии F | Номинальный размер трубопровода | Максимальный расход | ||
| Британские единицы | Метрические единицы | Британские единицы | Метрические единицы | |
| F025** | от 1/4 до 1/2 дюйма | от 6 до 13 мм | 100 фунтов/мин | 2720 кг/ч |
| F050** | от 1/2 до 1 дюйма | от 13 до 25 мм | 300 фунтов/мин | 8160 кг/ч |
| F100** | от 1 до 2 дюймов | от 25 до 50 мм | 1200 фунтов/мин | 32650 кг/ч |
| F200 | от 2 до 3 дюймов | от 50 до 75 мм | 3200 фунтов/мин | 87100 кг/ч |
| F300 | от 3 до 4 дюймов | от 75 до 100 мм | 10000 фунтов/мин | 272160 кг/ч |
* Приведенные характеристики могут различаться в зависимости от модели сенсора или преобразователя
** Высокотемпературное исполнение выпускается трех типоразмеров
*** Возможна также поставка вариантов исполнения, рассчитанных на высокое давление. См.
Кориолисовые расходомеры Micro Motion серии F с возможностью дренажа характеризуются высокой производительностью и высочайшей надежностью и идеально подходят для решения широкого круга задач:
• Управление дозированием
• Смешивание
• Измерения концентрации и плотности
• Наполнение и дозирование
• Измерение расхода газов
• Загрузка и разгрузка транспорта (включая исполнения с возможностью монтажа на автомобилях)
• Массовый баланс
• Установки для транспортировки продукта
• Цементирование нефтяных скважин
• Управление технологическим процессом
• Загрузка реакторов

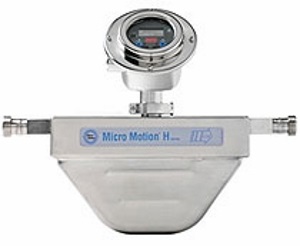

Компактные кориолисовые расходомеры-плотномеры серии H с возможностью самодренирования для пищевой и фармацевтической промышленности
Измерительные приборы серии H с возможностью дренажа и очистки предназначены для измерения массового расхода, объемного расхода и плотности с высокой точностью в условиях, требующих соблюдения любых гигиенических норм.
Преимущества кориолисовых расходомеров
• Универсальное устройство устанавливается непосредственно в трубопровод и позволяет измерять массовый расход, плотность, концентрацию, объемный расход и температуру
• Превосходная точность вне зависимости от технологической среды, особенностей процесса и внешних условий эксплуатации
• Высокая прочность, возможность установки в любом месте, вне зависимости от условий потока или конфигурации участков трубопровода.
• Благодаря отсутствию движущихся внутренних деталей нет необходимости в техническом обслуживании и ремонте
| Технические характеристики | |
| Погрешность измерения массового расхода | От +/-0,10% до 0,15% от значения расхода |
| Погрешность измерения объемного расхода | От +/-0,15% до 0,30% от значения расхода |
| Точность измерения расхода газа | +/-0,50% от значения расхода |
| Точность измерения плотности | От +/-0,001 до 0,002 г/см3 (от +/1,0 до 2,0 кг/м3) |
| Детали, контактирующие с рабочей средой | Нержавеющая сталь 316L |
| Диапазон рабочих температур | От -150 до 400 F (от -100 до 204°C) |
| Номинальное давление | 1450 фунтов/кв.дюйм (100 бар) |
| Модель серии H | Номинальный размер трубопровода | Максимальный расход | ||
| Британские единицы | Метрические единицы | Британские единицы | Метрические единицы | |
| H025 | от 1/4 до 1/2 дюйма | от 6 до 13 мм | 76 фунтов/мин | 2068 кг/ч |
| H050 | от 1/2 до 1 дюйма | от 13 до 25 мм | 180 фунтов/мин | 4900 кг/ч |
| H100 | от 1 до 2 дюймов | от 25 до 50 мм | 820 фунтов/мин | 22320 кг/ч |
| H200 | от 2 до 3 дюймов | от 50 до 75 мм | 2350 фунтов/мин | 63960 кг/ч |
| H300 | от 3 до 4 дюймов | от 75 до 100 мм | 10000 фунтов/мин | 272160 кг/ч |
* Приведенные характеристики могут различаться в зависимости от модели датчика или преобразователя
Кориолисовые датчики модели D
Расходомеры Micro Motion модели D предназначены для измерения расхода и плотности жидкостей, газов и пульп. Датчики модели DL отвечают санитарным нормам 3-A для молока и молочных продуктов и одобрены Министерством сельского хозяйства США.

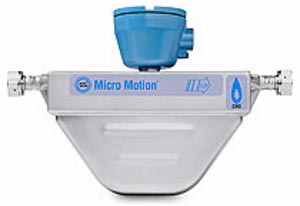

Кориолисовые расходомеры CNG050 для сжатого природного газа
Расходомеры сжатого природного газа Micro Motion CNG050 разработаны специально для эксплуатации в составе узлов коммерческого учета сжатого природного газа и отвечают всем необходимым для этого требованиям.
Характеристики
• Универсальная модель подходит для всех диапазонов измерения – от 40 до 4444 куб. фут/мин (станд.) (от 68 до 7550 м3/ч)..
• Материал конструкции: нержавеющая сталь 316.
• Номинальное давление: до 5000 фунтов/кв. дюйм (345 бар).
• Диапазон температур от -40°F до 257°F (от -40°C до 125°C).
• Точность измерения массового расхода ± 0,5% (сжатый природный газ).
Преимущества
• Универсальное решение, рассчитанное на применение в составе раздаточных колонок как малой, так и большой производительности.
• Сокращение времени заправки благодаря высокой пропускной способности прибора.
• Различные варианты преобразователей обеспечивают выдачу любого выходного сигнала, что позволяет использовать прибор в колонках любой конструкции .
• Компактность и отсутствие движущихся деталей, специальных требований к месту установки и подготовке рабочей среды
• Быстрая поставка и поддержка во всех странах мира
| Технические характеристики | |
| Точность измерения массового расхода | ±0,5% для партии от 2 до 220 фунтов/мин (от 54 до 6000 кг/ч) |
| Максимальный массовый расход | 220 фунтов/мин (6000 кг/ч) |
| Максимальный объемный расход в стандартных условиях | 4444 куб. фут/мин (станд.) |
| Детали, контактирующие с рабочей средой | Нержавеющая сталь 316 |
| Диапазон рабочих температур | от -40°F до 257°F (от -40°C до 125°C) |
| Номинальное давление | 5000 фунтов/кв. дюйм (345 бар) |
| Типовой диаметр трубопровода | от 1/2 до 1 дюйма (от 13 до 25 мм) |
* Приведенные характеристики могут различаться в зависимости от модели сенсора или преобразователя

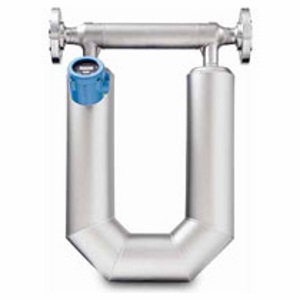

Кориолисовые расходомеры и плотномеры серии ELITE с максимальной производительностью
Кориолисовые расходомеры и плотномеры Micro Motion ELITE – это передовая технология высокоточных измерений расхода и плотности жидкостей, газов и пульп, отличающаяся высочайшей точностью и повторяемостью результатов измерений. Измерительные приборы серии ELITE подходят практически для любой технологической среды, обеспечивая высочайшую точность измерений при исключительно низком перепаде давлений.
Преимущества
Высокая точность измерений при низком расходе
Диапазон расхода от 0,07 фунт/мин (2 кг/ч) до 12 фунт/мин (330 кг/ч)
• Введение вкусовых добавок
• Заполнение флаконов
• Применение в ОЕМ-оборудовании
• Ввод химреагентов
Высокоточные измерения и управление тенхологическими процессами
фунт/мин – т/ч
• Загрузка автотранспорта
• Внутренний раздельный учет добычи
• Измерения технологического газа
• Обнаружение утечек
• Производство жидкостей с содержанием солей хлора
Высокоточные измерения больших расходов
До 120 000 фунт/мин (3 200 т/ч)
• Коммерческий учет
• Загрузка судов
• Загрузка железнодорожных вагонов
• Измерения на трубопроводах
• Бункеровка морских судов
• Приготовление кормов и смешивание топлива

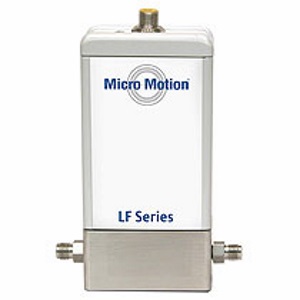

Кориолисовые расходомеры и плотномеры серии LF для измерения в условиях сверхнизкого расхода
Кориолисовые расходомеры и плотномеры Micro Motion серии LF представляют собой наиболее компактные в своем классе приборы из числа имеющихся на рынке. Отличительной особенностью этих приборов является возможность их гибкого масштабирования в соответствии с условиями конкретного техпроцесса. Благодаря своей компактности (занимаемая площадь не более карманного органайзера) эти расходомеры могут устанавливаться в условиях ограниченного пространства и обеспечивают прецизионность измерений при очень низком расходе.
Преимущества кориолисовых расходомеров
• Универсальное устройство устанавливается непосредственно в трубопровод и позволяет измерять массовый расход, плотность, концентрацию, объемный расход и температуру
• Превосходная точность вне зависимости от технологической среды, особенностей процесса и внешних условий эксплуатации
• Высокая прочность, возможность установки в любом месте, вне зависимости от условий потока или конфигурации участков трубопровода.
• Благодаря отсутствию движущихся внутренних деталей нет необходимости в техническом обслуживании и ремонте
| Технические характеристики | |
| Точность измерения массового расхода: | В стандартном исполнении: +/-1,0% от значения расхода На заказ: +/-0,50% от значения расхода |
| Точность измерения плотности: | +/- 0,005 г/см3 |
| Детали, контактирующие с рабочей средой | Нержавеющая сталь 316/316L Нержавеющая сталь 302 и 316 (детали фильтра, устанавливаемого на заказ) |
| Диапазон рабочих температур | от 32°F до 149°F (от 0°C до 65°C) |
| Номинальное давление | В стандартном исполнении: 500 фунт/кв. дюйм (35 бар) На заказ: 1500 фунт/кв. дюйм (100 бар) |
| Модель серии LF | Максимальный расход (жидкость) | Типовой расход (газ) | ||
| Британские единицы | Метрические единицы | Британские единицы | Метрические единицы | |
| LF2M | 0,84 фунт/ч | 0,38 кг/ч | 0,227 фунт/ч | 0,103 кг/ч |
| LF3M | 2,21 фунт/ч | 1,0 кг/ч | 0,893 фунт/ч | 0,405 кг/ч |
| LF4M | 69,54 фунт/ч | 27,0 кг/ч | 8,026 фунт/ч | 3,64 кг/ч |
Кориолисовые расходомеры Micro Motion серии LF отличаются высочайшей точностью и гарантируют непревзойденную точность измерений при очень низком расходе.
• Исследования катализаторов химических реакций
• Ввод химреагентов
• Системы дозирования
• Газы высокого давления
• Измерение параметров жидкостей и газов при низком расходе
• Нанесение прецизионных покрытий
• Управление дозирующими насосами
• Метрология
• Научно-исследовательские лаборатории
• Нанесение тонких вакуумных покрытий

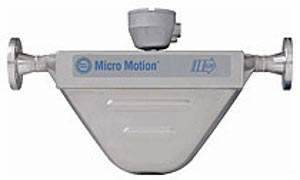

Кориолисовые расходомеры общепромышленного назначения серии R
Кориолисовые расходомеры Micro Motion серии R имеют простую и надежную конструкцию, обладают всеми основными преимуществами данного вида расходомеров и используются для базовых измерений в различных отраслях промышленности.
Преимущества кориолисовых расходомеров
• Универсальное устройство устанавливается непосредственно в трубопровод и позволяет измерять массовый расход, концентрацию, объемный расход и температуру
• Превосходная точность вне зависимости от технологической среды, особенностей процесса и внешних условий эксплуатации
• Высокая прочность, возможность установки в любом месте, вне зависимости от условий потока или конфигурации участков трубопровода.
• Благодаря отсутствию движущихся внутренних деталей нет необходимости в техническом обслуживании и ремонте
| Технические характеристики | |
| Точность измерения массового расхода | +/-0,5% от значения расхода |
| Точность измерения объемного расхода | +/-0,5% от значения расхода |
| Точность измерения расхода газа | +/-0,75% от значения расхода |
| Детали, контактирующие с рабочей средой | Нержавеющая сталь 316L |
| Диапазон рабочих температур | от -40 до 300° F (от -40 до 150° C) |
| Номинальное давление | от 1450 до 2300 psi (от 100 до 158 бар) |
* Приведенные характеристики могут различаться в зависимости от модели датчика или преобразователя
| Модель серии R | Диаметр условного прохода присоединяемого трубопровода | Максимальный массовый расход | Максимальный объемный расход | |||
| Британские единицы | Метрические единицы | Британские единицы | Метрические единицы | Британские единицы | Метрические единицы | |
| R025 | от 1/4 до 1/2 дюйма | от 6 до 13 мм | 100 фунтов/мин | 2720 кг/ч | 12 гал/мин | 2720 л/ч |
| R050 | от 1/2 до 1 дюйма | от 13 до 25 мм | 300 фунтов/мин | 8160 кг/ч | 36 гал/мин | 8160 л/ч |
| R100 | от 1 до 2 дюймов | от 25 до 50 мм | 1200 фунтов/мин | 32650 кг/ч | 144 гал/мин | 32650 л/ч |
| R200 | от 2 до 3 дюймов | от 50 до 75 мм | 3200 фунтов/мин | 87100 кг/ч | 384 гал/мин | 87100 л/ч |
Кориолисовые расходомеры Micro Motion серии R обладают высокой точностью измерений расхода и высочайшей надежностью, отличаются простотой в установке и эксплуатации и идеально подходят для измерений в системах общего назначения.
• Общие технологические процессы.
• Некритичные условия применения.
• Вода.

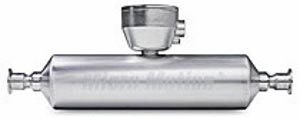

Полнопроходные кориолисовые расходомеры и плотномеры серии T с прямой трубкой
Расходомеры Micro Motion серии T отличаются непревзойденными характеристиками измерения расхода и имеют полнопроходную конструкцию с прямой трубкой. Все детали приборов серии T, контактирующие с измеряемой средой, изготавливаются из титана, который обладает высочайшей коррозионной стойкостью. Приборы имеют конструкцию с устойчивой к засорению проточной частью, допускающей внутреннюю очистку, и с возможностью автоматического дренажа.
Преимущества кориолисовых расходомеров
• Универсальное устройство устанавливается непосредственно в трубопровод и позволяет измерять массовый расход, плотность, концентрацию, объемный расход и температуру
• Превосходная точность вне зависимости от технологической среды, особенностей процесса и внешних условий эксплуатации
• Высокая прочность, возможность установки в любом месте, вне зависимости от условий потока или конфигурации участков трубопровода.
• Благодаря отсутствию движущихся внутренних деталей нет необходимости в техническом обслуживании и ремонте
Кориолисовые расходомеры Micro Motion серии T имеют простую конструкцию с прямой трубкой, отличаются непревзойденными рабочими характеристиками и являются идеальным выбором для применения в пищевой и фармацевтической промышленности.
• Управление дозированием.
• Загрузка биореакторов.
• Смешивание.
• Процессы безразборной мойки/стерилизации.
• Измерения концентрации и плотности.
• Наполнение и дозирование.
• Измерение расхода газов.
• Среды высокой степени чистоты.
• Массовый баланс.
• Закачка жидкостей для воздействия на пласт при разработке нефтяных месторождений.
• Управление технологическим процессом.
• Загрузка реакторов.
• Сертифицированные технологические процессы.
| Технические характеристики | |
| Точность измерения массового расхода | +/-0,15% от значения расхода |
| Точность измерения объемного расхода | +/-0,25% от значения расхода |
| Точность измерения расхода газа | +/- 0,50% от значения расхода |
| Точность измерения плотности | +/-0,002 г/см3 (+/-2,0 кг/м3) |
| Детали, контактирующие с рабочей средой | Титан марки 9 (ASTM) |
| Диапазон рабочих температур | от -60°F до 300ºF (от -50°C до 150ºC) |
| Номинальное давление | 1450 фунтов/кв. дюйм (100 бар) |
* Приведенные характеристики могут различаться в зависимости от модели датчика или преобразователя
| Модель серии T | Типовой диаметр трубопровода | Максимальный расход | ||
| Британские единицы | Метрические единицы | Британские единицы | Метрические единицы | |
| T025 | от 1/4 до 1/2 дюйма | от 6 до 13 мм | 25 фунтов/мин | 680 кг/ч |
| T050 | от 1/2 до 3/4 дюйма | от 13 до 19 мм | 140 фунтов/мин | 3800 кг/ч |
| T075 | от 3/4 до 1 дюйма | от 19 до 25 мм | 500 фунтов/мин | 14000 кг/ч |
| T100 | от 1 до 1-1/2 дюйма | от 25 до 40 мм | 1100 фунтов/мин | 30000 кг/ч |
| T150 | от 1-1/2 до 2 дюймов | от 40 до 50 мм | 3200 фунтов/мин | 87000 кг/ч |
