Расходомеры Rosemount
Каталог Электромагнитные расходомеры Rosemount 8700Rosemount — американская компания, с 1976 — бренд компании Emerson под именем которого производятся и продаются измерительные приборы давления, температуры, уровня и расхода.
Основное производство расположено в Шанхассен, Миннесота с 1200 работающих сотрудников, и является одним из самых больших местных предприятий.
Производство в России сосредоточено в г. Челябинск в Метране для сборки датчиков давления, расходомеров и датчиков температуры Rosemount.
Портфолио продуктов Rosemount представляет собой полную линейку контрольно-измерительных приборов для измерения давления, температуры, расхода, уровня, а также для систем аварийного отключения. Во всех отраслях перерабатывающей промышленности приборы Rosemount устанавливаются чаще, чем приборы какой-либо другой марки.
Вихревые расходомеры Rosemount
Вихревые расходомеры Rosemount позволяют добиться наилучших результатов измерений благодаря уменьшению потенциальных мест утечек и использованию сенсоров, не требующих уплотнителей и отличающихся высокой стойкостью к вибрации, а также упрощению монтажа благодаря встроенным коническим переходам расходомеров Reducer™.

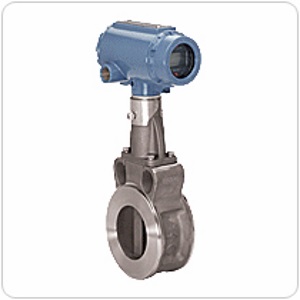

Rosemount 8800D
Вихревые расходомеры Rosemount 8800 могут применяться для измерения расхода жидкости, газа и пара. Превосходные рабочие характеристики расходомеров Rosemount 8800 дают возможность использовать их для измерения расхода в наиболее сложных условиях благодаря следующим особенностям:
• Исключение вероятности засорения импульсных трубок (и других вихревых датчиков).
• Применение корпусов без прокладок уменьшает количество потенциальных мест утечки.
• Использование сенсора со сбалансированной массой и адаптивной цифровой обработки сигнала обеспечивает устойчивость к вибрации.
Уникальная конструкция с изолированным сенсором (пьезоэлементом) позволяет выполнять его замену без нарушения герметичности оборудования.
Основные характеристики
| Погрешность измерения расхода | ±0,65% от значения расхода для жидкостей ±1% от значения расхода для газа и пара |
| Динамический диапазон | 38:1 |
| Выходной сигнал | 4-20 мА, HART® 4-20 мА, HART® и импульсный выход с возможностью масштабирования FOUNDATION™ fieldbus с 2 аналоговыми входными блоками, 1 функциональным блоком резервного активного планировщика связей (Backup Link Active Scheduler) и 1 функциональным блоком интегратора (по дополнительному заказу также с 1 функциональным блоком ПИД-регулирования) |
| Материал деталей, контактирующих со средой | Нержавеющая сталь 316 ⁄ 316L и CF3M Никелевый сплав C-22 и CW2M |
| Варианты исполнения фланцев | ANSI класс 150 – 1500 DIN PN 10 – PN 160 JIS 10K – 40K Фланцы с различными видами поверхности |
| Рабочая температура | от -200°C до 427°C (от -330°F до 800°F) |
| Диаметр трубопровода | Фланцевое исполнение – от 15 до 300 мм (от ½ дюйма до 12 дюймов) Бесфланцевое исполнение – от 15 до 200 мм (от ½ дюйма до 8 дюймов) Сдвоенное исполнение – от 15 до 300 мм (от ½ дюйма до 12 дюймов) |
Rosemount 8800 с опцией CriticalProcess™
Вихревой расходомер Rosemount с опцией CriticalProcess™ был разработан для повышения эксплуатационной готовности и общей безопасности систем. Данная возможность позволяет пользователям выполнять проверку рабочих параметров вихревого сенсора при одновременном обеспечении дополнительного уровня безопасности в критичных системах.
Вихревой расходомер CriticalProcess™ отличается следующими особенностями:
• Уникальная конструкция с изолированным от измеряемой среды сенсором вихрей (пьезоэлемент).
• Возможность технического обслуживания вихревого сенсора без останова технологического процесса.
• Позволяет свести к минимуму время простоя технологического оборудования и повысить эксплуатационную готовность без необходимости монтажа байпасных трубопроводов.
• Возможность обслуживания расходомера без остановов технологического процесса.
• Увеличение эксплуатационной готовности оборудования.
При техническом обслуживании, поиске и устранении неисправностей вихревого расходомера Rosemount 8800D, опция CriticalProcess™ позволяет исключать контакт обслуживающего персонала с технологической средой, и благодаря этому повышается безопасность.
Преимущества и ценность
• Сокращение затрат на установку
• Повышение безопасности, улучшение условий труда и защиты окружающей среды
• Доступность результатов измерений
| Погрешность измерения расхода | ±0,65% от значения расхода для жидкостей ±1% от значения расхода для газа и пара |
| Динамический диапазон | 38:1 |
| Выходной сигнал | 4-20 мА, HART® 4-20 мА, HART® и импульсный выход с возможностью масштабирования FOUNDATION™ fieldbus с 2 аналоговыми входными блоками, 1 функциональным блоком резервного активного планировщика связей (Backup Link Active Scheduler) и 1 функциональным блоком интегратора (по дополнительному заказу также с 1 функциональным блоком ПИД-регулирования) |
| Материал деталей, контактирующих со средой | Нержавеющая сталь 316 ⁄ 316L и CF3M Никелевый сплав C-22 и CW2M О возможности применения других материалов следует проконсультироваться с изготовителем. |
| Варианты исполнения фланцев | ANSI, класс 150 – 1500 DIN PN 10 – PN 160 JIS 10K – 40K Фланцы с различными видами поверхности |
| Рабочая температура | от -200°C до 427°C (от -330°F до 800°F) |
| Диаметр трубопровода | Фланцевое исполнение – от 15 до 300 мм (от ½ дюйма до 12 дюймов) Сдвоенное исполнение – от 15 до 300 мм (от ½ дюйма до 12 дюймов) |

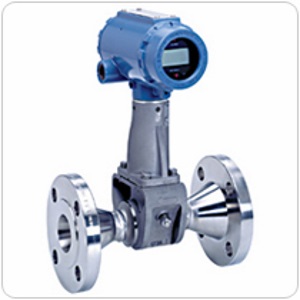

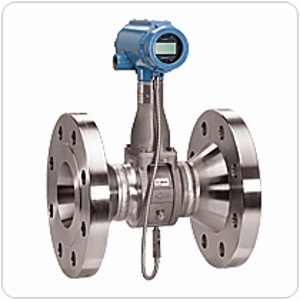

Rosemount 8800 со встроенными коническими переходами
Вихревой расходомер со встроенными коническими переходами Reducer позволяет измерять меньшие расходы, чем другие вихревые расходомеры. Преимущество состоит в простоте установки, что позволяет уменьшить проектные риски и минимизировать затраты на установку.
межфланцевое расстояние расходомеров со встроенными коническими переходами 8800 соответствует межфланцевому расстоянию традиционных вихревых расходомеров серии 8800.
При изменении условий технологического процесса во время реализации проекта можно взаимозаменить вихревой расходомер со встроенными коническими переходами и традиционный вихревой расходомер 8800 без изменения конструкции трубопроводов.
Преимущества:
• Надежность Rosemount Используются те же электронный блок, преобразователь и корпус сенсора, что и в расходомерах Rosemount 8800
• Меньшие затраты – Устраняет необходимость сборки и приварки внешних сужающих устройств на месте монтажа Сокращение затрат на установку до 50%.
• Расширенные диапазона измерения расхода – Применение вихревого расходомера Rosemount 8800 со встроенными коническими переходами позволяет в два раза уменьшить нижнюю границу измеряемого расхода.
• Снижение проектных рисков – Вихревые расходомеры с коническими переходами и традиционные фланцевые вихревые расходомеры имеют одинаковое межфланцевое расстояние . Поэтому любой из них можно использовать, не изменяя конструкцию трубопровода
• Выпускаются во фланцевом исполнении, типоразмер 1 – 300мм (12 дюймов), из нержавеющей стали и никелевого сплава C.
• Доступны исполнения с HART® или FOUNDATION™ Fieldbus протоколами
| Погрешность измерения расхода | ±0,6% от значения расхода для жидкостей (±1,00% при диаметре трубопровода 150 мм (6 дюймов) и более) ±1% от значения расхода для газа и пара (±1,50% при диаметре трубопровода 150 мм (6 дюймов) и более) |
| Динамический диапазон | 38:1 |
| Выходной сигнал | 4-20 мА, HART® 4-20 мА, HART® и импульсный выход с возможностью масштабирования FOUNDATION™ fieldbus с 2 аналоговыми входными блоками, 1 функциональным блоком резервного активного планировщика связей (Backup Link Active Scheduler) и 1 функциональным блоком интегратора (по дополнительному заказу также с 1 функциональным блоком ПИД-регулирования) |
| Материал деталей, контактирующих со средой | Нержавеющая сталь 316 ⁄ 316L и CF3M Никелевый сплав C-22 и CW2M О возможности применения других материалов следует проконсультироваться с изготовителем. |
| Варианты исполнения фланцев | ANSI, класс 150 – 900 DIN PN 10 – PN 160 JIS 10K – 40K Фланцы с различными видами поверхности |
| Рабочая температура | от -200°C до 427°C (от -330°F до 800°F) |
| Диаметр трубопровода | Фланцевое исполнение – от 25 до 300 мм (от 1 до 12 дюймов) |

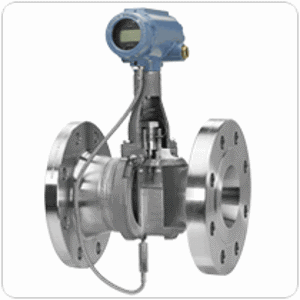

Многопараметрический Rosemount 8800 Multivariable™
Многопараметрические вихревые расходомеры MultiVariable™ позволяют сэкономить до 30% на каждый установленный прибор за счет исключения необходимости внешней компенсации температуры при измерении расхода насыщенного пара.
• Встроенный датчик температуры обеспечивает измерение массового расхода насыщенного пара с компенсацией температуры
• Съемный датчик температуры исключает необходимость останова технологического процесса для проверки или замены датчика
• Возможность выбора выходного сигнала массового расхода, объемного расхода или температуры
| Погрешность измерения расхода | ±0,65% от значения расхода для жидкостей ±1% от значения расхода для газа и пара |
| Погрешность датчика температуры | ±1,2°C (2,2°F) |
| Погрешность измерения массового расхода | ±2,0% от значения расхода для насыщенного пара |
| Динамический диапазон | 38:1 |
| Выходной сигнал | 4-20 мА, HART® 4-20 мА, HART® и импульсный выход с возможностью масштабирования |
| Материал деталей, контактирующих со средой | Нержавеющая сталь 316 ⁄ 316L и CF3M О возможности применения других материалов следует проконсультироваться с изготовителем. |
| Варианты исполнения фланцев | ANSI класс 150 – 600 DIN PIN 10 – 100 Фланцы с различными видами уплотнительных поверхностей |
| Рабочая температура | от -200°C до 427°C (от -330°F до 800°F) |

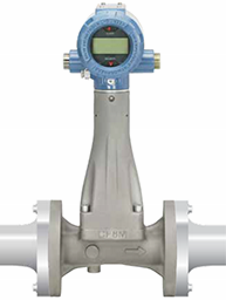

Rosemount 8600
Вихревый расходомер Rosemount 8600 повышает надежность и снижает стоимость монтажа путем сведения к минимуму возможных мест утечки и устранения необходимости в импульсных линиях.
• Сокращение монтажных затрат
• Простота установки
• Повышенная надежность
• Широкий диапазон измерений
Преимущества
• Сокращение монтажных затрат
• Простота установки
• Повышенная надежность
• Превосходный диапазон измерения
| Погрешность измерения расхода | ± 0,75% расхода для жидкостей ± 1% расхода для газа и пара |
| Динамический диапазон | 30:1 |
| Выходной сигнал | 4-20 мА, HART® 4-20 мА, HART® и импульсный выход с возможностью масштабирования |
| Материал деталей, контактирующих со средой | Нержавеющая сталь – CF3M |
| Варианты исполнения фланцев | Класс по ANSI от 150 до 300 DIN от PN 10 до PN 40 |
| Рабочая температура | От -50°C до 250°C (от -58°F до 482°F) |
| Диаметр трубопровода | Фланцевое исполнение - от 25 до 200 мм |

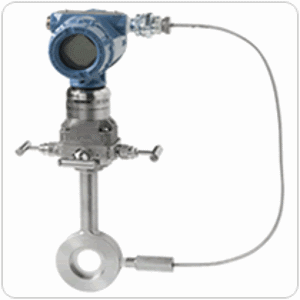

Преобразователи расхода переменного перепада давления Rosemount
Инновационная технология Rosemount для измерения расхода по принципу переменного перепада давления, созданная на базе проверенной временем и хорошо зарекомендовавшей себя традиционной технологии, позволяет расширить возможности при измерении расхода.
Многопараметрические преобразователи Rosemount
Многопараметрические преобразователи Rosemount предназначены для одновременного измерения перепада давления, статического давления и температуры среды для точного вычисления в реальном времени массового расхода, расхода энергии и суммарного расхода с поправкой на параметры измеряемой среды.

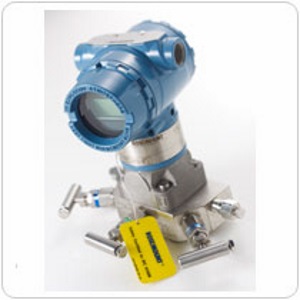

3051S MultiVariable
Многопараметрические преобразователи Rosemount 3051S MultiVariable, сочетающие технологию MultiVariable с передовой масштабируемой платформой 3051S, обладают непревзойденными эксплуатационными характеристиками и возможностями.
| Тип измерений | Многопараметрические измерения |
| Выходной сигнал | HART® |
| Основная погрешность | Расход: ±0,65% при измерении расхода в динамическом диапазоне 14:1 Перепад давления: ±0,04% показаний перепада давления в динамическом диапазоне 200:1 Абсолютное и избыточное давление: ± 0,25 % шкалы в динамическом диапазоне 200:1 Интерфейс термометра сопротивления для измерения температуры процесса: ± 0,37 ºC - Калибровка первичного элемента с использованием постоянных Каллендара-Ван Дюзена |
| Долговременная стабильность измерений | Стабильность – 10 лет |
| Гарантия | Срок ограниченной гарантии – 12 лет |
| Параметры | Массовый расход, объемный расход и расход энергии Суммарный расход Перепад давления Статическое давление (избыточное и абсолютное) Температура среды |
| Доступно Типы расчетов | Скомпенсированный Массовый расход и расход энергии Выдача значения параметра процесса без преобразования |
| Доступно Измерение комбинации выходных сигналов | Перепад давления, статическое давление, температура среды Перепад давления и статическое давление Перепад давления и температура среды Перепад давления |
| Конфигурация Программное обеспечение | 3051SMV Engineering Assistant 6.1 |

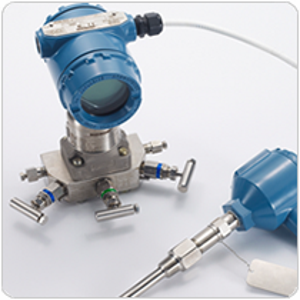

3095 MultiVariable
Многопараметрические преобразователи Rosemount 3095 обеспечивают точное измерение перепада давления, статического давления и температуры технологического процесса и позволяют динамически вычислять массовый расход с поправкой на параметры измеряемой среды. В отличие от традиционных расходомеров, измеряющих только один параметр технологического процесса, многопараметрические расходомеры Rosemount 3095 одновременно измеряют все параметры, необходимые для точного расчета расхода.
Преимущества
• Стабильная работа в течение десяти лет в реальных условиях эксплуатации.
• Высочайшая надежность, гарантия 12 лет.
• Платформа Coplanar™ позволяет работать с расходомерами переменного перепада давления .
• Лучшие эксплуатационные характеристики с погрешностью измерений перепада давления не более ± 0,05%.
• Измерение трех параметров - перепада давления, статического давления и температуры - при помощи одного устройства.
3095FB | 3095FC | |
| Выходной сигнал | MODBUS | MODBUS |
| Переменные | Перепад давления, избыточное/абсолютное давление, температура | Перепад давления, избыточное/абсолютное давление, температура, массовый расход, расход энергии |
| База данных технологических сред | Природный газ, пар и вода | |
Первичный элемент База данных | Диафрагма AGA, осредняющая напорная трубка Annubar 485 | |
| Регистрация и архивирование данных | API21.1 Более 35 дней | |
| Программная маркировка | Интерфейс пользователя 3095FB | Интерфейс пользователя 3095FC |

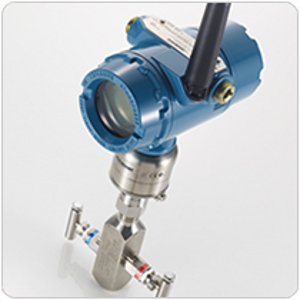

Rosemount 3051S
Rosemount 3051S – единственный в своем роде преобразователь с масштабируемой архитектурой, который обеспечивает основу интегрированных решений для измерения давления, расхода и уровня.
| Тип измерения | Дифференциальное, избыточное, абсолютное и многопараметрическое давление |
| Выходной сигнал | HART®, WirelessHART™, FOUNDATION™ fieldbus |
| Базовая погрешность | ±0,025 % от шкалы |
| Суммарная точность | ±0,1 % от шкалы |
| Перенастройка диапазона | 200:1 |
| Долговременная стабильность показаний | Срок стабильной работы – 10 лет |
| Гарантия | Срок ограниченной гарантии – 12 лет |

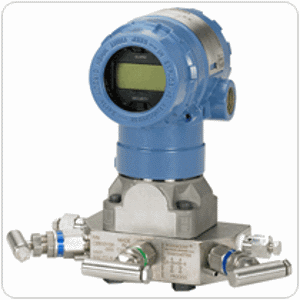

Rosemount 3051
Преобразователь Rosemount 3051 является стандартом в области измерения давления, уровня и расхода в промышленности, гарантируя проверенную на практике достоверность результатов.
Функция диагностики питания Rosemount 3051 Power Advisory Diagnostics позволяет выявлять неисправности приборов и электрических контуров еще до того, как они возникнут.
Технические характеристики:
| Тип измерений | Перепад давления, избыточное, абсолютное давление, уровень, расход |
| Выходной сигнал | 4-20 мА HART (версии 5 и 7) |
| Основная погрешность | + 0,04% диапазона |
| Общие эксплуатационные характеристики | + 0,12% диапазона |
| Долговременная стабильность показаний | ± 0,125 % верхнего предела измерений в течение 5 лет |
| Диапазон перенастройки пределов измерений | 150:1 |
Датчики давления Rosemount 2051
Датчики серии Rosemount 2051 позволяют измерять давление с гарантированной достоверностью результатов.
Датчик давления Rosemount 2051 предназначен для измерения разности давлений, избыточного и абсолютного давления и непрерывного преобразования значения измеряемого параметра в аналоговый, либо цифровой выходной сигнал. Датчик изготавливается из различных материалов и с разными вариантами технологических соединений. Применим для измерений давления, уровня и расхода. Платформа Coplanar™ с гибкими возможностями настройки дает возможность легко подобрать прибор для измерения давления, уровня и расхода в соответствии с заданными требованиями и снизить стоимость проекта и расходы на текущее техническое обслуживание.
Преимущества:
1. Различные варианты исполнения – фланец Coplanar, традиционное фланцевое соединение, штуцерное исполнение, фланцы уровня – позволяют выбрать прибор, соответствующий конкретным условиям эксплуатации
2. Поддерживаются протоколы 4–20 мА HART®, FOUNDATION™ fieldbus, PROFIBUS PA, 1-5 В пост. тока HART® Low Power (с низким энергопотреблением), что обеспечивает простоту интеграции в любую систему
3. Контактирующие со средой материалы из нержавеющей стали, сплава C-276 или тантала дают возможность подобрать прибор в соответствии с требованиями технологического процесса
4. ЖК-индикатор с гибкими возможностями конфигурирования отображения параметра процесса, процента диапазона и диагностических сообщений
5. Корпуса из алюминия и нержавеющей стали для эксплуатации в любых условиях окружающей среды
| Тип измерений | Перепад давлений, избыточное, абсолютное давление, уровень и расход |
| Выходной сигнал | 4-20 мА HART®, FOUNDATION™ Fieldbus, PROFIBUS PA, HART® Low Power (с низким энергопотреблением) 1–5 В пост. тока. |
| Основная погрешность | ± 0,065 % от диапазона |
| Долговременная стабильность показаний | 0,1 % верхнего предела измерений в течение 2 лет |
| Диапазон перенастройки пределов измерений | 100:1 |

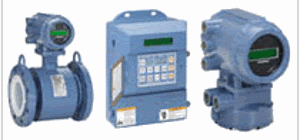

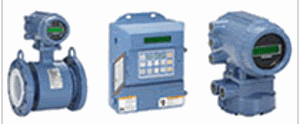

Электромагнитные расходомеры Rosemount
Электромагнитные расходомеры Rosemount обладают лучшими в своем классе рабочими характеристиками и повышенной надежностью и имеют функции интеллектуальной диагностики, что позволяет удовлетворить требования пользователей в различных отраслях промышленности.
Rosemount серии E
Электромагнитные расходомеры Rosemount серии E имеют герметичный корпус, что делает их идеальным выбором для применения в жестких условиях, когда существует опасность проникновения внутрь расходомера влаги и загрязняющих веществ.
Преимущества
• Улучшается процесс монтажа в результате диагностики заземления и электропроводки
• Упрощение технического обслуживания благодаря контролю неисправности катушки и преобразователя
• Упрощение проверки состояния расходомера благодаря функции самодиагностики 8714i
• Совершенствование управления технологическим процессом
• Улучшенные характеристики
• Возможность выбора частоты возбуждения катушки
• Адаптивная цифровая обработка сигнала
• Диагностика высокого уровня "шума" технологического процесса
• Функция обнаружения пустой трубы
Технические характеристики
| Погрешность | До 0,15% от значения объемного расхода при динамическом диапазоне 13:1, 0,25% при динамическом диапазоне 40:1 |
| Диагностика | Диагностика расходомера на месте эксплуатации, контроль неисправностей связанных с заземлением и проводкой, контроль высокого уровня "шума" технологического процесса, обнаружение пустой трубы и неисправности преобразователя и сенсора |
| Совместимость | Все сенсоры Rosemount: 8705, 8711, 8721, 8707 Универсальные возможности позволяют использовать преобразователи серии E с сенсорами других производителей, работающими от переменного и постоянного тока. |
| Питание | 90-220 В переменного тока, 50-60 Гц или 12-42 В постоянного тока |
| Потребляемая мощность | Максимальная мощность 10 ватт |
| Класс защиты корпуса | 8732E: тип 4x, IEC 60529, IP66 8712E: тип 4x, IP66 |
Система электромагнитного расходомера Rosemount с высоким уровнем сигнала
Сенсор с высоким уровнем сигнала 8707 и преобразователь с высоким уровнем сигнала 8712H образуют систему электромагнитного расходомера Rosemount с высоким уровнем сигнала. Этот расходомер обеспечивает стабильность измерений при измерениях в условиях с высоким уровнем шумов при сохранении преимуществ технологии с питанием постоянным током. Увеличенная мощность сигнала в расходомерах Rosemount с высоким уровнем сигнала, в сочетании с расширенными средствами обработки сигнала и современными технологиями фильтрации делают эти расходомеры отличным решением для измерения расхода в самых проблемных условиях.
• Преобразователь 8712H оснащен удобным корпусом с двумя отсеками для настенного монтажа, а также интуитивно понятным локальным индикатором для работы с прибором на месте установки.
• Система расходомера с высоким уровнем сигнала позволяет снизить колебания параметров процесса и обеспечивает стабильный выходной сигнал расхода.
• Идеальное решение для измерения расхода в условиях с самым высоким уровнем "шума" в целлюлозно-бумажной и горнодобывающей промышленности.
• Ускоренный запуск благодаря локальному интерфейсу оператора
• Возможность двойной калибровки позволяет сократить требуемый запас сенсоров
• Лучшая в мире стабильность измерения расхода шламов даже в самых сложных условиях
• Измерение расхода для регулирования плотности бумаги на целлюлозно-бумажных предприятиях.
• Расход щелока на целлюлозно-бумажных предприятиях.
• Расход бумажной массы на целлюлозно-бумажных предприятиях.
• Рудничные шламы с высоким содержанием твердых частиц (>30%).
Технические характеристики:
| Погрешность | До ±0,25% от значения объемного расхода при динамическом диапазоне 13:1, ±0,5% при динамическом диапазоне 40:1 |
| Диагностика | Неисправности преобразователя и сенсора, контроль отсутствия измеряемой среды в трубопроводе |
| Совместимость | Преобразователь 8712H совместим только с сенсором 8707 с высоким уровнем сигнала. Сенсор 8707 может использоваться с преобразователем 8712H или с любым преобразователем серии E (для этого во время заказа необходимо выбрать исполнение с двойной калибровкой D2). |
| Питание | 115 В переменного тока ±10%, 50-60 Гц |
| Потребляемая мощность | Не более 300 Вт |

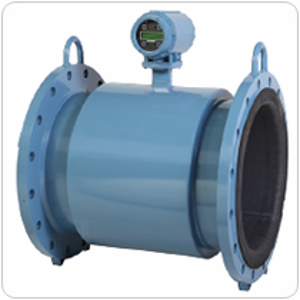

Фланцевые сенсоры Rosemount 8705
Электромагнитные расходомеры серии 8700 обеспечивают беспрепятственное измерение расхода, идеально подходящее для измерения любой электропроводящей технологической среды. Широкий выбор материалов дает возможность подобрать сенсоры для измерения расхода практически любых сред – от жидкостей с высокой коррозионной активностью до волокнистых шламов, измерение расхода которых при помощи других приборов часто затруднено. Электромагнитные расходомеры Rosemount обеспечивают точное измерение расхода вне зависимости от колебаний плотности, температуры, давления и вязкости.
Преимущества
• Сочетают в себе фланцевую конструкцию и простой дизайн, повышающий надежность. Предлагаются варианты исполнения размером от 15 до 900 мм (от 0,5 до 36 дюймов) с самыми различными материалами деталей, контактирующих со средой, для работы практически с любыми электропроводящими средами.
• Корпус изготавливается из углеродистой стали и имеет полностью сварную конструкцию, обеспечивающую его герметичность. Корпус также имеет дополнительные отсеки вокруг электродов для предотвращения утечек.
• Для датчиков с футеровкой из PTFE возможен заказ протектора футеровки для дополнительной защиты от повреждения во время монтажа и от износа передней кромки.
Технические характеристики
| Погрешность | До 0,15% объемного расхода при динамическом диапазоне 13:1, 0,25% при динамическом диапазоне 40:1 |
| Диаметр трубопровода | 15-900 мм (½-36 дюймов) |
| Материалы футеровки | PTFE, ETFE, PFA, полиуретан, неопрен, Linatex. О возможности применения других материалов следует проконсультироваться с изготовителем |
| Материал электродов | ASME B16.5, класс 150-2500 DIN PN 10-40 AS 2129, таблицы D и E AWWA C207, таблица 3, класс D (только диаметры 30-36 дюймов) |
| Защита от перенапряжения | IP68 (рекомендуется с герметичными кабельными вводами) |
Бесфланцевый сенсор Rosemount 8711
Преимущества
• Бесфланцевая конструкция – минимальные размеры и масса.
• Типоразмеры от 4 до 200 мм (от 0,15 до 8 дюймов) .
• Датчики с футеровкой из ETFE выпускаются в вариантах исполнения с различными материалами электродов, которые могут применяться для измерения расхода большинства видов сред.
• Датчики с футеровкой из PTFE могут использоваться в технологических процессах, для которых необходимо наличие сертификата FDA.
Технические характеристики:
| Погрешность | До 0,15% от значения объемного расхода при динамическом диапазоне 13:1, 0,25% при динамическом диапазоне 40:1 |
| Типоразмер | 4-200 мм (0,15-8 дюймов) |
| Материалы футеровки | ETFE, PTFE и PFA |
| Материал электродов | Нержавеющая сталь 316L, никелевый сплав, платина, тантал, титан. О возможности применения других материалов следует проконсультироваться с изготовителем |
| Номинал фланца | ASME B16.5, класс 150-300 DIN PN 10-40 |

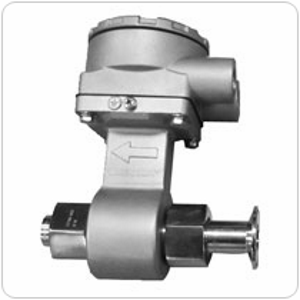

Сенсор гигиенического исполнения Rosemount 8721
Преимущества:
• Контактирующие с измеряемой средой поверхности выполнены из разрешенных FDA материалов, отвечающих требованиям стандартов 3-A и EHEDG.
• Сенсор допускает возможность безразборной мойки и стерилизации, внутренний диаметр сенсора соответствует внутреннему диаметру трубопровода, что исключает образование неочищаемых ступенчатых переходов.
• Доступен широкий выбор вариантов технологических соединений, применяемых в пищевой и фармацевтической промышленности и производстве напитков, и легкодоступными технологическими уплотнениями, упрощающими проведение контроля и технического обслуживания.
• Компактный цельносварной корпус полностью изготовлен из нержавеющей стали, все ответственные соединения помещены внутрь защитной оболочки, что обеспечивает полную герметичность и защиту внутренних деталей и электропроводки от пара под давлением, воды и применяемых при дезинфекции химических веществ.
Технические характеристики:
| Погрешность | До 0,15% от значения объемного расхода при динамическом диапазоне 13:1, 0,5% при динамическом диапазоне 40:1 |
| Типоразмер | 15-100 мм (½-4 дюйма) |
| Материалы футеровки | PFA |
| Материал электродов | Нержавеющая сталь 316L, никелевый сплав, платина |
| Технологические соединения | Соединение Tri-Clamp® для применения в пищевой и медицинской промышленности Соединение IDF (винтовое) для применения в пищевой и медицинской промышленности Патрубок под приварку DIN 11851 (размеры в дюймах и метрические размеры) DIN 11864 (-1 и -2, форма A) SMS 1145 Патрубок под приварку DEN US 50 |
| Сертификаты на продукцию | 3-A, EHEDG, тип EL, PMO (M-b-350) |
Расходомеры серии E с функциями расширенной диагностики
Электромагнитные расходомеры Rosemount серии E с функциями расширенной диагностики позволяют получить больше информации о КИП и технологическом процессе, чем любые другие электромагнитные расходомеры, предлагаемые на рынке. Полученная с их помощью информация дает возможность повысить эффективность принятия решений и управления предприятием.
Преимущества
| Базовые функции диагностики | Обнаружение отсутствия измеряемой среды в трубопроводе Обнаружение отказа электроники под действием высокой температуры Обнаружение неисправности преобразователя Обнаружение неисправности сенсоров |
| Пакет диагностики (DA1 / D01) | Обнаружение замыкания на землю и обрыва провода Обнаружение высокого уровня "шума" сигнала измерения |
| Пакет диагностики (DA2 / D02) | Диагностика расходомеров 8714i Проверка рабочих характеристик преобразователя Проверка рабочих характеристик сенсора Проверка исправности цепи катушки Проверка исправности цепи электродов Аналоговый контур (только 8732E в исполнении HART) |
| Совместимость | Все электромагнитные расходомеры Rosemount серии E 8732E HART или FOUNDATION™ Fieldbus 8712E HART Все сенсоры Rosemount – 8705, 8707, 8711, 8721 Функции диагностики также доступны для преобразователей серии E, работающих с сенсорами других производителей с применением функции универсальных возможностей серии E |
Электромагнитные расходомеры Rosemount 8750W
Электромагнитный расходомер Rosemount 8750W – это идеальное решение для измерения расхода воды, сточных вод и для общих применений. Цельносварной корпус сенсора выдерживает продолжительную вибрацию, а двухсекционный корпус преобразователя предотвращает попадание влаги на электронные компоненты, в результате чего снижается стоимость жизненного цикла и максимально увеличивается время безотказной работы прибора. Каждый расходомер проходит полный цикл заводских испытаний, что делает его готовым к эксплуатации сразу «из коробки». Возможности расширенной диагностики позволяют избегать незапланированных простоев. Расходомер Rosemount 8750W может быть оборудован простым в использовании локальным интерфейсом оператора, который значительно упрощает процесс принятия решений прямо в месте установки прибора.
Приборы Rosemount для измерения расхода по методу переменного перепада давления
Инновационная технология Rosemount для измерения расхода по методу перепада давлений расширяет возможности измерения расхода за счет применения проверенной временем технологии.
Расходомеры с осредняющей напорной трубкой Annubar и первичные элементы Rosemount
3051SFA, 3095MFA, 3051CFA, 2051CFA, 485, 585
Функциональные характеристики расходомеров Rosemount Annubar:
• Лучшие в своем классе расходомеры переменного перепада давления интегральной конструкции
• Минимальные потери давления обеспечивают энергосбережение
• Конструкция со встроенным температурным сенсором позволяет измерять массовый расход и расход тепловой энергии в режиме реального времени
• Узел Flo-Tap позволяет монтировать расходомеры серий 485 и 585 без остановки технологического процесса.
Технические характеристики:
| Полностью встроенный расходомер | Модель Rosemount 3051SFA с типами измерений 1–4 | Rosemount 3051SFA Тип измерения D |
| Погрешность | Массового расхода до 0,8 %, динамический диапазон измерений 14:1 Исполнение Classic MV: относительная погрешность до ±0,85 %, динамический диапазон измерений расхода 8:1 | Объемного расхода до 0,8 %, динамический диапазон измерений 14:1 Исполнение Classic MV: до ±0,85 %, динамический диапазон измерений расхода 8:1 |
| Повторяемость | ±0,1 % | ±0,1 % |
| Выходной сигнал | Сигнал 4–20 мA на базе протокола HART® WirelessHART с интеллектуальным беспроводным адаптером THUM | Сигнал 4–20 мA на базе протокола HART® WirelessHART FOUNDATION™ fieldbus |
| Долговременная стабильность измерений | Стабильность измерений — до 15 лет | Стабильность измерений — до 15 лет |
| Гарантия | Ограниченная гарантия до 15 лет | Ограниченная гарантия до 15 лет |
| Диагностика | Пределы технологической температуры для сенсора, устанавливаемые пользователем Температура сенсора в качестве выходного сигнала Мгновенная проверка расхода | Расширенный набор средств диагностики HART |
| Размер трубопровода | от 2 до 8 дюймов (50 до 200 мм) — типоразмер сенсора 1 от 6 до 36 дюймов (150 до 900 мм) — типоразмер сенсора 2 от 12 до 72 дюймов (300 до 1800 мм) — типоразмер сенсора 3 | от 2 до 8 дюймов (50 до 200 мм) — типоразмер сенсора 1 от 6 до 36 дюймов (150 до 900 мм) — типоразмер сенсора 2 от 12 до 72 дюймов (300 до 1800 мм) — типоразмер сенсора 3 |
Расходомеры Rosemount со стабилизирующими диафрагмами
3051SFC, 3095MFC, 3051CFC, 2051CFC, 405, 1595
Некоторые отличительные особенности стабилизирующих диафрагм Rosemount:
• Сокращение протяженности прямого участка трубопровода: требуется только 2Ду до точки установки и 2Ду после.
• Превосходные эксплуатационные характеристики: погрешность до +/-0,5% при малой протяженности прямого участка трубопровода
• Возможность прямого монтажа, благодаря которой расходомер является лучшим в своем классе
• Возможность экономии свыше 50% по сравнению со стандартными моделями диафрагм
Технические характеристики:
| Полностью встроенный расходомер | Rosemount 3051SFC_C с типами измерений 1–4 | Rosemount 3051SFC_C с типом измерений D |
| Погрешность | Массового расхода до 0,8%, динамический диапазон измерений 14:1 Исполнение Classic MV: до ± 0,85% расхода, динамический диапазон измерений расхода 8:1; | Объемного расхода до 0,8%, динамический диапазон измерений 14:1 Исполнение Classic MV: до ± 0,85%, динамический диапазон измерений расхода 8:1 |
| Повторяемость | ±0,1 % | ±0,1 % |
| Выходной сигнал | Сигнал 4–20 мA на базе протокола HART® WirelessHART с интеллектуальным беспроводным адаптером THUM | Сигнал 4–20 мA набазепротокола HART® WirelessHART FOUNDATION™ fieldbus |
| Гарантия | Ограниченная гарантия 12 лет | Ограниченная гарантия 12 лет |
| Диагностика | Пределы технологической температуры для сенсора, записываемые пользователем Температура сенсора в качестве выхода Мгновенная проверка расхода | Расширенный набор средств диагностики HART |
| Размеры трубопровода | 50 мм (2 дюйма) 80 мм (3 дюйма) 100 мм (4 дюйма) 150 мм (6 дюймов) 200 мм (8 дюймов) 250 мм (10 дюймов) 300 мм (12 дюймов) | 50 мм (2 дюйма) 80 мм (3 дюйма) 100 мм (4 дюйма) 150 мм (6 дюймов) 200 мм (8 дюймов) 250 мм (10 дюймов) 300 мм (12 дюймов) |
Расходомеры Rosemount со стабилизирующими диафрагмами призваны обеспечить превосходное качество измерений в ограниченных пространствах, например:
В составе комплектного оборудования
На морских буровых платформах
Замена неэффективных стандартных измерительных диафрагм в связи с ограничениями по длине прямого участка трубопровода
Танкеры для перевозки СПГ с пространственными ограничениями
Инженерно-строительные компании (экономия времени на проектирование)
Расходомер Rosemount на базе компактного элемента Annubar
3051SFC, 3095MFC, 3051CFC, 2051CFC, 405A
Расходомеры Rosemount на базе компактного исполнения ОНТ Annubar сочетают в себе передовую технологию осредняющей напорной трубки и удобную для пользователя платформу 405. Экономьте время и деньги, пользуясь полностью интегрированным решением для измерения расхода, которое не требует импульсных трубок и дополнительных врезок в технологический трубопровод.
Особенности:
• Минимальные потери давления обеспечивают энергосбережение
• Простота установки между имеющимися фланцами с выступами
• Самоцентрирующееся кольцо, обеспечивающее оптимальную точность и упрощающее монтаж
• Конструкция со встроенным температурным сенсором, позволяющая измерять массовый расход и расход тепловой энергии в режиме реального времени
Достоинства:
• Снижение энергозатрат
• Экономия времени и сокращение материальных затрат на установку
• Простота установки в любое время
• Уменьшение погрешности измерения
Технические характеристики:
| Полностью встроенный расходомер | Модель Rosemount 3051SFC_A с типами измерений 1-4 | Rosemount 3051SFC_A Типизмерения D |
| Погрешность | Погрешность до 1,55% от значения массового расхода или до 0,80% от значения массового расхода при калибровке, динамический диапазон 14:1 Исполнение Classic MV до ±1,60% от значения массового расхода или до ±1,00% от значения массового расхода при калибровке, динамический диапазон измерения расхода 8:1 | До 1,55% от значения объемного расхода или до 0,80% от значения объемного расхода при калибровке, динамический диапазон 14:1 Исполнение Classic MV до ±1,70% от значения объемного расхода или до ±0,85% от значения объемного расхода при калибровке, динамический диапазон 8:1 |
| Повторяемость | ±0,1 % | ±0,1 % |
| Выходной сигнал | Сигнал 4–20 мA на базе протокола HART® WirelessHART с интеллектуальным беспроводным адаптером THUM | Сигнал 4–20 мA набазепротокола HART® WirelessHART FOUNDATION™ fieldbus |
| Гарантия | Ограниченная гарантия 12 лет | Ограниченная гарантия 12 лет |
| Диагностика | Пределы технологической температуры для сенсора, устанавливаемые пользователем Температура сенсора в качестве выходного сигнала Мгновенная проверка расхода | |
| Размеры трубопровода | 2 дюйма (50 мм) 3 дюйма (80 мм) 4 дюйма (100 мм) 6 дюймов (150 мм) 8 дюймов (200 мм) | 2 дюйма (50 мм) 3 дюйма (80 мм) 4 дюйма (100 мм) 6 дюймов (150 мм) 8 дюймов (200 мм) |
Расходомеры Rosemount со встроенными диафрагмами
3051SFP, 3095MFP, 3051CFP, 2051CFP, 1195
Расходомеры Rosemount со встроенными диафрагмами обеспечивают высокую точность измерений расхода при малом проходном сечении с минимальными требованиями к установке и техническому обслуживанию.
• Повышенная точность и повторяемость результатов при измерениях в трубопроводах диаметром 15, 25 и 40 мм (1/2, 1 и 1 1/2 дюйма)
• Сокращение числа возможных мест протечки среды более чем на 50% и минимизация засорения импульсных линий.
• Повышение надежности за счет целостности узлов.
• Многопараметрические измерения при работе с газами и паром.
Технические характеристики
| Полностью встроенный расходомер | Модель Rosemount 3051SFP с типами измерений 1–4 | Модель Rosemount 3051SFP с типом измерений D |
| Погрешность | Относительная погрешность массового расхода 0,8%, динамический диапазон измерений 14:1 Исполнение Classic MV: относительная погрешность до ±0,85%, динамический диапазон измерений расхода 8:1 | Относительная погрешность объемного расхода до 0,8%, динамический диапазон измерений 14:1 Исполнение Classic MV: относительная погрешность до ±0,85%, динамический диапазон измерений расхода 8:1 |
| Повторяемость | ±0,1 % | ±0,1 % |
| Выходной сигнал | Сигнал 4–20 мA на базе протокола HART® WirelessHART с интеллектуальным беспроводным адаптером THUM | Сигнал 4–20 мA набазепротокола HART® WirelessHART FOUNDATION™ fieldbus |
| Долговременная стабильность измерений | Стабильность измерений до 10 лет | Стабильность измерений до 10 лет |
| Гарантия | Ограниченная гарантия 12 лет | Ограниченная гарантия 12 лет |
| Диагностика | Пределы технологической температуры для сенсора, устанавливаемые пользователем Температура сенсора в качестве выходного сигнала Мгновенная проверка расхода | |
| Диаметр трубопровода | 15 мм (½ дюйма) 25 мм (1 дюйм) 40 мм (1 ½ дюйма) | 15 мм (½ дюйма) 25 мм (1 дюйм) 40 мм (1 ½ дюйма) |
| Первичный элемент | Встроенная измерительная диафрагма 1195 |
| Рабочая среда | Жидкость, газ, пар |
| Погрешность | Неопределенность коэффициента расхода +/-0,75% |
| Предельная температура рабочей среды | Стандартные исполнения (прямой/выносной монтаж): от -40 до 232°C (от -40 до 450°F) Исполнения на заказ (выносной монтаж только для исполнения с кодом G): от -100 до 454°C (от -148 до 850°F) |
| Диаметры трубопроводов | 15 мм (½ дюйма) 25 мм (1 дюйм) 40 мм (1 ½ дюйма) |
Расходомеры с компактной диафрагмой Rosemount
3051SFC, 3095MFC, 3051CFC, 2051CFC, 405P
Неслучайно стандартные диафрагмы по-прежнему являются наиболее популярным средством измерения расхода. Они обеспечивают надежное и точное измерение расхода при работе с газами, жидкостями и паром. Расходомеры с компактной диафрагмой имеют простую конструкцию и доступную цену.
Расходомеры с компактной диафрагмой Rosemount 405P – это отличное решение для замкнутого контура и контроля процесса в целом. Такая конструкция снижает общую стоимость установленного оборудования для измерения расхода по разности давлений, устраняя необходимость в фитингах, импульсных трубках, арматуре, переходниках и коллекторах за счет объединения всех нужных элементов в едином блоке, упрощающем установку. Благодаря объединению датчиков давления Rosemount с компактной диафрагмой 405 компания поставляет высокоэффективные расходомеры, которые уже собраны, откалиброваны, прошли испытания давлением и готовы к установке.
Некоторые отличительные особенности расходомеров Rosemount с компактными диафрагмами:
• Имеются варианты, рассчитанные на номинальное давление по ANSI до 600 фунтов/кв. дюйм.
• Соответствие отраслевым стандартам благодаря использованию угловых отводов ASME и ISO.
• Установка между имеющимися фланцами с выступом.
• Самоцентрирующееся кольцо обеспечивает оптимальную точность, одновременно упрощая монтаж.
