Расходомеры FLEXIM
Каталоги продукции
Брошюра Расходомеры FLEXIM FLUXUS EnergyКомпания FLEXIM специализируется на решениях ультразвукового измерения расходов для всех отраслей промышленности. Основанная в 1990 году FLEXIM на сегодняшний момент является одной из ведущих компаний в области неинтрузивного измерения расхода посредством накладных ультразвуковых приборов.
Головной офис в Берлине насчитывает более 100 специалистов. FLEXIM также имеет филиалы в различных странах мира: США, Сингапур, Китай, Франция, Нидерланды и Австрия.
Ежегодно предприятие инвестирует в мероприятия по исследованию и разработки, с целью всегда быть в числе лидеров рынка и предлагать клиентам самые передовые решения.
Одним из приоритетных направлений в компании FLEXIM является работа с клиентами и сервис.
Каждое поколение расходомеров постоянно совершенствуется в соответствии с современными достижениями и требованиями клиентов и промышленности.
| Тип расходомера | Наименование серии |
| Стационарные расходомеры для жидкости | ADM5107 (FLUXUS F501), FLUXUS Cryo, F704, F706, F800, F801, FLUXUS HPI. |
| Стационарные расходомеры газа | G704, G706, G800, G801. |

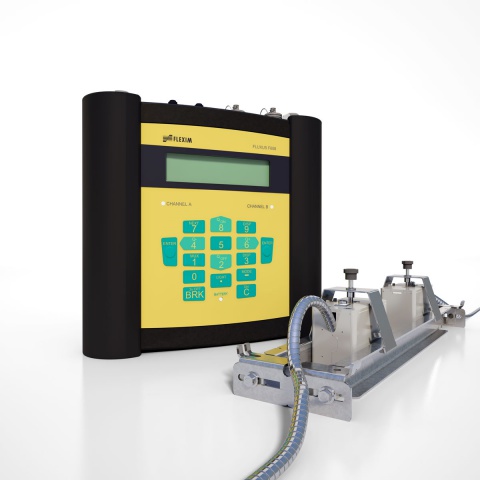

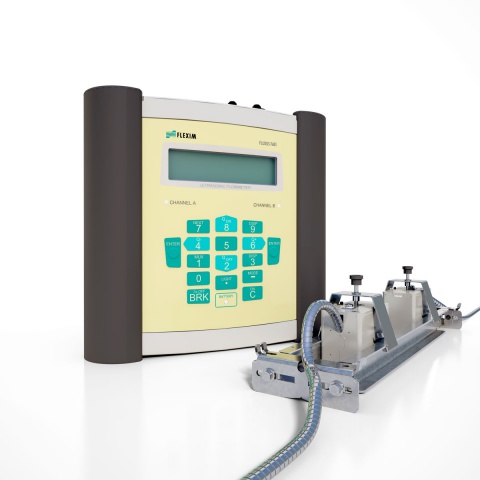

| Портативные расходомеры жидкости | F601, F608. |
| Портативные расходомеры газа | G601, G608. |
СТАЦИОНАРНЫЕ РАСХОДОМЕРЫ ДЛЯ ЖИДКОСТИ

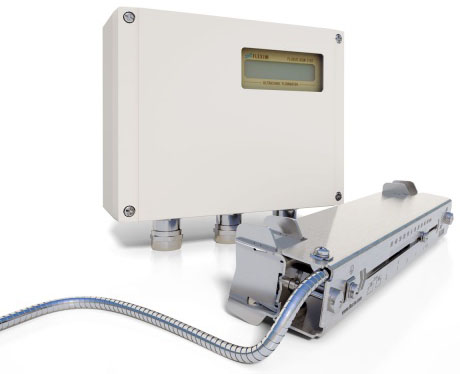

FLUXUS ADM5107 (FLUXUS F501)
Расходомеры серии ADM5107 (FLUXUS F501) предназначены для применения в водном хозяйстве.
Преимущества:
· Неинтрузивный контроль скорости течения жидкости;
· Высокая точность измерения;
· Возможности измерения обратного потока;
· Высокая прочность датчиков;
· Эргономичное меню и удобство настройки;
· Широкий диапазон диаметров от 10 до 2500 мм
· Не требует остановки и прерывания эксплуатации оборудования;
Характеристики:
| Количество каналов измерения | 1 |
| Температурный режим преобразователя | -10°C ... 60°C |
| Защита | преобразователь: IP 66 / датчики: IP67 либо IP68 |
| Выходные сигналы | 1x (2x) токовый 2x бинарный |
| Температурный режим измеряемой среды | -40°C ... 100°C |
| Диаметры трубы | 10 мм … 2500 мм |
| Диапазон скорости | 0,01 ... 25 м/с |
| Точность | ± 2 % |
| Дополнение | Доступен как 240В или 24В (DC) версии питания |

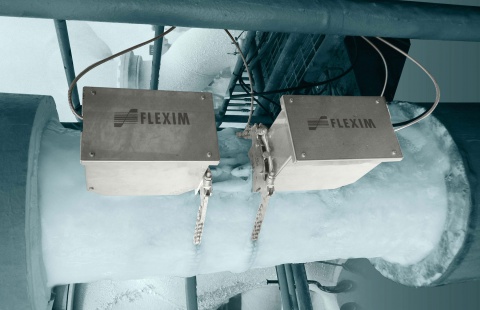

FLUXUS Cryo
Серия расходомеров FLUXUS Cryo предназначена для измерения расходом криогенных жидкостей.
Характеристики
| Количество каналов измерения | 1 (2 опционально) |
| Измерение | объемный расход, массовый расход, скорость потока |
| Температурный режим преобразователя | -40°C ... +60°C |
| Защита | IP66, IP68 |
| Применение во взрывоопасных зонах | ATEX / IECEx Zone 1 / 2; FM Class I, Div. 1 / 2 |
| Выходы | HART, Modbus RTU/TCP, RS485, Profibus PA, Foundation Fieldbus USB and Ethernet interface for communication available |
| Температурный режим измеряемой среды | -200°C ... +80°C |
| Диаметры трубы | 70 мм... 1000 мм |
| Диапазон скорости | 0,01 ... 25 м/с |
| Точность | ±1,2 % |

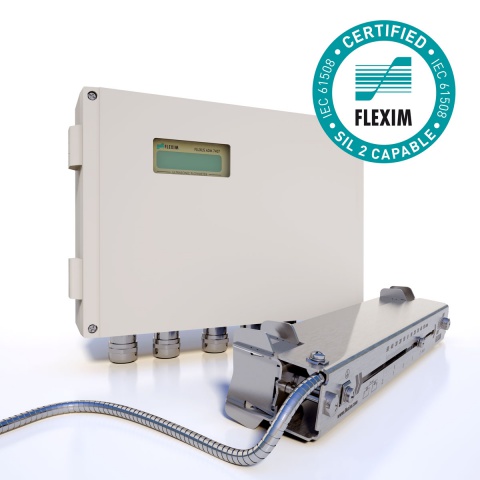

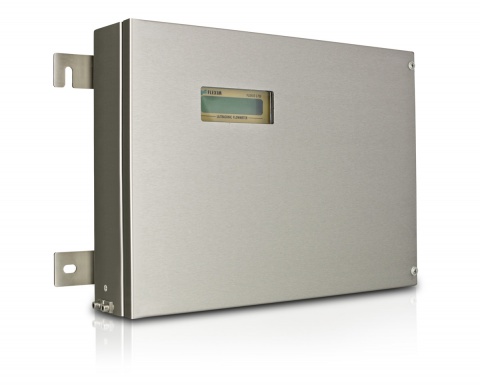

FLUXUS F704
Расходомеры серии F704 предназначены для стационарной установки.
Преимущества:
· Не требует остановки и прерывания эксплуатации оборудования;
· Минимум затрат на эксплуатацию;
· Различные вариации по входам и выходам;
· Встроенный теплосчетчик и счетчик потока;
· Исполнение во взрывозащите ATEX 2;
Характеристики:
| Количество каналов измерения | 1 или 2 |
| Температурный режим преобразователя | -10°C ... 60°C |
| Защита | IP65 |
| Выходные сигналы | Токовый (0/4 мА ... 20 мА), напряжение, частотный, импульсный, авария |
| Входные сигналы | не более 4: температура (PT 100), токовый, напряжение |
| Температурный режим измеряемой среды | -40°C ... +200°C (-190°C ... +600°C с системой WaveInjector) |
| Диаметры трубы | 6 мм ... 12000 мм |
| Диапазон скорости | 0,01 м/с ... 25 м/с |
| Точность | ±(2(1)* % ± 1/V) (для V < 0.5 м/с) ±(1(0.5)* %) (для V ≥ 0.5 м/с) |
| Дополнение | отклонение измеряемого значения по метрологическому сертификату № 54513 |
FLUXUS F706. Четырехканальный расходомер.
Серия FLUXUS F706 сочетает в себе максимальную точность и надежность для ультразвукового измерения расхода жидкости.
Характеристики:
| Количество каналов измерения | 4 |
| Измерения | Объемный и массовый расход, скорость потока, обнаружение продукта / среды |
| Тип измеряемой жидкости | Жидкие углеводороды и химические вещества |
| Температурный режим преобразователя | -10°C ... 60°C |
| Защита | IP66 |
| Выходные сигналы | До 4 выходов: (активный / пассивный) ток, напряжение, частота, двоичный |
| Входные сигналы | До 4 входов (температура Pt100 / Pt1000), ток, напряжение, двоичный |
| Температурный режим измеряемой среды | -40°C ... +200°C (-190°C ... +600°C с системой WaveInjector) |
| Диаметры трубы | 6 мм ... 6500 мм |
| Диапазон скорости | 0,01 м/с ... 25 м/с |
| Точность | ±1% |
| Коммуникационный протокол | HART, Modbus RTU, Modbus TCP, RS485 |

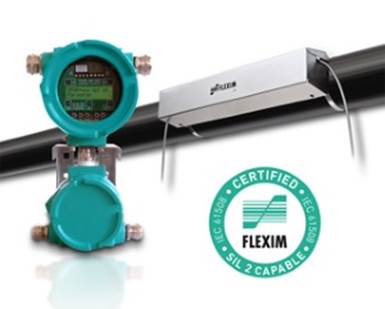

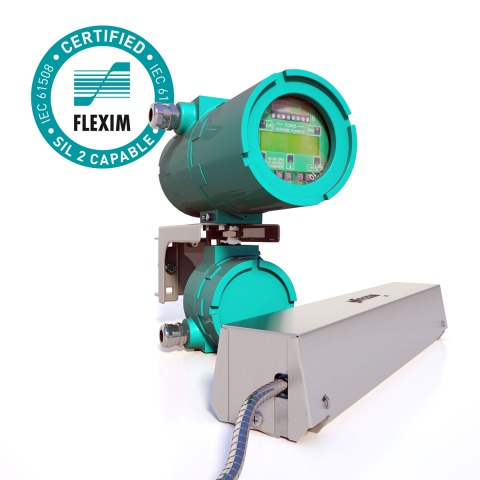

FLUXUS F800 Взрывозащищенный расходомер жидкости.
FLUXUS F800 / ADM 8027 – специальная серия расходомеров для работы во взрывоопасных зонах.
Преимущества:
· Ввод в эксплуатацию не требует открытия корпуса
· Высокая прочность и пылезащита корпуса.
· При монтаже не требует остановки оборудования;
· Минимум затрат на эксплуатацию;
· Высокая точность измерений;
· Различные вариации по выходам.
Характеристики:
| Количество каналов измерения | 1 или 2 |
| Температурный режим преобразователя | -20°C ... +60°C |
| Защита | IP66 по EN 60529 |
| Применение во взрывоопасных зонах | 1 и 2 ATEX, IECEx |
| Выходы | 1 токовый выход, 1 бинарный выход (ОК) |
| Дополнительные выходы | 1 или 2 бинарных выхода (реле) и 1 бинарный выход (ОК) или 3 бинарных выхода (ОК) |
| Опции | Искробезопасные выходы |
| Выходы | 1 токовый выход, 1 двоичный выход (OC) |
| Температурный режим измеряемой среды | -40°C ... 200°C (-170°C ... 600°C с системой WaveInjector) |
| Диаметры трубы | 6 мм... 12000 мм |
| Диапазон скорости | 0,01 ... 25 м/с |
| Точность измерений | ±(2(1)* % ± 1/V) (для V < 0.5 м/с) ±(1(0.5)* %) (для V ≥ 0.5 м/с) |

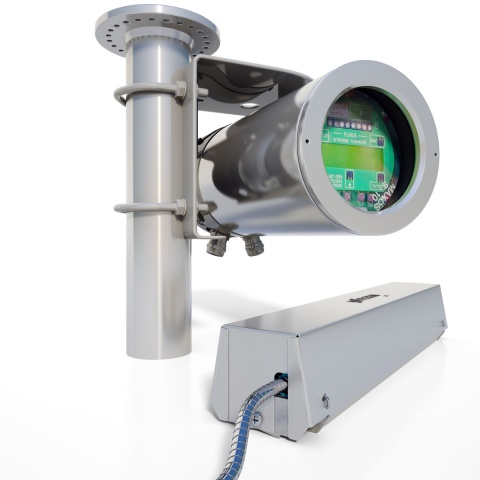

FLUXUS F801 / ADM 8127 – Взрывозащищенный расходомер для морского применения
Преимущества:
· Ввод в эксплуатацию не требует открытия корпуса;
· Высокая прочность и пылезащита корпуса;
· При умонтаже не требует остановки оборудования;
· Минимум затрат на эксплуатацию;
· Высокая точность измерений;
· Различные вариации по выходам;
· Возможность измерения до 400°C благодаря запатентованному волновому инжектору WaveInjector.
Характеристики:
| Количество каналов измерения | 1 или 2 |
| Температурный режим преобразователя | -20°C ... +50°C |
| Защита | IP66 |
| Применение во взрывоопасных зонах | 1 и 2 ATEX, IECEx |
| Выходы | 1 токовый выход, 1 бинарный выход (ОК) |
| Дополнительные выходы | 1 или 2 бинарных выхода (реле) и 1 бинарный выход и 1 токовый. |
| Температурный режим измеряемой среды | -40°C ... +200°C (-190°C ... +600°C с системой WaveInjector) |
| Диаметры трубы | 6 мм ... 6500 мм |
| Диапазон скорости | 0,01 м/с ... 25 м/с |
| Точность измерений | ±(2(1)* % ± 1/V) (для V < 0.5 м/с) ±(1(0.5)* %) (для V ≥ 0.5 м/с) |
FLUXUS HPI. Измерения разных жидкостей проходящие по очереди в одной трубе
Расходомеры серии FLUXUS HPI это идеальное сочетание надежности точности измерения различных типов углеводородных жидкостей.
Характеристики:
| Количество каналов измерения | 4 |
| Измерения | Рабочий и стандартный объем и массовый расход, скорость потока, скорость звука, Индивидуальная идентификация жидкости. |
| Выходные сигналы | Modbus RTU, аналоговый HART 4 ... 20 мА, 0 ... 10 В, импульс, другие протоколы Выходные данные: все измерения |
| Емкость журнала | > 100 000 изм. значения - хранит около 2 месяцев данных с 15-минутной скоростью хранения |
СТАЦИОНАРНЫЕ РАСХОДОМЕРЫ ГАЗА
FLUXUS G706

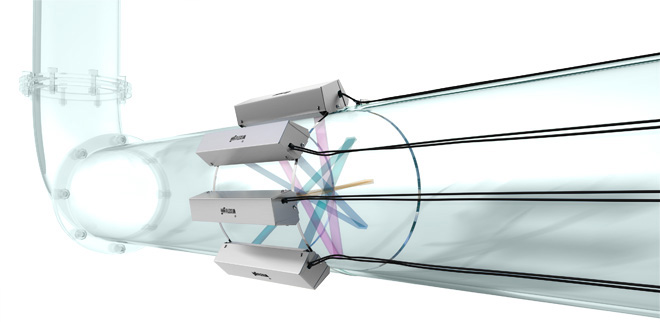

FLUXUS G706 сочетает в себе высочайшую точность с преимуществами ультразвукового измерения расхода газа.
Благодаря четырем лучам, в режиме отражения, обеспечивающих 8 путей через газовую среду, счетчик усредняет результат, получая максимальную точность измерения.
Характеристики:
| Количество каналов измерения | 1 или 2 |
| Измерения | Стандартный объемный расход (газы): в соответствии с AGA-8, AGA-9, AGA-10, массовый расход, скорость потока |
| Тип измеряемой жидкости | Природный газ, инертные газы, газовые химикаты и многое другое |
| Диапазон скоростей | 0,01 м/с ... 35 м/с |
| Диапазон скорости | 0,01 м/с ... 25 м/с |
| Температурный режим измеряемой среды | -40°C ... +100°C |
| Температурный режим преобразователя | -40°C ... 60°C |
| Защита | IP66 |
| Диаметры трубы | 6 мм ... 2100 мм |
| Степень защиты | Передатчик: IP66, Преобразователи: до IP68 |
| Применение во взрывоопасных зонах | ATEX / IECEx Zone 1; FM Class I, Div. 2 |
| Коммуникационный протокол | HART, Modbus RTU/TCP, RS485 |
| Выходные сигналы | До 4 выходов: (активный / пассивный) ток, напряжение, частота, двоичный |
| Входные сигналы | До 4 входов (температура Pt100 / Pt1000), ток, напряжение, двоичный |

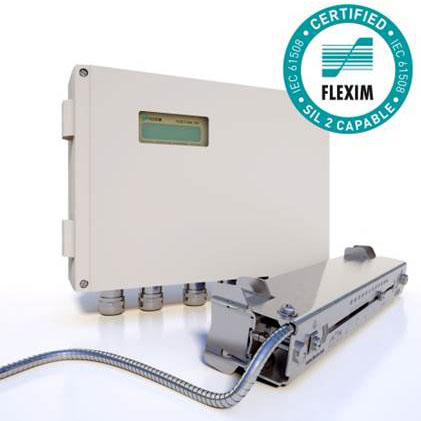

FLUXUS G704
Серия расходомеров FLUXUS G704 предназначена для стационарной установки и для измерения расхода газа.
Преимущества:
· Исполнение корпуса для работы в зонах 2 ATEX и FM Cl.1 Div2;
· Измерение с использованием накладных датчиков для точного двунаправленного измерения расхода с высокой динамикой измерения;
· Возможность применения датчиков Лэмба;
· Наличие встроенных фильтров для всех рабочих частот датчиков газа;
· Мгновенное согласование датчиков;
· Применения для любых толщин трубопровода стенки трубы;
· Интегрированный вычислитель расхода;
· Надежное измерение и высокая точность, даже при наличии влаги в газе или звуковых помех;
· Комплектуются специальными датчиками для использования в опасных зонах: ATEX, IEC, FM;
· Удобство настроек в меню.
Характеристики:
| Количество каналов измерения | 1 или 2 |
| Температурный режим преобразователя | -20°C ... 60°C |
| Защита | IP65 |
| Функциональная безопасность (согласно IEC / DIN EN 61508) | SIL2 |
| Применение в опасных зонах | ATEX / IECEx Zone 2, GOST CU TR, FM Class I Div. 2 |
Входные сигналы | Максимум 4, доступно: температура (Pt 100, Pt 1000), ток, напряжение |
Выходные сигналы | Различные комбинации доступны из следующих: ток (от 0/4 мА до 20 м / А) |
| Протокол передачи данных | HART либо Foundation Fieldbus либо Modbus RTU либо RS485 либо BACnet MS/TP |
| Диаметры трубы | 6 мм ... 2100 мм |
| Диапазон рабочего давления | 3 бар на стальных трубах, 1 бар - пластиковые тубы |
| Диапазон скорости | 0,01 м/с ... 35 м/с |
| Точность измерения | ± 2% (± 1% опционально) |
| Дополнение | отклонение измеряемого значения по метрологическому сертификату № 54513 |
FLUXUS G800 Взрывозащищенный расходомер газов
Серия расходомеров FLUXUS G800 разработана для измерения расхода газа во взрывоопасных зонах (зона 1 ATEX).
Преимущества:
· Исполнение корпуса для работы в зонах 1 ATEX;
· Измерение с использованием накладных датчиков для точного двунаправленного измерения расхода с высокой динамикой измерения;
· Возможность применения датчиков Лэмба;
· Взрывозащищенное исполнение IP66;
· Наличие встроенных фильтров для всех рабочих частот датчиков газа;
· Мгновенное согласование датчиков;
· Применения для любых толщин трубопровода стенки трубы;
· Интегрированный вычислитель расхода;
· Надежное измерение и высокая точность, даже при наличии влаги в газе или звуковых помех;
· Комплектуются специальными датчиками для использования в опасных зонах: ATEX, IEC, FM;
· Удобство настроек в меню.
Характеристики:
| Количество каналов измерения | 1 или 2 |
| Температурный режим преобразователя | -20°C ... +50°C |
| Защита | IP66 |
| Функциональная безопасность (согласно IEC / DIN EN 61508) | SIL2 |
| Применение во взрывоопасных зонах | ATEX / IECEx зона 1 and 2, GOST CU TR |
Выходы | 1 токовый выход, 1 двоичный выход (OC). Также доступны: 1 или 2 двоичных выхода (реле), 1 двоичный выход (OC) и 1 токовый выход |
| Протокол передачи данных | HART, Modbus (RS485) |
| Температурный режим измеряемой среды | -40°C ... +100°C |
| Диаметры трубы | 6 мм... 2100 мм |
| Диапазон рабочего давления | 3 бар на стальных трубах, 1 бар - пластиковые тубы |
| Диапазон скорости | 0,01 ... 35 м/с |
| Точность измерения | ± 2% (± 1% опционально) |
| Дополнение | отклонение измеряемого значения по метрологическому сертификату № 54513 |
FLUXUS G801 Расходомер газа для морских условий
Серия расходомеров FLUXUS G801 – оптимальное решение для измерения расхода газовых сред в жестких морских условиях.
Преимущества:
· Исполнение корпуса для работы в зонах 1 ATEX а также в морских условиях;
· Измерение с использованием накладных датчиков для точного двунаправленного измерения расхода с высокой динамикой измерения;
· Возможность применения датчиков Лэмба;
· Взрывозащищенное исполнение IP66;
· Наличие встроенных фильтров для всех рабочих частот датчиков газа;
· Мгновенное согласование датчиков;
· Применения для любых толщин трубопровода стенки трубы;
· Интегрированный вычислитель расхода;
· Надежное измерение и высокая точность, даже при наличии влаги в газе или звуковых помех;
· Комплектуются специальными датчиками для использования в опасных зонах: ATEX, IEC, FM;
· Удобство настроек в меню.
Характеристики:
| Количество каналов измерения | 1 или 2 |
| Температурный режим преобразователя | -20°C ... +50°C |
| Защита | IP66 |
| Функциональная безопасность (согласно IEC / DIN EN 61508) | SIL2 |
| Применение во взрывоопасных зонах | ATEX / IECEx зона 1 and 2, GOST CU TR |
Выходы | 1 токовый выход, 1 двоичный выход (OC). Также доступны: 1 или 2 двоичных выхода (реле), 1 двоичный выход (OC) и 1 токовый выход |
| Протокол передачи данных | HART, Modbus (RS485) |
| Температурный режим измеряемой среды | -40°C ... +100°C |
| Диаметры трубы | 6 мм... 2100 мм |
| Диапазон рабочего давления | 3 бар на стальных трубах, 1 бар - пластиковые тубы |
| Диапазон скорости | 0,01 ... 35 м/с |
| Точность измерения | ± 2% (± 1% опционально) |
| Дополнение | отклонение измеряемого значения по метрологическому сертификату № 54513 |
ПОРТАТИВНЫЕ РАСХОДОМЕРЫ ЖИДКОСТИ
FLUXUS F601
Расходомеры серии FLUXUS F601 это усовершенствованный многократно опробованного расходомера FLUXUS ADM 6725.
Преимущества:
· Настройка за 5 минут;
· Мобильность;
· Не требует установки нуля;
· Большинство промышленных применений;
· Применяемость для всех материалов трубопровода;
· Возможность измерения обратного потока;
· Оптимален для измерения тепловой энергии;
· Высокая точность измерения за счет технологии Dual-P.
Характеристики:
| Количество каналов измерения | 2 |
| Температурный режим преобразователя | -20°C ... +60°C |
| Защита | IP65 |
| Входы и выходы | |
| Стандартная модификация | выходы: 2x токовый, 2 x бинарный |
| Модификация Energy (для теплосчетчиков) | входы: 2 x Pt 100 / Pt1000 выходы: 2x токовый, 2 x бинарный |
| Модификация Double Energy (для теплосчётчиков) | входы: 2 x Pt 100 / Pt1000 выходы: 2x токовый, 2 x бинарны |
| Исполнение Multifunctional | входы: 2 x Pt 100 / Pt1000, 2x токовый выходы: 2x токовый, 2 x бинарный |
| Температурный режим измеряемой среды | -40 °C ... +200 °C (-190 °C ... +600 °C с системой WaveInjector) |
| Диаметры трубы | 6 мм... 12000 мм |
| Диапазон скорости | 0,01 м/с ... 25 м/с |
| Точность измерения | ±(2(1)* % ± 1/V) (для V < 0.5 м/с) ±(1(0.5)* %) (для V ≥ 0.5 м/с) V - значение средней скорости измеряемой среды, м/с * по запросу |
FLUXUS F608
Серия портативных расходомеров FLUXUS F608 была разработана на основе успешного применения устройств FLUXUS F601. В отличие от своего предшественника модель F608 применима во взрывоопасных зонах.
Преимущества:
Высокая прочность
· Корпус армирован углеродным волокном;
· Непревзойденная прочность датчиков;
· Применения в опасных зонах 2 ATEX, IP65;
· Компактность, минимальный вес.
Быстрота установки настройки
· Наладка непосредственно в опасной зоне;
· Ввод в эксплуатацию за 5 минут;
· Автоматическое определение датчиков;
· Удобное пользовательское меню.
Универсальность
· Широкий диапазон измерений;
· Эксплуатация в средах с повышенным содержанием твердых частиц;
· Длительная работа от аккумулятора.
Характеристики:
| Количество каналов измерения | 2 |
| Температурный режим преобразователя | -10°C ... +60°C |
| Защита | IP65 |
| Взрывозащита | ATEX / IECEx Zone 2 и FM Class I, Div. 2, ГОСТ CU TR Преобразователи: ATEX Zone 1 и 2 и FM Class I, Div.1 / 2, GOST CU TR |
| Точность измерения | ±(2(1)* % ± 1/V) (для V < 0.5 м/с) ±(1(0.5)* %) (для V ≥ 0.5 м/с) V - значение средней скорости измеряемой среды, м/с * по запросу |
Входы и выходы | |
| Стандартная модификация | выходы: 2x токовый, 2 x бинарный |
| Модификация Energy (для теплосчетчиков) | входы: 2 x Pt 100 / Pt1000 выходы: 2x токовый, 2 x бинарный |
| Температурный режим измеряемой среды | -40 °C ... +200 °C (-190 °C ... +600 °C с системой WaveInjector) |
| Диаметры трубы | 6 мм... 12000 мм |
| Диапазон скорости | 0,01 м/с ... 25 м/с |
ПОРТАТИВНЫЕ РАСХОДОМЕРЫ ГАЗА
FLUXUS G601
Расходомеры серии FLUXUS G601 – это оптимальное решение для контроля расхода на всевозможных газопроводах, вне зависимости от материала, диаметра и толщины стенки трубы, а также самой среды и давления.
Преимущества:
· Возможность применения волновых датчиков Лэмба;
· Оснащены фильтрами для поддержания всех рабочих частот датчиков газа;
· Автосогласование датчиков в соответствии с толщиной стенки трубопровода;
· Применения для любых толщин трубопровода стенки трубы;
· Интегрированный вычислитель расхода;
· Надежное измерение и высокая точность, даже при наличии влаги в газе или звуковых помех;
· Эргономичный дизайн и удобство обслуживания;
· Долговечный аккумулятор и отображение уровня заряда.
Характеристики:
| Количество каналов измерения | 2 |
| Температурный режим преобразователя | -20°C ... +60°C |
| Защита | IP65 |
| Аккумулятор | Li-Ion, 7,2 В / 4,5 Ач, рассчитанный на 14 часов работы |
Входы и выходы | |
| Стандартная модификация | выходы: 2x токовый, 2 x бинарный |
| Модификация Energy (для теплосчетчиков) | входы: 1 x Pt 100 / Pt1000, 2x токовый, 1 x voltage выходы: 2x токовый, 2 x бинарный, 1 x frequency |
| Температурный режим измеряемой среды | -40°C ... +100°C |
| Диаметры трубы | 6 мм... 2100 мм |
| Диапазон рабочего давления | 3 бар на стальных трубах, 1 бар - пластиковые тубы |
| Диапазон скорости | 0,01 ... 35 м/с |
| Точность измерения | ± 2% (± 1% опционально) |
| Дополнение | отклонение измеряемого значения по метрологическому сертификату № 54513. Возможно применение расходомеров серии G601 для измерения расхода жидкостей. |
FLUXUS G608
Новый портативный расходомер FLUXUS G608 успешном опыте применения серии FLUXUS G601. В отличии о своего предшественника расходомер серии FLUXUS G608 разработан специально для применения во взрывоопасных зонах и сертифицирован по ATEX.
Преимущества:
Высокая прочность
· Корпус армирован углеродным волокном;
· Непревзойденная прочность датчиков;
· Применения в опасных зонах 2 ATEX, IP65;
· Компактность, минимальный вес.
Быстрота установки настройки
· Наладка непосредственно в опасной зоне;
· Ввод в эксплуатацию за 5 минут;
· Автоматическое определение датчиков;
· Удобное пользовательское меню.
Универсальность
· Широкий диапазон измерений;
· Эксплуатация в средах с повышенным содержанием твердых частиц;
· Длительная работа от аккумулятора.
Характеристики:
| Количество каналов измерения | 2 |
| Температурный режим преобразователя | -10°C ... +60°C |
| Защита | IP65 |
| Взрывозащита | ATEX / IECEx Zone 2, GOST CU TR Преобразователи: ATEX / IECEx Zone 1 and 2, GOST CU TR |
| Точность измерения | ± 2% (± 1% - по запросу) |
| Аккумулятор | Li-Ion, 7,2 В / 4,5 Ач, рассчитанный на 14 часов работы |
Выходы | 2x токовый, 2 x бинарный |
| Температурный режим измеряемой среды | -40°C ... +100°C |
| Диаметры трубы | 6 мм... 2100 мм |
| Диапазон рабочего давления | 3 бар на стальных трубах, 1 бар - пластиковые тубы |
| Диапазон скорости | 0,01 ... 35 м/с |
| Точность измерения | ± 2% (± 1% опционально) |
| Дополнение | отклонение измеряемого значения по метрологическому сертификату № 54513. Возможно применение расходомеров серии G608 для измерения расхода жидкостей. |
