Бытовые счетчики воды можно разделить на следующие группы:

· Турбинные счетчики

· Крыльчатые счетики

· Одноструйные счетчики

· Многоструйные счетчики

· Вентильные счетчики

Ось вращения крыльчатки турбинного расходометра имеет связь с осью трубопровода, на котором сам счетчик установлен. Как правило, счетчики этой разновидности имеют диаметр условного прохода равный 40. Эти водомеры отлично подходят для тех ситуаций, когда надо измерять большое количество расхода горячей или холодной воды. Чтобы смягчить попадание потока воды на крыльчатку, в ней устанавливается специальный обтекатель. Он призван направить поток на лопасти под максимально комфортным для работы водомера углом.

Ось вращения в этом варианте водомера расположена перпендикулярно оси трубопровода, на который устанавливается счетчик. По размеру диаметра эти водомеры не бывают более 50. Они идеально подходят для измерения небольших расходов холодной и горячей воды. К примеру, в компактных квартирах.

Они по устройству полностью повторяют многоструйные. Единственное важное отличие, которое можно понять уже из названия водомера, заключается в том, что нет устройства, формирующего поток поды. Поэтому, на крыльчатку вода попадает одним потоком.

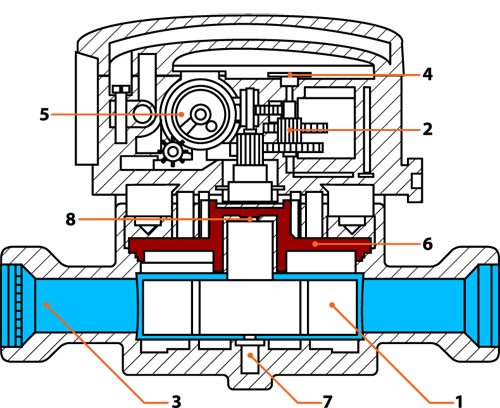

Самой распространенной моделью данного типа расходомеров является тахометрический счетчик. Принцип его работы заключается в порождении потока жидкости через систему шестерёнок (2) и крыльчатку (1), число оборотов которой определяет показания счетчика. Исполнительный механизм (2) тахометрического расходомера не имеет непосредственного контакта с жидкостью (3). Поэтому такой тип расходомеров получил название «сухой» или «сухоходный». Индикаторное устройство (5) состоящее из пяти роликов, которые посредством редуктора (4) отображают измеренный расход в кубических метрах.

Подобные расходомеры широко применяются в составе теплосчетчиков. Для измерения количества тепла устройство дополняется импульсным выходом для подачи сигнала на тепловычислитель.

Взамен крыльчатки расходомер может иметь турбинка – данная конструкция позволяет измерять расход с большей точностью при высокой скорости потока. Существуют также комбинированные модели. При этом в случае низкого напора течение жидкости происходит через крыльчатку, а при высоких напорах – через турбинку.

Для уменьшения турбулентности на входе, поток жидкости разделяется на несколько потоков. Расходомеры такой конструкции называются многоструйными. Стоимость таких счетов выше, но погрушность измерения значительно ниже по сравнению с одноструйными расходомерами.  Многоструйные расходомеры могут быть мокрого и сухого типа.

Счетчики воды мокрого типа проще по конструкции, поскольку механизм в них никак не изолирован от протекающего через счетчик потока. Они более дешевы, но их невозможно использовать при сильном загрязнении воды. В сухих счетчиках механизм герметично защищен от измеряемого потока воды немагнитной перегородкой – благодаря которой на ней не остается отложений. Передача и фиксация показаний происходит при передаче показаний с вращающейся крыльчатки или турбины с помощью магнита закрепленного внутри. Сухим механизмом оснащаются чаще многоструйные счетчики воды для более точного учета расхода воды. На одноструйных счетчиках – сухой механизм устанавливается реже, что оставляет их самыми дешевыми.

Для учета горячей воды используются счетчики такого же устройства, но изготовленные с применением более износостойких материалов. По требованиям ГОСТ минимальным сроком использования счетчиков воды являются 12 лет. Для холодной воды – межповерочный интервал обычно 5-6 лет, а для горячей воды 6 лет. Все счетчики для горячей воды являются счетчиками сухого типа, в связи с большим содержанием примесей в горячей воде.

В зависимости от конкретного вида, устройство счетчика воды немного отличается. Каждая конструкция имеет кое-что общее, но также характеризуется различиями в устройстве. Чаще всего в наших квартирах устанавливают механически счетчики воды. Они более надежны, доступны по цене и просты в эксплуатации.
