Открытое акционерное общество «Старорусский приборостроительный завод» - основан в 1958 году в городе Старая Русса. Сегодня это одно из ведущих предприятий приборостроения в РФ. Завод широко известен как изготовитель автоматики управления котлами, газорегулирующего оборудования, уровнемеров, расходомеров. Начиная с 1998 года предприятие входит в состав Машиностроительной корпорации «СПЛАВ». «Завод «Староруспибор» - обладает развитой производственной базой и квалифицированными инженерно-техническими службами. Собственными производственными мощностями завода обеспечен полный цикл от проектирования опытных образцов до серийного выпуска готовой к эксплуатации продукции. Основная специализация завода это выпуск промышленных газовых горелок, котельного оборудования, расходомеров и теплосчётчиков, уровнемеров, регуляторов, приборов контроля и автоматизации различных технологических процессов, которые применяются в жилищно-коммунальном хозяйстве, горнодобывающей, химической, нефтехимической и машиностроительной промышленности, в сфере металлургии и энергетики, морского и железнодорожного транспорта. Оборудование отвечает современным требованиям по технической, экологической и энергетической безопасности. Качество выпускаемой продукции соответствует Системе Менеджмента Качества ИСО 9001:2008 (ГОСТ Р ИСО 9001-2008).
| Тип расходомера | Наименование серии |
| Ультразвуковые | Расходомер-счётчик ультразвуковой UFM 005, UFM 005-2; Счётчик жидкости акустический АС-001; Ультразвуковой расходомер-счётчик УРС; Теплосчётчик Гобой-4 |

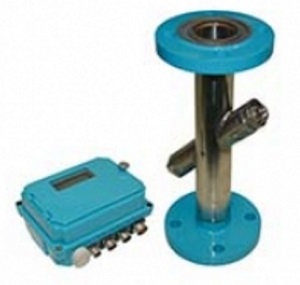

UFM-005 расходомер-счётчик ультразвуковой
Предназначен для измерения текущего расхода и суммарного объёма холодной и горячей воды и других жидкостей при ведении коммерческого учёта, является программируемым средством измерения.
Стандартная комплектация включает в себя:
• первичный преобразователь расхода ПП (ПП14, ПП15, ПП10U,ПП18М) или пара монтируемых в трубопровод пьезопреобразователей ПП;
• ультразвуковой вычислитель УВ (УВ-2, УВ-5)*;
• шнур сетевой ШС;
• кабель ВСК;
за отдельную плату предлагается пульт сбора информации.
* в зависимости от наличия или отсутствия аналогового токового выхода (при наличии аналогового токового выхода в состав счётчика входят разные вычислители УВ.
| Условное обозначение исполнения | Диаметр условного прохода, мм | Пределы расхода, м3/ч | ||
| верхний Fmax | переходный Ft | нижний Fmin | ||
| UFM 005-20 | 20 | 3,6 | 0,14 | 0,05 |
| UFM 005-25 | 25 | 5 | 0,2 | 0,07 |
| UFM 005-32 | 32 | 9 | 0,36 | 0,12 |
| UFM 005-40 | 40 | 15 | 0,6 | 0,2 |
| UFM 005-50 | 50 | 35 | 1,4 | 0,5 |
| UFM 005-65 | 65 | 60 | 2,4 | 0,8 |
| UFM 005-80 | 80 | 90 | 3,6 | 1,2 |
| UFM 005-100 | 100 | 140 | 5,6 | 1,9 |
| UFM 005-40-Л | 40 | 15 | 0,6 | 0,2 |
| UFM 005-50-Л | 50 | 35 | 1,4 | 0,5 |
| UFM 005-65-Л | 65 | 60 | 2,4 | 0,8 |
| UFM 005-80-Л | 80 | 90 | 3,6 | 1,2 |
| UFM 005-50-Н | 50 | 36 | 1,4 | 0,5 |
| UFM 005-65-Н | 65 | 65 | 2,6 | 0,8 |
| 65 | 80 | 3,2 | 1 | |
| UFM 005-80-Н | 80 | 80 | 3,2 | 1 |
| UFM 005-100-Н | 100 | 100 | 4 | 1,3 |
| 100 | 150 | 6 | 2 | |
| 100 | 200 | 8 | 2,6 | |
| UFM 005-150-Н | 150 | 200 | 8 | 2,6 |
| 150 | 250 | 10 | 3,3 | |
| 150 | 300 | 12 | 4 | |
| UFM 005-200-Н | 200 | 250 | 10 | 3,3 |
| 200 | 400 | 16 | 5 | |
| 200 | 600 | 24 | 8 | |
| UFM 005-250-Н | 250 | 400 | 16 | 5 |
UFM 005 имеет следующие выходные сигналы:
• частотный по ГОСТ 26.010-80 (изменение частоты следования импульсов от 0 до 1000 Гц пропорционально расходу измеряемой среды, со скважностью 2 (типа «меандр»), амплитудой выходных импульсов не менее 4,2 В на нагрузке 10 кОм);
• унифицированный токовый 0-5 мА или 4-20 мА по ГОСТ 26.011-80;
• цифровой на основе RS-485;
• цифровой на основе RS-232 (для вывода на принтер);
• показания 2-строчного ЖК-индикатора (объем жидкости нарастающим итогом, м3; текущий расход жидкости, м3/ч; календарные данные и время работы счётчика).
Потеря давления жидкости при расходе Fmax не превышает 0,035 МПа для первичных преобразователей с Dу 15...40 и не превышает 0,010 МПа для первичных преобразователей с Dу 50...200.
Электропитание счётчика - от сети переменного тока напряжением 87...242 В, частотой 50±1 Гц.
Мощность при номинальном напряжении — не более 6 В*А.
Параметры измеряемой среды:
• температура от 5 до 150 °С;
• давление от 0,1 до 1,6 Мпа или от 0,1 до 2,5 МПа (для счётчиков с преобразователями ПП10U и монтируемыми пьезопреобразователями);
• агрессивность среды ограничена применением нержавеющей стали ПП и уплотнительных элементов, заказ предварительно согласовывается с производителем.
Устойчив к воздействию:
• температуры окружающего воздуха от 0 до 50 °С;
• атмосферного давления 630...800 мм рт. ст.;
• внешнего магнитного поля напряжённостью 400 А/м, образованного переменным током частотой 50 Гц;
• синусоидальной вибрации частотой 5...35 Гц и амплитудой смещения не более 0,35 мм.
Степень защиты от воздействия пыли и воды по ГОСТ 14254-96 для вычислителя — IP44; для преобразователей ПП — IP54 (преобразователь ПП10U — IP64).
| Основная допускаемая погрешность измерений | Предел погрешности, % | |
| Проливной метод | Беспроливной метод | |
| Относительная погрешность счётчика при измерении объёма и расхода по частному выходу в диапазоне: | ||
| Ft...Fmax | ±1,5 | ±2 |
| Fmin...Ft | ±4 | ±5 |
| Основная приведенная погрешность счётчика при измерении расхода: | ||
| индицируемого на ЖКИ | ±0,5 | ±1 |
| по частному выходу | ±0,5 | ±1 |
| по аналоговому выходу | ±1 | ±1,5 |
| Основная относительная погрешность вычислителя при измерении: | ||
| расхода | ±0,5 | |
| объема | ±0,6 | |
| времени работы счетчика | ±0,1 | |
Поверка производится имитационным или проливным методом согласно методике, утверждённой Госстандартом РФ один раз в 4 года. Полный средний срок службы расходомера-счётчика — не менее 12 лет.

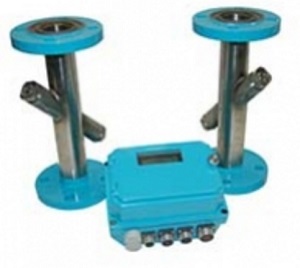

UFM 005-2 расходомер-счётчик ультразвуковой
Предназначен для измерения текущего расхода и суммарного объёма холодной и горячей воды,других жидкостей, включая пожароопасные нефтепродукты и агрессивные, по одному или двум каналам, для технологических нужд и при ведении коммерческого учёта, а также для учёта времени работы счётчика, является программируемым средством измерения.
Выпускается в двух исполнениях — обычное и взрывозащищённое «В».
Стандартная комплектация включает в себя:
• два (или один) первичных преобразователя расхода ПП (ПП14, ПП15, ПП10U, ПП18М) или две пары монтируемых на поверхности трубопровода пьезопреобразователей;
• ультразвуковой вычислитель УВ-6;
• блок искрозащиты БИ (для исполнения «В»);
• шнур сетевой ШС;
• кабель ВСКМ (для исполнения «В» — кабель ВСКМИ).
• за отдельную плату предлагается пульт сбора информации.
Основные технические характеристики:
В зависимости от условного прохода, расходомер-счётчик UFM 005-2 поставляется с первичными преобразователями ПП любых разных или одинаковых диаметров условного прохода или монтируемыми пьезопреобразователями.
| Условное обозначение исполнения | Обозначение первичного преобразователя | Диаметр условного прохода, мм | Пределы расхода, м3/ч | ||
| верхний Fmax | переходный Ft | нижний Fmin | |||
| UFM 005-15 | ПП14-15 | 15 | 2 | 0,08 | 0,03 |
| UFM 005-20 | ПП14-20 | 20 | 3,6 | 0,14 | 0,05 |
| UFM 005-25 | ПП14-25 | 25 | 5 | 0,2 | 0,07 |
| UFM 005-32 | ПП14-32 | 32 | 9 | 0,36 | 0,12 |
| UFM 005-40 | ПП14-40 | 40 | 15 | 0,6 | 0,2 |
| UFM 005-50 | ПП15-50 | 50 | 35 | 1,4 | 0,5 |
| UFM 005-65 | ПП15-65 | 65 | 60 | 2,4 | 0,8 |
| UFM 005-80 | ПП15-80 | 80 | 90 | 3,6 | 1,2 |
| UFM 005-100 | ПП15-100 | 100 | 140 | 5,6 | 1,9 |
| UFM 005-40-Л | ПП18-40 | 40 | 15 | 0,6 | 0,2 |
| UFM 005-50-Л | ПП18-50 | 50 | 35 | 1,4 | 0,5 |
| UFM 005-65-Л | ПП18-65 | 65 | 60 | 2,4 | 0,8 |
| UFM 005-80-Л | ПП18-80 | 80 | 90 | 3,6 | 1,2 |
| UFM 005-50-Н | ПП10-50-36 | 50 | 36 | 1,4 | 0,5 |
| UFM 005-65-Н | ПП10-65-65 | 65 | 65 | 2,6 | 0,8 |
| ПП10-65-80 | 65 | 80 | 3,2 | 1 | |
| UFM 005-80-Н | ПП10-80-80 | 80 | 80 | 3,2 | 1 |
| UFM 005-100-Н | ПП10-100-100 | 100 | 100 | 4 | 1,3 |
| ПП10-100-150 | 100 | 150 | 6 | 2 | |
| ПП10-100-200 | 100 | 200 | 8 | 2,6 | |
| UFM 005-150-Н | ПП10-150-200 | 150 | 200 | 8 | 2,6 |
| ПП10-150-250 | 150 | 250 | 10 | 3,3 | |
| ПП10-150-300 | 150 | 300 | 12 | 4 | |
| UFM 005-200-Н | ПП10-200-250 | 200 | 250 | 10 | 3,3 |
| ПП10-200-400 | 200 | 400 | 16 | 5 | |
| ПП10-200-600 | 200 | 600 | 24 | 8 | |
| UFM 005-250-Н | ПП10-250-400 | 250 | 400 | 16 | 5 |
Выходные сигналы:
• частотный по ГОСТ 26.010-80 (изменение частоты следования импульсов от 0 до 1000 Гц пропорционально расходу измеряемой среды, со скважностью 2 (типа «меандр»), амплитудой выходных импульсов не менее 4,2 В на нагрузке 10 кОм) по каждому каналу;
• унифицированный токовый 0-5 мА по ГОСТ 26.011-80 (сопротивление нагрузки до 1 кОм) по каждому каналу;
• унифицированный токовый 4-20 мА по ГОСТ 26.011-80 (сопротивление нагрузки до 250 Ом) по каждому каналу;
• цифровой на основе RS-485;
• цифровой на основе RS-232 (для вывода на принтер);
• показания 2-строчного ЖК-индикатора (объем жидкости нарастающим итогом, м3; текущий расход жидкости, м3/ч; календарные данные и время работы счётчика; разность объёмов по двум каналам, м3; разность расходов по двум каналам, м3).
Потеря давления жидкости при расходе Fmax не превышает 0,035 МПа для первичных преобразователей с Dу 15...40 и 0,010 МПа для первичных преобразователей с Dу 50...200 (кроме ПП10U).
Электропитание - от сети переменного тока напряжением 187...242 В, частотой 50±1 Гц.
Мощность при номинальном напряжении — не более 10 В*А.
Параметры измеряемой среды:
• температура от 5 до 150 °С;
• давление от 0,1 до 1,6 Мпа или от 0,1 до 2,5 МПа (для счётчиков с преобразователями ПП10U и монтируемыми пьезопреобразователями);
• агрессивность среды ограничена применением нержавеющей стали ПП и уплотнительных элементов, заказ предварительно согласовывается с производителем.
Устойчив к воздействию:
• температуры окружающего воздуха от 0 до 50 °С;
• атмосферного давления 630...800 мм рт. ст.;
• внешнего магнитного поля напряжённостью 400 А/м, образованного переменным током частотой 50 Гц;
• синусоидальной вибрации частотой 5...35 Гц и амплитудой смещения не более 0,35 мм.
• степень защиты от воздействия пыли и воды по ГОСТ 14254-96 для вычислителя — IP44; для преобразователей ПП — IP54 (преобразователь ПП10U — IP64);
• барьер искрозащиты — IP30;
• блок искрозащиты в литом корпусе — IP54.
Обеспечение взрывозащищённости счётчика исполнения «В» достигается ограничением токов и напряжений в электрических цепях преобразователей до искробезопасных значений путём использования в комплекте с ними барьеров искрозащиты «Бастион-3», установленных в блоке искрозащиты БИ.
Вид взрывозащиты — «Искробезопасная электрическая цепь».
Уровень взрывозащиты — «взрывобезопасный», для категории и группы взрывоопасных смесей IIBT5 по ГОСТ Р 51330.11-99.
Маркировка взрывозащиты преобразователей IExibIIBT5 по ГОСТ 12.2.020-76 в комплекте с барьерами искрозащиты «Бастион-3».
Параметры искробезопасных входов:
Uхх = 12 B;
Iкз = 260 мА.
| Основная допускаемая погрешность измерений | Предел погрешности, % | |
| Проливной метод | Беспроливной метод | |
| Относительная погрешность счётчика при измерении объёма и расхода по частному выходу в диапазоне: | ||
| Ft...Fmax | ±1,5 | ±2 |
| Fmin...Ft | ±4 | ±5 |
| Основная приведенная погрешность счётчика при измерении расхода: | ||
| индицируемого на ЖКИ | ±0,5 | ±1 |
| по частному выходу | ±0,5 | ±1 |
| по аналоговому выходу | ±1 | ±1,5 |
| Основная относительная погрешность вычислителя при измерении: | ||
| расхода | ±0,5 | |
| объема | ±0,6 | |
| времени работы счетчика | ±0,1 | |
Поверка счётчика производится имитационным или проливным методом согласно методике, утверждённой Госстандартом РФ один раз в 4 года. Полный средний срок службы— не менее 12 лет. Средняя наработка на отказ — не менее 100000 ч.

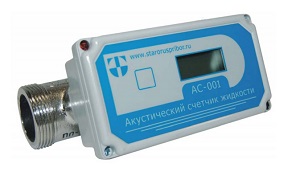

АС-001 счётчик жидкости акустический
Предназначен для местного и дистанционного измерения текущего расхода и суммарного объёма жидкости, в том числе холодной, горячей и теплофикационной воды.
В стандартную комплектацию входят:
• первичный преобразователь расхода ПП (ПП-17, ПП-18М);
• ультразвуковой вычислитель, установленный на первичном преобразователе;
• комплект монтажных частей (опция).
Счётчик выпускается в нескольких модификациях:
по способу предоставления информации счётчик:
• с частотным выходом (Г);
• с частотным выходом и ЖК-индикатором (Д);
• с выходом на ЭВМ через интерфейс RS-485 (Ж);
• с выходом на ЭВМ через интерфейс RS-485 и ЖК-индикатором (И).
по температуре измеряемой жидкости:
• от 5 до 90 °С (А);
• от 5 до 150 °С (Б).
по назначению измеряемой жидкости и системе, в которой используется счётчик:
• для системы горячего и холодного водоснабжения (В);
• для системы теплофикации (Т).
по способу осуществления питания:
• от внутренней литиевой батареи (Р);
• от внешнего источника питания постоянного тока (С).
по направлению потока в счётчике:
• правое (П);
• левое (Л).
Основные технические характеристики:
| Условное обозначение исполнения | Диаметр условного прохода, Dy, мм | Пределы расхода, м3/ч | Минимальная цена импульса, л | ||
| верхний Fmax | переходный Ft | нижний Fmin | |||
| АС-001-15 | 15 | 2,0 (2,5) | 0,06 | 0,02 | 0,01 |
| АС-001-25 | 25 | 5,0 (6,0) | 0,15 | 0,05 | 0,1 |
| АС-001-32 | 32 | 9,0 (11,0) | 0,27 | 0,09 | 0,1 |
| АС-001-40 | 40 | 15,0 (23,0) | 0,45 | 0,15 | 0,1 |
| АС-001-50 | 50 | 35,0 (50,0) | 1,09 | 0,35 | 0,1 |
| АС-001-65 | 65 | 60,0 (80,0) | 1,8 | 0,6 | 1 |
| АС-001-80 | 80 | 90,0 (100,0) | 2,7 | 0,9 | 1 |
* При необходимости можно заказать счётчик с диапазоном расхода, указанным в скобках.
Выходные сигналы счётчика и их параметры:
• частотный (выполнен по схеме открытого коллектора с частотой 0÷250 Гц в зависимости от цены импульса, условного прохода, расхода жидкости; ток не более 20 мА, напряжение не более 15 В);
• цифровой на основе RS-485 (имеет опторазвязку с питанием от приёмного устройства);
• показания 2-строчного ЖК-индикатора (объём жидкости нарастающим итогом, м3; текущий расход жидкости, м3/ч).
Электропитание - от внешнего источника постоянного тока напряжением 7...12 В, ток потребления — не более 100 мА (исполнение С) или от литиевого элемента питания с напряжением 3,6 В, ёмкостью 18 А·ч (исполнение Р).
Параметры измеряемой среды:
• температура:
• 5...90 °С (исполнение А);
• 5...150 °С (исполнение Б).
• давление 0,1...1,6 МПа.
Счётчик устойчив к воздействию:
• температуры окружающего воздуха:
• от −10 до +70 °С (исполнения Г и Ж);
• от 0 до +50 °С (исполнения Д и И).
• атмосферного давления 630...800 мм рт. ст.;
• внешнего магнитного поля напряжённостью 400 А/м, образованного переменным током частотой 50 Гц;
• синусоидальной вибрации частотой 5...25 Гц и амплитудой смещения не более 0,1 мм.
Степень защиты от воздействия пыли и воды IP54 по ГОСТ 14254-96.
| Основная допускаемая погрешность измерений | Предел погрешности, % |
| Относительная погрешность счётчика при измерении объёма по индикатору и частотному выходу в диапазоне: | |
| Fmax ... Ft | ±1 |
| Ft ...0,01Fmax | ±2 |
| 0,01Fmax ... Fmin | ±4 |
Поверка производится имитационным или проливным методом согласно методике, утверждённой Госстандартом РФ один раз в 4 года. Полный средний срок службы — 25 лет. Средняя наработка на отказ — не менее 150000 ч.
Ультразвуковой расходомер-счётчик УРС
Предназначен для дистанционного измерения текущего и объёмного расхода загрязнённых и насыщенных газами сред, в том числе находящихся под высоким давлением во взрывоопасной зоне. Прибор рекомендован к применению в системах поддержания пластового давления (СППД) в нефтедобывающей отрасли. В данном случае измеряемая среда — загрязнённая минерализованная вода с сероводородом, агрессивная, под высоким давлением.
В состав прибора входят:
• преобразователь расхода, включающий в себя:
• измерительную часть (ультразвуковой измерительный участок),
• блок первичного преобразования (корпус с электроникой);
• соединительную штангу.
• блок регистрации расхода — выносной, включающий в себя:
• устройство индикации;
• источник питания.
• искробезопасные кабели связи и питания.
Параметры жидкости:
| № | Наименование | Значение | Примечание |
| 1 | Скорость потока в трубе, м/с | 0,07…7,0 | Для диаметра условного прохода 100 мм |
| 2 | Вязкость кинематическая, сСт | до 1,5 | |
| 3 | Рабочее давление, МПа | до 20 | При необходимости может быть повышено |
| 4 | Наличие свободного газа, % объёма | до 5 | |
| 5 | Содержание механических примесей, г/л | до 20 | |
| 6 | Размеры механических частиц, мм | до 8 | |
| 7 | Степень минерализации, г/л | до 200 |
Технические и эксплуатационные данные:
| № | Наименование | Значение | Примечание |
| 1 | Диаметр условного прохода, мм | 100 | На серию ряд диаметров |
| 2 | Диапазон измерения объёмного расхода, м3/ч | 2...200 | |
| 3 | Рабочая температура среды, °С | -4...65 | |
| 4 | Относительная погрешность во всём диапазоне расходов и температур , % , не более | 1,5 | |
| 5 | Режим измерений | Реверсивный | |
| 6 | Присоединение к трубопроводу | Фланцевое | По отдельному заказу — «сендвич» |
| 7 | Длина корпуса без фланцев, мм | 160 | |
| 8 | Расстояние до насоса | 20 Ду | |
| 9 | Длина прямого участка, не менее | 10 - 15 Ду до и 3 - 5 после | |
| 10 | Температура окружающей среды | От −45° до +50° | Для преобразователя расхода |
| 11 | От 0 до 50 | Для блока регистрации расхода | |
| 12 | Выходной сигнал преобразователя расхода | RS485 основной | Импульсный или частотный как опция |
| 13 | Возможности режима Программирование | 1.Установка часов/календаря внутреннего таймера | |
| 2.Включение/отключение перехода на зимнее/летнее время | |||
| 3. Очистка банка данных. | |||
| 4. Установка | |||
| 14 | Режимы индикации | 1.Текущий секундный расход, м3/с; | Цена младшего разряда 10-6 м3/с, максимальное значение 12 м3/с. |
| 2.Текущий часовой расход, м3/ч | Цена младшего разряда 10-3 м3/ч, максимальное значение 99999 м3/ч. | ||
| 3. «Прямой» объём, м3; | Цена младшего разряда 10-3м3, максимальное значение 4*109 м3. | ||
| 4.«Реверсный (обратный)» объём, м3 | Цена младшего разряда 10-3м3, максимальное значение 4*109 м3 | ||
| 5. Объём нарастающим итогом, м3 | Цена младшего разряда 10-3м3, максимальное значение 4*109 м3 | ||
| 6.Суммарное время исправной работы расходомера | сутки: часы: мин. | ||
| 7. Сообщение о состоянии системы | 7 типов | ||
| 15 | Архивация данных | Почасовые записи за 2 месяца | Энергонезависимая память |
| 16 | Взрывозащищённость преобразователя расхода | 1ExibIIBT5 | В комплекте с блоком регистрации расхода |
| 17 | Взрывозащищённость блока регистрации расхода | [Exib]IIB | |
| 18 | Герметичность | IP67 | |
| 19 | Протокол обмена с внешними ПК | Открытый | |
| 20 | Длина кабеля связи м, не более | 250 | |
| 21 | Мощность потребления преобразователя расхода, В*А, не более | 2,8 | |
| 22 | Питание блока регистрации расхода | 220В±10 %, 50 Гц |

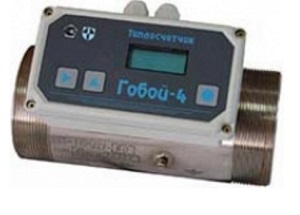

Теплосчётчик ГОБОЙ-4
Предназначен для измерения тепловой энергии, объёма теплоносителя, температуры теплоносителя на подающем и обратном трубопроводах, фиксации времени работы; для контроля расхода теплоносителя и тепловой энергии в закрытых или открытых системах теплоснабжения при осуществлении коммерческих расчётов за поставку и потребление тепловой энергии и теплоносителя. Может использоваться на предприятиях тепловых сетей, тепловых пунктах отдельных зданий промышленного и бытового назначения, а также в отдельных зданиях и квартирах.
Описание работы
В открытой системе теплоснабжения или горячего водоснабжения на обратном трубопроводе устанавливается счётчик расхода АС-001, входящий в данном случае в комплект. Для контроля отбора или утечек теплоносителя показания счётчика расхода выводятся на индикатор теплосчетчика, но в вычислении тепловой энергии они не используются. Дополнительный независимый счётчик расхода можно использовать для измерения объёма холодной или горячей воды, поступающей в данное здание или помещение, отображение текущего значения и измеренного объёма осуществляется на индикаторе тепловычислителя.
Стандартная комплектация включает в себя:
• ультразвуковой первичный преобразователь расхода, совмещённый с тепловычислителем;
• два измерителя температуры;
• комплект монтажных частей (опция);
• счётчик расхода АС-001 (опция).
Выпускается в нескольких модификациях:
• по способу предоставления информации:
• только ЖК-индикатор — (Д);
• ЖК-индикатор и выход на ЭВМ по интерфейсу RS-485 (с импульсным входом от счётчика расхода АС-001, устанавливаемого на обратном трубопроводе) — (И).
• по температуре измеряемой жидкости:
• от 0 до 90 °С (А);
• от 0 до 150 °С (Б).
• по направлению потока в теплосчётчике:
• правое (П);
• левое (Л).
• по наличию комплекта монтажных частей:
• комплект муфтового соединения (М);
• комплект фланцевого соединения (Ф).
Основные технические характеристики:
| Диаметр условного прохода, Dy, мм | Пределы расхода, м3/ч | Верхний предел тепловой мощности, Р, МВт | Минимальная цена импульса, л | ||
| макс. Fmax | переходный Ft | мин. Fmin | |||
| 15 | 2,5 | 0,1 | 0,025 | 0,37 | 0,01 |
| 20 | 4,5 | 0,18 | 0,045 | 0,65 | 0,01 |
| 25 | 6 | 0,24 | 0,06 | 0,9 | 0,1 |
| 32 | 11 | 0,45 | 0,11 | 1,6 | 0,1 |
| 40 | 23 | 0,9 | 0,23 | 3,5 | 0,1 |
| 50 | 35 | 1,4 | 0,35 | 5 | 0,1 |
| 65 | 60 | 2,4 | 0,6 | 9 | 1 |
| 80 | 90 | 3,6 | 0,9 | 13,5 | 1 |
Выходные сигналы счётчика и их параметры
Два режима передачи и документирования измерительной информации – местный и дистанционный.
В местном режиме теплосчётчики осуществляют измерение и, по желанию пользователя, отображают на отсчётном устройстве вычислителя следующие параметры:
• объем теплоносителя нарастающим итогом, м3;
• отпущенную тепловую энергию нарастающим итогом, ГДж, (или ккал);
• расход теплоносителя, м3/ч (погрешность не нормируется);
• тепловую мощность, МВт (погрешность не нормируется);
• температуру теплоносителя в подающем и обратном трубопроводах, °С;
• календарные данные и текущее время:
• время наработки теплосчётчика;
• объем теплоносителя в обратном трубопроводе в случае установки на нем счетчика АС-001.
В дистанционном режиме осуществляется вывод указанной выше измерительной информации по интерфейсу RS-485 на ЭВМ.
Теплосчетчики рассчитывают часовые значения отпущенных тепловой энергии и объёма теплоносителя, а также среднечасовые значения температуры в подающем и обратном трубопроводах, и архивируют указанную информацию в электронной памяти. Также архивируются часовые значения объёма в обратном трубопроводе.
Электропитание - от литиевой батареи LS33600 с напряжением 3,6 В, ёмкостью 16 А·ч. Время работы теплосчетчика до смены батареи составляет 8 лет.
Погрешности:
Пределы допускаемой основной относительной погрешности при измерении объёма жидкости по индикатору при выпуске из производства или после ремонта не превышают, в зависимости от диапазона расходов:
• от Fмакс. до Fпер.: ±1 %;
• от Fпер. до Fмин. : ±2,5 %.
Пределы допускаемой основной относительной погрешности теплосчетчиков при измерении тепловой энергии, в диапазоне расходов теплоносителя от Fмакс. до Fпер., не превышают, в зависимости от разности температур ΔТ в подающем и обратном трубопроводах:
• 3 °С ≤ ΔТ <10 °С ±5%;
• 10 °С ≤ ΔТ <20 °С ±3%;
• 20 °С ≤ ΔТ ≤145 °С ±2%.
При этом пределы допускаемой основной относительной погрешности тепловычислителя при вычислении значений тепловой энергии не превышают, в зависимости от разности температур в подающем и обратном трубопроводе:
• 3 °С ≤ ΔТ < 20 °С ±2%;
• 20 °С ≤ ΔТ ≤ 145 °С ±1%.
Пределы допускаемой основной абсолютной погрешности теплосчетчиков при измерении температур теплоносителя не превышают ±(0,6+0,004Т)°С.
При этом пределы основной абсолютной погрешности тепловычислителя при измерении температур (без учета погрешности термометров сопротивления) не превышают во всем диапазоне измерения ±0,3%.
Пределы основной относительной погрешности при измерении времени не превышают ±0,1 %.
Параметры измеряемой среды
• температура:
• 0...90 °С (исполнение А);
• 0...150 °С (исполнение Б).
• разность температур 3...145 °С;
• давление 0,1...1,6 МПа.
Устойчив к внешним воздействиям:
• температуры окружающего воздуха: 0...+50°С;
• внешнего магнитного поля напряжённостью 400 А/м, образованного переменным током частотой 50 Гц;
• синусоидальной вибрации частотой 5...25 Гц и амплитудой смещения не более 0,1 мм.
Степень защиты от воздействия пыли и воды IP54 по ГОСТ 14254-96.
Поверка производится имитационным или проливным методом согласно методике, утверждённой Госстандартом РФ один раз в 4 года. Полный средний срок службы — 25 лет. Средняя наработка на отказ — не менее 150000 ч.
