Брошюра Расходомеры КТМ Ультраволна 63Компания KTM
Компания ООО "НПП КуйбышевТелеком-Метрология" является российским производителем контрольно-измерительного оборудования и оказывает содействие выполнению задач, поставленных президентом РФ относительно программы импортозамещения.
Метрологические характеристики оборудования серии КТМ позволяют уверенно говорить о качестве и надежности измерения. Технические возможности оборудования подтверждены соответствующими протоколами испытаний, разрешениями и сертификатами.
На территории производства находится центр калибровки и поверки с уникальным газовым поверочным стендом классом точности 0,15%, и жидкостной - 0,05%. Есть возможность испытывать производимые средства измерений в сложных условиях окружающей среды, при помощи высокоточной климатической камеры.
Существенный 14-летний опыт на российском рынке в оснащении промышленных объектов средствами измерений высочайшего класса точности, отлаженная сервисная служба и положительные рекомендации от клиентов – все это позволяет компании динамично развиваться и увеличивать объем предложений, в том числе занимаясь не только производством, но и разработкой инновационного оборудования.
В основу работы компании положены соблюдения высокого качества выпускаемой продукции и стремление к образцовому и эффективному обслуживанию клиентов.
| Тип расходомера | Наименование серии |
| Ультразвуковые | КТМ100 РУС КТМ600 РУС КТМ700 КТМ Ультраволна 63 |
| Ротаметры | КТМ Дельтапаскаль |
КТМ100 РУС
Ультразвуковой расходомер газа КТМ100 РУС предназначен для технологического и коммерческого (двухлучевая версия с погрешностью 1%) учета попутного нефтяного, факельного, природного газа там, где точность, работоспособность, долговечность и надежность имеют огромное значение.
Конструктивная особенность расходомера и ультразвуковой принцип измерения позволяют работать в сложных технологических условиях, таких, как большой динамический диапазон скоростей, рваные режимы, отрицательное давление, грязный газ, широкий диапазон температур, и многое другое.
Поверка оборудования производится имитационным методом без снятия с трубопровода.
Области применения КТМ100 РУС:
- Технологический учет газа
- Учет факельного газа
- Учет попутного нефтяного газа
- Учет эмиссии парниковых газов дымовых выбросов
- Учет газов при утилизации отходов (в том числе на мусоросжигательных заводах
- Учет воздуха в системах вентиляции и отопления
КТМ100 РУС Ex-М
- Модификация с двухсторонним монтажом для малых диаметров трубопроводов от 100 мм и высокими скоростями до 120 м/с
- Монтаж установочных патрубков под углом 90°
- Опционально: модификация с возможностью монтажа и замены приемопередающих блоков под рабочим давлением, без остановки рабочего процесса
- Герметичный зонд из нержавеющей стали и титана
КТМ100 РУС Ex ФЛ
- Модификация с двусторонним монтажом, приемопередатчики высокой мощности для газоходов большого диаметра и газов с сильными демпфирующими ультразвук свойствами и высокими скоростями до 120 м/с
- Низкотемпературное исполнение –70…180°С
- Опционально: модификация с возможностью монтажа и замены приемопередающих блоков под рабочим давлением, без остановки рабочего процесса
- Герметичный зонд из нержавеющей стали и титана
КТМ100 РУС Ex-ПР
- Зондовая модификация для измерения высокоскоростных газовых потоков. Монтаж с одной стороны газохода
- Опционально: модификация с возможностью монтажа и замены приемопередающих блоков под рабочим давлением, без остановки рабочего процесса
- Герметичный зонд из нержавеющей стали и титана
КТМ100 РУС Ex
- Давление до 16 Бар
- Высокотемпературное исполнение –40…260°С (280°С)
- Исполнение для применения во взрывоопасных зонах 1, 2
- Герметичное исполнение из нержавеющей стали или титана
- Опционально: возможность замены приемопередающих блоков без остановки рабочего процесса
Основные преимущественные характеристики
- Прочные приемопередатчики из титана или нержавеющей стали, обеспечивающие высокую износостойкость системы
- Коррозионно-стойкий материал зонда для работы в агрессивных газах
- Измерение по всему диаметру трубы (кроме моделей с одним измерительным зондом) для представительных результатов
- Бесконтактный принцип измерений
- Отсутствие подвижных частей – простота в обслуживании
- Отсутствие влияния давления, температуры и состава газа на результаты измерений
- Высокая точность измерений, в том числе при скоростях газа, близких к нулю
- Автоматический контроль нулевой точки и проверка диапазона измерений
- Не создает потерь давления в технологическом процессе
- Возможность получения данных о расходе с трех различных точек
- Межповерочный интервал – 4 года
КТМ600 РУС
Ультразвуковой расходомер газа КТМ600 РУС предназначен для учета природного и нефтяного газа, замера дебита газового флюида на скважине и шлейфах, в газовой линии АГЗУ. Компактный дизайн и закрытое расположение кабелей позволяют эксплуатировать его в самых жестких промышленных условиях. Счетчик газа КТМ600 РУС может поставляться в вариантах с 1, 2 или 4 парами преобразователей, что позволяет его использовать как с меньшей точностью, так и для высокоточных измерений при коммерческом учете газа.
Поверка оборудования производится имитационным методом без снятия трубопровода. Функция извлечения ультразвукового приемопередатчика без остановки потока может быть реализована по желанию заказчика начиная с Ду100.
Области применения КТМ600 РУС:
- Коммерческий учет газа
- Расчет баланса предприятия
- Учет на процессах межцехового обмена
- Замер дебита газового флюида на скважине и шлейфах
- В составе газовой линии АГЗУ
- Учет ПХГ (двунаправленный поток версия «4x4»)
- Для сличения и проведения КМХ версия «4x4» (в одном корпусе размещено 2 независимых счетчика)
- На электростанциях и иных крупных промышленных объектах
- Для технологических газов, таких, как N2, O2, H2, CO2, Cl2, этилен, и т.п.
- Для газов с высоким содержанием H2S, к примеру, высокосернистого газа или биогаза
- Для контрольных измерений на морских платформах и на берегу
- Для измерений распределения газа на морских платформах
КТМ600 РУС 2-x лучевой
- 2 измерительных луча
- 2″…56″ / Ду50…Ду1400
- Погрешность ±1%
- Внутренний контроль рабочих характеристик
КТМ600 РУС 4-x лучевой
- 4 измерительных луча
- 3″…56″ / Ду80…Ду1400
- Погрешность ±0,2%
- Внутренний контроль рабочих характеристик
КТМ600 РУС 4x1
- 4+1 измерительных луча
- 3″…56″ / Ду80…Ду1400
- Погрешность ±0,2%
- Внутренний контроль рабочих характеристик
- CBM1) через контроль состояния измерительного трубопровода (загрязнение и наличие пульсаций и т.д.)
- Дублирование
КТМ600 РУС 4x4
- 4+4 измерительных луча
- 3″…56″ / Ду80…Ду1400
- Погрешность ±0,2%
- Внутренний контроль рабочих характеристик
- 2 независимых счетчика для коммерческого учета в одном корпусе
- 8-ми лучевой для использования в качестве эталона на калибровочной установке.
Основные преимущественные характеристики КТМ600 РУС:
- Встроенный контроль рабочих характеристик в реальном времени
- Программное обеспечение на русском языке
- Работа даже при атмосферном давлении газа
- Широкий динамический диапазон 1:140
- Возможность модификации со встроенным корректором расхода
- Измерение двунаправленных потоков газа без потерь давления
- Расположение измерительных лучей без отражения от стенок трубопроводов
- Высокоэффективные ультразвуковые преобразователи c возможностью замены без остановки процесса
- Низкая чувствительность к сторонним вибрациям, помехам и шумам
- Отсутствие повреждений при выходе за пределы диапазона
- Встроенный журнал измеренных значений с 4 счетчиками объема
- Эффективная самодиагностика
- Низкое энергопотребление < 1 Вт
- Возможность калибровки на воздухе при атмосферном давлении
- Межповерочный интервал – 4 года
КТМ700
КТМ 700 производится НПП КуйбышевТелеком-Метрология с использованием опыта признанного технологическог лидера в разработке решений для измерения расхода газа, основанных на ультразвуковом принципе измерений.
Производство в Самаре позволяет обеспечить кратчайшие сроки поставки заказчикам, а также быстрый и качественный сервис.
В линейке КТМ700 представлены многоканальные счетчики с несколькими комбинациями акустических каналов, обеспечивающие максимальную точность и надежность измерений расхода газа.
Области применения КТМ700:
- Коммерческий учет природного и попутного нефтяного газа
- Измерение расхода газов с высоким содержанием гелия, водорода, углекислого газа
- Измерение расхода газа на этапах производства и регазификации СПГ
- Узлы учета газа ограниченных размеров
- Узлы учета газа с обязательным дублированием средств измерения расхода
- Узлы учета газа ГРС, компактно размещенные с узлами редуцирования
- Узлы учета газа с широким диапазоном рабочего давления
Основные преимущества КТМ700:
- Линейка модификаций КТМ700 закрывает широкий спектр стандарных и нестандарных измерительных задач
- Высокая точность и достоверность измерений как ключевые черты ультразвуковой технологии
- Минимальные требования к длине входного участка измерительного трубопровода
- Расширенный динамический диапазон измерений
- Автономная работа до 3 недель от встроенной резервной батареи
- Интеллектуальная самодиагностика, реализующая принцип непрерывного контроля метрологических характеристик
- Автоматическая коррекция изменения геометрии корпуса
- Коммуникация со всеми известными вычислителями расхода газа российского и зарубежного производства
- Простой и быстрый ввод в эксплуатацию и последующее обслуживание с коммуникацией через оптический порт посредством эргономичного пользовательского программного обеспечения

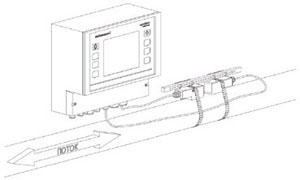

КТМ Ультраволна 63
Приборы КТМ Ультраволна 63 выпускаются в двух разных моделях: КТМ Ультраволна 63 П – портативная версия для кратковременных, точечных измерений и для контрольных измерений в течение длительного периода времени и КТМ Ультраволна 63 С – стационарная версия расходомера для продолжительных измерений.
Обе модификации используют проверенный и отличающийся высокой точностью метод вычисления разницы времени прохождения ультразвука – времяимпульсный метод. Благодаря использованию современных цифровых сигнальных процессоров, обеспечивается высочайшая точность измерения и отсутствие дрейфа.
Прибор КТМ Ультраволна 63 можно устанавливать на трубы самых распространенных диаметров (номинальный диаметр DN10–DN6000) в любых сферах промышленности. КТМ Ультраволна 63 не только измеряет поток жидкости, но и имеет встроенную функцию измерения количества тепла. При помощи поставляемых дополнительно температурных и ультразвуковых преобразователей, фиксируемых на трубе, количество тепла и охлаждения может быть надежно и точно измерено, и записано.
Использование множественных процессоров, работающих параллельно, позволяет устройству достигать чрезвычайно высокой скорости обработки массивов измерительных данных. Цифровая обработка сигнала отличается высокой точностью и работают с высоким разрешением. Это позволяет устройству добиваться внутреннего разрешения скорости потока менее 0,001 м/с. Благодаря тому, что измерение времени передачи сигнала полностью цифровое, электроника измеряющего устройства фактически не имеет дрейфа и не нуждается в калибровке.
При использовании этого метода уровень потока измеряется многократно, обычно 50–150 раз в секунду. Большое число измерений, а также использование цифровой обработки сигнала делают прибор КТМ Ультраволна 63 высоконадежным даже в чрезвычайно динамичных, сложных условиях измерения. Обычно в зависимости от особенностей применения и от наличия свободного места приемопередатчики можно разместить на трубе в трех различных способах монтажа Z, V и W.
Области применения КТМ Ультраволна 63:
- Измерение расхода воды для поддержания пластового давления
- Контроль тепловой энергии на магистральных трубопроводах, котельных и иных объектах теплоэнергетического комплекса и коммунального хозяйства
- Измерение расхода сырой нефти и легких нефтяных фракций
- Измерение расхода теплоносителей, например термомасла
- Учет горячей и холодной воды
- Учет циркулирующей технической и питательной воды
- Учет воды в системах охлаждения и отопительных системах, а также очистных канализационных сооружениях
- Проверка счетчиков воды
- Гигиеничное и надежное измерение жидкостей (чистящих растворов, напитков в пищевой промышленности)
- Измерение дозировки чистящих растворов воды и напитков
- Обнаружение утечек
Выбор ультразвуковых преобразователей для измерения времени прохождения
| Тип | Изображение | Температура | Внутренний диаметр |
| Портативный прибор КТМ Ультраволна 63-П XUC-PW-F20 |  | –40...150°C | DN10...DN100 |
| Постоянно установленный прибор КТМ Ультраволна 63-С XUC-FW-F20 |  | ||
| Портативный прибор КТМ Ультраволна 63-П XUC-PW-F10 |  | –40...150°C | DN32...DN400 |
| Постоянно установленный прибор КТМ Ультраволна 63-С XUC-FW-F10 |  | ||
| Портативный прибор КТМ Ультраволна 63-П XUC-PW-F05 |  | –40...150°C | DN200...DN6000 |
| Постоянно установленный прибор КТМ Ультраволна 63-С XUC-FW-F05 |  |
КТМ Дельтапаскаль
КТМ Дельтапаскаль представляет собой ультразвуковой расходомер на базе осредняющей напорной трубки. Он может быть использован для измерения газов, паров и жидкостей практически в любых эксплуатационных условиях в различных отраслях промышленности.
Принцип работы КТМ Дельтапаскаль
Принцип работы КТМ Дельтапаскаль базируется на высокоточном методе, основанном на измерении перепадов давления. Две раздельные камеры снабжены отверстиями для отбора давления (dp-отводами). Эти отверстия обеспечивают различное давление в двух камерах: в камере вверх по потоку значения – высокого давления, а в камере вниз по потоку – низкого. Использование датчика дифференциального давления позволяет преобразовывать перепад давления в электрический сигнал (например, 4...20 мА/шина), пропорциональный расходу, который затем передается в компьютер-компенсатор Flowcom, передающий в систему управления технологическим процессом все измеренные параметры потока. Преимуществом для пользователей является то, что КТМ Дельтапаскаль содержит несколько dp-отводов по всему профилю потока, что делает его полностью двунаправленным и обеспечивает устойчивое усреднение. Этот дизайн обеспечивает чрезвычайно точные измерения, даже с нестабильными профилями потока.
КТМ Дельтапаскаль обеспечивает:
- Минимальные потери давления и минимальные затраты на энергию
- Экономию до 90% на продолжительности монтажных работ и расходах
- Высокую точность измерения благодаря оптимизированному профилю зонда и высокой точности изготовления
- Оптимизированную мощность профиля потока
- Отсутствие ошибок измерения, вызванных сварными швами на поперечном сечении зонда
- Низкие эксплуатационные расходы
- Многофункциональность благодаря запатентованной комплексной концепции подключения
Технологический допуск для всех моделей КТМ Дельтапаскаль за счет новых технологий теперь составляет < 0,025 мм. Отсутствие капилляров предотвращает ошибки измерения, вызванные столбами воды. Также возможна установка интегральных датчиков температуры и давления.
Области применения КТМ Дельтапаскаль:
- Учет нефти и нефтепродуктов
- Учет отработанных и дымовых газов
- Учет попутного нефтяного и природного газа, в том числе сред с высоким содержанием твердых частиц
- Учет перегретого пара, пара высокого, среднего и низкого давления
- Учет газообразных сред, в том числе воздуха, биогаза, переработанного остаточного, дымового и канализационных газов
- Учет теплоносителей
Модельный ряд КТМ Дельтапаскаль
ДП 8 | ДП 12 | ДП 25 | ДП 25 ВД | ДП 25 ЛБ | ДП 44 | |
 |  |  |  |  |  | |
Применение | Измерение расхода всех газообразных сред, в том числе свежего воздуха, нагретого воздуха, переработанного остаточного газа и дымового газа до и после газопромывочного устройства, а также среды с чрезвычайно высоким содержанием твердых частиц (при использовании системы продувки воздуха низкого давления в паропроводе), горячего пара, пара среднего давления, пара низкого давления и питательной воды. | |||||
Диаметр трубопровода | DN1 – DN25 | DN20 – DN100 | DN65 – DN2500 | DN65–DN1000 | DN65 – DN2500 | DN200 – DN15000 |
Среда | Газ, жидкость, пар | Газ, жидкость, влажный газ | Пар высокого давления, жидкость высокого давления | Жидкость или газ высокого давления с тенденцией к сильному загрязнению. Текущая очистка | Газ, жидкость, влажный газ, пар | |
Точность | Лучше чем 1% от измеряемой величины, 0,5% после калибровки (дополнительно) | |||||
Установка | Вваривание, фланцевание или ввинчивание трубных секций | Врезной кольцевой фиксатор (PN40), фланцевый соединитель, трубные секции (вваривание, фланцевание или ввинчивание) | Врезной кольцевой фиксатор (PN40), фланцевый соединитель, вваривание, трубные секции (вваривание, фланцевание) | Вваривание | Установка при помощи лубрикаторного механизма с шаровым клапаном | Флан |
