Акт испытанийООО «Техно-Терм» - компания с многолетним опытом в сферах промышленной электроники и энергоснабжения, является передовым разработчиком и производителем расходомеров и теплосчетчиков. Предприятие обладает богатым ассортиментом современного оборудования и программного обеспечения, а так же предоставляет услуги качественной установки и наладки приборов учета тепловой энергии, с возможностью последующего гарантийного и сервисного обслуживания.
Усилиями работников ООО «Техно-Терм» был разработан и успешно внедрен в производство теплосчетчик серии «ТеРосс», спроектированный на базе электромагнитных полнопроходных преобразователей расхода. Серия приборов «ТеРосс» разрабатывалась согласно стандартам качества, максимально приближенным к нормам военной индустрии.
Теплосчетчики «ТеРосс» активно применяются в узлах коммерческого учета тепловой энергии, промышленных, жилых и административных зданий.
Производимое оборудование
| Тип теплосчетчика | Наименование серии |
| Электромагнитный | Теросс |

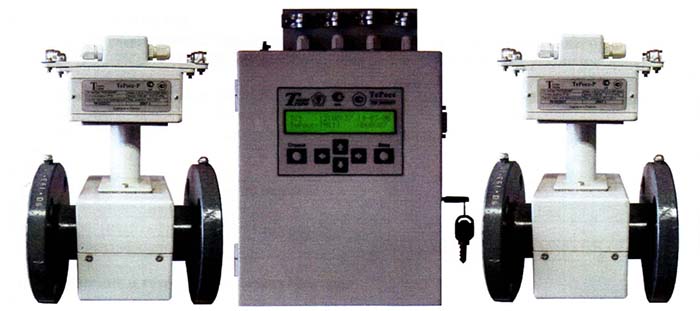

Теплосчетчик «Теросс»
Теплосчетчик «ТеРосс» это многофункциональный измерительный прибор учета тепловой энергии модульного типа, состоящий из двух основных элементов: http://www.teross.ru/dictionary.html (ВУ) и http://www.teross.ru/dictionary-ib.html (ИБ).
Устройство действует по следующему принципу – измерительный блок преобразует поступающие из первичных преобразователей сигналы. Затем вычислительное устройство производит необходимые расчеты, и отображает информацию о характеристиках теплоносителя на электронном табло.
Прибор используется для измерения и учета объёмного и массового расхода тепловой энергии, и применятся в котельных, тепловых насосах, в пунктах коммерческого учета горячего и холодного водоснабжения и сброса сточных вод, а также в разных отраслях промышленности. Все компоненты прибора разработаны и изготовлены квалифицированными специалистами, согласно с ГОСТ Р 51641-2000.
Конструкция расходомера позволяет объединять блоки (ИБ) и (ВУ) в единый теплосчетчик моноблок. Интерфейсы вывода данных RS-232, CAN2.0B, позволяют вести учет измерительной и статистической информации. Измерение расхода жидкости в трубопроводе можно проводить как при прямом так и реверсивном(обратном) движении потока.
При установке в жилых зданиях теплосчетчик имеет возможность выполнять функции концентратора, тем самым контролируя и архивируя показания, передаваемые со счетчиков, установленных в квартирах.
Технические характеристики
Таблица диаметров условного прохода и объемного расхода.
| Ду, мм | Минимальный объемный расход, м3/ч | Максимальный объемный расход, м3/ч |
| 10 | 0,0025 | 2,5 |
| 15 | 0,006 | 6 |
| 25 | 0,016 | 16 |
| 32 | 0,025 | 25 |
| 40 | 0,04 | 40 |
| 50 | 0,06 | 60 |
| 65 | 0,1 | 100 |
| 80 | 0,16 | 160 |
| 100 | 0,25 | 250 |
| 150 | 0,6 | 600 |
| 200 | 1,0 | 1000 |
| 300 | 2,5 | 2500 |
Разрешенный диапазон температур, проходящего в трубопроводе теплоносителя от 0 до 200°С. В системах с хладогентах диапазон от – 40 до 150 °С.
Максимально допустимое давления жидкости в системе не должно превышать 1,6МПа.
Удельная электропроводимость теплоносителя в пределах от 5×10-4 до 10См/м.
Расходомер позволяет измерять следующие параметры: температурные показатели жидкости, её объем и масса подающем и подпиточном трубопроводах, тепловая мощность и давление в трубопроводе, время активной работы теплосчетчика, текущие время и дата, а так же показатели температуры наружного воздуха.
Теплосчетчик ТеРосс выполняется в следующих модификациях:
ТеРосс-ТМ – данная модификация прибора имеет датчики температуры и давления а так же датчики для измерения количества воды, протекающей в подающих или обратных трубопроводах. Все устройства, подключаемые к измерительным блокам, позволяют производить учёт расхода тепловых параметров, параллельно на нескольких тепловых системах.
ТеРосс -Т – в данной модификации информация о расходе поступает с датчиков, давления и температуры, напрямую к вычислительному устройству.
ТеРосс-РС – расходомер применяется в качестве самостоятельного устройства, с возможностью реализации на базе приборов ТеРосс-Т и ТеРосс-ТМ.
Комплектация
| Наименование и условное обозначение | Количество |
| Вычислительный блок ВУ | 1 шт. |
| Измерительный блок ИБ | согласно схемы заказа |
| Первичные преобразователи расхода, температуры, давления | согласно схемы заказа |
| Руководство по эксплуатации 4218-017-73016747 РЭ | 1 экз. |
| Инструкция по монтажу ИМ 4218-017-73016747-06 | 1 экз. |
| Методика поверки МП 73016747-06 | 1 экз. (по заказу) |
| Паспорт 4218-017-73016747 ПС | 1 экз. |
| Составные части, поставляемые по дополнительному заказу: блок питания ИПС, выносное индикаторное табло (ТИН), адаптер стандартизованного выхода (АСВ), комплект монтажных частей. | |
Потребитель может выбрать комплектацию счетчика, дополнительно следующими устройствами:
-выносным цифровым индикатором для удаленного отображения показателей на табло
-адаптером преобразования показаний о теплоносителе в у электрические сигналы постоянного тока.
Периферийные устройства
В комплект счетчика входят следующие периферийные устройства:
• Табло-индикатор;
• Адаптер выхода для передачи данных через аналоговые каналы;
• Устройство пеяати для передачи данных на принтер;
• Контроллер для регулировки характеристик теплоносителя;
CAN/COM, COM/USB преобразователи для передачи данных на персональный компьютер;
Серии
| Серия | Тип расходомера | Принцип измерения | Диапазон расходов | Давление | Температура, °С | Область применения |
| Теросс | Электромагнитный | Измерение объемного расхода | 2.5 – 2500 м3/ч | До 1,6 МПа | от 0 до 200 | Пункты коммерческого учета водоснабжения |
