Расходомеры Интелприбор
ООО «Интелприбор» (Московская область, г. Жуковский) основано в 1999 году. Приоритетное направление деятельности предприятия это разработка, внедрение приборов и систем учёта в промышленности и жилищно-коммунальном хозяйстве. «Интелприбор» - разработчик и производитель электромагнитного цифрового счётчика тепловой энергии и теплоносителя МКТС. Данный теплосчётчик производится начиная с 2003 года. На сегодня является единственным в своём роде теплосчётчиком отечественного производства, соответствующим лучшим международным стандартам.
| Тип расходомера | Наименование серии |
| Электромагнитные | Теплосчётчик МКТС |
Теплосчётчики МКТС предназначены для измерения и учёта количества тепловой энергии, в зависимости от конфигурации и настройки может быть использован как теплосчётчик или как счётчик-расходомер массы и объёма жидкости в одном или нескольких трубопроводах (до 12 одновременно). Вычисление тепловой энергии производится для закрытых и открытых систем водяного теплоснабжения, теплопотребления и теплоотведения, а также объёмный расход (для воды также и массовый расход), объем и массу (для воды) проходящей через трубопровод жидкости, её температуру и давление. Кроме того, возможно измерение перечисленных характеристик в трубопроводах оборудования применяемого в пищевой промышленности (учёт молока, соков, алкогольной продукции с содержанием этилового спирта до 60%, и др.).

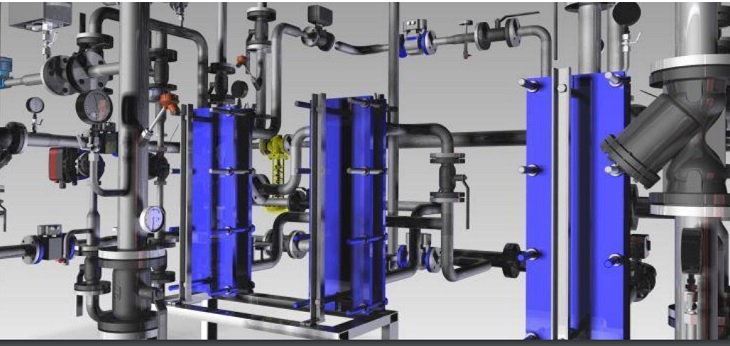

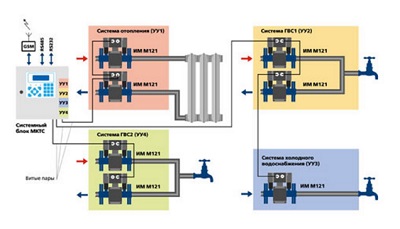

Теплосчетчик МКТС построен по модульному принципу и позволяет строить многоканальные системы учёта различной сложности, содержащие от 1 до 16 измерительных модулей (расходомеров), измеряющих расход и другие параметры теплоносителя.
Основные составные части теплосчетчика МКТС это системный блок и измерительные модули.
Системный блок (СБ) - выполняет функции вычисления, архивирования данных, поддержки интерфейсов связи, обеспечивает стабилизированным питанием все элементы теплосчетчика.
Измерительные модули (ИМ) предназначены для измерения расхода, температуры и давления жидкости. Основу измерительного модуля составляет электронный блок, к которому подключаются первичные преобразователи расхода, температуры и давления. Электронный блок преобразует сигналы первичных преобразователей в значения величин расхода, температуры и давления и передаёт их в цифровом формате в СБ. В измерительный модуль встраиваются преобразователи температуры (ПТ) и давления ПД) – вставляются в специальные посадочные места или врезаются - в зависимости от конструкции измерительных модулей.
Технические характеристики:
| Ёмкость архивов, не менее (в варианте исполнения А2 системного блока): | почасового – 120 суток, |
| посуточного – 16 месяцев, | |
| помесячного – 20 лет, | |
| диагностической информации – 7936 записей. | |
| В предыдущих вариантах исполнения: | почасового – 45 суток, |
| посуточного – 12 месяцев, | |
| помесячного – 12 лет, | |
| диагностической информации – 7936 записей. | |
| Межповерочный интервал | 4 года |
| Максимальное количество подключаемых измерительных модулей (СБ-04/СБ-05) | 16/8 |
| Максимальное количество узлов учёта (СБ-04/СБ-05) | 4/2 |
| Наличие интерфейсов связи | RS-232, RS-485, USB |
| Дополнительные интерфейсы СБ-04 | GSM, Ethernet, LPT, Modbus, LonWorks |
| Количество слотов для плат расширения в СБ-04 | 6 |
По степени защиты от воздействия окружающей среды согласно ГОСТ 14254-96 СБ соответствует классу IР44, ИМ соответствует классу IР54.
При отключении сетевого питания информация, записанная в архивы, сохраняется в энергонезависимой памяти не менее 12 лет.

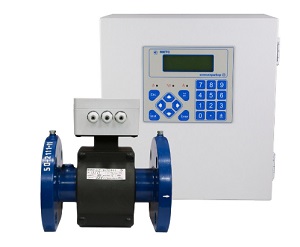

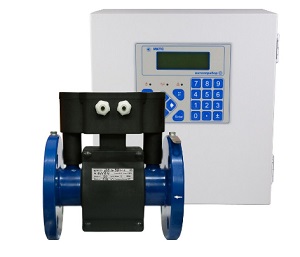

Исполнение Теплосчётчика МКТС с СБ-04 и М121-И6

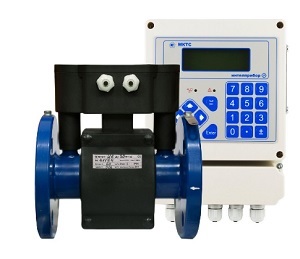

Исполнение Теплосчётчика МКТС с СБ-05 и М121-И6
Исполнение Теплосчётчика МКТС с СБ-04 и М121-И5
Диапазоны измерений | |
| Диапазон измерения температуры, °С: | 0 ... 150 |
| Наименьшее значение разности температур теплоносителя в подающем и обратном трубопроводах Δtmin выбирается из ряда, °С: | 2; 3 |
| Диапазон измерения разности температур в подающем и обратном трубопроводах, °С: | Δtmin ... 150 |
| Диапазон измерения температуры наружного воздуха, °С | |
| при измерении термопреобразователями сопротивления из платины: | -60 … +85 |
| при измерении цифровыми термометрами: | -55 … +85 |
| Рабочий диапазон давления измеряемой среды, в зависимости от исполнения ИМ, МПа: | 0...1,6 или 0...2,5 |
Метрологические характеристики | |
| Пределы допускаемой относительной погрешности измерительного канала тепловой энергии теплосчётчика соответствуют классу С по ГОСТ Р 51649 при ∆tmin ³2 °С, % | ±(2 + 4∙∆tmin / ∆t + 0,01∙Gmax / G) |
| Пределы допускаемой относительной погрешности при измерениях объёма (объёмного расхода) и массы (массового расхода), обеспечиваемые каналами расхода с электромагнитными преобразователями, соответствуют значениям, в зависимости от класса точности, при Gmin < |G| < Gmax, % | |
| для расходомеров класса А: | ±(1+0,01∙Gmax/|G|) |
| для расходомеров класса В: | ±(1 + 0,01∙Gmax/|G|), при |G| > Gmax/400; |
| ±5 при |G| < Gmax/400 | |
| для расходомеров класса С: | ±(1+0,01∙Gmax/|G|), при |G| > Gmax/100; |
| ±2 при |G| < Gmax/100 | |
| для расходомеров класса D1: | ±1,0 |
| для расходомеров класса D2: | ±0,5 |
| для расходомеров класса D3: | ±0,25 |
| Пределы допускаемой абсолютной погрешности измерительных каналов температуры измерительных модулей (без учёта погрешности термопреобразователей сопротивления), °С: | ±0,02 |
| Пределы допускаемой абсолютной погрешности платиновых термопреобразователей сопротивления, °С | |
| класса допуска A по ГОСТ 6651-2009: | ±(0,15 + 0,002∙|t|) |
| класса допуска B по ГОСТ 6651-2009: | ±(0,30 + 0,005∙|t|) |
| Пределы допускаемой относительной погрешности каналов измерения разности температур Δt (без учёта погрешности комплектов ПТ), %: | ±(4 / Δt) |
| Пределы допускаемой относительной погрешности комплектов ПТ при измерении разности температур, % | ±(0,9 + 4∙(Δtmin –1) / Δt) |
| Пределы допускаемой относительной погрешности вычисления тепловой энергии, %: | ±0,1 |
| Пределы допускаемой относительной погрешности при измерении времени наработки, %: | ±0,01 |
| Пределы допускаемой приведенной погрешности при измерении давления, % | ±2,0 |
Масса, габаритные размеры и мощность | |
| Масса СБ-04 без аккумулятора (СБ-05), не более, кг: | 5 (1,2) |
| Масса ИМ, в зависимости от Ду и комплектации, кг: | 1 ... 125 |
| Габаритные размеры СБ-04 (СБ-05), не более, мм: | длина: 286 (161) высота: 343 (232) ширина: 161 (71) |
| Габаритные размеры ИМ в зависимости от Ду, мм: | длина: 132 … 438 высота: 275 … 627 ширина: 95 … 485 |
| Мощность активная, потребляемая СБ от силовой сети при отсутствии ИМ, не более, Вт: | 20 |
| Мощность средняя, потребляемая ИМ от СБ, не более, Вт: | 3 |
| Мощность активная, потребляемая теплосчётчиком в максимальной комплектации от силовой сети, не более, Вт: | 70 |
Условия эксплуатации | |
| Рабочий диапазон температуры окружающего воздуха для СБ, °С: | +5 ... +50 |
| Рабочий диапазон температуры окружающего воздуха для ИМ, °С: | +5 ... +70 |
| Относительная влажность окружающего воздуха, не более, %: | 93 |
| Рабочий диапазон атмосферного давления, кПа | 84,0...106,7 |
| Номинальное напряжение силовой сети, В: | 230 |
| Рабочий диапазон напряжения силовой сети, В: | 184 … 253 |
| Предельно допустимый диапазон напряжения силовой сети, В: | 161 … 276 |
| Рабочий диапазон частот силовой сети, Гц: | 50 ± 1 |
| Длина прямолинейных участков трубопровода без местных гидравлических сопротивлений (трубопроводная арматура и др. устройства): | |
| до преобразователя расхода, не менее: | 3 Ду |
| после преобразователя расхода, не менее: | 1 Ду |
| допустимая удельная электрическая проводимость измеряемой жидкой среды, См/м: | 0,001 ... 10 |
| Напряжённость магнитного постоянного или переменного поля с частотой силовой сети, не более, А/м: | 400 |
Сведения о надёжности | |
| Норма средней наработки до отказа, ч: | 50000 |
| Средний срок службы, лет: | 12 |
Системный блок

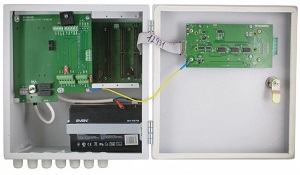

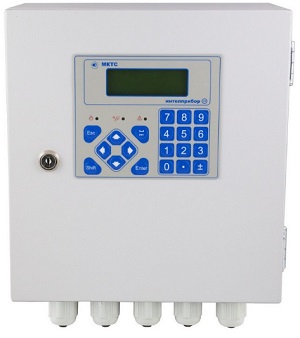

Системный блок Теплосчетчика МКТС в модификации СБ-04 - производится в металлическом корпусе в виде шкафа, содержит в себе материнскую плату (плату вычислителя); дисплейно-клавиатурную панель (размещённую в откидной крышке) с 4-х строчным индикатором и подсветкой; блок питания; аккумулятор резервного питания (если блок питания СБ – бесперебойный); плату подключений, гермовводы и планку крепления для подсоединения к СБ кабеля сетевого питания, кабелей линий связи с измерительными модулями и кабелей различных интерфейсов. На материнской плате блока размещены элементы тепловычислителя (процессор, часы реального времени, электронный архив, интерфейсы), имеются встроенные интерфейсы RS-232, RS-485, а также 6 слотовых разъёмов для установки сменных плат расширения, реализующих дополнительные функции - передачу данных по различным дополнительным интерфейсам (GSM, Modbus, Ethernet, LonWorks…); запись накопленных Теплосчётчиком архивов на USB флеш-диск; печать протоколов на принтер; выдачу результатов измерения в форме токовых или частотных сигналов; регулирование температуры теплоносителя, и др.
Системный блок исполнения СБ-04 может быть укомплектован как обычным, так и бесперебойным блоком питания, обеспечивающим питание теплосчётчика МКТС при пропадании сетевого напряжения.
Возможно оснащение системного блока дополнительными платами.

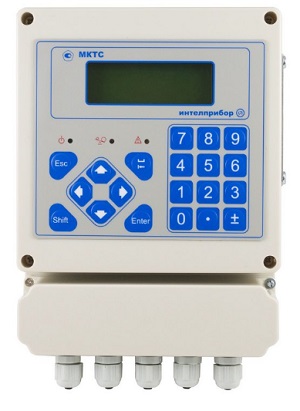

Системный блок модификации СБ-05 в усечённой модификации СБ-05 разработан для применения на локальных объектах с небольшой плотностью размещения узлов учёта.
При сохранении структурной и программной преемственности со старшей моделью (СБ-04), системный блок исполнения СБ-05 имеет значительно меньшие габариты, вес и стоимость.
Блок данной модификации, в отличие от полной модели СБ-04, имеет только два узла учёта, шесть максимально подключаемых измерительных модулей, из него исключены встроенные слоты для плат расширения и встроенный блок бесперебойного питания. Имеет возможность подключения выносного устройства подключения плат расширения (УППР) и выносного блока бесперебойного питания. В остальном функционал СБ-05 полностью соответствует функционалу СБ-04.
Измерительный модуль

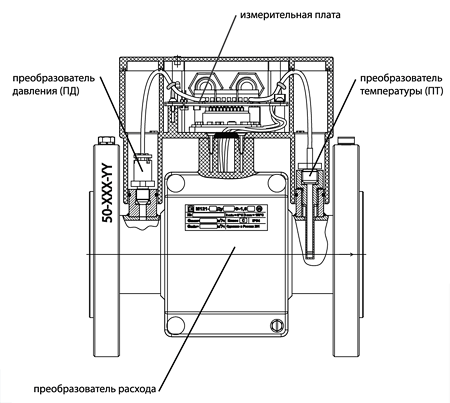

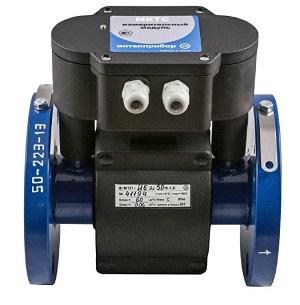

Измерительный модуль М121-И6 предназначен для измерения расхода, температуры и давления жидкости в трубопроводах. Основу измерительного модуля составляет электронный блок, к которому подключаются первичные преобразователи расхода (один), температуры (до двух) и давления (не более одного).
1. Измерительная плата.
2. Преобразователь давления (ПД).
3. Преобразователь температуры (ПТ).
4. Преобразователь расхода.
Диаметр условного прохода расходомера для М121-И6: 25, 32, 40, 50, 65, 80 мм.
В конструктивном исполнении модуль М121-И6 состоит из первичного электромагнитного преобразователя расхода, на котором установлен электронный блок (ЭБ) и предусмотрены по одному посадочному месту для модульного преобразователя температуры (ПТ) и модульного преобразователя давления (ПД).
Подключение первого ПТ и ПД осуществляется внутри корпуса М121-И6 с помощью клеммных колодок, расположенных на доступной для монтажника плате подключения. Второй ПТ (в случае его использования) монтируется стандартным способом – в гильзу, вваренную в трубопровод, и также подключается к ЭБ с помощью клеммных колодок платы подключения.
Электронный блок М121-И6 обрабатывает поступающие от первичных преобразователей расхода, температуры и давления аналоговые сигналы, переводит их в цифровой формат и по специализированному интерфейсу связи передаёт в СБ теплосчётчика значения расхода (в м3/час); температуры (в ОС) и давления (в атм).
Измерительные модули серии М121-И6 позволяют измерять расход жидкости как в прямом, так и в обратном (реверсном) направлении. В состав теплосчётчика МКТС может входить от одного до 12 модулей М121-И6, подключаемых к СБ одной витой парой проводов.
Платы расширения СБ МКТС, преобразователи давления ПД и преобразователи температуры ПТ могут быть заказаны отдельно.

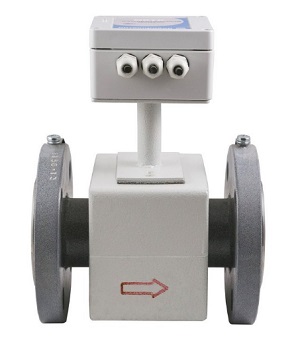

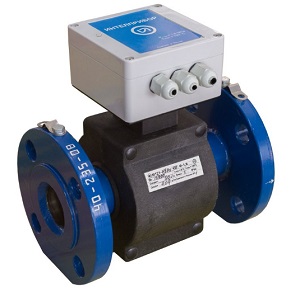

Измерительный модуль исполнения К5 (М121-К5) предназначен для измерения расхода, температуры и давления жидкости в трубопроводах. Основу измерительного модуля составляет электронный блок, к которому подключаются один электромагнитный первичный преобразователь расхода, до двух выносных преобразователей температуры (ПТ) и выносной преобразователь давления (ПД). К измерительному модулю также может подключаться дополнительный преобразователь расхода с импульсным выходом (ПРИ), например, крыльчатый счётчик системы ХВС.
М121-К5 – измерительный модуль с полной футеровкой трубы преобразователя расхода.
Диаметр условного прохода для М121-К5: 15, 25, 32, 40, 50, 65, 80, 100, 150, 200, 300 мм.
Электронный блок М121-К5 обрабатывает от первичных преобразователей расхода, температуры и давления аналоговые сигналы, переводит их в цифровой формат и по специализированному интерфейсу связи передаёт в СБ теплосчётчика значения показателей расхода (в м3/час); температуры (в 0С); давления (в атм). Измерительные модули М121-К5 позволяют измерять расход жидкости в прямом и обратном (реверсном) направлении. В состав теплосчётчика МКТС может входить от одного до 12 модулей М121-К5, подключаемых к СБ одной витой парой проводов.

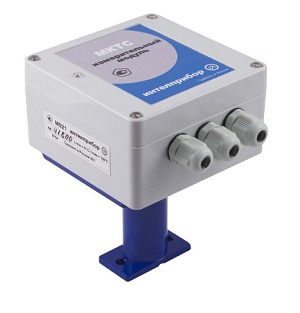

Измерительные модули без преобразователя расхода исполнения М021
Модуль М021 применяют в случае, когда в системе учёта нет необходимости использования электромагнитного преобразователя расхода (например, при наличии ранее установленного преобразователя расхода с импульсным выходом).
Электронный блок (ЭБ) М021 аналогичен ЭБ измерительного модуля конструктивного исполнения М121-К5. К нему также могут быть подключены до двух преобразователей температуры, один преобразователь давления и один преобразователь расхода с импульсным выходом (ПРИ). Электронный блок М021 обрабатывает поступающие от первичных преобразователей температуры и давления аналоговые сигналы, переводит их в цифровой формат и по специализированному интерфейсу связи передаёт в СБ теплосчётчика значения величин температуры (в 0С) и давления (в атм). В состав теплосчётчика МКТС может входить от одного до 16 модулей М021, подключаемых к СБ одной витой парой проводов.
Измерительный модуль исполнения М121-И5
Модули с локальной футеровкой трубы первичного преобразователя расхода в области электродов и с выносными преобразователями температуры (ПТ) и преобразователями давления (ПД) выпускаются со следующими диаметрами условного прохода: 25, 40, 50 мм. Измерительный модуль исполнения И5 состоит из первичного электромагнитного преобразователя расхода, на котором установлен электронный блок. Монтаж преобразователей температуры и давления на трубопроводе осуществляется стандартным способом – с помощью гильз и штуцеров, вваренных в трубопровод. Преобразователи температуры и давления, а также линия связи с СБ подключается к ИМ с помощью клеммных колодок, расположенных на плате подключения внутри герметичного электронного блока.
Дополнительные внешние модули для МКТС
Модуль переноса данных (МПД)
Предназначен для считывания данных архивов из СБ МКТС и последующего их переноса на компьютер диспетчерского пункта системы учёта тепловой энергии. МПД питается от одного гальванического элемента формата АА, обеспечивает считывание данных архивов МКТС и последующий перенос их на компьютер диспетчерского пункта.

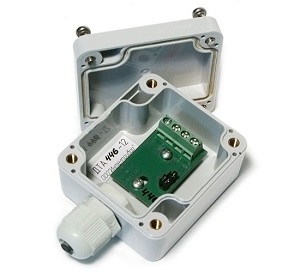

Автоматический преобразователь интерфейсов RS-485/RS-232
Предназначен для ретрансляции сигналов двухпроводной полудуплексной линии связи RS-485 в сигналы интерфейса RS-232 и обратно. Обеспечивает гальваническую развязку интерфейсов и автоматическое переключение режима прием/передача на линии связи RS-485 при скоростях обмена от 600 до 115 200 бод. Преобразователь интерфейса используют на диспетчерских пунктах сбора данных с нескольких Теплосчетчиков МКТС, объединённых по сети интерфейса RS-485, когда необходимо их подключение к COM-порту персонального компьютера.

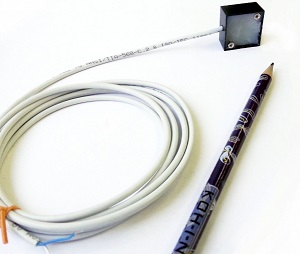

Датчик температуры наружного воздуха (атмосферы) - ДТА
Это выносной цифровой термометр, предназначенный для измерения температуры окружающего воздуха и передачи результата измерения в СБ МКТС. Погрешность измерения температуры не превышает 2°C в рабочем диапазоне от -40°C до +85°C. Измеренное ДТА значение температуры наружного воздуха фиксируется в почасовых, посуточных и помесячных архивах Теплосчетчика МКТС.

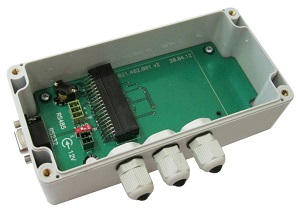

Устройство подключения плат расширения (УППР)
УППР предназначено для подключения к СБ МКТС одной платы расширения в том случае, если её непосредственная установка в слот системного блока нежелательна или невозможна, в основном при подключении плат расширения к сокращённой модификации системного блока. Электрическое питание УППР получает от внешнего источника с напряжением 11…15 В и мощностью не менее 6 Вт.
Коммутатор КН-2
Предназначен для работы в составе системы регулирования температуры теплоносителя. Обеспечивает подключение к плате регулирования СБ МКТС до двух сетевых нагрузок (насосов, задвижек и т.п.).
Датчик затопления
Предназначен для формирования аварийного сигнала при появлении открытой влаги на полу помещения. Питается от встроенного литиевого элемента, не требуется внешних источников питания. Используется совместно с СБ МКТС или с аварийно-охранными, диспетчерскими устройствами, в которых предусмотрена возможность подключения датчика с выходным каскадом типа «сухой контакт».
