Компания Промприбор / Измерительная Техника
АО «Промприбор» вместе с дочерними предприятиями представляет собой холдинговую компанию, разрабатывающую и производящую различное оборудование для нефтегазоперерабатывающей промышленности.
Производство измерительной техники является одним из структурных подразделений АО «Промприбор». Вот уже 58 лет компания поставляет промышленное оборудование для нефтехимической, пищевой, ликероводочной и других отраслей промышленности, коммунального хозяйства, теплоэнергетических установок, стендового оборудования, а также для других объектов, где по условиям эксплуатации возможно их применение.

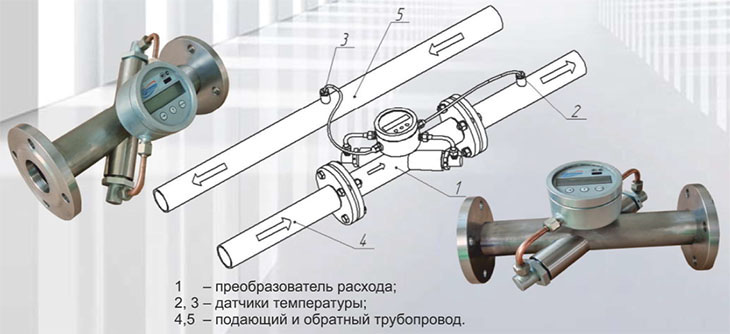

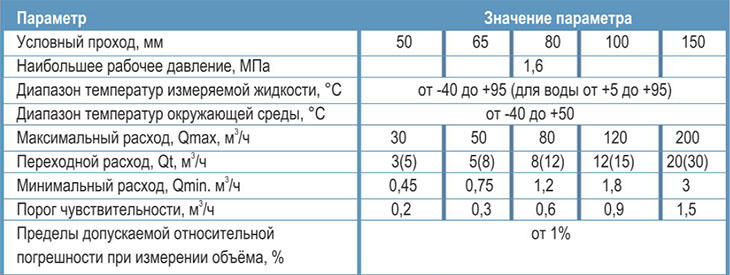

Теплосчётчики ультразвуковые ТСЖУ с автономным питанием

Теплосчётчики ультразвуковые ТСЖУ предназначены для измерения тепловой энергии, энергии охлаждения, расхода, объёма, температуры.

Теплосчетчики без датчиков температуры используются в качестве счётчиков жидкости - холодной и горячей воды других акустически прозрачных жидкостей, вязкостью до 6 сСт.

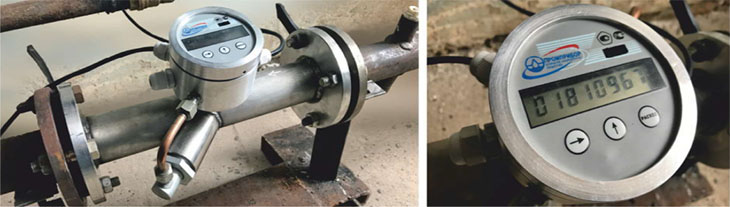

Счётчики жидкости с автономным питанием
Все модификации счетчиков СЖ-ППО, ППВ, ППТ могут комплектоваться датчиком с автономным питанием «ЛУЧ». Принцип работы датчиков «ЛУЧ» заключается в преобразовании количества оборотов рабочих частей счётчика (винты, шестерни или турбинка) совершаемых при прохождении объёма жидкости через его камерную (проточную) часть в электрический сигнал в форме импульсов, с последующим их усилением и формировании в прямоугольную форму.

Электронное отсчётное устройство, входящее в состав датчиков «ЛУЧ», преобразует электрические импульсы в единицы объёма, путем перемножения количества поступивших импульсов на калибровочный коэффициент, который сохраняется в памяти микропроцессора.
Датчик «ЛУЧ» совмещает в себе функции преобразователя механических колебаний и электронного отсчётного устройства (преобразование электрических импульсов в единицы разового объёма, сумматор, мгновенный расход и индикации их на встроенном дисплее).

Счётчики с датчиком «ЛУЧ-01», «ЛУЧ-03» предназначен для работы без внешнего источника питания за счёт встроенной литиевой батарейки напряжением (3,60,6) В, датчик «ЛУЧ-02», «ЛУЧ-04» может подключаться к внешнему источнику напряжением от 5 до 12В и генерировать частотный сигнал пропорциональный частоте вращения рабочих органов счётчика. В случае исчезновения питающего напряжения, датчик «ЛУЧ-02» автоматически переходит на работу от встроенной батарейки. Конструктивно датчик «ЛУЧ» выполнен в едином корпусе и защищен индивидуальным паролем для несанкционированного доступа.

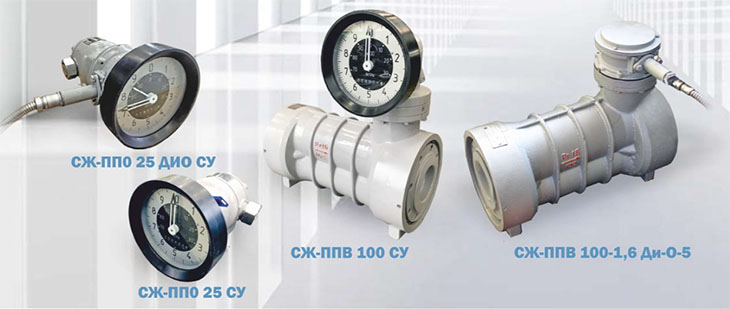

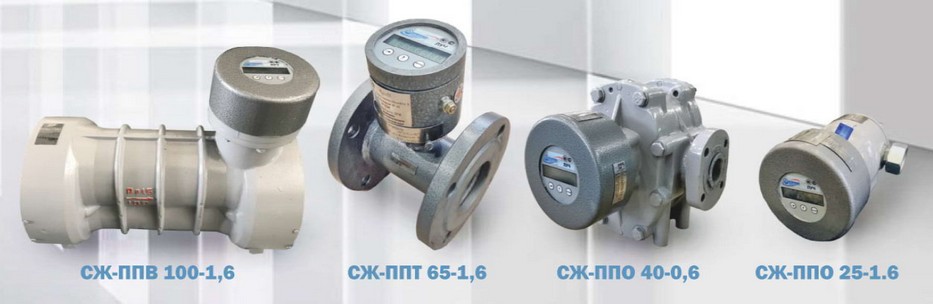

Счётчики жидкости ППО, ППВ
Счётчики жидкости СЖ (СЖ-ППО, ППВ) предназначены для изменения объёмного количества жидкостей, вязкостью от 0,55 до 300 мм2/с.

Область применения - при коммерческом и внутрихозяйственном учёте в нефтехимической промыш­ленности, а также на других объектах, где по условиям эксплуатации возможно их применение.
Принцип действия счётчиков СЖ-ППО (СЖ-ППВ) заключается в том, что две овальные шестерни (два винта), находящиеся в зацеплении, вращаясь под действием потока жидкости, отмеряют при каждом обороте некоторый объём жидкости. Вращение с одной овальной шестерни (винта), с помощью магнитной муфты, передаётся на счётное устройство или другие устройства съёма сигнала.
Счётчик жидкости СЖ-П ПО может комплектоваться устройством съёма сигналов с датчиком индукционным оборотов ДИ-O-5, который имеет возможность передачи данных о количестве жидкости на компьютер через интерфейс RS 485 или контроллерами универсально-программируемыми типа КУП-30, КУП-40.

КУП-30 (светодиодная индикация, металлический корпус, возможность размещения во взрывоопас­ной зоне, выход на компьютер). КУП-30 предназначен для эксплуатации при температуре окружающего воздуха от -40 до +50°С с верхним значением относительной влажности 98% при 35°С КУП-40 (светодиодная индикация, металлический корпус, возможность управления внешними устройствами (например клапан­отсекатель в составе измерительных комплексов), возможность размещения во взрывоопасной зоне, выход на компьютер).

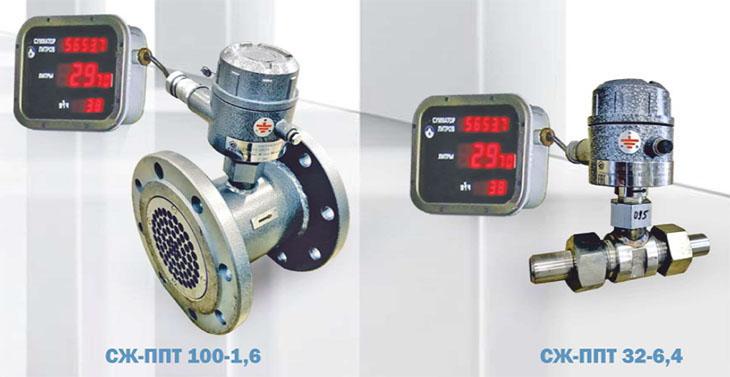

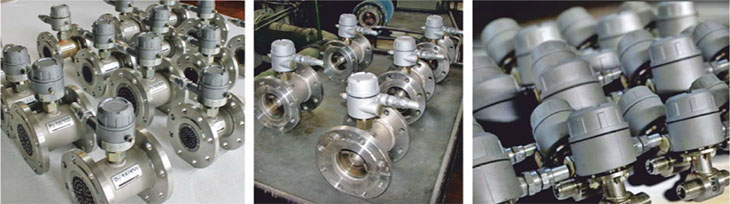

Счётчики жидкости ППТ
Счётчики жидкости турбинные ППТ предназначены для измерения объёмного количества жидкости при внутрихозяйственном учёте и выполнении коммерческих учётных операций. Металлические детали счетчиков выполнены из нержавеющей стали 12Х18Н9Т, все уплотнения фторопластовые. Счётчики выполнены во взрывозащищенном исполнении. Применяемые в изделии сверхпрочные подшипники из карбида вольфрама многократно увеличили ресурс расходомеров. Для управления счётчиками с персонального компьютера потребуется программное обеспечение «АРМ оператора налива и слива» редакция для расходомеров, которое предназначено для измерения количества нефтепродуктов при перекачке по трубопроводам.

Основные функции данного обеспечения заключены в следующем: отображение процесса перекачки нефтепродуктов на мониторе рабочей станции оператора; ведение базы данных в формате MS SQL Server, содержащей протокол работы оборудования и журнал событий; отображение на мониторе оператора и запись в базу данных событий завершения процесса, содержащих фактический объем нефтепродукта; контроль суммарных значений счетчиков в памяти контроллеров с целью обнаружения несанкционированных наливов/сливов, в случае обнаружения разницы показаний счётчиков и значений в базе данных - формирование события, содержащего разницу как результат налива/слива; ведение в базе данных протокола изменения конфигурации датчиков; невозможность ручной корректировки событий; печать отчетов о количестве перекаченных нефтепродуктов с указанием времени, объёма и номера счётчика.

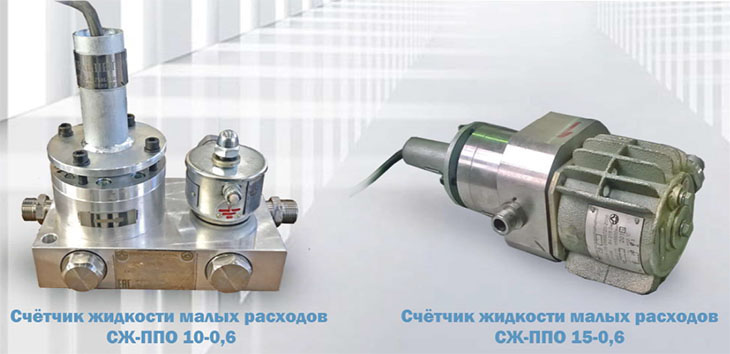

Счётчик жидкости малых расходов (дозирование присадок)
Счётчик жидкости ППО-10 предназначен для измерения объёмного количества жидкостей (нефтепродуктов, химии, пищевых продуктов) с диапазоном расхода от 0,04 до 0,4 м3/ч и классом точности ±0,25;±0,5%, для работы при температуре окружающей среды от -40 до +50°С и измеряемой среды от-40 до +50°С. Счётчики изготавливаются в химическом и общепромышленном исполнении.
Основное применение преобразователя ППО-10 – это использование в составе дозатора присадок. Также возможно применение преобразователя ППО-10 в составе самостоятельного средства измерения в комплекте с вторичным прибором.

Счётчик жидкости ППО-15 предназначен для измерения объёмного количества жидкостей (нефтепродуктов, химии, пищевых продуктов) с диапазоном расхода от 0, 150 до 2,5 м3/ч и классом точности ±0,25; ±0,5; ±1%, для работы при температуре окружающей среды от-40 до +50°С и измеряемой среды от -40 до +50°С. Счётчики изготавливаются в химическом и общепромышленном исполнении.
Основное применение преобразователя ППО-15 – это использование в составе дозатора присадок. Также возможно применение преобразователя ППО-15 в составе самостоятельного средства измерения в комплекте с вторичным прибором.

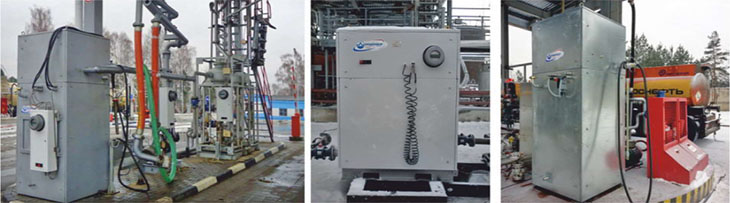

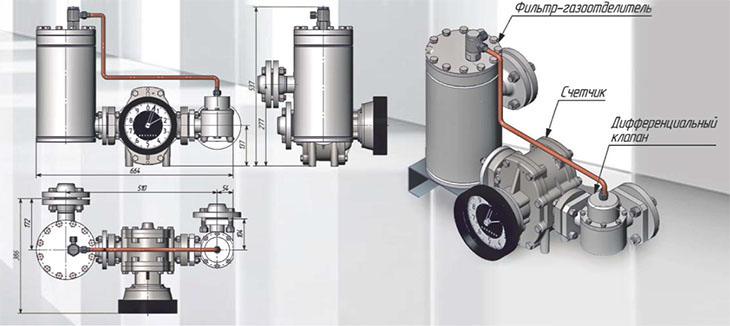

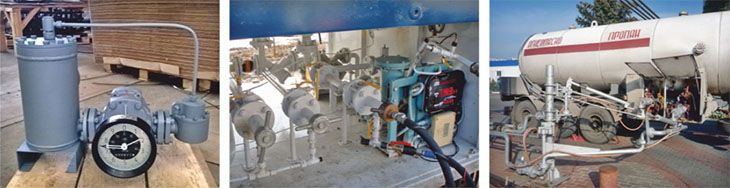

УИЖГЭ Установки измерения и учета объёма или массы СУГ

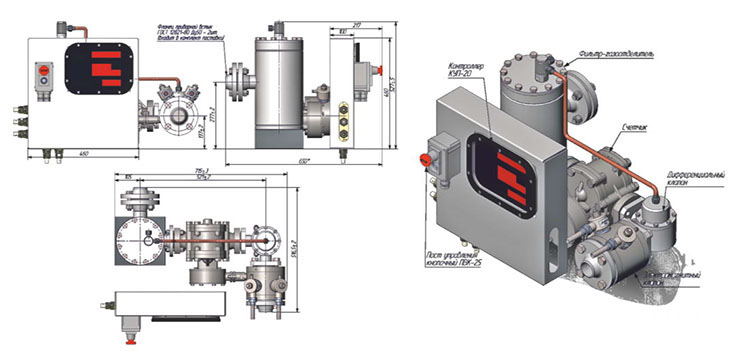

Установки УИЖГЭ АЦ 0-40-ППО-1/1-У2 (аналог счётчика LPM-200) с рабочим давлением 1,6 МПа и расходом от 2,5 до 25 м3/ч. предназначены для измерения и учёта объёма или массы СУГ при сливе из газовозов. Установки по желанию заказчика комплектуются счётчиками жидкости (СЖ-ППО 40-0,6) или массомерами, а также механическим или электронным вторичным прибором (контроллером КУП-20). Класс точности ±0,5%.

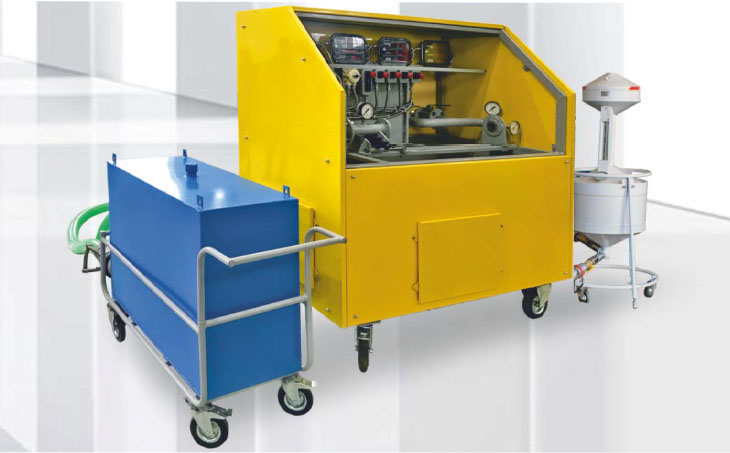

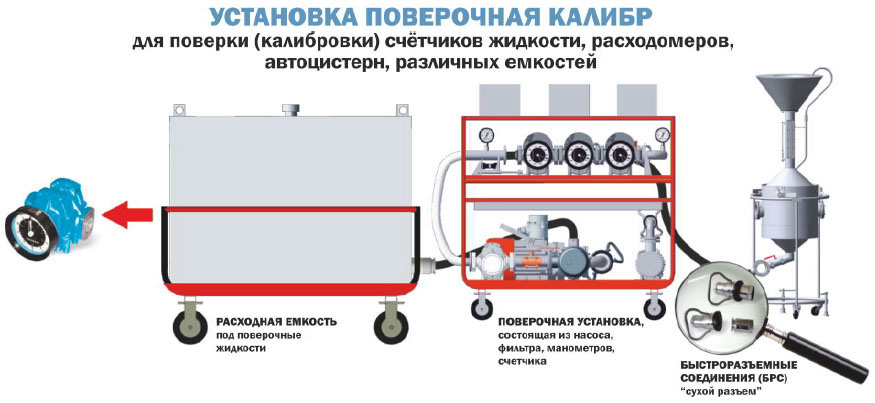

Установка поверочная «Калибр»
Установка поверочная «Калибр» предназначена для поверки (калибровки) счётчиков жидкости (ППО, ППТ и т.д.), расходомеров, а также возможно использование как простой перекачивающей станции.

Установка состоит из трех основных блоков (модулей):
• Расходная ёмкость под поверочные жидкости (керосин КО-25), в зависимости от использования поверочных счётчиков;
• Поверочная установка, состоящая из насоса, фильтра, манометров, образцового счётчика (для визуального контроля расхода), управляющей и показывающей систем, сухих быстроразъёмных соединений;
• Образцового мерника II разряда объёмом 100 и 500 дм. (для поверки счётчиков статическим методом пролива на мерник).

Все входящие в состав установки модули являются компактными, мобильными и универсальными в использовании.

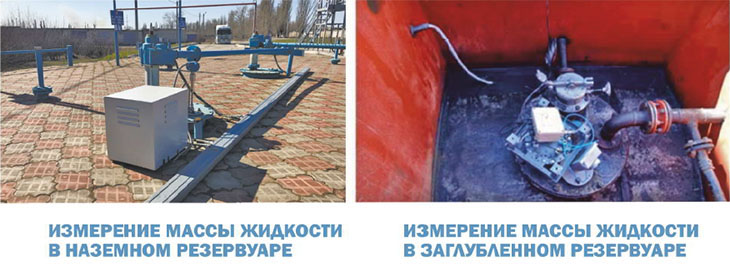

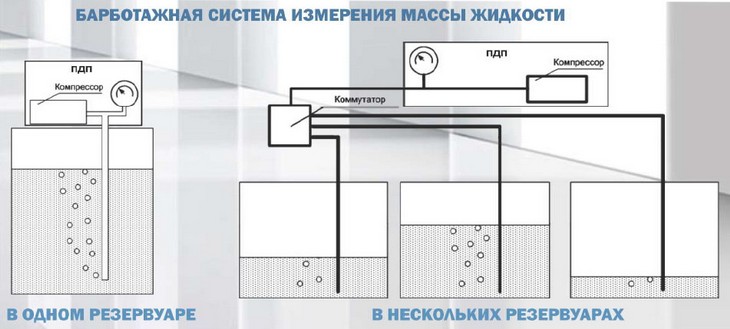

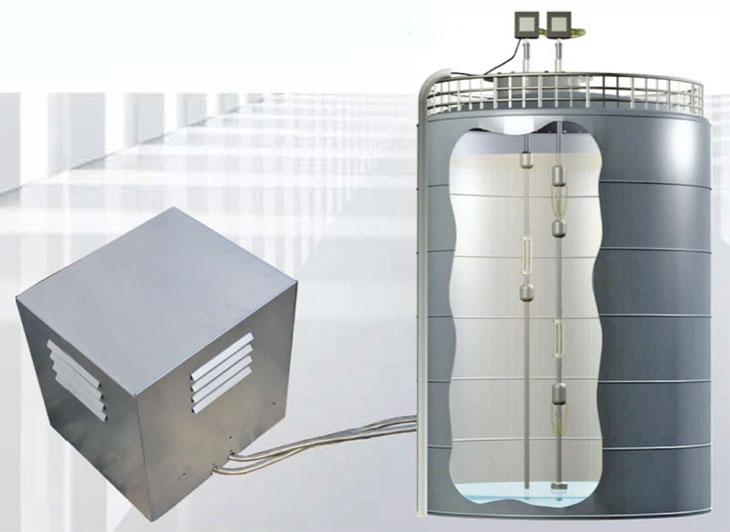

Комплекс измерительный массы жидкости

КИМЖ предназначен для измерения гидростатическим взвешиванием массы жидкости, хранимой в резервуарах любого типа, путём расчёта этой массы в компьютере, используя:
Унифицированный цифровой сигнал придонного избыточного давления жидкости и избыточного давления над поверхностью жидкости в резервуаре, получаемый с помощью преобразователя давления прецизионного типа "Дельта" (далее ПДП), произведённого по ТУ 4381-244-05806720-2007;
Унифицированный цифровой сигнал уровня налива, получаемый с помощью измерителя уровня типа "Струна" или подобного ему по параметрам (далее ИУН);
Градуировочные таблицы конкретного резервуара по ГОСТ 8.346-2000, связывающие высоту налива (h) с заполненным объёмом (V), предварительно введенные в исходные параметры алгоритма и корректируемые в соответствии с вновь получаемыми результатами при плановых поверках резервуаров.

Область применения КИМЖ: на объектах различных отраслей промышленности: химической, нефтехимической, энергетической, горнодобывающей, пищевой и фармацевтической, а также на других объектах, включая транспортные, где по условиям эксплуатации, возможно его применение.

КИМЖ должен обеспечивать выполнение следующих функций:
Измерение давлений в придонной и верхней частях резервуара
Первичную обработку замера давления с преобразованием в единицы давления
Первичную обработку замера уровня налива с преобразованием в единицы уровня налива
Передачу данных на компьютер
Приём управляющих команд от компьютера
Учёт данных градуировочной таблицы конкретного резервуара по ГОСТ 8.346-2000
Расчёт массы налива жидкости в резервуаре


КИМЖ, в зависимости от характеристик, используемых ПДП и ИУН, применяется во взрывоопасной зоне класса 1, 2 взрывоопасных сред категории II температурного класса Т6 и пожароопасных зонах классов П-I – П-III при их установке на стационарные резервуары в условиях умеренного климата (У) при температуре эксплуатации от минус 40°C до плюс 40°C и условиях холодного климата (УХЛ) при температуре эксплуатации от минус 60°C до плюс 50°C категории размещения 2 по гост 15150-69.
