Bronkhorst

Компания Вronkhorst (Нидерланды) занимается разработкой и производством газовых и жидкостных расходомеров и контроллеров различных модификаций, в том числе и по индивидуальным заказам, которые используются в сфере здравоохранения, химических лабораториях и других областях.

Тип расходомера	Наименование серии
Тепловые	Лабораторные расходомеры EL FLOW Prestige
Тепловые	Лабораторные расходомеры EL-FLOW
Тепловые	Лабораторные расходомеры на высокие давления EL-FLOW High-Pressure
Тепловые	Лабораторные расходомеры на низкие перепады давления EL-FLOW Low-∆P
Тепловые	Лабораторные расходомеры с металлическими уплотнениями EL-FLOW Metal-Sealed
Тепловые	Промышленные расходомеры IN-FLOW
Тепловые	Промышленные расходомеры на большие расходы IN-FLOW High-Flow
Тепловые	Промышленные расходомеры на высокие давления IN-FLOW High-Pressure
Тепловые	Промышленные расходомеры на низкие перепады давления IN-FLOW Low-∆P
Тепловые	Ультракомпактные расходомеры IQ+FLOW

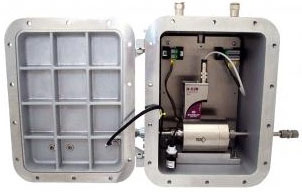

Тепловые	Взрывозащищённые расходомеры CCFE IN FLOW
Электронные	Измерители расхода газа (Ротаметры) MASS-VIEW
Электронные	Измерители расхода газа (Ротаметры) MASS-VIEW с ручным клапаном
Термоанемометрические	Термоанемометрические расходомеры MASS-STREAM D-6300
Кориолисовые	Газовые расходомеры CORI FLOW до 600 кг/ч
Кориолисовые	Газовые расходомеры mini CORI FLOW от 0,1 г/ч до 300 кг/ч
Тепловые	Жидкостные Лабораторные расходомеры на ультрамалые расходы µ FLOW
Тепловые	Жидкостные Лабораторные расходомеры на малые расходы L10-L20
Тепловые	Промышленные расходомеры на малые расходы L10I-L20I
Тепловые	Промышленные расходомеры на средние расходы L30
Кориолисовые	Взрывозащищённые жидкостные расходомеры CCFE mini CORI FLOW от 0,1 г/ч до 300 кг/ч
Кориолисовые	Взрывозащищённые жидкостные расходомеры CCFE CORI FLOW до 600 кг/ч

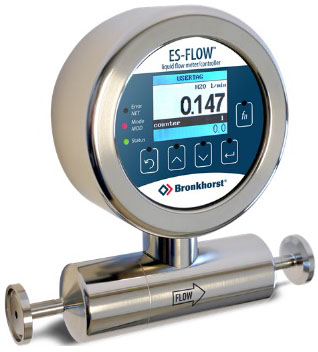

Ультразвуковые	Расходомеры ES-FLOW Ультразвуковой измеритель и регулятор расхода жидкости

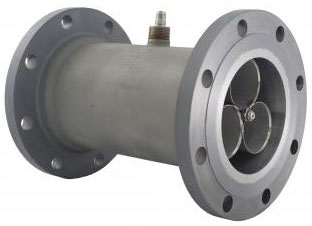

Турбинные	Промышленные расходомеры на большие расходы НО
Цифровые	Измерители и регуляторы давления Лабораторные измерители и регуляторы давления EL-PRESS
Цифровые	Промышленные измерители и регуляторы давления IN-PRESS
Цифровые	Измерители и регуляторы давления с металлическими уплотнениями EL PRESS Metal Sealed

Газовые расходомеры и регуляторы

Лабораторные расходомеры EL FLOW Prestige

Диапазон расходов: от мин. 0,014...0,7 н.мл/мин до макс. 2...100 н.л/мин с точностью 0,5% от показаний.

Измерительная часть
Точность (включая линейность) калибровка при рабочих условиях	Стандартно: ± 0,5% от показаний ± 0,1% от полной шкалы;
	± 0,8% от показаний ± 0,2% от полной шкалы для диапазонов 3...5 н.мл/мин
	± 1,0% от показаний ± 1,0% от полной шкалы для расходов менее 3 н.мл/мин
Диапазон	1:150; в аналоговом режиме 1:50
Сохраненные газы	воздух, N2, Ar, H2, O2, CO, CO2, He, CH4, SiH4, NH3, C2H2, C2H4, C2H6, C3H6 (пропилен), C2F6, C3H8, NF3, N2O, C2F6, H2S, Cl2, SF6, NO, Xe, плюс любая смесь из этих газов, максимально 5 компонентов
Время успокоения	быстро: < 500 мс
(для регулятора)	стандартно: < 1 с
	плавно: < 2 с
Диапазон рабочих температур	-10...70°С
Чувствительность к температуре	нулевая точка: < 0,02% от полной шкалы/°C;
	диапазон: < 0,025% от показаний/°C
Чувствительность к давлению	< 0,15% от показаний/бар типично для N2;
	< 0,02% от показаний/бар N2 (с опцией коррекции по давлению)
Герметичность	Не более 2×10E-9 мбар л/с по He
Чувствительность к положению	макс. ошибка 0,07% от полной шкалы при 1 бар N2 и изменении положения на 90°
Время прогрева	30 мин. для оптимальной точности
Механические параметры
Материал конструкции	Нержавеющая сталь AISI 316L или аналогичные материалы
детали, контакт со средой	Обезжиренные для работы с кислородом (O2)
Соединения с трубопроводом	компрессионного или торцевого типа
Уплотнения	стандартно: Витон,
	опции: EPDM, Kalrez® (FFKM)
	одобренные FDA и USP Класс VI
Электрические параметры
Напряжение питания	+15...24 В
Максимальное потребление (регуляторы с нормально-закрытым клапаном, контакт 5 не используется)
	Напряжение	Вольтовый вх./вых.	Токовый вх./вых.
Измеритель	15 В	69 мА	92 мА
	24 В	45 мА	63 мА
Регулятор	15 В	202 мА	225 мА
	24 В	128 мА	146 мА
Если установлен:
PROFIBUS DP	добавить 53 мА (питание 15 В) или 30 мА (питание 24 В)
PROFINET	добавить 76 мА (питание 15 В) or 48 мА (питание 24 В)
EtherCAT®	добавить 66 мА (питание 15 В) or 41 мА (питание 24 В)
DeviceNet™	добавить 48 мА (питание 24 В)
Аналоговый выход/Управление	0...5 (10) В, 0(4)...20мА
Цифровая шина	стандартно: RS232
	опции: Profibus-DP, DeviceNetTM, EtherCAT®, Modbus-RTU или ASCII, Flowbus
Электрические соединения
Аналоговый/RS232	9-ти пиновый разъем sub-D (папа)
Profibus-DP	данные: 9-ти пиновый разъем sub-D (мама)
	питание: 9-ти пиновый разъем sub-D (папа)
DeviceNetTM	5-ти пиновый M12 (папа)
EtherCAT®/PROFINET	2 x RJ45 (вх./вых.)
Modbus-RTU/Flowbus	RJ45
CE	EMC 2004/108/EC
	RoHS 2011/65/EU
Защита корпуса	IP40

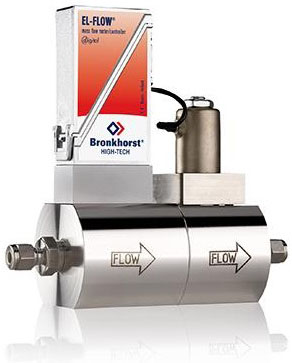

Лабораторные расходомеры EL-FLOW

Диапазон расходов: от мин. 0,014...0,7 н.мл/мин до макс. 8...1670 н.л/мин с точностью 0,5% от показаний.

Измерительная часть
Точность (включая линейность) калибровка при рабочих условиях	Стандартно: ± 0,5% от показаний ± 0,1% от полной шкалы;
	± 1% от полной шкалы для диапазонов 3...5 н.мл/мин
	± 2% от полной шкалы для диапазонов < 3 н.мл/мин
Диапазон	1:50 (в цифровом режиме до 1:187,5)
Повторяемость	< 0,2% от показаний
Время успокоения	стандартно: 1…2 с
(для регулятора)	опция: до 500 мс
Диапазон рабочих температур	-10...70°С
Чувствительность к температуре	нулевая точка — прим. 0,05% от полной шкалы/°С
	диапазон — прим. 0,05% от показаний/°С
Чувствительность к давлению	0,1%/бар для N2; 0,01%/бар для Н2
Герметичность	проверено <2x10E-9 (мбар л/с) He
Чувствительность к положению	макс. ошибка 0,02% при 1 бар N2 и изменении положения на 90°
Время прогрева	30 мин. для оптимальной точности
	2 мин. для точности не хуже 2% от полной шкалы
Механические параметры
Материал конструкции	Нержавеющая сталь AISI 316L или аналогичные материалы
Соединения с трубопроводом	компрессионного или торцевого типа
Уплотнения	стандартно: Витон
	по запросу: EPDM , FFKM (Kalrez)
Электрические параметры
Напряжение питания	+15...24 В
Максимальное потребление (регуляторы с нормально-закрытым клапаном, контакт 5 не используется)
	Напряжение	Вольтовый вх./вых.	Токовый вх./вых.
Измеритель	15 В	95 мА	125 мА
	24 В	65 мА	85 мА
Регулятор	15 В	290 мА	320 мА
	24 В	200 мА	215 мА
Если установлен:
PROFIBUS	добавить 50 мА
Входной/Выходной сигналы	0…5 (10) В, 0(4)…20мА
Цифровая шина	стандартно: RS232
	дополнительно: Profibus-DP, DeviceNetTM, EtherCAT®, Modbus-RTU, Flowbus
Электрические соединения
Аналоговый/RS232	9-ти пиновый разъем sub-D (папа)
Profibus-DP	данные: 9-ти пиновый разъем sub-D (мама)
	питание: 9-ти пиновый разъем sub-D (папа)
DeviceNetTM	5-ти пиновый M12 (папа)
EtherCAT®/PROFINET	2 x RJ45 (вх./вых.)
Modbus-RTU/Flowbus	RJ45
Защита корпуса	IP40

Лабораторные расходомеры на высокие давления EL-FLOW High-Pressure

Диапазон расходов: от мин. 0,2...10 н.мл/мин до макс. 25...1250 н.л/мин с точностью 0,5% от показаний.

При установке регулирующего клапана диапазон работы: от мин. 0,2...10 н.мл/мин до макс. 2...100 н.л/мин.

Измерительная часть
Точность (калибровка при рабочих условиях)	± 0,5% от показаний плюс ± 0,1% от полной шкалы
Диапазон	1:50
Повторяемость	< 0,2% от показаний
Время успокоения	1…4 с
(для регулятора)	1…4 с
Диапазон рабочих температур	-10...70°С
Чувствительность к температуре	нулевая точка — прим. 0,05% от полной шкалы/°С
	диапазон — прим. 0,05% от показаний/°С
Герметичность	проверено <2x10E-9 (мбар л/с) He
Чувствительность к положению	макс. ошибка 0,2% при 1 бар N2 и изменении положения на 90°
Время прогрева	30 мин. для оптимальной точности
	2 мин. для точности не хуже 2% от полной шкалы
Механические параметры
Материал конструкции	Нержавеющая сталь AISI 316L или аналогичные материалы
Максимальное рабочее давление	400 бар (абс.)
Соединения с трубопроводом	компрессионного или торцевого типа
Уплотнения	стандартно: Витон
	по запросу: EPDM , FFKM (Kalrez)
Электрические параметры
Напряжение питания	+15...24 В
Потребляемый ток	макс. 320 мА
	добавить 50 мА для Profibus, если установлен
Входной/Выходной сигналы	0…5 (10) В, 0(4)…20мА
Цифровая шина	стандартно: RS232
	дополнительно: Profibus-DP, DeviceNetTM, EtherCAT®, Modbus-RTU, Flowbus
Электрические соединения
Аналоговый/RS232	9-ти пиновый разъем sub-D (папа)
Profibus-DP	данные: 9-ти пиновый разъем sub-D (мама)
	питание: 9-ти пиновый разъем sub-D (папа)
DeviceNetTM	5-ти пиновый M12 (папа)
EtherCAT®	2 x RJ45 (вх./вых.)
Modbus-RTU/Flowbus	RJ45
Защита корпуса	IP40

Лабораторные расходомеры на низкие перепады давления EL-FLOW Low-∆P

Диапазон расходов: от мин. 0,2...10 н.мл/мин до макс. 4...200 н.л/мин с точностью 1% от полной шкалы. Обеспечивают малый перепад давления на уровне долей или единиц мбар.

Измерительная часть
Точность и линейность	± 1% от полной шкалы
Диапазон	1:50 (2...100%)
Повторяемость	< 0,2 % от показаний
Время успокоения	Стандартно: 2...3 с
(для регулятора)	Стандартно: 2...3 с
Стабильность регулирования	< ± 1% от полной шкалы (для расхода 1н.л/мин N2)
Диапазон рабочих температур	-10...70°С
Максимальное рабочее давление	10 бар
Чувствительность к температуре	0,1%/°С от полной шкалы
Чувствительность к давлению	0,1%/бар (для N2)
Герметичность (по гелию)	проверено < 2x10E-9 мбар л/с (He)
Положение монтажа	горизонтальное
Время прогрева	30 мин. для оптимальной точности
	2 мин. для точности не хуже 2% от полной шкалы
Механические параметры
Материал конструкции	Нержавеющая сталь, другие по заказу
Соединение с трубопроводом	компрессионного или торцевого типа
	межфланцевое для серии F-106
	фланцы DIN или ANSI для серии F-107
Уплотнения	стандартно: Витон
	по запросу: EPDM , FFKM (Kalrez)
Электрические параметры
Напряжение питания	+15...24 В
Потребляемый ток	Измеритель: 70мА
	Регулятор: макс. 320мА, добавить 50мА для Profibus
Входной/Выходной сигналы	0...5(10) В, 0(4)...20 мА
Цифровая шина	стандартно: RS232
	дополнительно: FLOW-BUS, Profibus DP, DeviceNet™, Modbus
Электрические соединения
Защита корпуса	IP40

Лабораторные расходомеры с металлическими уплотнениями EL-FLOW Metal-Sealed

Диапазон расходов: от мин. 0,12...6 н.мл/мин до макс. 1...50 н.л/мин, с точностью 0,5% от показаний. Имеют уплотнение «металл по металлу», применяются в полупроводниковой промышленности для подачи сверхчистых газов.

Измерительная часть
Точность и линейность	± 0,5% от показаний плюс ± 0,1% от полной шкалы
Диапазон	1:50 (в цифровом режиме до 1:150)
Повторяемость	< 0,2% от показаний
Время успокоения	1…2 с до 5% от полной шкалы
(для регулятора)	опция: до 500 мс
Стабильность регулирования	< ± 0,05% от полной шкалы (для расхода 1 н.л./мин. N2)
Диапазон рабочих температур	-10...+50°С; до +70°С по запросу
Герметичность (внешн.)	< 2x10-11 Па.м3/с (He)
Герметичность (через закр. клапан)	< 10-5 Па.м3/с (He)
Чувствительность к положению	монтируется в любом положении
Максимальное рабочее давление	измеритель: 100 бар (и); регулятор: 70 бар (и)
Чувствительность к температуре	нулевая точка: <± 0,05% от полной шкалы/°С; диапазон: <±0,05% от показаний/°С
Чувствительность к давлению	0,1%/бар для N2; 0,01%/бар для Н2
Время прогрева	30 мин. для оптимальной точности
	2 мин. для точности не хуже 2% от полной шкалы
Механические параметры
Материал конструкции	Нержавеющая сталь AISI 316L или аналогичные материалы
Соединение с трубопроводом	1/4" торцевого типа (внешняя резьба)
Уплотнения	металл-по-металлу (без уплотнительных колец)
	Viton; опционально: EPDM, FFKM (Kalrez)
Электрические параметры
Напряжение питания	+15...24 В
Потребляемый ток	Измеритель: 70мА
	Регулятор: макс. 320мА, добавить 50мА для Profibus если установлен
Входной/Выходной сигналы	0...5(10) В, 0(4)...20 мА (активн.)
Цифровая шина	стандартно: RS232
	дополнительно: PROFIBUS DP, DeviceNet™, Modbus-RTU/ASCII, FLOW-BUS, EtherCAT®
Электрические соединения
Аналоговый/RS232	9-ти пиновый разъем sub-D (папа)
PROFIBUS DP	данные: 9-ти пиновый разъем sub-D (мама)
	питание: 9-ти пиновый разъем sub-D (папа)
DeviceNetTM	5-ти пиновый M12 (папа)
EtherCAT®	2x RJ45 (вх./вых.)
Modbus-RTU/FLOW-BUS	RJ45
Защита корпуса	IP40

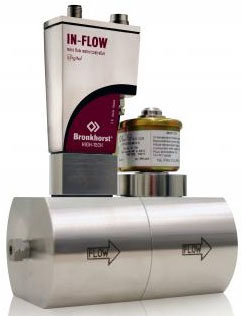

Промышленные расходомеры IN-FLOW

Диапазон расходов: от мин. 0,014...0,7 н.мл/мин до макс. 8...1670 н.л/мин, с точностью 0,5% от показаний. Применяется для высокоточного измерения и регулирования массового расхода газов.

Измерительная/регулирующая часть
Точность (калибровка при реальных условиях)	Стандартно: ± 0,5% от показаний плюс ± 0,1% от полной шкалы;
	(± 1% от полной шкалы для диапазонов 3...5 н.мл/мин;
	± 2% от полной шкалы для диапазонов < 3 н.мл/мин)
Диапазон	1:50 (в цифровом режиме 1:187,5)
Повторяемость	< 0,2% от показаний
Время успокоения	стандартно: 1…2 с
(для регулятора)	стандартно: 1…2 с
Диапазон рабочих температур	-10…70°С, для ATEX Cat.3 макс. 50°С
Герметичность	проверено <2x10-9 (мбар л/с) He
Чувствительность к положению	макс. ошибка 0,2% при 1 бар N2 и изменении положения на 90°
Чувствительность к температуре	нулевая точка: < 0,05% от полной шкалы/°С; диапазон: < 0,05% от показаний/°С
Чувствительность к давлению	0,1%/бар тип. для N2; 0,01%/бар тип. для H2
Время прогрева	30 мин. для оптимальной точности
	2 мин. для точности не хуже 2% от полной шкалы
Механические параметры
Материал конструкции	нержавеющая сталь AISI 316L или аналогичные материалы
Соединение с трубопроводом	компрессионного типа или торцевые
Уплотнения	стандарт: Витон;
	опции: EPDM , FFKM (Kalrez) , др.
Электрические параметры
Напряжение питания	+15...24 В
Потребляемый ток	Измеритель: 70мА
	Регулятор: макс. 320мА, добавить 50мА для Profibus если установлен
Входной/Выходной сигналы	0…5 (10) В, 0(4)…20мА
Цифровая шина	стандартно: RS232
	дополнительно: PROFIBUS-DP, DeviceNet™, Modbus-RTU, FLOW-BUS
Электрические соединения
Аналоговый/RS232	8 DIN (папа)
PROFIBUS DP	данные: 5-ти пиновый разъем M12 (мама)
	питание: 8 DIN (папа)
DeviceNetTM	5-ти пиновый M12 (папа)
Modbus-RTU/FLOW-BUS	5-ти пиновый M12 (папа)
Защита корпуса	IP65

Промышленные расходомеры на большие расходы IN-FLOW High-Flow

Диапазон расходов: от мин: 0,4...20 н.м3/ч до макс. 220…11000 н.м3/ч с точностью 1% от полной шкалы. При установке регулирующего клапана диапазон работы: от мин: 0,4...20 н.м3/ч до макс. 10…500 н.м3/ч. Используются для измерения и регулирования высоких расходов газа в условиях промышленного производства.

Измерительная/регулирующая часть
Точность (калибровка при реальных условиях)	Стандартно: ± 1% от полной шкалы
Диапазон	1:50
Повторяемость	< 0,2% от показаний
Временная константа	стандартно: 1…2 с
Диапазон рабочих температур	-10…70°С, для ATEX Cat.3 макс. 50°С
Герметичность	проверено <2x10-9 (мбар л/с) He
Чувствительность к положению	макс. ошибка 0,2% при 1 бар N2 и изменении положения на 90°
Чувствительность к температуре	нулевая точка: < 0,05% от полной шкалы/°С; диапазон: < 0,05% от показаний/°С
Чувствительность к давлению	0,1%/бар тип. для N2; 0,01%/бар тип. для H2
Время прогрева	30 мин. для оптимальной точности
	2 мин. для точности не хуже 2% от полной шкалы
Механические параметры
Материал конструкции	нержавеющая сталь AISI 316L или аналогичные материалы
Соединение с трубопроводом	компрессионного типа или торцевого
Уплотнения	стандарт: Витон;
	опции: EPDM , FFKM (Kalrez) , др.
Электрические параметры
Напряжение питания	+15...24 В
Потребляемый ток	Измеритель: 70мА
	Регулятор: макс. 320мА, добавить 50мА для Profibus если установлен
Входной/Выходной сигналы	0…5 (10) В, 0(4)…20мА
Цифровая шина	стандартно: RS232
	дополнительно: PROFIBUS-DP, DeviceNet™, Modbus-RTU, FLOW-BUS
Электрические соединения
Аналоговый/RS232	8 DIN (папа)
PROFIBUS DP	данные: 5-ти пиновый разъем M12 (мама)
	питание: 8 DIN (папа)
DeviceNet	5-ти пиновый M12 (папа)
Modbus-RTU/FLOW-BUS	5-ти пиновый M12 (папа)
Защита корпуса	IP65

Промышленные расходомеры на высокие давления IN-FLOW High-Pressure

Диапазон расходов: от мин. 0,2...10 н.мл/мин до макс. 10...500 н.м3/ч с точностью 0,5% от показаний. При установке регулирующего клапана диапазон работы: от мин. 0,2...10 н.мл/мин до макс. 2...100 н.л/мин. Предназначены для работы в линиях с высоким рабочим давлением.

Измерительная/регулирующая часть
Точность (калибровка при рабочих условиях)	± 0,5% от показаний плюс ± 0,1% от полной шкалы
Диапазон	1:50
Повторяемость	< 0,2% от показаний
Время успокоения (для регулятора)	1…4 с
Диапазон рабочих температур	-10…70°С
Герметичность	проверено <2x10E-9 (мбар л/с) He
Чувствительность к положению	макс. ошибка 0,2% при 1 бар N2 и изменении положения на 90°
Чувствительность к температуре	нулевая точка - прим. 0,05% от полной шкалы/°С
	диапазон - прим. 0,05% от показаний/°С
Чувствительность к давлению	0,1%/бар тип. для N2; 0,01%/бар тип. для H2
Время прогрева	30 мин. для оптимальной точности
	2 мин. для точности не хуже 2% от полной шкалы
Механические параметры
Материал конструкции	Нержавеющая сталь AISI 316L или аналогичные материалы
Максимальное рабочее давление	700 бар (абс.)
Соединение с трубопроводом	компрессионного типа или торцевого
Уплотнения	стандарт: Витон;
	опции: EPDM , FFKM (Kalrez) , др.
Электрические параметры
Напряжение питания	+15...24 В
Потребляемый ток	макс. 320мА
	добавить 50 мА для Profibus, если установлен
Входной/Выходной сигналы	0...5(10) В, 0(4)...20 мА
Цифровая шина	стандартно: RS232
	дополнительно: Profibus-DP, DeviceNetTM, EtherCAT®, Modbus-RTU, Flowbus
Электрические соединения
Аналоговый/RS232	9-ти пиновый разъем sub-D (папа)
PROFIBUS DP	данные: 9-ти пиновый разъем sub-D (мама)
	питание: 9-ти пиновый разъем sub-D (папа)
DeviceNet	5-ти пиновый M12 (папа)
EtherCAT	2 x RJ45 (вх./вых.)
Modbus-RTU/Flowbus	RJ45
Защита корпуса	IP65

Промышленные расходомеры на низкие перепады давления IN-FLOW Low-∆P

Диапазон расходов: от мин. 0,2...10 н.мл/мин до макс. 20...1000 н.м3/ч с точностью 1% от полной шкалы. При установке регулирующего клапана диапазон работы: от мин. 0,2...10 н.мл/мин до макс. 4...200 н.л/мин.

Измерительная часть
Точность и линейность	± 1% от полной шкалы
Диапазон	1:50 (2...100%)
Повторяемость	< 0,2 % от показаний
Время успокоения (для регулятора)	Стандартно: 2...3 с
Стабильность регулирования	< ± 1% от полной шкалы (для расхода 1н.л/мин N2)
Диапазон рабочих температур	-10…70°С
Максимальное рабочее давление	10 бар
Герметичность (по гелию)	проверено < 2x10E-9 мбар л/с (He)
Положение монтажа	горизонтальное
Чувствительность к температуре	0,1%/°С от полной шкалы
Чувствительность к давлению	0,1%/бар (для N2)
Время прогрева	30 мин. для оптимальной точности
	2 мин. для точности не хуже 2% от полной шкалы
Механические параметры
Материал конструкции	Нержавеющая сталь, другие по заказу
Соединение с трубопроводом	компрессионного или торцевого типа межфланцевое для серии F-106 фланцы DIN или ANSI для серии F-107
Уплотнения	стандарт: Витон;
	опции: EPDM , FFKM (Kalrez) , др.
Электрические параметры
Напряжение питания	+15...24 В
Потребляемый ток	Измеритель: 70мА
	Регулятор: макс. 320мА, добавить 50 мА для Profibus, если установлен
Входной/Выходной сигналы	0...5(10) В, 0(4)...20 мА
Цифровая шина	стандартно: RS232
	дополнительно: FLOW-BUS, Profibus DP, DeviceNet™, Modbus
Защита корпуса	IP65

Ультракомпактные расходомеры IQ+FLOW

Диапазон расходов: от мин. 0,2...10 н.мл/мин до макс. 0,1...5 н.л/мин с точностью 1,5% от показаний.

Измерительная/регулирующая часть
Точность (калибровка при рабочих условиях)		±1,5% от показаний плюс ±0,5% от полной шкалы
Повторяемость		±0,5 % от полной шкалы для расходов <20 н.мл/мин ±0,5 % от показаний для расходов >20 н.мл/мин
Время успокоения (для регулятора)		τ98% до 300 мс, 700 мс стандартно
Диапазон рабочих температур		5…50°C
Рабочее давление		10 бар
Рабочая среда		сухие, чистые газы, невзрывоопасные и некоррозионные газы
Чувствительность к монтажу		макс. ошибка 0,5 н.мл/мин при 1 бар N2 и изменении положения на 90°
Падение давления на измерителе расхода		20 мбар(д) при расходе 1 н.л/мин (воздух) при 0 бар(и)
Герметичность		1x10E-8 (мбар л/с) He
Чувствительность к положению		макс. ошибка 0,2% при 1 бар N2 и изменении положения на 90°
Чувствительность к монтажу		макс. ошибка 0,5 н.мл/мин при 1 бар N2 и изменении положения на 90°
Чувствительность к температуре		0,2% от показаний/°С
		ноль: 0,01 н.мл/мин/°С
Механические параметры
Материал конструкции		Алюминий, Si, SiOx, эпоксидный компаунд; опция: корпус из нержавеющей стали
Соединения (опция)		10-32 UNF с внутренней резьбой с кольцом 1/16" (SS316 или Peek); 1/16'' или 1/8'' компрессионного типа;
Уплотнения		Viton®;
		другое по требованию
Электрические параметры
Время опроса		2 мс
Напряжение питания		15…24 В, 50 мА для измерителя; добавить 50 мА на регулирующий клапан
Потребляемый ток		макс. 320мА
		добавить 50 мА для Profibus, если установлен
Выход/Установка	1 канал	0...5(10) В или 0(4)...20 мА (источник) и RS232, RS485 (Modbus RTU/ASCII или FLOW-BUS)
	многоканальный	RS232, RS485 (Modbus RTU)
	поворотные переключатели	для выбора шины и адреса
	(только для многоканальных)
Цифровая шина		стандартно: RS232
		другие по запросу
Электрический разъем		RJ45 модульный разъем
Защита корпуса		IP40

Взрывозащищённые расходомеры CCFE IN FLOW

Диапазон расходов: от мин. 0,014...0,7 н.мл/мин до макс. 8...1670 н.л/мин, с точностью 0,5% от показаний. При расходах до 500 н.м3/ч точность измерения составляет 1% от полной шкалы.

Предназначены для работы в условиях взрывоопасных зон класса 1 и 2 помещений и наружных установок.

Характеристики взрывозащищенного корпуса
Материал корпуса	коррозиестойкий модифицированный алюминиево- кремниевый сплав GALSi13 марки "KSi13"
Класс взрывозащиты	1ExdsIIBT6+H2X
Защита от внешних воздействий	IP66
Рабочий диапазон температур окружающей среды	-60…+40 °С
Химическая стойкость	устойчив к солевому туману и другим химическим веществам, в том числе к парам сероводорода и соляной кислоты.
Срок эксплуатации (помещение/улица)	25/20 лет

Характеристики расходомера/регулятора
Точность (калибр. при рабочих условиях)	±0,5% от показ. плюс ±0,1% от полн. шкалы
Повторяемость	<0,2% от показаний
Диапазон рабочих температур среды	-10...+70°С
Максимальное рабочее давление	до 100 бар
Материал, контактирующий со средой	нерж. сталь AISI 316L или аналог
Соединение с трубопроводом	компрессионного, торцевого типа, под приварку
Напряжение питания	15...24 В

Измерители расхода газа (Ротаметры) MASS-VIEW

Диапазон расходов: от мин. 0,01...0,2 н.л/мин до макс. 1...500 н.л/мин с точностью 1,5% от полной шкалы.

Измерительная/регулирующая часть
Точность (калибровка при рабочих условиях)		± 2% от показаний для расхода > 50% от макс.; ± (1% от полной шкалы+0,5% от полной шкалы) для др. диапазонов
Повторяемость		< 0,2% от полной шкалы
Предустановленные газы		Воздух, Ar, N2, O2, CO2, CH4, C3H8, CO и С4H10 Ar, N2, O2, CO (модель MV-101) (специальные модели для H2 и He)
Газ, используемый при калибровке		воздух (другие газы могут быть вычислены с пом. программы Fluidat®, что может повлечь доп. неточность)
Динамический диапазон		0,111111111
Рабочее давление		1...10 бар(и)
Чувствительность к давлению		0,2% от показаний/бар (по воздуху)
Диапазон рабочих температур		0...50 °С
Чувствительность к положению		<0,1% от полной шкалы
Чувствительность к напряжению питания		нулевая при паспортных напряжениях питания (см. электрические параметры)
Время отклика (t63%)		2с
Чувствительность к температуре		нулевая точка <0,1% от полной шкалы/°С
		диапазон < 0,2% от показаний/°С
Механические параметры
Материал конструкции		алюминий, Viton
Соединения с трубопроводом		G 1/4" BSPP (внутренняя резьба), опционально: компрессионный тип
Масса		0,7 кг
Электрические параметры
Электрические соединения		8-ми пиновый модульный разъем RJ-45
Выходной сигнал		аналог.: 0...5 В цифр.: RS232 / RS485 (Modbus ASCII/RTU)
Напряжение питания		15...24 В
Потребляемый ток		около 135 мА
Релейные контакты		ток переключения 0,5 А, 24 В, одностороннее заземление (0B)
Защита
Тест. давление		21 бар
Защита корпуса		IP50
Герметичность		<1 x 10-9 (мбар л/с) He
ЭМ соответствие		декларация CE
Гарантия
На все приборы и доп. оборудование гарантия составляет 3 года со дня заказа

Измерители расхода газа (Ротаметры) MASS-VIEW с ручным клапаном

Диапазон расходов: от мин. 0,01...0,2 н.л/мин до макс. 1...500 н.л/мин с точностью 1,5% от полной шкалы. Регулирование расхода газа осуществляется с помощью игольчатого клапана.

Измерительная/регулирующая часть
Точность (калибровка при рабочих условиях)		± 2% от показаний для расхода > 50% от макс.; ± (1% от полной шкалы+0,5% от полной шкалы) для др. диапазонов
Повторяемость		< 0,2% от полной шкалы
Предустановленные газы		Воздух, Ar, N2, O2, CO2, CH4, C3H8, CO и С4H10 Ar, N2, O2, CO (модель MV-101) (специальные модели для H2 и He)
Газ, используемый при калибровке		воздух (другие газы могут быть вычислены с пом. программы Fluidat®, что может повлечь доп. неточность)
Динамический диапазон		0,111111111
Рабочее давление		1...10 бар(и)
Чувствительность к давлению		0,2% от показаний/бар (по воздуху)
Диапазон рабочих температур		0...50 °С
Чувствительность к положению		<0,1% от полной шкалы
Чувствительность к напряжению питания		нулевая при паспортных напряжениях питания (см. электрические параметры)
Время отклика (t63%)		2с
Чувствительность к температуре		нулевая точка <0,1% от полной шкалы/°С
		диапазон < 0,2% от показаний/°С
Механические параметры
Материал конструкции		алюминий, Viton
Соединения с трубопроводом		G 1/4" BSPP (внутренняя резьба) опционально: компрессионный тип
Масса		0,7 кг
Электрические параметры
Электрические соединения		8-ми пиновый модульный разъем RJ-45
Выходной сигнал		аналог.: 0...5 В, цифр.: RS232 / RS485 (Modbus ASCII/RTU)
Напряжение питания		15...24 В
Потребляемый ток		около 135 мА
Релейные контакты		ток переключения 0,5 А, 24 В, одностороннее заземление (0B)
Защита
Тест. давление		21 бар
Защита корпуса		IP50
Герметичность		<1 x 10-9 (мбар л/с) He
ЭМ соответствие		декларация CE
Гарантия
На все приборы и доп. оборудование гарантия составляет 3 года со дня заказа

Термоанемометрические расходомеры MASS-STREAM D-6300

Диапазон расходов: от мин. 0,01...0,2 н.л/мин до макс. 100...10 000 н.л/мин с точностью 2% от полной шкалы.

Применяются при малых допустимых перепадах давления в магистрали и при работе с увлажнёнными или загрязнёнными газами.

Измерительная часть
Точность (калибровка по воздуху)		± 2% от полной шкалы (1,5% от полной шкалы по запросу)
Воспроизводимость		< ± 0,2% от полной шкалы
Чувствительность к давлению		± 0,3 % от показ./бар (Воздух)
Чувствительность к температуре		± 0,2% от показаний /°С
Чувствительность к положению монтажа		при изменении положения на 90° от горизонтального макс. ошибка 0,2% при 1 бар N2
Стабильность регулирования		< 0,2 % от полной шкалы
Герметичность		2 x 10-8 мбар л/с He
Время отклика датчика (63 %)		D-631x / D-632x: прибл. 0,3 с другие модели: прибл. 0,9 с
Время успокоения (для регулятора)		плюс прибл. 2 с
Высокочастотные помехи		в соответствии с CE
Рабочие характеристики
Диапазон		до 1...100% (1:100) для измерителей до 2...100% (1:50) для регуляторов
Типы газов		любые совместимые с выбранным материалом корпуса
Диапазон рабочих температур		0...50°С
Диапазон давлений		0...10 бар(и) для алюминиевого корпуса, 0...20 бар (и) для стального корпуса
Время прогрева		30 мин. для оптимальной точности 30 сек. для точности ± 4% от полной шкалы
Механические параметры
Датчик		Нержавеющая сталь SS 316 (AISI 316L)
Корпус		Алюминий AL 50ST/51ST (анодированный) или нержавеющая сталь SS 316
Сетка, колечки		Тефлон или нержавеющая сталь SS 316
Защита корпуса		IP65 (с дисплеем или без)
Электрические параметры
Напряжение питания		15...24 В ± 10 %
Значения пиковых токов		Измеритель: прибл. 75 мА при расходе 0 % прибл. 125 мА при расходе 100 % регулятор: добавить 250 мА прибавить 30 мА для дисплея (если установлен) прибавить 50 мА для шины (если установлена)
Выходной сигнал		0...10 В / 0...5 В активный или 0...20 мА / 4...20 мА активный
Соединения		для аналог. или RS232: 8-pin круглый DIN разъем (папа) дополнительные для других интерфейсов: 5-pin M12 (папа) для Flow-Bus, DeviceNet, Modbus-RTU 5-pin M12 (мама) для Profibus-DP

Газовые расходомеры CORI FLOW до 600 кг/ч

Диапазон расходов: от мин. 50...500 г/ч до макс. 6...600 кг/ч с точностью 0,5% от показаний.

Параметры сенсора
Точность	Жидкость: 0,2% от номинала, диапазон 1…100% Газ: 0,5% от номинала, диапазон 1…100%
Диапазоны расхода измерителя (в кг/ч)
	M54	M55
Макс. полная шкала	100	600
Мин. полная шкала (жидкость)	5	20
Мин. полная шкала (газ)	10	50
Рекомендуемый минимальный расход	0,2	0,5
Стабильность нуля	< 0,05	< 0,1
Воспроизводимость	0,1% от номинала (при использовании цифрового интерфейса)
Положение монтажа	предпочтительное положение монтажа при работе с жидкостями – верхней частью вниз
Предельные параметры регулятора
Диапазон регулирования	2...100% (с эластомерными уплотнениями)
Автоматическое отключение	клапан закрывается при сигнале задания ниже 1,6%
Жидкости и газы	любые чистые однородные соединения, не реагирующие с нержавеющей сталью AISI 316 (или Hastelloy-C22)
Падение давления на регуляторе	рекомендуемое значение ∆P на регулирующем клапане составляет не менее 50% от общего ∆P на приборе для жидкостей и газов
Время успокоения	приблизительно 0,5 с
Механические параметры
Соединения	станд. 1/4” торцевое уплотнение, или 1/8”, 1/4” или 6 мм компрессионного типа; др. по заказу
Материал конструкции (конт. со средой элементы)	нержавеющая сталь AISI 316 или аналогичные; опционально для М53/М54: Hastelloy-C22
Вес	расходомер: прим. 3,1 кг расходомер + встроенный клапан: 4,4 кг (макс.)
Защита корпуса	расходомер: IP65 (пыле- и влагозащита); регулятор: по требованию
Герметичность	< 2x10-9 мбар л/с Не
Тестирование по давлению	1,5 от значения, указанного покупателем в качестве рабочего
Макс. рабочее давление	100 бар
Диапазон рабочих температур (окружающая и среды)	0...70°C – стандарт, 0...120°C (с удаленной электроникой), 130°C разрешено не более 1ч при использовании CIP (Clean-In-Place) - систем безразборной мойки оборудования
Электрические параметры
Напряжение питания	15…24 В ± 10%
Потребляемый ток (измеритель)	ок. 80 мА при 15 В
клапан, если установлен	макс. 250 мА при +15В
Выходные сигналы	аналоговый: 0…5(10) В, мин. нагрузка 2 кОм 0(4)…20 мА (активн.), макс. нагрузка 375 Ом цифровой: Profibus-DP®, DeviceNet™, FLOW-BUS, RS232, Modbus-RTU
Выходные сигналы (управляющие)	аналоговый: 0…5(10)В, нагрузка 424кОм, 0(4)…20мА (пассивн.), нагрузка 250 Ом цифровой: Profibus-DP®, DeviceNet™, FLOW-BUS, RS232, Modbus
Разъёмы	"папа", 8-pin Amphenol для питания, аналоговых сигналов, RS232 и питания стандартный М12 для Profibus-DP® («мама») или DeviceNet™/FLOW-BUS («папа»)/Modbus («папа»)
CE маркировка

Газовые расходомеры mini CORI FLOW от 0,1 г/ч до 300 кг/ч

Диапазон расходов: от мин. 0,1...5 г/ч до макс. 3...300 кг/ч с точностью 0,5% от полной шкалы.

Диапазоны расходов
	Ед. измерения	M12	M13	M14	M15
Минимальная полная шкала	[г/ч]	5	50	1000	5000
Номинальная полная шкала	[г/ч]	100	1000	10000	100000
Максимальная полная шкала	[г/ч]	200	2000	30000	300000
Минимальный расход	[г/ч]	0,1	1	30	200
Дин. диапазон измерителя		0,11111111	0,11111111	0,11111111	0,11111111
Дин. диапазон регулятора		>=1:50	>=1:50	>=1:50	>=1:50
Механические параметры
Детали, контактирующие со средой	Нержавеющая сталь AISI 316 или аналог; Опция: Hastelloy-C22
Внутренние соединения	Компрессионного типа (сварные) или торцевые уплотнения
Внешние уплотнения	Металл
Уплотнения клапана (для регулятора)	Kalrez-6375, другие по запросу
Вес	M12/13/14: измеритель - 1,2 кг, регулятор - 1,7 кг
Вес	M15: измеритель – приблизительно 5 кг, регулятор – по запросу
Защита корпуса	IP65
Герметичность	Утечка <2x10-9 мбар л/с (He)
Рабочее давление	M12/13/14: до 200 бар M15: до 100 бар
Рабочие характеристики
Точность измерения расхода	жидкостей: 0,2% от показаний; газов: 0,5% от показаний
Повторяемость (измерено по цифровым данным)	0,05% от показаний+1/2[ZSx100/расход]% (ZS-стабильность нуля)
Замечание: оптимальная точность достигается по прошествии примерно 30 мин. после включения прибора.
	Ед. измерения	M12	M13	M14	M15
Стабильность нуля (ZS)*	[г/ч]	<0,1	<±0,2	<±6	<±50
Точность измерения плотности	[кг/м3]	<±5	<±5	<±5	<±5
Точность измерения температуры	[oC]	±0,5	±0,5	±0,5	±0,5
*Стабильность нуля указана для постоянной температуры и неизменных внешних условий.
Монтаж	В любом положении (чувствительность к наклону пренебрежимо мала)**
Рабочая температура	0...70oC; для ATEX кат.3, зоны 2 макс. 50oC
Типичное время отклика датчика (t98%)	0,2 с
Типичное время стабилизации регулятора (<2% от уставки)	1с
** Для обеспечения стабильности нуля прибор должен быть жестко закреплен на прочной и тяжелой подставке. Необходимо исключить внешние удары и вибрации. Устанавливаемые рядом друг с другом приборы должны быть прочно закреплены на отдельных подставках во избежание взаимного влияния на показания (интерференции).
Электрические параметры
Напряжение питания	15…24 В ±10% Макс. уровень пульсаций: 50 мВ (реком.)
Мощность	Измеритель: 3 Вт; Регулятор: макс. 7 Вт
Аналоговый выход (управляющий)	0…5(10) В или 0(4)…20 мА (выход источника)
Цифровой выход	Стандарт: RS232 Опции: Profibus-DP®, DeviceNet™, Modbus-RTU, FLOW-BUS
Электрические соединения:
Аналог/RS232	8-pin DIN («папа»);
Profi bus-DP®	шина: 5-pin M12 («мама»); питание: 8-pin DIN («папа»);
DeviceNet™/Modbus-RTU/FLOW-BUS	5-pin M12 («папа»)

Жидкостные расходомеры и регуляторы

Лабораторные расходомеры на ультрамалые расходы µ FLOW

Диапазон расходов: от мин. 5...100 мг/ч до макс. 0,1...2 г/ч с точностью 2% от полной шкалы.

Технические характеристики
Точность, стандартно (калибровка при раб. усл.)	± 2% от полной шкалы
Диапазон	1:20 (5…100%)
Повторяемость	± 0,2% от полной шкалы для воды
Время успокоения (для регулятора)	2...4 с
Диапазон рабочих температур	5…50°С
Чувствительность к положению	нечувствителен
Чувствительность к температуре	± 0,2% от полной шкалы/ºС
Чувствительность к давлению	0,1%/бар тип. для N2; 0,01%/бар тип. для H2
Время прогрева	прим. 10мин. для точности не хуже 2% от полной шкалы
Механические параметры
Материал конструкции (части, контактирующие со средой)	L01: нержавеющая сталь 316L; L02: сталь дюплекс
Соединения	30...100 мг/ч: 10-32 UNF - только внутр. резьба > 100 мг/ч: 10-32 UNF - внутр. резьба 1/16" или 1/8" компрессионного типа другое – по запросу
Соединения штуцера (регулятор)	1/16" компрессионного типа
Уплотнения	измеритель: металлические
	регулятор: Kalrez®-6375;
	другие по запросу
Вес	измеритель: 0,2 кг регулятор: 0,3 кг
Защита корпуса	IP40; остальные по заказу
Электрические параметры
Напряжение питания	15…24В
Потребляемый ток	измеритель: 100мА;
	регулятор: 350 мА; добавить 50 мА для Profibus (если установлен)
Входной/Выходной сигналы	0…5(10) В, или 0(4)…20 мА
Цифровая шина	стандартно: RS232
	дополнительно: Profibus-DP, DeviceNetTM, EtherCAT®, Modbus-RTU, Flowbus
Электрические соединения
Аналоговый/RS232	9-ти пиновый разъем sub-D (папа)
PROFIBUS DP	данные: 9-ти пиновый разъем sub-D (мама)
	питание: 9-ти пиновый разъем sub-D (папа)
DeviceNet	5-ти пиновый M12 (папа)
EtherCAT	2 x RJ45 (вх./вых.)
Modbus-RTU/Flowbus	модульный разъем RJ45
Калибровка
Условия	В соответствии с голландскими и международными стандартами; под контролем NKO – голландской метрологической службой
Жидкости	стандартно – вода или изопропиловый спирт
Система	Прецизионные лабораторные весы

Промышленные расходомеры на малые расходы L10I-L20I

Диапазон расходов: от мин. 0,25...5 г/ч до макс. 20...1000 г/ч с точностью 1% от полной шкалы.

Технические характеристики
Точность, стандартно (калибровка при раб. усл.)	± 1% от полной шкалы
Диапазон	серия L10I 1:20 (5…100%), серия L20I 1:50 (2…100%)
Воспроизводимость	±0,2% от полной шкалы (Н2О)
Время успокоения (для регулятора)	< 2 с
Диапазон рабочих температур	5…50°С
Чувствительность к положению	принебрежимо мала
Чувствительность к температуре	± 0,1% от полной шкалы/°С
Время прогрева	30 мин. для оптимальной точности; 10 мин. для точности не хуже ±2% от полной шкалы
Механические параметры
Материал конструкции (части, контактирующие со средой)	нержавеющая сталь 316L/320 или аналогичные материалы
Соединения	1/8”, 1/4” или 6 мм компрессионного типа; 1/8” или 1/4” торцевого типа (внешн. резьба) или др. по заказу
Соединения штуцера (регулятор)	1/16” компрессионного типа
Уплотнения	Kalrez-6375 и др. по заказу
Защита корпуса	IP65
Электрические параметры
Напряжение питания	15…24В
Потребляемый ток	измеритель: 100мА;
	регулятор: 350 мА; добавить 50 мА для Profibus (если установлен)
Входной/Выходной сигналы	0…5(10) В, или 0(4)…20 мА (выход источника)
Цифровая шина	стандартно: RS232
	дополнительно: Profibus-DP, DeviceNetTM, EtherCAT®, Modbus-RTU, Flowbus
Электрические соединения
Аналоговый/RS232	8 DIN (папа);
PROFIBUS DP	данные: 5-ти пиновый разъем M12 (мама);
	питание: 8 DIN (папа);
DeviceNet	5-ти пиновый M12 (папа);
EtherCAT	2 x RJ45 модульный разъем
Modbus-RTU/Flowbus	5-ти пиновый разъем M12 (папа)
Калибровка
Условия	В соответствии с голландскими и международными стандартами; под контролем NKO – голландской метрологической службой
Жидкости	стандартно – вода или изопропиловый спирт
Система	Прецизионные лабораторные весы

Промышленные расходомеры на средние расходы L30

Диапазон расходов: от мин. 0,04...2 кг/ч до макс. 4...20 кг/ч с точностью 1% от полной шкалы.

Технические характеристики
Точность, стандартно (калибровка при раб. усл.)	± 1% от полной шкалы
Диапазон	2…100%
Воспроизводимость	± 0,2% от полной шкалы
Время успокоения (для регулятора)	4…10 с стандартно, 1…2с по запросу
Максимальное рабочее давление	100 бар
Падение давления	35…350 мбар (при расходе H2O 2…20 кг/ч)
Диапазон рабочих температур	5…70°С
Чувствительность к температуре	± 0,2% от полной шкалы/°С
Чувствительность к положению	пренебрежимо мала
Время прогрева	30 мин. для оптимальной точности; 3 мин. для точности не хуже 2% от полной шкалы
Механические параметры
Материал конструкции (части, контактирующие со средой)	электрополированная нержавеющая сталь 316L, другое по запросу
Соединения	1/4" или 6мм компрессионного типа; 1/4" торцевого типа ("папа"), орбитальная сварка или др. по заказу
Внешние уплотнения	металлические
Уплотнения клапана	Kalrez®-6375 или др. по заказу
Защита корпуса	IP65
Электрические параметры
Напряжение питания	15…24В
Потребляемый ток	измеритель: макс. 18,5 Вт
	регулятор: макс. 22 Вт
Входной/Выходной сигналы	0…5(10) В, или 0(4)…20 мА (активн.)
Цифровая шина	стандартно RS232
	дополнительно: Profibus-DP, DiviceNet™, Modbus-RTU, Flow-BUS
Электрические соединения
Аналоговый/RS232	разъем 8 DIN («папа»);
PROFIBUS DP	5-ти пиновый разъем M12 («мама»);
DeviceNet	5-ти пиновый разъем M12 («папа»);
Modbus-RTU/Flowbus	5-ти пиновый разъем M12 («папа»)
Калибровка
Условия	В соответствии с международными стандартами
Жидкости	стандартно – вода
Система	Прецизионные лабораторные весы

Взрывозащищённые жидкостные расходомеры CCFE mini CORI FLOW от 0,1 г/ч до 300 кг/ч

Диапазон расходов: от мин. 0,1...5 г/ч до макс. 3...300 кг/ч с точностью 0,2% от показаний.

Предназначены для работы в условиях взрывоопасных зон класса 1 и 2 помещений и наружных установок.

Характеристики взрывозащищенного корпуса
Материал корпуса	коррозиестойкий модифицированный алюминиево- кремниевый сплав GALSi13 марки "KSi13"
Класс взрывозащиты	1ExdsIIBT6+H2X
Защита от внешних воздействий	IP66
Рабочий диапазон температур окружающей среды	-60…+40 °С
Химическая стойкость	устойчив к солевому туману и другим химическим веществам, в том числе к парам сероводорода и соляной кислоты.
Срок эксплуатации (помещение/улица)	25/20 лет
Характеристики расходомера/регулятора
Точность измерения расхода	жидкостей: ±0,2% от показаний; газов: ±0,5% от показаний
Повторяемость	±0,05% от показаний+1/2 [ZS x 100/расход]%
(измерено по цифровым данным)	(ZS = стабильность нуля)
Диапазон рабочих температур среды	0...70°С
Максимальное рабочее давление	200 бар (измеритель и регулятор с отдельным клапаном) 100 бар (компактный регулятор)
Материал, контактирующий со средой	нерж. сталь AISI 316 или аналог; опция Hastelloy-C22
Соединение с трубопроводом	компрессионного, торцевого типа, под приварку
Напряжение питания	15...24 В

Взрывозащищённые жидкостные расходомеры CCFE - CORI-FLOW до 600 кг/ч

Диапазон расходов: от мин. 50...500 г/ч до макс. 6...600 кг/ч с точностью 0,2% от показаний.

Предназначены для работы в условиях взрывоопасных зон класса 1 и 2 помещений и наружных установок.

Характеристики взрывозащищенного корпуса
Материал корпуса	коррозиестойкий модифицированный алюминиево- кремниевый сплав GALSi13 марки "KSi13"
Класс взрывозащиты	1ExdsIIBT6+H2X
Защита от внешних воздействий	IP66
Рабочий диапазон температур окружающей среды	-60…+40 °С
Химическая стойкость	устойчив к солевому туману и другим химическим веществам, в том числе к парам сероводорода и соляной кислоты.
Срок эксплуатации (помещение/улица)	25/20 лет
Характеристики расходомера/регулятора
Точность измерения расхода	жидкостей: 0,2% от показаний + стаб. нуля, диапазон 20:1 газов: 0,5% от показаний + стаб. нуля, диапазон 50:1
Воспроизводимость	0,1% от показаний
Диапазон рабочих температур среды	0...70°С (станд.), 0...120°С (с удал. электроникой)
Максимальное рабочее давление	100 бар
Материал, контактирующий со средой	нерж. сталь AISI 316 или аналог
Соединение с трубопроводом	компрессионного, торцевого типа, под приварку
Напряжение питания	15...24 В

Расходомеры ES-FLOW

Ультразвуковой измеритель и регулятор расхода жидкости

Предназначен для очень малых расходов жидкости.

Используется принцип измерения на основе распространения ультразвука в прямой трубке малого сечения. Минимальный диапазон 4 ... 200 мл / мин.

Максимальный расход 1500 мл / мин.

Являются самопромывающимися.

Могут использоваться для санитарно-гигиенических и пищевых применений.

Измеряемая среда контактирует только с измерительной трубкой из нержавеющей стали, чувствительные датчики расположены снаружи.

Промышленные расходомеры на большие расходы НО

Диапазон расходов: от мин. 1,3…13,2 л/мин до макс. 180…2725 м3/ч с точностью 0,5% от показаний. Типоразмер расходомеров варьируется в диапазоне от ¼ до 12 дюймов.

Технические характеристики
Типоразмер	¼…12 дюймов
Линейность	±0.5% от показаний
Воспроизводимость	±0.1%
Динамический диапазон измерений	от 10:1 и более
Рабочий диапазон температур	-270…230°С стандартно. Максимальная температура до +450°С
Падение давления на расходомере	от 280 до 350 мбар при максимальном расходе для среды с вязкостью 1 сСт
Материалы	Нержавеющая сталь 316 стандартно. Исполнение для коррозионных применений
Соединения	NPT резьба, MS соединения, фланцевое соединение. Другие типы по запросу
Подшипники	Металлокерамические шариковые, композитные скольжения с вкладышами из карбида вольфрама и графита
Измерительные катушки	Пассивная магнитная с большим выходным сигналом; пассивная магнитная с малым сопротивлением потоку; активная с модулированной несущей

Измерители и регуляторы давления

Лабораторные измерители и регуляторы давления EL-PRESS

Диапазон давлений: от мин. 2...100 мбар до макс. 8...400 бар (абсолютное или избыточное), 0,3...15 бар (дифференциальное давление) с точностью 0,5% от полной шкалы.

Измерительная/регулирующая часть
Точность (включая линейность)	± 0,5% от полной шкалы
Диапазон	Измерение: 1:50 (2…100% ) Регулирование (при диапазоне изменения расхода 1:50): P-602CV/P-602CM/P-612CV: 1:20 P-702CV/P-702CM/P-712CV: 1:5
Повторяемость	≤ 0,1% от показаний
Время отклика датчика	2 мс
Стабильность регулировки	≤ ± 0.05% от полной шкалы (для 1 н.л/мин N2 при определенном объеме)
Диапазон рабочих температур	-10…70°С
Чувствительность к температуре	0,1% от полной шкалы/°С
Герметичность	проверено <2x10-9 (мбар л/с) He
Чувствительность к положению	< 0,3 мбар (абс. / изб.)
(при изменении положения на 90o)	< 6 мбар (дифф.)
Время прогрева	незначительно
Механические параметры
Материал конструкции	Нержавеющая сталь 316L или аналогичные материалы
Соединения	компрессионного или торцевого типа
Уплотнения	Viton® (стандартно), EPDM , FFKM (Kalrez®), др.
Защита корпуса	IP40
Электрические параметры
Напряжение питания	15…24В
Потребляемый ток	измеритель: макс. 115 мА
	регулятор: 385 мА; при наличии Profibus добавить 50 мА
Выходной сигнал/уставка	0…5(10)В, мин. нагрузка > 2 кОм 0(4)…20мА, макс. нагрузка <375 Ом
Цифровая шина	стандартно: RS232
	дополнительно: Profibus-DP, DeviceNetTM, EtherCAT, Modbus-RTU, Flowbus
Электрические соединения
Аналоговый/RS232	9-пиновый D-разъем (папа);
PROFIBUS DP	шина - 9-пиновый D-разъем (мама);
	питание - 9-пиновый D-разъем (папа);
DeviceNet	5-пиновый разъем M12 (папа)
Modbus-RTU/Flowbus	RJ45

Промышленные измерители и регуляторы давления IN-PRESS

Измерительная/регулирующая часть
Точность (включая линейность)	± 0,5% от полной шкалы
Диапазон	Измерение: 1:50 (2…100% ) Регулирование (при диапазоне изменения расхода 1:50): "до себя": 1:5 "после себя": 1:20
Повторяемость	≤ 0,1% от показаний
Время отклика датчика	2 мс
Стабильность регулировки	≤ ± 0.05% от полной шкалы (для 1 н.л/мин N2 при определенном объеме)
Диапазон рабочих температур	-10…70°С, для серт. по ATEX кат. 3: макс. 50°С
Чувствительность к температуре	0,1% от полной шкалы/°С
Герметичность	проверено <2x10-9 (мбар л/с) He
Чувствительность к положению	< 0,3 мбар (абс. / изб.)
(при изменении положения на 90o)	< 6 мбар (дифф.)
Время прогрева	незначительно
Механические параметры
Материал конструкции	Нержавеющая сталь 316L или аналогичные материалы
Соединения	компрессионного или торцевого типа
Уплотнения	Viton® (стандартно), EPDM , FFKM (Kalrez®), др.
Защита корпуса	IP65
Электрические параметры
Напряжение питания	15…24В
Потребляемый ток	измеритель: макс. 115 мА
	регулятор: 385 мА; при наличии Profibus добавить 50 мА
Выходной сигнал/уставка	0…5(10)В, мин. нагрузка > 2 кОм 0(4)…20мА, макс. нагрузка <375 Ом
Цифровая шина	стандартно: RS232
	дополнительно: FLOW-BUS, PROFIBUS DP, DeviceNet™, Modbus-RTU
Электрические соединения
Аналоговый/RS232	8 DIN (папа);
PROFIBUS DP	шина - 5-пиновый M12 (мама);
	питание - 8 DIN (папа);
DeviceNet	5-пиновый M12 (папа);
Modbus-RTU/Flowbus	5-пиновый M12 (папа)

Измерители и регуляторы давления с металлическими уплотнениями EL PRESS Metal Sealed

Диапазон давлений: от мин. 2...100 мбар до макс. 1,28...64 бар (абсолютное или избыточное) с точностью 0,5% от полной шкалы.

Измерительная/регулирующая часть
Точность (включая линейность)	± 0,5% от полной шкалы
Диапазон	Измерение: 1:50 (2…100% ) Регулирование (при диапазоне изменения расхода 1:50): P-602CM: 1:20 P-702CM: 1:5 Измерение: 1:50 (2…100% ) Регулирование (при диапазоне изменения расхода 1:50): P-602CM: 1:20 P-702CM: 1:5
Повторяемость	≤ 0,1% от показаний
Время отклика датчика	2 мс
Стабильность регулировки	≤ ± 0.05% от полной шкалы (для 1 н.л/мин N2 при определенном объеме)
Диапазон рабочих температур	-10…70°С, для серт. по ATEX кат. 3: макс. 50°С
Чувствительность к температуре	0,1% от полной шкалы/°С
Основные характеристики
Диапазон рабочих температур	-10...+50°С до +70°С по запросу
Герметичность (внешн.)	< 2x10-11 Па.м3/с (He)
Герметичность (через закрытый клапан)	< 10-5 Па.м3/с (He)
Чувствительность к положению	монтируется в любом положении
Механические параметры
Материал конструкции	Нержавеющая сталь AISI 316L или аналогичные материалы
Соединения с трубопроводом	1/4" торцевого типа (внешняя резьба)
Внешние уплотнения	металл-по-металлу (без уплотнительных колец)
Седло клапана (для регулятора)	Viton; опционально: EPDM, FFKM (Kalrez)
Электрические параметры
Напряжение питания	+15...24 В
Потребляемый ток	измеритель: 70мА;
	регулятор: макс. 320 мА; добавить 50 мА для Profibus если установлен
Входной/Выходной сигналы	0…5 (10) В, 0(4)…20мА (активн.)
Цифровая шина	стандартно: RS232
	дополнительно: PROFIBUS DP, DeviceNet™, Modbus-RTU/ASCII, FLOW-BUS, EtherCAT
Электрические соединения
Аналоговый/RS232	9-ти пиновый разъем sub-D (папа)
PROFIBUS DP	данные: 9-ти пиновый разъем sub-D (мама)
	питание: 9-ти пиновый разъем sub-D (папа)
DeviceNet	5-ти пиновый M12 (папа)
EtherCAT	2x RJ45 (вх./вых.)
Modbus-RTU/Flowbus	RJ45
