Производитель расходомеров
Расходомеры Вега
Вега
Каталоги продукции
Компания Вега
Основным видом деятельности Компании является производство высокоинтеллектуальных измерительных приборов для контроля различных параметров технологических процессов. Свою коммерческую деятельность Компания осуществляет через ООО "ЕН Автоматизация".
Применение контрольно-измерительных приборов, производимых ООО НПП «Вега» в Российской Федерации, позволяет решить задачи по обеспечению технологической и производственной независимости, защите проектов от рисков невыполнения контрактных обязательств иностранными партнёрами, сокращению сроков поставки оборудования. Производимые Компанией контрольно-измерительные приборы имеют необходимую разрешительную документацию для применения во взрывоопасных зонах помещений и наружных установок (Сертификаты соответствия ТР ТС), успешно прошли испытания с целью утверждения типа Средства измерения с выдачей документов установленного образца.
Большое внимание Компания уделяет качеству производимого оборудования, соблюдению технологий при изготовлении комплектующих. Мы с высокой степенью ответственности подходим к выбору поставщиков комплектующих, смежников. Партнеры Компании обладают всей необходимой разрешительной документацией, подтверждающей соответствие самым высоким требованиям стандартов ГОСТ-Р и ISO.
Стратегической целью Компании является становление ООО НПП «Вега» как лидера среди основных Российских производителей высокоинтеллектуального промышленного контрольно-измерительного оборудования через диверсификацию продуктового и отраслевого предложения, обеспечение надежности поставок, создание в Российской Федерации новых технических и технологических компетенций делая современные перспективные технологии доступными на Российском рынке.

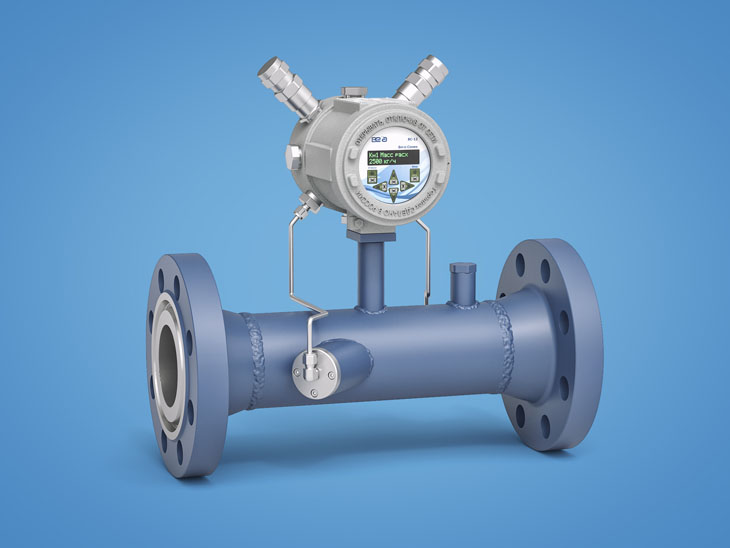

Ультразвуковой расходомер-счетчик «Вега-Соник ВС-12»

Высокотехнологичный ультразвуковой расходомер-счетчик факельного, попутного нефтяного и природного газа врезного и катушечного исполнения

Основные особенности:
Исполнение для установки на существующий трубопровод методом «горячей» или «холодной» врезки, а также исполнение с измерительным трубопроводом (ИТ)
Возможность извлечения датчиков без остановки технологического процесса через механизм извлечения сальникового типа
Применение специальных датчиков с минимальным выступом в тело трубы для исключения возможности повреждения механическими примесями
Приведение расхода к СУ по ГСССД МР113 для ПНГи по ГОСТ 30319.2 для природного газа без использования внешнего корректора расхода
Измерение молекулярной массы УВГ в диапазоне 2...160 г/моль
Измерение массового расхода УВГ

Технические данные
Наименование характеристики
Значение
Диапазон измерений скорости, м/с
от 0,03 до 100
Наружный диаметр измерительного трубопровода (D), мм
от 80 до 1650
Максимальное количество каналов
2
Температура измеряемой среды, °С
от минус 220* до 260
Диапазон давлений измеряемой среды, МПа (абсолютное)
0,087-24
Пределы допускаемой относительной погрешности при измерении скорости, объемного расхода, объема (в диапазоне измерения скорости), %

1 канальное исполнение в диапазоне скорости:
(0,05≤V<0,1 м/с)
(0,1≤V<0,3 м/с)
(0,3≤V≤100 м/с)

2 канальное исполнение в диапазоне скорости:
(0,05≤V<0,1 м/с)
(0,1≤V<0,3 м/с)
(0,3≤V≤100 м/с)
±5,0
±3,5
±2,0
±3,5
±2,0
±1,0
Диапазон вычисления молекулярной массы УВГ и их смесей, г/моль
от 2 до 160
Температура окружающей среды, °С
от минус 50 до 60
Выходные сигналы:
аналоговый (от 0/4 до 20 мА); импульсный; частотный, дискретный
Цифровые интерфейсы связи
RS232, Modbus RS485, HART
Электропитание:
напряжение переменного тока
напряжение постоянного тока
187…242 В (50±2 Гц)
от 12 до 28 В
Защита ЭВБ по ГОСТ 14254-96
IP66
Ех-маркировка
1ExdIICT6/T5
Материал изготовления датчиков
• стандартный: 12Х18Н10Т дополнительно: Титан ВТ1-0

Материал изготовления корпуса ЭВБ
• стандартный: алюминий с эпоксидным покрытием IP66 дополнительно: нержавеющая сталь

Дисплей
• двухстрочный графический OLED-дисплей русский и английский языки меню

Сертификат соответствия ТР ТС 012/2011
• ТС RU C-RU.АА87.В.01050

Сертификат соответствия ТР ТС 020/2011
• RU Д-RU.АЗ01.В.05701

Сертификат соответствия ТР ТС 032/2013
• ТС RU C-RU.АЖ10.В.00004

Свидетельство об утверждении типа СИ
• Регистрационный номер в Государственном реестре средств измерений – 68468-17
• Межповерочный интервал 4 года
• Погрешность при имитационном методе та же что и проливном

Измеряемые параметры
• объемный расход при рабочих условиях скорость звука и скорость потока

Расчетные параметры
• объемный расход приведенный к СУ по ГСССД МР113 или ГОСТ 30319.2 молекулярный вес УВГ (углеводородных газов и их смесей) массовый расход УВГ

Выходы и входы (зависит от исполнения)
• 3 изолированных аналоговых выхода 4-20 мА, 2 частотно-импульсных 0-10 кГц, Modbus RS-485, HART, RS-232 3 входа 4-20 мА со встроенным источником питания 24 В пост. тока для подключения датчиков давления, температуры и содержания азота

Архивация данных (внутренняя)
• часовые на 1488 часов (62 суток); двухчасовые на 2976 часов (124 суток); суточные на 186 суток (6 месяцев); месячные на 120 месяцев (10 лет)
