Расходомеры Badger Meter

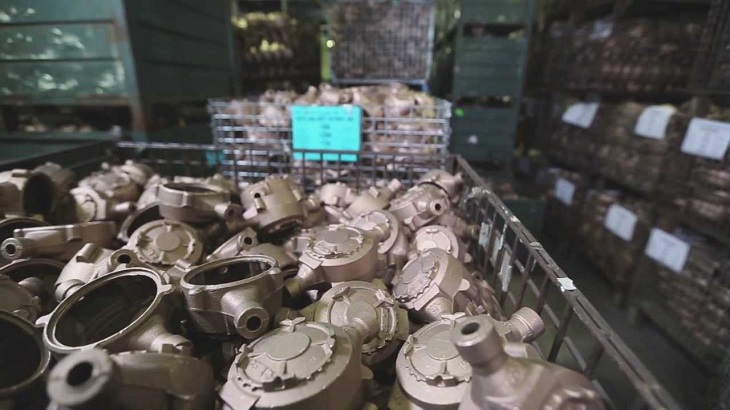

Bаdger Meter – основной сферой деятельности фирмы является производство индукционных расходомеров и их усовершенствование. Компания «Badger Meter, Inc.» была основана в 1905 году в США (г. Милуоки), в настоящее время имеет более тысячи сотрудников в своих филиалах по всему миру. Европейская производственная база находится в г. Брно (Чешская республика). На территории Российской федерации интересы компании представляет фирма «Bаdger Meter-Россия» с офисом в Санкт-Петербурге.
Тип расходомера | Наименование серии |
Электромагнитные | M-series (М5000, М2000, М1000) |
Турбинные | T-series (VISION® 2000, VISION® 1000, FloClean™ 3-А, тип 1100, QUIKSERT®, EXACT с двойным ротором, CX, LOFLO™ с одним ротором) |
Шестерёнчатые | OG-series (IOG, LM OG), импульсные передатчики (LM OG-T 100, LM OG-TAER 200), электронные (LM OG-HF, LM OG-P) |
Электромагнитные расходомеры M-series

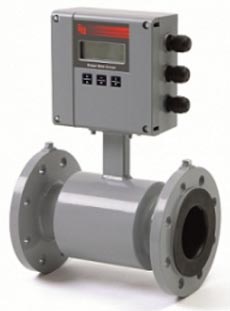

М5000 - электромагнитный расходомер. Электропитание водомера происходит от электросети, а при перебоях с электроснабжением - от встроенного аккумулятора. М5000 имеет высокую точность измерений даже при низких скоростях потока. M5000 был разработан для работы в жёстких условиях окружающей среды измерения, не имеет движущихся частей и может быть использован для измерения воды, содержащей частицы песка, гравий и т.п.. Корпус водомера выполнен с защитой класса IP 67 (дополнительно IP 68). Расходомер М5000 в стандартном исполнении оснащён внутренним регистратором данных, который позволяет считывать информацию через ИК-порт или шину M-Bus с использованием протокола Modbus® RTU. Также данные могут быть переданы по радиосвязи или посредством мобильной связи GSM/GPRS.
Технические характеристики:
Фланцевое исполнение (тип II) | |||
Диаметр | Ду 15 - 600 мм (1/4" ... 56") | ||
Тип присоединения | Фланцы: DIN, ANSI, JIS, AWWA etc. | ||
Номинальное давление | до 100 бар | ||
Защита корпуса | IP 67, IP 68 - по заказу | ||
Мин. проводимость жидкости | Мин. 20 мкС/см | ||
Тип футеровки | Резина (твёрдая/мягкая) | Ду 25 и выше | от 0 до +80 С |
PTFE (фторопласт) | Ду 15-600 | от -40 до +150 С | |
Тип электродов | Хастеллой С (стандартно) | ||
Корпус ПР | Сталь с защитным покрытием | нерж. ст. - по заказу | |
Монтажная длина | Ду 15 - 20 | 170 мм | |
Ду 25 - 50 | 225 мм | ||
Ду 65 - 100 | 280 мм | ||
Ду 125 - 200 | 400 мм | ||
Ду 250 - 350 | 500 мм | ||
Ду 400 - 600 | 600 мм |

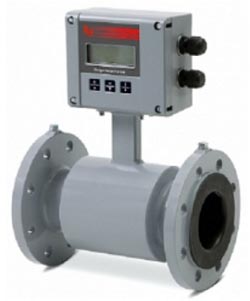

М2000 - модель стандартно оснащена разделителем RS 232. и четырехстрочным LCD дисплеем с подсветкой, на котором отображаются измеряемые расходы и сигнал сбоя. На водомере установлен программируемый в двух уровнях компаратор расхода и софтвер с предвыбором требуемого объёма жидкости для применения в области дозировки.
Технические характеристики:
Фланцевое исполнение (тип II) | |||
Диаметр | Ду 6 - 2000 мм (1/4" ... 80") | ||
Тип присоединения | Фланцы: DIN, ANSI, JIS, AWWA etc. | ||
Номинальное давление | Ду 6-200 - 1,6 МПа | Ду 250 - 2000 - 1 МПа | 10 МПа - по заказу |
Защита корпуса | IP 67, IP 68 - по заказу | ||
Мин. проводимость жидкости | 5 мкС/см (20 мкС/см дистиллированная вода) | ||
Тип футеровки | Резина (твёрдая/мягкая) | Ду 25 и выше | от 0 до +80 С |
PTFE (фторопласт) | Ду 6 - 600 | от -40 до +150 С | |
Халар | от Ду 300 | от -40 до +150 С | |
Тип электродов | Хастеллой С (стандартно) | ||
Тантал | |||
Сплав платины и золота | |||
Сплав платины и родия | |||
Корпус ПР | Сталь с защитным покрытием | нерж. ст. - по заказу | |
Монтажная длина | Ду 6 - 20 | 170 мм | |
Ду 25 - 50 | 225 мм | ||
Ду 65 - 100 | 280 мм | ||
Ду 125 - 200 | 400 мм | ||
Ду 250 - 350 | 500 мм | ||
Ду 400 - 700 | 600 мм |
Пищевое исполнение | |||
Диаметр условный | Ду 10 - 100 мм | (3,8" ... 4") | |
Тип присоединения | Tri-Clamp (хомут) | резьба DIN11851 | ISO 2852 etc. |
Номинальное давление | 10 МПа | ||
Защита корпуса | IP 67 | ||
Мин. проводимость жидкости | 5 мкС/см (20 мкС/см дистиллированная вода) | ||
Тип футеровки | PTFE (фторопласт) | от -40 до +150 С | |
Тип электродов | Хастеллой С (стандартно) | ||
Тантал | |||
Сплав платины и золота | |||
Сплав платины и родия | |||
Корпус ПР | Нержавеющая сталь | ||
Монтажная длина | Tri-Clamp | Ду 10 - 50 | 145 мм |
Ду 65 - 100 | 200 мм | ||
DIN 11851 | Ду 10 - 20 | 170 мм | |
Ду 25 - 50 | 225 мм | ||
Ду 65 - 100 | 280 мм |
Межфланцевое исполнение "сэндвич" (тип III) | ||
Диаметр условный | Ду 25 - 100 мм | (1" ... 4") |
Тип присоединения | Межфланцевое | ("сэндвич") |
Номинальное давление | 40 кгс/см2 | |
Защита корпуса | IP 67 | IP 68 - по заказу |
Мин. проводимость жидкости | 5 мкС/см (20 мкС/см дистиллированная вода) | |
Тип футеровки | PTFE (фторопласт) | от -40 до +150 С |
Тип электродов | Хастеллой С (стандартно) | |
Тантал | ||
Сплав платины и золота | ||
Сплав платины и родия | ||
Корпус ПР | Сталь с защитным покрытием | нерж. сталь - по заказу |
Монтажная длина | Ду 25 - 50 | 100 мм |
Ду 65 - 100 | 150 мм |
М1000 - лучше всего подходит для двунаправленного измерения расхода жидкостей с проводимостью более 5 мкСм/см (более 20 мкСм/см для дистиллированной воды). На мониторе отображается информация о расходе, общем расходе, суточном расходе, предупреждения. Подходит для применения на открытом воздухе в жёстких условиях окружающей среды (корпус алюминиевый класса IP 67).
Технические параметры
Фланцевое исполнение (тип II) | |||
Диаметр | Ду 6 - 2000 мм (1/4" ... 80") | ||
Тип присоединения | Фланцы: DIN, ANSI, JIS, AWWA etc. | ||
Номинальное давление | до 10 МПа | ||
Защита корпуса | IP 67, IP 68 - по заказу | ||
Мин. проводимость жидкости | 5 мкС/см (20 мкС/см дистиллированная вода) | ||
Тип футеровки | Резина (твёрдая/мягкая) | Ду 25 и выше | от 0 до +80 С |
PTFE (фторопласт) | Ду 6 - 600 | от -40 до +150 С | |
Тип электродов | Хастеллой С (стандартно) | ||
Тантал | |||
Сплав платины и золота | |||
Сплав платины и родия | |||
Корпус ПР | Сталь с защитным покрытием | нерж. ст. - по заказу | |
Монтажная длина | Ду 6 - 20 | 170 мм | |
Ду 25 - 50 | 225 мм | ||
Ду 65 - 100 | 280 мм | ||
Ду 125 - 200 | 400 мм |
Пищевое исполнение | |||
Диаметр условный | Ду 10 - 100 мм | (3,8" ... 4") | |
Тип присоединения | Tri-Clamp (хомут) | резьба DIN11851 | ISO 2852 etc. |
Номинальное давление | 10 МПа | ||
Защита корпуса | IP 67 | IP 68 - по заказу | |
Мин. проводимость жидкости | 5 мкС/см (20 мкС/см дистиллированная вода) | ||
Тип футеровки | PTFE (фторопласт) | от -40 до +150 С | |
Тип электродов | Хастеллой С (стандартно) | ||
Тантал | |||
Сплав платины и золота | |||
Сплав платины и родия | |||
Корпус ПР | Нержавеющая сталь | ||
Монтажная длина | Tri-Clamp | Ду 10 - 50 | 145 мм |
Ду 65 - 100 | 200 мм | ||
DIN 11851 | Ду 10 - 20 | 170 мм | |
Ду 25 - 50 | 225 мм | ||
Ду 65 - 100 | 280 мм |
Межфланцевое исполнение "сэндвич" (тип III) | ||
Диаметр условный | Ду 25 - 100 мм | (1" ... 4") |
Тип присоединения | Межфланцевое | ("сэндвич") |
Номинальное давление | 40 кгс/см2 | |
Защита корпуса | IP 67 | IP 68 - по заказу |
Мин. проводимость жидкости | 5 мкС/см (20 мкС/см дистиллированная вода) | |
Тип футеровки | PTFE (фторопласт) | от -40 до +150 С |
Тип электродов | Хастеллой С (стандартно) | |
Тантал | ||
Сплав платины и золота | ||
Сплав платины и родия | ||
Корпус ПР | Сталь с защитным покрытием | нерж. сталь - по заказу |
Монтажная длина | Ду 25 - 50 | 100 мм |
Ду 65 - 100 | 150 мм |
Расходомеры с овальными шестернями OG-series
Серия IOG® представлена модульными расходомерами с экономичной, но при этом точной и прочной конструкцией.
Эти расходомеры могут использоваться в приложениях, где обычные расходомеры не применимы. Расходомеры серии IOG могут работать с очень вязкими или высококоррозионными жидкостями. Были разработаны для различных химических приложений - жидкостей на нефтяной основе, водных растворов и других жидкостей, совместимых с конструкционными материалами.
Расходомеры LM OG – предназначены для измерения расхода до 115 л/мин.
Могут использоваться для распределения топлива, углеводородов, жидкостей на водной основе, моторных масел, трансмиссионных масел, охлаждающих и других подобных жидкостей, а также специальных и агрессивных жидкостей. Могут использоваться с жидкостями широкого диапазона вязкости.

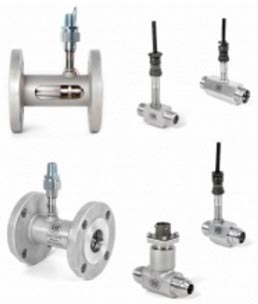

Турбинные расходомеры T-series
Расходомеры серии VISION 2000 предназначены для точного измерения небольших количеств жидкостей - для расходов до 35 л/мин.
Может измеряться мгновенный и суммарный расход. Лучше всего подходят для измерения расхода деминерализованной воды, щелочных растворов, масел/пищевых масел, мазута, напитков, водных растворов, топлива и потребления топлива. Могут быть использованы для стиральных, посудомоечных машин, кофе-машин, установок лазерного охлаждения, солнечных электростанций, пекарного и пароварочного оборудования на предприятиях общественного питания и т.д.
Серия VISION 1000 - турбинные расходомеры, предназначенные для точного измерения небольших количеств жидкостей - до 2,5 л/мин.
Может измеряться мгновенный и суммарный расход. Лучше всего подходят для измерения расхода деминерализованной воды, щелочных растворов, масел/пищевых масел, мазута, напитков, водных растворов, топлива и потребления топлива. Могут быть использованы для стиральных, посудомоечных машин, кофе-машин, установок лазерного охлаждения, солнечных электростанций, пекарного и пароварочного оборудования на предприятиях общественного питания и т.д.
Расходомер FloClean™ 3-А - санитарно-гигиенический турбинный, отвечает требованиям санитарного стандарта 3-А и рекомендован для приложений мойки с выносом (COP) и санирования с выносом (SOP).
Используется в пищевой и фармацевтической промышленности. Позволяет выполнять местное измерение расхода и объёма с использованием дисплеев, имеет возможность подключения к компьютеру.
Тип 1100, QUIKSERT и монитор расхода B 2800/B 3000
Расходомеры для тяжёлых режимов работы. Предназначены для промышленных приложений с высокой температурой и высоким давлением, например, при вторичной добыче нефти, производстве полупроводников и химических продуктов. Компоненты изготовлены из нержавеющей стали и карбида вольфрама. Имеет возможность подключения к компьютеру.
EXACT с двойным ротором.
Высокоточный расходомер, работающий в широчайшем диапазоне расходов. Используется в аэрокосмической, автомобильной промышленности, при производстве различного оборудования.
Предназначен для двунаправленного потока и для сред с сильными сотрясениями. Оснащён надёжной системой подшипников, с двойными керамическими подшипниками на каждом роторе, с надёжно закреплёнными внутренними частями, что обеспечивает отличную повторяемость. Может быть установлен в приложениях, где невозможно установить выпрямители без потери точности измерений, так как не нуждается в использовании выпрямителей потока для урегулирования процесса завихрения жидкости за счёт устранения эффекта ускорения ротора двухроторной системой. В расходомерах серии Exact™ используется уникальная компактная система тензодатчиков, защищённая от вибраций, что обеспечивает прямое подключение электроники на надёжном креплении с низким профилем. Для обработки выходного сигнала может использоваться как встроенная, так и удалённая электроника.
Возможные рабочие давления до 2065 бар, с компенсацией изменениявязкости с помощью встроенных датчиков давления.
Серии CX И LOFLO™ с одним ротором
Стандартные турбинные счётчики серии Cx чаще используются для измерения количества охлаждающей жидкости для операций резки и формовки, измерения расхода для контроля над технологическими процессами, как компонент испытательных стендов для военной техники, серийного измерения расхода, измерения расхода топлива в машинах, двигателях и приводах, а также в научно-исследовательских и опытно-конструкторских работах.
Данная серия не является позиционно-чувствительной и может быть установлена для любой ориентации трубопровода. Специальные долговечные керамические шарикоподшипники с низким коэффициентом трения совместимы с водой, углеводородами и криогенными жидкостями. Минимальный измеряемый расход - 0,024 л/мин.
Типичные области применения включают промышленные системы впрыска топлива, дозирования дорогостоящих химических добавок, бортовые системы измерения расхода топлива, хладагентов, дозирования красителей.
Расходомеры с овальными шестернями
Импульсные передатчики
Тип LM OG-T 100 – канальный расходомер с импульсным выходом. Регистры доступны либо с одноканальным импульсным выходом (100 ppl) или двухканальным импульсным выходом (100 имп/л на канал, смещение 90°).
Тип LM OG-TAER 200 – канальный расходомер для коммерческого учёта с сертификацией PTB для установки в любой системе управления. Может быть откалиброван, имеет два выпускных канала (100 имп/л на канал, смещение 90°). Тип LM OG-ТК лучше всего подходит для тормозных и подобных жидкостей.
Канальные расходомеры
Имеют модульную конструкцию, разработаны как встроенные расходомеры и расходомеры для концов шлангов, для настенного монтажа в маслопроводах. Лучше всего подходят для сертифицированных и/или несертифицированных измерений потребления смазочных материалов в ремонтных центрах. Типичные измеряемые жидкости – это моторные масла и масла для автоматических коробок передач и другие с вязкостью до 5 000 МПа·с. Электронный блок ударопрочный и изолированный от масла. Подходит для использования в условиях экстремальных температур. Прибор имеет сбрасываемый счётчик 1–10 л и несбрасываемый счётчик, 5 разрядный регистр.
Механические расходомеры
Расходомеры с шлангами на концах используют в комбинации с надземными шланговыми барабанами в автосервисе для дозирования масел для двигателей и автоматической трансмиссии. Лучше всего подходят для измерения высоковязких нефтепродуктов для некоммерческого учёта.
Электронные расходомеры
Расходомеры для высоких расходов серии LM OG-HF предназначены для измерения расходов до 115 л/мин. Это модульные ударопрочные расходомеры. Используются для дозирования смазочных материалов с некоммерческим учётом в ремонтных и сервисных мастерских. Типичные измеряемые жидкости - моторные масла и масла для автоматических коробок передач с вязкостью до 5,000 МПа·с.
Расходомеры с электронным управлением серии LM OG-P – отличаются заменяемой снаружи батареей. Имеют модульную конструкцию. Электронный регистр управляется смачиваемыми магнитами.
