Закрытое акционерное общество «ИРВИС» вышло на рынок в 1992 г. Основная специализация: производство ультразвуковых водосчетчиков и теплосчетчиков. Штат предприятия укомплектован квалифицированными специалистами, среди которых есть обладатели ученых степеней. К основным достижениям ЗАО «ИРВИС» можно отнести: участие специалистов в разработках ультразвуковых приборов: «Акустрон» и UFC 002R, расходомеры УЗР-МП и УРСВ, разработку методики косвенной градуировки ультразвуковых расходомеров и счетчиков, которая успешно используется российскими производителями, а так же соответствие системы управления качеством всем стандартам ISO 9001:2000.
Приборы «ИРВИКОН» успешно эксплуатируются промышленным сектором и в системе ЖКХ в странах ближнего зарубежья и России.

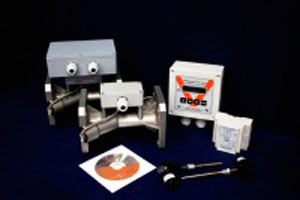

Теплосчетчик ИРВИКОН ТС-200
Описание серии
Серию «ИРВИКОН» ТС-200 представляет прибор ТС-200.
Может быть выполнен в четырех различных вариантах:
| Исполнение | Количество каналов измерения | Количество подключаемых датчиков | ||
| Объема | Температуры | Давления | ||
| ТС-200.01 | 1 | 1-3 | 2-3 | 2-3* |
| ТС-200.02 | 2* | 1-6 | 2-3 | 3-6* |
| ТС-200.03 | 3* | 3-8 | 6-8 | 6-8* |
| ТС-200.04 | 4* | 8 | 8 | 8* |
Примечание: * - многоканальность прибора обеспечивается применением блока приема и передачи цифровых данных БПД-200
Прибор может включать до 3–х датчиков расхода, температуры и давления. Составить оптимальную конфигурацию отвечающую требованиям клиента дает возможность включения нужного количества регистраторов.
В случае возникновения сбоев прибор способен провести самодиагностику, обнаружить и зарегистрировать неполадки узлов, а так же заархивировать все данные и хранить их до 10 лет.
В приборе предусмотрено архивирование данных:
• Часовых (время хранения данных – 45 суток)
• Суточных (время хранения данных – 1,5 года)
• Месячных (время хранения данных – 5 лет)
В состав прибора входят:
• тепловычислитель «ИРВИКОН» ВТ-200
• преобразователи расхода (объема) теплоносителя
• преобразователи температуры
• преобразователи давления
Принцип измерения
Производится измерение потребляемого количества теплоты путем обработки информации о расходе теплоносителя и разности его теплосодержания до и после потребителя теплоты.
Прибор производит вычисление массы теплоносителя – Мт, и теплоты W в ГДж (или Гкал) по формуле:
Где:
• М1 (2) – масса теплоносителя в трубопроводе (прямом или обратном), на котором установлен ППР, т;
• ρ - плотность теплоносителя в трубопроводе (прямом или обратном), на котором установлен ППР, т/м3
• h1 – удельная энтальпия теплоносителя в прямом трубопроводе, кДж/кг
• h2 – удельная энтальпия теплоносителя в трубопроводе холодного водоснабжения (для открытых систем теплопотребления), удельная энтальпия теплоносителя обратном трубопроводе (для закрытых систем теплопотребления), кДж/кг
При отсутствии датчиков избыточного давления, за номинальное давление при расчёте энтальпии (теплосодержания) и плотности принимаются договорные значения (должны быть заносены в память прибора как настроечные параметры). Если датчики избыточного давления установлены, то при расчетах используются реальные значения давления.
Диапазоны измерения
Диапазоны измерения:
• диапазон измерения температур теплоносителя 0 – 1600С
• диапазон измерения температур газообразных сред-60 – 100ОС
• диапазон измерения разности температур теплоносителя 1 – 1550С
Назначение
Назначение прибора – это измерение и коммерческий учет тепловой энергии, массы, температуры и давления теплоносителей в открытых и закрытых водяных системах теплоснабжения.
Допустимо использование в качестве регистратора параметров тепло и водопотребления без вычисления количества тепловой энергии и для измерения температуры воздуха.

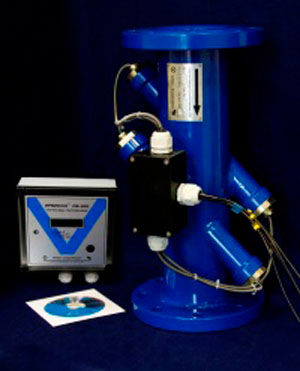

Счетчик воды ультразвуковой «ИРВИКОН» СВ-200
Состоит из электронного блока и первичного преобразователя, который включает в себя: измерительный участок и пьезоэлектрические преобразователи.
Описание серии
В зависимости от конструкции первичного преобразователя прибор имеет следующие исполнения:
| Первичный преобразователь | Обозначение варианта исполнения | |
| Осевая конструкция (Ду 20 – 40 мм) | О | |
| Формирователи потока | один акустический канал | Ф1 |
| два акустических канала | Ф2 | |
| Полнопроходный (с круглым сечением) | однолучевой | П1 |
| двухлучевой | П2 | |
| Без измерительного участка | однолучевой | МК |
| двухлучевой | МК | |
Электронный блок выпускается в 4 – х модификациях:
• с автономным питанием
• с питанием от сети (220 В, 50Гц) и комплектацией резервным источником питания или без резервного источника питания
• одноканальный
• двухканальный (двухканальный электронный блок может комплектоваться двухлучевым ППР, либо к нему могут быть подключены два однолучевых ППР)
Принципы измерения

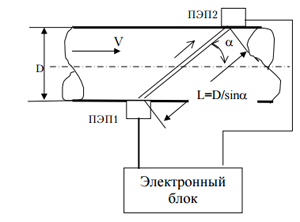

Принцип измерения расходомера основан на сносе ультразвуковой волны движущимся потоком жидкости. Это приводит к изменению времени распространения ультразвукового сигнала от одного датчика (ПЭП) к другому (движение по потоку приводит к уменьшению времени распространения, против потока – к уменьшению).
Время распространения определяется по формуле:
Где:
• L – расстояние между ПЭП (пьезоэлектрическими преобразователями);
• α - угол наклона оси ПЭП относительно оси трубопровода;
• C – скорость ультразвука в неподвижной жидкости,
Разность времени распространения сигналов пропорциональна средней скорости движущейся жидкости в створе датчиков
Электронный блок вырабатывает электрические импульсы, которые поочередно подаются на пьезоэлектрические преобразователи ПЭП1 и ПЭП2. Они преобразуются в ультразвуковые сигналы, которые после прохождения контролируемой среды, попадают на противоположные преобразователь и преобразуются в электрические импульсы. ЭБ принимает данные импульсы, измеряет их полное время распространения и вычисляет значение расхода в трубопроводе, м3 /ч
Где:
• m – гидродинамический коэффициент, равный отношению средней скорости потока в створе ПЭП к средней скорости потока в поперечном сечении ИУ
Для приборов, имеющих формирователь потока коэффициент К определяется только проливным методом.
Пределы измерения расходов и давления
Пределы измерения расходов для первичного преобразователя осевого типа:
| Условный проход, мм | Максимальный расход Qмакс, м3 /ч | Минимальный расход Qмин, м3 /ч |
| 20 | 6,3 | 0,025 |
| 25 | 8 | 0,04 |
| 32 | 16 | 0,06 |
| 40 | 20 | 0,1 |
Пределы измерения расходов для первичного преобразователя с формирователем потока:
| Условный проход, мм | Максимальный расход Qмакс, м3 /ч | Минимальный расход Qмин, м3 /ч |
| 40 | 32 | 0,125 |
| 50 | 40 | 0,16 |
| 65 | 63 | 0,25 |
| 80 | 100 | 0,4 |
| 100 | 150 | 0,63 |
| 150 | 300 | 1,25 |
| 200 | 600 | 2,5 |
Пределы измерения расходов для полнопроходного первичного преобразователя:
| Условный диаметр Ду, мм | Максимальный расход Qмакс, м3 /ч | Минимальный расход Qмин, м3 /ч |
| 50 | 80 | 1 |
| 65 | 100 | 2 |
| 80 | 160 | 2,5 |
| 100 | 250 | 2,5 |
| 150 | 500 | 5 |
| 200 | 1000 | 10 |
| 250 | 1600 | 16 |
| 300 | 2500 | 20 |
| 400 | 4000 | 20 |
| 500 | 6300 | 32 |
| 600 | 10000 | 40 |
| 700 | 12500 | 63 |
| 800 | 16000 | 80 |
| 900 | 20000 | 80 |
| 1000 | 25000 | 100 |
| 1200 | 40000 | 160 |
| 1400 | 50000 | 200 |
| 1600 | 63000 | 250 |
| 2000 | 100000 | 400 |
Рабочей средой является жидкость, температура которой лежит в диапазоне от +1 до +160 оС, а давление не более 1,6 МПа. (2,5 Мпа – для полнопроходных счетчиков, изготовленных на заказ). Трубопровод должен быть полностью заполнен (содержание воздуха или взвешенных частиц не более 1%.
Применение
Прибор «ИВРИКОН» СВ-200 предназначен для измерения объема и расхода воды или взрывобезопасной жидкости в трубопроводах с диаметром 20 – 2000 мм.
