ООО "Магика прибор" (Россия) - это филиал ООО «Научно–производственная фирма «ЭКОС», который занимается исключительно производством и разработкой тепловодосчётчиков «Магика». Фирма «ЭКОС» (Энергетические Компьютерные Системы) была основана в 1992 году. Основные виды деятельности фирмы это разработка методов применения микропроцессорных контроллеров и приборов в различных областях народного хозяйства; разработка методов обучения специалистов и рабочих работе с компьютерами и микропроцессорными приборами; издание учебных пособий и технической литературы. При производстве тепловодосчётчиков «Магика» используются новейшие электронные компоненты и собственные оригинальные методы разработки схем и программного обеспечения приборов. Теплосчетчики «Магика» сертифицированы по классу С по ГОСТ Р 51649-2000. Их метрологические и эксплуатационные характеристики фактически соответствуют 1 классу по европейскому стандарту EN 1434-1997. Регистрация в Госреестре средств измерения: № 18486-2004. Экспертным заключением Госэнергонадзора № 290-ТС теплосчетчики допущены для установки на узлах коммерческого учёта тепла и воды.
| Тип расходомера | Наименование серии |
| Электромагнитные | Магика А, Магика Т, Магика Д |
Теплосчётчики «Магика» представляют собой многоканальные комбинированные измерительные регистрирующие приборы для измерения и регистрации количества теплоты, объёмного расхода, объёма, массы, температуры, давления воды в открытых и закрытых системах водяного теплоснабжения, а также горячего и холодного водоснабжения. Могут применяться на узлах коммерческого и не коммерческого учёта количества теплоты и расхода воды, а также для расчёта потребления воды в системах горячего и холодного водоснабжения, различных промышленных системах сбора данных. В частности, может использоваться в промышленности и коммунальном хозяйстве в качестве многоканального расходомера или водосчётчика для измерения объёма, массы и давления воды, водных растворов, водной пульпы, бытовых и промышленных сто- ков и других жидких сред с температурой от +2 до +160ОС.
Метрологические характеристики теплосчётчиков соответствуют классу «С» по ГОСТ Р 51649-2000 «Теплосчётчики для водяных систем теплоснабжения. Общие технические условия». Метрологические характеристики импульсных каналов теплосчётчиков соответствуют классу «Б» или «С» по ГОСТ Р 51649-2000 «Теплосчётчики для водяных систем теплоснабжения. Общие технические условия», в зависимости от метрологических характеристик водосчётчиков, расходомеров или регистраторов расхода, подключённых к входу импульсного канала. Теплосчётчики внесены в Государственный реестр средств измерений под №55361-13. Теплосчётчики соответствуют требованиям "Правил коммерческого учёта тепловой энергии, теплоноситетеля", утверждённым Постановлением Правительства РФ от 18 ноября 2013 года №1034.
Межповерочный интервал 4 года.
Основные характеристики для всех типов теплосчётчиков:
| № п/п | Наименование характеристики | Значение параметра |
| 1 | Пределы допускаемой относительной погрешности измерений нарастающим итогом количества теплоты при использовании ЭРК, встроенных в теплосчётчик или регистратор расхода: класс С ГОСТ Р 51649-2000, но не более, %: | |
| при разности температур в пределах 20 °С<DТ<160 °С | ±4,0 | |
| при разности температур в пределах 3,0 °С<DТ<20 °С | ±4,5 | |
| при разности температур в пределах 1,0 °С<DТ<3,0 °С | ±5,0 | |
| 2 | Пределы допускаемой относительной погрешности измерений нарастающим итогом количества теплоты при использовании импульсных каналов теплосчётчика (без учёта погрешности расходомеров и термопреобразователей сопротивления),%: | |
| при разности температур в пределах 20 °С<DТ<160 °С не более | ±0,8 | |
| при разности температур в пределах 3,0 °С<DТ<20 °С не более | ±1,5 | |
| при разности температур в пределах 1,0 °С<DТ<3 °С не более | ±3,5 | |
| 3 | Пределы допускаемой относительной погрешности измерений нарастающим итогом объёма и массы воды при использовании ЭРК, встроенных в теплосчётчик или регистратор расхода, в зависимости от диапазона расходов Gмакс/G, %: | |
| от 1:1 до 25:1 | ±1,0 | |
| от 26:1 до 300:1 | ±1,5 | |
| от 301:1 до1000:1 | ±2,0 | |
| 4 | Диапазон измерений температур, °С | от +2 до +160 |
| 5 | Диапазон измерений разности температур DТ, °С | от 1,0 до 159 |
| 6 | Пределы допускаемой абсолютной погрешности измерительных каналов электронного блока теплосчётчика при измерении температуры воды (без учёта погрешности термометров сопротивления), °С | ± (0,2+0,002∙Т) |
| 7 | Пределы допускаемой абсолютной погрешности измерительных каналов электронного блока теплосчётчика при измерении разности температур (без учёта погрешности термометров сопротивления), °С | ± (0,1+0,001∙Т) |
| 8 | Диапазон измерений давления воды, МПа | от 0 до 1,6 |
| 9 | Пределы допускаемой приведенной погрешности измерительных каналов электронного блока теплосчётчика при преобразовании выходного тока датчиков давления в значение давления (без учёта погрешностей датчиков давления), % | ±1,0 |
| 10 | Допустимый диапазон удельной электрической проводимости, См/м | 10-3 …10 |
| 11 | Пределы относительной погрешности измерений текущего времени, % | ±0,1 |
| 12 | Напряжение питания от сети переменного тока, В, частотой 50 Гц | от 120 до 265 |
| 13 | Потребляемая мощность при питании от сети переменного тока не более, В·А | 25 |
| 14 | Относительная влажность окружающего воздуха, % | до 95 |
| 15 | Температура окружающего воздуха, °С | от + 5 до +50 |
| 16 | Атмосферное давление, кПа | 84…106,7 |
| 17 | Степень защиты от воды и пыли ЭПР по ГОСТ 14254-96, не ниже | IP64 |
| 18 | Степень защиты от воды и пыли электронных блоков по ГОСТ 14254-96, не ниже | IP40 |
| 19 | Масса электронного блока, кг | 4 |
| 20 | Средняя наработка на отказ, часов, не менее | 80000 |
| 21 | Средний срок службы, лет, не менее | 12 |
Теплосчетчики-регистраторы «МАГИКА-АХХХ»
Предназначены для измерения и регистрации тепловой энергии, объёма, массы и давления в открытых и закрытых системах теплоснабжения. Гарантийный срок до 3 лет на электронный блок и до 2 лет на первичные преобразователи расхода. Межповерочный интервал – 4 года.
Серия «А» выпускается с 2000 года и имеет самое большое число моделей от простейших одноканальных типа А1200 до AR 2221ПМ. Все модели имеют встроенный интерфейс RS -232, могут иметь до 2 каналов измерения давления воды, встроенный в корпус электронного блока контроллер принтера, программно-аппаратный модуль для подключения внешнего телефонного модема или адаптера локальной сети RS485, который позволяет объединять в сеть удалённый компьютер и десятки приборов семейства «Магика».
Основные отличительные особенности моделей серии А:
• модели А2201 и А2221 обеспечивают регистрацию объёма подпитки.
• модель AR 2221 обеспечивает в открытых системах дополнительную регистрацию объёма и массы ГВС с помощью внешнего водосчётчика с импульсным выходом или регистратора расхода «МАГИКА-РИ1000». По модему или через переносной компьютер производится переключение в реверс потока воды одновременно по обоим каналам и установка времени и температуры холодной воды.
• модели А2200П-ГВС и А2220П-ГВС позволяют выделять отдельно массу и давление воды, поданной в систему ГВС с температурой и/или давлением ниже нормативных.
Электронные блоки теплосчетчиков серии «А» совместимы с электромагнитными теплосчетчиками других изготовителей. Труба преобразователя футерована фторопластом, что позволяет использовать преобразователи расхода при максимальном рабочем давлении 16 атмосфер и температуре до 160 ОС для измерения расхода в том числе агрессивных жидкостей.
Теплосчетчики-регистраторы серии «МАГИКА-Д2ХХХ» - (двух- и трёхпоточные, с автоматическим переключением в режим "реверс" при смене направления потока).
Предназначены для измерения и регистрации тепловой энергии, объёма, массы и давления в открытых и закрытых системах теплоснабжения. Гарантийный срок до 3 лет на электронный блок и до 2 лет на первичные преобразователи расхода. Межповерочный интервал – 4 года.
Теплосчетчики «МАГИКА» серии «Д» предназначены для замены серии «А» и имеют до 20 вариантов исполнения от простейших одноканальных типа Д1200П до ДР2321ПМ. Все модели имеют встроенный интерфейс RS -232, а также могут иметь до 2 каналов измерения давления воды, встроенный в корпус электронного блока контроллер принтера, программно-аппаратный модуль для подключения внешнего телефонного модема или адаптера локальной сети RS485, которая позволяет объединять в сеть удалённый компьютер и десятки приборов семейства «Магика».
Основные особенности моделей серии Д:
• модели Д2201 и Д2221 обеспечивают регистрацию объёма подпитки.
• модель ДR2321 обеспечивает в открытых системах дополнительную регистрацию объёма и массы ГВС с помощью внешнего водосчётчика с импульсным выходом или регистратора расхода «МАГИКА-РИ1000».
В сравнение с предыдущей серией - «Магика–А» - теплосчётчики серии Д имеют ряд новых функций. Такие как:
• автоматическое распознавание «сухой трубы» в летний период;
• автоматический «реверс» при изменении направления потока воды в любом трубопроводе;
• возможность учёта массы и объёма ГВС в открытых системах в летний период.
Электронные блоки теплосчётчиков серии «Д» идеально совместимы с электромагнитными теплосчётчиками других изготовителей.
Теплосчётчики серии «Д» оснащены двухстрочным алфавитно-цифровым индикатором с подсветкой, на который выводятся текущие значения параметров трубопроводов и, при необходимости, значения параметров, хранящиеся в архивах за любой час и день.
Тепловычислители-регистраторы серии «Магика-Т»
Унифицированная базовая модель «Магика-Т0766» позволяет реализовать несколько специализированных моделей:
• в комплекте с тремя электромагнитными регистраторами расхода «Магика - РИ2000» позволяет организовать на одном приборе узел учёта для 6 трубной системы тепло- и водоснабжения.

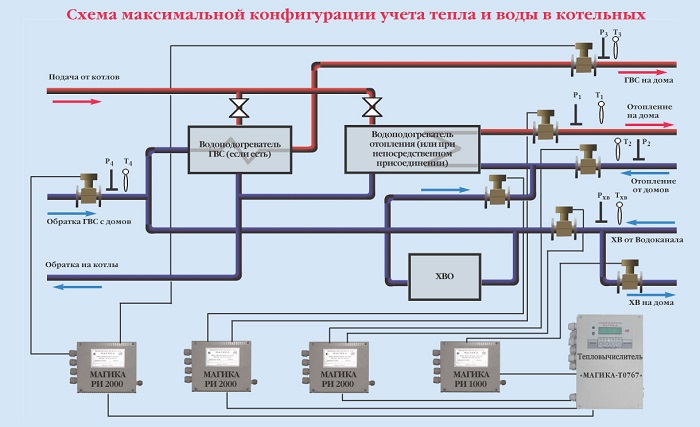

• в комплекте с двумя электромагнитными регистраторами расхода «Магика - РИ2000» и одним регистратором «Магика - РИ1000» позволяет организовать на одном приборе узел учёта котельной или ЦТП – данный прибор регистрирует количество тепла, массу и давление теплоносителя в системах отопления и ГВС, объем и температуру потребляемой холодной воды, температуру наружного воздуха.
Регистратор «Магика - Т0440» может заменить для мини-котельных и ЦТП несколько самописцев. Он может записывать каждые 60 секунд параметры температуры (4 канала) и давления (4 канала).
К приборам серии «МАГИКА-Т» можно подключить:
• до 7 термопреобразователей сопротивления Pt100,
• до 6 датчиков давления с токовым выходом 4-20 мА, 0-5 мА, 0-20 мА (выходной ток указывается при заказе);
• до 6 механических или электронных расходомеров с импульсным выходом.
Регистраторы расхода с импульсным выходом серии «РИ» («МАГИКА-РИ1000» и «МАГИКА-РИ2000»)
Являются унифицированными модулями для применения в многопоточных теплосчетчиках «Магика» серий Д и Т. Предназначены для измерения объёмного расхода воды и преобразования объёма в весовые импульсы.
Регистратор расхода «Магика-РИ2000» может одновременно обслуживать два трубопровода. При этом метрологические характеристики его каналов калибруются автоматически на проливном стенде с расхождением между каналами не более 1%.
Регистраторы серии «РИ» имеют собственный источник питания и могут использоваться как обычные электромагнитные расходомеры для работы совместно с любыми тепловычислителями или измерителями объёма, имеющими импульсные входы.
«Магика-РИ1000» и «Магика-РИ2000» конструктивно выполнены в виде электронного блока, к которому подключаются один (для «МАГИКА-РИ1000») или два (для «МАГИКА-РИ2000») электромагнитных первичных преобразователя расхода различных условных диаметров.
