ТБН Энергосервис – предприятие более 10 лет занимающееся производством и внедрением современных технологий в области энергоснабжения и энергоучета. Компания располагает широким спектром услуг и производимого оборудования в сфере энергосбережения, что дает возможность вести гибкую ценовую политику, с выгодой для заказчика. Более 100 000 единиц приборов КМ5 и РМ5, с успехом используются по всей России.
На производственных базах ТБН Энерго налажен выпуск современных и высокотехнологичных приборов энергоучета, прошедших контроль качества согласно требованиям ГОСТ и ИСО 9001-2001, а сервисный центробеспечивает качественное гарантийное ипослегарантийное обслуживание продукции.
Деятельность компании ТБН Энерго направлена на развитие современных технологий в области разработки и выпуска устройств измерения и учета тепла в трубопроводах. Занимается установкой систем тепло и газо обеспечения, водоснабжения и водоотведения, установкой запорной арматуры в жилых и коммерческих зданиях, а так же ведет техническое обслуживание и ремонт узлов автоматического и диспетчерского контроля инженерных сетей.
Производимое оборудование
Тип расходомера | Наименование серии |
Электромагнитные | КМ-5 КМ-5 ВЕРСИЯ V 1N_2.30 РМ-5 (РМ-5-Т, РМ-5-Т-И, РМ-5-Э) КМ-5-Б1,РМ-5-Б1 КМ-5-Б3,РМ-5-Б3 |

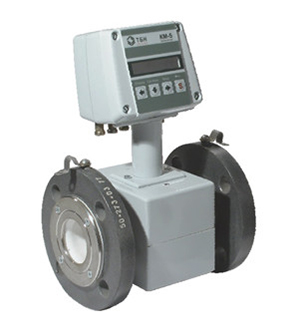

Электромагнитные теплосчетчики серии КМ-5
Теплосчётчики данной серии отличаются широким диапазоном измерений, возможностью автоматического измерения реверсивных потоков, а так же наличием датчика пустой трубы.
Теплосчетчики КМ-5 используют для измерения массы, объема, массового расхода и прочих характеристик жидкой среды в одном и более узлах трубопроводов.
Технические характеристики
Отличительными чертами устройства являются: обширный диапазон измерений, короткие прямые участки трубопроводов, наличие датчика отсутствия жидкости в системе, измерение температуры внешней среды, а так же возможность измерения обратного потока теплоносителя в автоматическом режиме.
Принцип действия теплосчетчика: электромагнитный.
Диаметр условного прохода, мм | Пределы измерения объемного расхода, м3/ч | |
минимальный | максимальный | |
15р* | 0,0025 | 2,5 |
15 | 0,006 | 6 |
20 | 0,011 | 11 |
25 | 0,016 | 16 |
32 | 0,03 | 30 |
40 | 0,04 | 40 |
50 | 0,06 | 60 |
65 | 0,1 | 100 |
80 | 0,16 | 160 |
100 | 0,25 | 250 |
150 | 0,6 | 600 |
200 | 1,0 | 1000 |
300 | 2,5 | 2500 |
Программное обеспечение КМ-5 позволяет аппроксимировать таблично заданные значения плотности и энтальпии воды согласно ГСССД МР 147—2008 с относительной погрешностью не более ±0,05 % в диапазоне температур от 5 до 200°С и давлений от 1 до 20 кгс/см2 и не более ± 0,1 % в диапазоне температур от 0 до 4 °С и давлений от 1 до 20 кгс/см2.
Прибор оборудован интерфейсами вывода RS-232 и RS-485 для передачи измеряемых расходомером параметров на периферийные устройства. Длительность хранения среднечасовых данных составляет 42 дня, для среднесуточных параметров архивация длится 12 месяцев, что позволяет получить требуемую информацию о параметрахъ системы в случае возникновения конфликтных ситуаций между поставщиком и потребителем.
Применение
Теплосчётчики КМ-5 используются для измерения и контроля количества тепловой энергии, объёмного и массового расхода и других показателей.

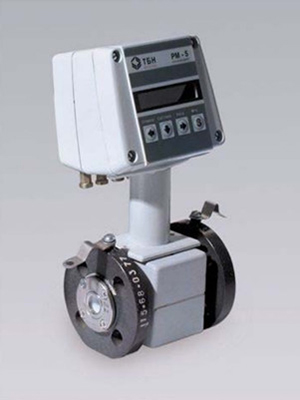

Счетчики-расходомеры серии РМ-5
Расходомеры этой серии применяются для измерений расхода и количества технических жидкостей в системах теплоснабжения, в том числе горячего и холодного водоснабжения и водоотведения для трубопроводов.
Технические характеристики
Параметры теплоносителя, вычисленные при помощи расходомера РМ-5, выводятся в форме индикации на цифровом дисплее, или на дисплее периферийных устройств. Прибор отображает состояние текущих показателей объемного расхода в трубопроводе, значения температуры и давления жидкости.
Принцип действия теплосчетчика: электромагнитный.
Диаметр условного прохода, мм | Пределы измерения объемного расхода, м3/ч | |
минимальный | максимальный | |
15 | 0,006 | 6 |
20 | 0,011 | 11 |
25 | 0,016 | 16 |
32 | 0,03 | 30 |
40 | 0,04 | 40 |
50 | 0,06 | 60 |
65 | 0,1 | 100 |
80 | 0,16 | 160 |
100 | 0,25 | 250 |
150 | 0,6 | 600 |
200 | 1,0 | 1000 |
300 | 2,5 | 2500 |
Измеряемая среда:
Для счетчиков-расходомеров РМ-5-Т – электропроводящие жидкости с параметрами | |
удельная электрическая проводимость, См/м | от 10 -3 до 10 |
температура, °С | до 150 |
давление, МПа | до 1.6 (2.5) |
Для счетчиков-расходомеров РМ-5-Э – электропроводящие жидкости с параметрами | |
удельная электрическая проводимость, См/м | от 10 -3 до 10 |
Температура °С | 20 ± 5 |
давление, МПа | до 0.6 |
Применение
РМ-5-Т— используется для измерения объема и массы расхода электропроводящего теплоносителя, в области промышленного производства.
РМ-5-Т-И— применяются для учета объема количественных показателей объема электропроводящих сред в разных промышленных сферах;
РМ-5-Э— используется для измерения объема и массы расхода электропроводящего теплоносителя, в эталонных установках с целью проведения поверки приборов учета и счетчиков теплоносителя.

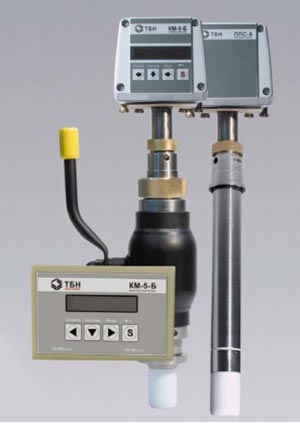

Теплосчетчики и счетчики-расходомеры погружного типа серии КМ-5 и РМ-5
Данная модификация позволяет производить высокоточные измерения, обладает большим динамическим диапазоном и способна определять наличие или отсутствие жидкости в системе. Отличительной чертой является возможность проведения работ по монтажу, без прекращения потока жидкости втрубопроводе.
Технические характеристики
Скорость потока жидкости определяется на основе явления электромагнитной индукции, при помощи первичного преобразователя скорости потока (ПС).
Теплосчётчики серии КМ-5 и РМ-5, разработаны с целью измерения и учёта показателей тепла, объёмного и массового расхода, и других характеристик теплоносителя.
Принцип действия теплосчетчика: электромагнитный.
Основные параметры | Ед. измер. | Значение параметров |
Диаметр условного прохода | DN мм | ≥ 300 |
Скорость потока Umax, соответствующая наибольшему расходу | м/с | 10 |
Скорость потока Umin, соответствующая наименьшему расходу | м/с | 0,2 |
Диаметры трубопроводов DN, мм | от 300 до 5000 |
Динамический диапазон (Gmax/Gmin) | 50 |
Относительная погрешность измерения расхода, объема и массы | |
для КМ-5-Б1, РМ-5-Б1 | в диапазоне 1 ≤ Gmax/G ≤ 25: 2,0%; в диапазоне 25 < Gmax/G ≤ 50: 3,0%; |
для КМ-5-Б3, РМ-5-Б3: | в диапазоне 1 ≤ Gmax/G ≤ 25: 1,5%; в диапазоне 25 < Gmax/G ≤ 50: 2,5%. |
Параметры измеряемой жидкости: | |
температура, °C: | до 150 |
давление, МПа | до 1,6 (2,5*). |
Длины прямолинейных участков трубопровода до/после измерительного сечения, Ду: | по ГОСТ 836175; |
Потребляемая мощность | 10 Вт, 30 Вт. |
Межповерочный интервал | 4 года |
Срок службы | 12 лет |
Модификации теплосчетчиков
КМ-5-Б1,РМ-5-Б1— с одним первичным преобразователем скорости.
КМ-5-Б3,РМ-5-Б3— с тремя первичными преобразователями скорости, установленными водной плоскости поперечного сечения трубы попериметру через 120°.

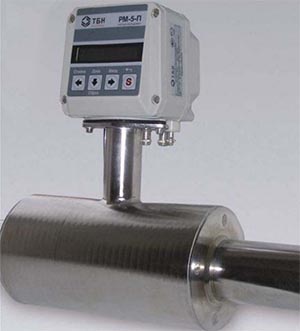

Счетчик-расходомер РМ-5-П для пищевой промышленности
Модификация РМ-5-П разрабатывалась специально для использования на предприятиях занимающихся производством продуктов питания, и позволяет производить учет количества расходуемой массы и объема жидкости пищевого назначения, такой как алкоголь и молочная продукция.
Технические особенности:
· высокоточное измерение объема и массы жидкости;
· автоматическое определение наличия жидкости в системе;
· функция дозирования;
· учет температуры и давления;
· при помощи интерфейсаRS-485 возможна передача данных на персональный компьютер, и объединение группы приборов в единую сеть
· возможно подключение принтера;
· легкость в использовании и ремонте;
· сниженное потребление электроэнергии.
Технические характеристики
Диаметры трубопроводов DN, мм | 25, 50 |
Диапазон измерения расхода, м3/ч | от 0,16 до 32 |
Динамический диапазон (Gmax/Gmin) | 50/1 |
Погрешность измерений в зависимости от класса точности | ±0,25%— для класса A ±0,5%— для класса B |
Параметры измеряемой жидкости | |
удельная электрическая проводимость, См/м | от 10-3 до 10 |
температура, °С | до 150* |
давление, МПа | до 0,6 |
Потребляемая мощность, Вт | не более 10 |
Межповерочный интервал, лет | 1 |
Срок службы, лет | 12 |
* Температура продуктов, содержащих белок— до 60 °С.

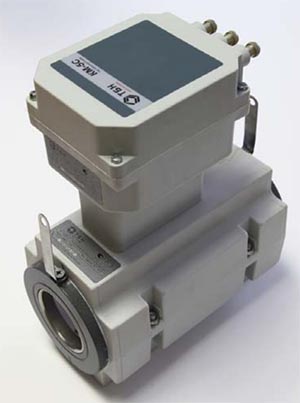

Электромагнитные теплосчетчики серии КМ-5new
Данная модификация используется для учета показателей тепла, объема, массы, расхода жидкости и прочих характеристик теплоносителя всистемах водоснабжения.
Технические характеристики
Прибор обладает датчиком пустой трубы, внешними интерфейсами для отображения характеристик теплоносителя RS-232 и RS-485, увеличенной глубиной архивов, до 93 суток для часового и 12 месяцев для суточного. Расходомер этой серии имеет степень защиты IP65, двухпроводное питание и обладает повышенной скоростью передачи данных.
Принцип действия теплосчетчика: электромагнитный.
Диаметр условного прохода, мм | Пределы измерения объемного расхода, м3/ч | |
минимальный | максимальный | |
15р* | 0,0025 | 2,5 |
15 | 0,006 | 6 |
20 | 0,011 | 11 |
25 | 0,016 | 16 |
32 | 0,03 | 30 |
40 | 0,04 | 40 |
50 | 0,06 | 60 |
65 | 0,1 | 100 |
80 | 0,16 | 160 |
100 | 0,25 | 250 |
150 | 0,6 | 600 |
200 | 1,0 | 1000 |
300 | 2,5 | 2500 |
Серии
Производитель (бренд) | Серия | Тип расходомера | Принцип измерения | Диапазон расходов | Давление | Температура, °С | Область применения |
ТБН Энергосервис | КМ-5 | Электромагнитный-теплосчетчик | электромагнитный | 2,5 – 2500 м.куб | от 1 до 20 кгс/см2 | от 5 до 200°С | измерение и контроль количества тепловой энергии в трубопроводах с различными видами жидкостей |
РМ-5 | Счетчик-расходомер | электромагнитный | 6 – 2500 м.куб | До 150 °С |
