АО НПФ Логика (Санкт-Петербург, Россия) – компания основана в 1989 году. Приоритетной деятельностью компании является разработка и производство приборов и систем коммерческого учёта энергии и энергоносителей для комплексного решения задач энергосбережения. НПФ Логика производят тепловычислители серии СПТ, корректоры расхода природного и технических газов СПГ, сумматоры электрической энергии и мощности СПЕ, теплосчётчики и измерительные комплексы учёта природного газа и другую продукцию. На всю продукцию предоставляется гарантия 5 лет. Все выпускаемые средства учёта сертифицированы органами Ростехрегулирования и Ростехнадзора, на выпускаемые приборы получена декларация о соответствии требованиям технических регламентов Таможенного союза, обеспечивается сертификация продукции фирмы в странах ближнего зарубежья и СНГ. НПФ Логика имеет широкую сеть представительств во многих городах России.
| Тип расходомера | Наименование серии |
| Электромагнитные | СПТ-941.2, 943, 961.2 СПГ 742, 761, 762, 762 |

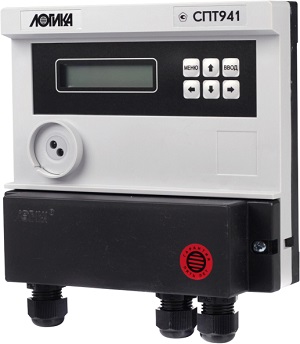

Тепловычислители СПТ941 (мод. 941.20)
Предназначены для автоматизации учёта теплопотребления в открытых и закрытых водяных системах, рассчитаны на работу в составе теплосчётчиков, обслуживающих один теплообменный контур с тремя трубопроводами. Соответствуют ГОСТ Р ЕН 1434-1-2011, ГОСТ Р 51649-2000, МИ 2412-97, ГСССД 187-99, ТР ТС 004/2011 и ТР ТС 020/2011.
Может поддерживать до одиннадцати схем учёта.
Возможность подключения датчиков:
• 3 преобразователя расхода с импульсным выходом частотой до 1000 Гц,
• 3 преобразователя давления с выходным сигналом 4 - 20 мА,
• 3 преобразователя температуры с характеристиками 100П, Pt100, 100M.
Архивирование:
• средние и суммарные значения измеряемых и вычисляемых параметров с привязкой к расчётному дню и часу;
• изменения настроечной базы данных;
• нештатные ситуации и диагностические сообщения.
Модель оснащена графическим OLED дисплеем.
| Пределы допускаемой погрешности в условиях эксплуатации: | |
| измерение частоты импульсных сигналов, соответствующих объёмному расходу (относительная); | ± 0,01 % - |
| измерение сигналов тока, соответствующих давлению (приведенная к диапазону измерений); | ± 0,1 % - |
| измерение сигналов сопротивления, соответствующих температуре (абсолютная); | ± 0,1 °С - |
| измерение разности сигналов сопротивления, соответствующей разности температур (абсолютная); | ± 0,03 °С - |
| погрешность часов (относительная); | ± 0,01 % - |
| вычисление тепловой энергии, массы, массового расхода, объёма, средних значений температуры, разности температур и давления (относительная); | ± 0,02 % - |
| вычисление тепловой энергии по результатам измерения входных сигналов (относительная). | ± (0,5+3/ΔТ) % - |
| Эксплуатационные показатели | |
| Электропитание: | встроенная батарея 3,6 В (с возможностью замены без демонтажа прибора) и/или внешнее 12 В постоянного тока. |
| Масса | не более 0,8 кг. |
| Габаритные размеры: | 180x194x64 мм. |
| Условия эксплуатации: | |
| температура окружающего воздуха: | минус 10 до плюс 50 °С; |
| относительная влажность: | не более 95 % при 35 °С без конденсации влаги. |
| атмосферное давление: | от 84 до 106,7 кПа. |
| Средняя наработка на отказ: | 75000 ч. |
| Средний срок службы: | 12 лет. |

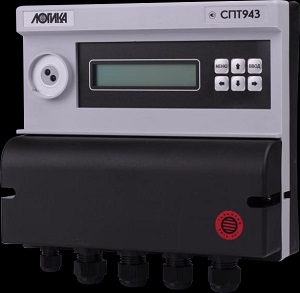

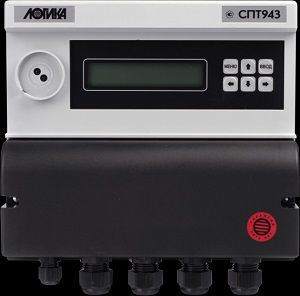

Тепловычислители СПТ943
Поставляются следующие модели:
СПТ943.1 - Базовая конфигурация подключения датчиков: 2 x (3V+3T+2Р). Обеспечивает питание преобразователей объёма.
СПТ943.2 - Базовая конфигурация подключения датчиков: 2 x (3V+3T).
Двухканальный прибор, предназначен для автоматизации учёта теплопотребления. Рассчитан на работу в составе теплосчётчиков для открытых и закрытых систем водяного теплоснабжения.
Соответствуют требованиям ГОСТ Р 51649-2000, ГОСТ Р 51522-99, ГОСТ Р 51350-99. В основе алгоритмов вычисления тепловой энергии и массы теплоносителя лежат рекомендации МИ 2412-97 и «Правила учёта тепловой энергии и теплоносителя».
Возможность обслуживания двух независимых тепловых нагрузок, для каждой из которых может быть выбрана любая из двенадцати схем учёта с тремя преобразователями расхода, двумя преобразователями давления и двумя или тремя преобразователями температуры.
Возможность подключения датчиков:
• шесть термопреобразователей сопротивления 100 П;
• четыре преобразователя давления с выходным сигналом 4 - 20 мА;
• шесть преобразователней расхода с числоимпульсным выходным сигналом частотой до 1000 Гц.
Возможность питания расходомеров, подобных SONO-2500СТ, непосредственно от тепловычислителя.
Архивирование:
• средних и суммарных значений измеряемых и вычисляемых параметров с привязкой к расчётному дню и часу;
• изменений параметров настроечной базы данных и нештатных ситуаций.
Возможность измерения температуры холодной воды и температуры наружного воздуха.
Работа с телефонными и GSM-модемами.
Считывание данных с помощью накопителя АДС90 и переносного компьютера.
Вывод отчётов на принтер (с помощью адаптера АПС45).
| Пределы погрешности при измерении: | |
| расхода (относительная) | ± 0,05 %; |
| температуры (абсолютная) | ± 0,15 °С; |
| разности температур (абсолютная) | ± 0,03 °С; |
| давления (приведенная) | ± 0,1 %; |
| времени (относительная) | ±0,01 %. |
| Пределы погрешности при вычислении: | |
| количества тепловой энергии и массы (относительная) | ± 0,02 %; |
| объёма (относительная) | ± 0,01 %. |
| Эксплуатационные показатели | |
| температура окружающего воздуха | от минус 10 до 50 °С. |
| относительная влажность | 95% при 35 °С. |
| степень защиты от пыли и воды | IP54. |
| габаритные размеры | 208x206x87 мм. |
| питание | от литиевой батареи (возможность замены без демонтажа) или от внешнего источника 12 В. |

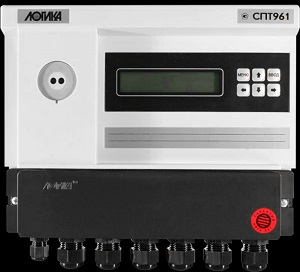

Тепловычислитель СПТ961.2
Предназначен для измерения электрических сигналов, соответствующих параметрам теплоносителя, с последующим расчётом тепловой энергии и количества теплоносителя. Модель 961.2 отличается от модели 961.1 наличием дополнительного (второго) коммуникационного порта RS485, предназначенного для расширения функциональных возможностей в части увеличения числа обслуживаемых тепловых нагрузок. Рассчитаны на применение в составе теплосчетчиков для водяных и паровых систем теплоснабжения и иных измерительных систем, где в качестве теплоносителя используются вода, конденсат, перегретый пар либо сухой или влажный насыщенный пар. Соответствуют ГОСТ Р 51649, ГОСТ Р EН 1434-1, МИ 2412 и МИ 2451.
Возможность одновременного подключения датчиков расхода, объёма, перепада давления, давления и температуры:
• восемь преобразователей с выходным сигналом тока 0-5, 0-20 или 4-20 мА;
• четыре преобразователя с выходным числоимпульсным или частотным сигналом 0-5 кГц;
• четыре термопреобразователя сопротивления с характеристикой 50П, 100П, 50М, 100М.
Для модели 961.2 количество входов для подключения датчиков может быть увеличено посредством подключения к тепловычислителю одного или двух адаптеров АДС97.
Архивы:
• часовые архивы - 1080 ч;
• суточные архивы - 366 сут.;
• месячные архивы - 24 мес.
• учёт полного времени работы и перерывов электропитания.
| Погрешность в рабочих условиях не превышает: | |
| (приведенная) - по показаниям расхода, давления и перепада давления при работе с токовыми входными сигналами; | ± 0,05/0,1% |
| (относительная) - по показаниям расхода при работе с числоимпульсными и частотными входными сигналами; | ± 0,05% |
| (абсолютная) - по показаниям температуры. | ± 0,1/0,15 °C |
| Эксплуатационные показатели | |
| температура окружающего воздуха | от минус 10 до 50 °C. |
| относительная влажность | 95% при 35 °С. |
| степень защиты от пыли и воды | IP54. |
| габаритные размеры | 244 x 220 x 70 мм. |
| Электропитание | 220 В ± 30%, 50 Гц. |
| Потребляемая мощность | 7 В·А. |
| Срок службы | 12 лет |
| Межповерочный интервал | 4 года |

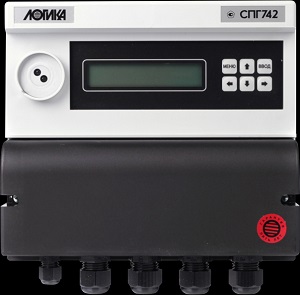

Корректор СПГ742.
Применяются в составе измерительных комплексов (систем) и обеспечивают коммерческий учёт потребления и отпуска природного газа; контроль технологических параметров потока газа; организацию систем диспетчеризации и контроля потребления газа.
Принцип работы корректоров состоит в измерении входных электрических сигналов, поступающих от преобразователей объёма, температуры и давления транспортируемого по трубопроводу газа, с последующим расчётом значений расхода и объёма газа, приведенных к стандартным условиям (Тс = 20 °С, Рс = 0,101325 МПа).
Корректоры используются в составе узлов учёта природного газа, содержащих до двух трубопроводов.
Возможность подключения датчиков:
• два преобразователя объёма с импульсным выходным сигналом с нормированной ценой импульса и частотой следования импульсов до 1000 Гц;
• два преобразователя температуры (термопреобразователи сопротивления) с характеристикой Pt100, 100П, 100М;
• восемь преобразователей давления и разности давлений с выходным сигналом 4-20 мА.

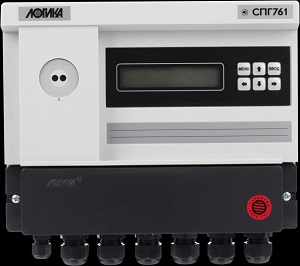

Корректор СПГ761 (мод. 761.1, 761.2)
Предназначены для измерения электрических сигналов, соответствующих параметрам природного газа, и последующего вычисления расхода и объёма газа, приведенных к стандартным условиям (Тc=20 °С, Рc=0,101325 МПа). Применяются в составе измерительных комплексов (систем) и обеспечивают коммерческий учёт потребления и отпуска природного газа; контроль технологических параметров потока газа; организация систем диспетчеризации и контроля потребления газа.
Соответствуют: ГОСТ 30319.0-96...ГОСТ 30319.3-96, ГОСТ 8.586.1-2005...ГОСТ 8.586.5-2005, ПР 50.2.019-2006.
Корректоры могут обслуживать до двенадцати трубопроводов.
Возможность подключения датчиков расхода, объёма, перепада давления, давления и температуры газа, а также, при необходимости, с датчиков плотности, влажности и удельной теплоты сгорания. Одновременно могут быть подключены:
• восемь преобразователей с выходными сигналами тока 0-5, 0-20 или 4-20 мА;
• четыре преобразователя с выходным импульсным или частотным сигналом 0-5 кГц;
• четыре термопреобразователя сопротивления с характеристикой 50П, Pt50, 100П, Pt100, 50М, 100М.
Для модели 761.2 посредством адаптеров АДС97, подключаемых по дополнительному интерфейсу RS485, количество входов для подключения датчиков может быть увеличено.
Архивы:
• часовые архивы - 1080 ч;
• суточные архивы - 366 сут.;
• месячные архивы - 24 мес.
• учёт полного времени работы, перерывов электропитания и изменений настроечных параметров.
| Погрешность в рабочих условиях не превышает: | |
| (приведенная) - по показаниям расхода, давления и перепада давления при работе с токовыми входными сигналами 4-20 мА; | ± 0,05% |
| (относительная) - по показаниям расхода при работе с числоимпульсными и частотными входными сигналами; | ± 0,05% |
| (абсолютная) - по показаниям температуры для термопреобразователей Pt100, 100П, 100М. | ± 0,1°C |
| Эксплуатационные показатели | |
| температура окружающего воздуха | от минус 10 до 50 °C. |
| относительная влажность | 95% при 35 °C. |
| степень защиты от пыли и воды | IP65. |
| габаритные размеры | 244 x 220 x 70 мм. |
| Электропитание | 220 В ± 30%, 50 Гц. |
| Потребляемая мощность | 7 В·А. |

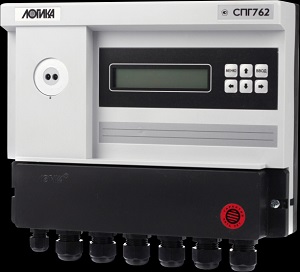

Корректоры СПГ762 (мод. 762.1, 762.2)
Предназначены для измерения электрических сигналов, соответствующих параметрам чистых газов и газовых смесей различного состава, и последующего вычисления расхода и объёма газа, приведенных к стандартным условиям (Тс=20 °С, Рс=0,101325 Мпа. Рассчитаны для работы в составе измерительных комплексов (систем), предназначенных для учёта азота, аргона, аммиака, ацетилена, водорода, воздуха, гелия, доменного газа, кислорода, коксового газа, метана, природного газа, пропилена, окиси углерода, двуокиси углерода, хлора и этилена. Корректоры обеспечивают коммерческий учёт газов; контроль технологических параметров потока газа; организация систем диспетчеризации и контроля потребления газа.
Соответствуют ГОСТ 8.586.1...ГОСТ 8.586.5, ПР 50.2.019, ГОСТ 30319.0...ГОСТ 30319.3
Корректоры могут обслуживать до двенадцати трубопроводов.
Возможность подключения датчиков расхода, объёма, перепада давления, давления и температуры газа, а также, при необходимости, датчиков плотности и влажности. Одновременно к прибору могут быть подключены:
• восемь преобразователей с выходными сигналами тока 0-5, 0-20 или 4-20 мА;
• четыре преобразователя с выходным импульсным или частотным сигналом 0-5 кГц;
• четыре термопреобразователя сопротивления с характеристиками 50П, Pt50, 100П, Pt100, 50М, 100М.
Для модели 762.2 посредством адаптеров АДС97, подключаемых по дополнительному интерфейсу RS485, количество входов для подключения датчиков может быть увеличено.
Архивы:
• часовые архивы - 1080 ч;
• суточные архивы - 366 сут.;
• месячные архивы - 24 мес.;
• учёт полного времени работы, перерывов электропитания и изменений настроечных параметров.
| Погрешность в рабочих условиях не превышает: | |
| (приведенная) - по показаниям расхода, давления и перепада давления при работе с токовыми входными сигналами 4-20 мА; | ± 0,05% |
| (относительная) - по показаниям расхода при работе с числоимпульсными и частотными входными сигналами; | ± 0,05% |
| (абсолютная) - по показаниям температуры для термопреобразователей Pt100, 100П, 100М. | ± 0,1°C |
| Эксплуатационные показатели | |
| температура окружающего воздуха | от минус 10 до 50 °C. |
| относительная влажность | 95% при 35 °C. |
| степень защиты от пыли и воды | IP65. |
| габаритные размеры | 244 x 220 x 70 мм. |
| Электропитание | 220 В ± 30%, 50 Гц. |
| Потребляемая мощность | 7 В·А. |

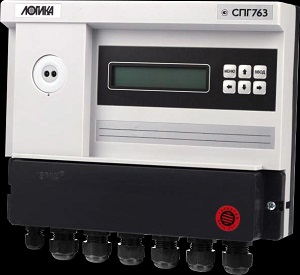

Корректоры СПГ763 (мод. 763.1 и 763.2)
Предназначены для измерения электрических сигналов, соответствующих параметрам газообразных, жидкостных и газожидкостных углеводородных смесей с последующим расчётом значений массы, а также расхода и объёма (для стабильных жидкостных и газовых смесей), приведенных к стандартным условиям (Тс=20 °С, Рс=0,101325 МПа). Рассчитаны для работы в составе измерительных комплексов (систем), предназначенных для учёта: стабильных и нестабильных газовых конденсатов; широкой фракции лёгких углеводородов (ШФЛУ); однородных углеводородных жидкостей (товарные автобензины, дизельное топливо и др.); углеводородных газовых смесей (попутный газ при нефтедобыче).
Корректоры обеспечивают коммерческий учёт потребления и отпуска углеводородных смесей; контроль технологических параметров потока углеводородной смеси; организацию систем диспетчеризации и контроля потребления углеводородной смеси.
Соответствуют ГОСТ 8.586.1-2005...ГОСТ 8.586.5-2005, МИ 2311-94, ПР 50.2.019-2006 для рабочих условий.
Корректоры могут обслуживать до двенадцати трубопроводов.
Возможно подключение датчиков расхода, объёма, перепада давления, давления и температуры газа, а также, при необходимости, датчиков плотности и влажности. Одновременно к прибору могут быть подключены:
• восемь преобразователей с выходным сигналом тока 0-5, 0-20 или 4-20 мА;
• четыре преобразователя с выходным импульсным или частотным сигналом 0-5 кГц;
• четыре термопреобразователя сопротивления с характеристикой 50П, Pt50, 100П, Pt100, 50М, 100М.
Для модели 763.2 посредством адаптеров АДС97, подключаемых по дополнительному интерфейсу RS485, количество входов для подключения датчиков может быть увеличено.
Архивы:
• часовые архивы - 1080 ч;
• суточные архивы - 366 сут.;
• месячные архивы - 24 мес.;
• учёт полного времени работы, перерывов электропитания и изменений настроечных параметров.
| Погрешность в рабочих условиях не превышает: | |
| (приведенная) - по показаниям расхода, давления и перепада давления при работе с токовыми входными сигналами 4-20 мА; | ± 0,05% |
| (относительная) - по показаниям расхода при работе с числоимпульсными и частотными входными сигналами; | ± 0,05% |
| (абсолютная) - по показаниям температуры для термопреобразователей Pt100, 100П, 100М. | ± 0,1°C |
| Эксплуатационные показатели | |
| температура окружающего воздуха | от минус 10 до 50 °C. |
| относительная влажность | 95% при 35 °C. |
| степень защиты от пыли и воды | IP65. |
| габаритные размеры | 244 x 220 x 70 мм. |
| Электропитание | 220 В ± 30%, 50 Гц. |
| Потребляемая мощность | 7 В·А. |
