Тип расходомера | Наименование серии |
Электромагнитные | Расходомер электромагнитный ЭРИС.В(Л)Т Счётчик воды электромагнитный СВЭМ.М Тепловой счётчик типа СТС.М (с датчиками расхода теплоносителя – индукционными ДРЖИ или ДРС либо электромагнитными ЭРИС.В(Л)Т) |
Вихревые | Счётчик жидкости СЖУ |

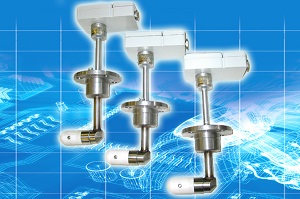

Счётчик жидкости СЖУ
Предназначен для измерения, контроля и учёта, в том числе коммерческого, суммарного объёма жидкости (вода, нефть, нефтепродукты, сжиженные газы) в технологических процессах нефтедобывающей, нефтеперерабатывающей отраслей, а также на предприятиях общепромышленного назначения и в коммунальном хозяйстве.
Счётчик СЖУ изготавливается в нескольких модификациях:
- СЖУ - с датчиком расхода жидкости ДРС (базовый вариант);
- СЖУ.З - с датчиком расхода жидкости ДРС.З (зондовый);
- СЖУ.ЗЛ - с датчиком расхода жидкости ДРС.ЗЛ (зондовый с лубрикатором).
В зависимости от датчика расхода ДРС, который имеет модификации: ДРС-…, ДРС-25А, ДРС-500Н, ДРС-…М и исполнения модификаций: ДРС-…Г, ДРС-…25АГ, ДРС-…МГ, изготовляемые по специальному заказу для сред, содержащих газовую фазу до 10% (по объёму), дополнительная погрешность по жидкости при максимальном газосодержании не превышает 5 %.
Счётчик СЖУ может быть применён для измерения воды, нефти, нефтепродуктов и других жидкостей или сжиженных газов с избыточным давлением до 20 МПа; температурой от 0 до плюс 150 °С и вязкостью не более 12,0·10-6м2/с.
В комплект поставки входят датчик расхода ДРС или датчик расхода ДРС.З(Л) в зависимости от модификации; вычислитель расхода и объёма жидкости (блок преобразования измерительный БПИ-01.1 или блок вычисления расхода микропроцессорный БВР.М).
Датчик расхода может устанавливаться в помещениях и на открытом воздухе (под навесом) при температуре окружающего воздуха от минус 45 до плюс 50 °С и относительной влажности воздуха до 95 % при 35 °С.
Вычислитель устанавливается в закрытых помещениях при температуре окружающего воздуха от минус 10 до плюс 50 °С и относительной влажности воздуха до 80 % при 35 °С.
Основные технические характеристики:
Мощность, потребляемая счётчиком жидкости, не больше 4 ВА.
Длина линии связи между вычислителем и датчиком расхода, не более 250 м по цепи питания и не более 1000 м по информационной цепи.
Погрешность:
- основная относительная в режиме измерения объёма жидкости не более ±0,1 %.
- основная относительная при измерении объёма жидкости не превышает:
±1,0 % или ±1,5 % (в соотв. с заказом) в диапазоне расходов от Qэ.min до Qэ.max;
±4,0 % и в диапазоне расходов от Qminдо Qэ.min.
- при работе на средах с вязкостью от 1,0·10-6 до 12·10-6 м2/с - нижний предел эксплуатационных расходов и наименьший расход должны определяться по формулам:
Qνэ.min= Q*э.min·ν·106, м3/ч,
Qνmin= Q*min·ν·106, м3/ч,
где ν - вязкость измеряемой среды, м2/с.
Модификация счётчика | Модификация датчика расхода | Диаметр условного прохода, мм | Условное давление, МПа | Наименьший расход, м3/ч, Q*min | Диапазон эксплуатационных расходов, м3/ч | |
Q*э.min | Qэ.max | |||||
СЖУ-25 | ДРС-25 (Г) | 100 | 20,0 | 0,8 | 1 | 25 |
СЖУ-50 | ДРС-50 (Г) | 100 | 20,0 | 1,25 | 2 | 50 |
СЖУ-200 | ДРС-200 (Г) | 100 | 20,0 | 5 | 8 | 200 |
СЖУ-25A | ДРС-25А | 50 | 20,0 | 0,6 | 0,8 | 25 |
СЖУ-500Н | ДРС-500Н | 150 | 4,0 | 12,5 | 15 | 500 |
СЖУ-25М | ДРС-25М (Г) | 50 | 2,5** | 0,6 | 0,8 | 25 |
СЖУ-100М | ДРС-100М (Г) | 80 | 2,5** | 2,5 | 3 | 100 |
СЖУ-200М | ДРС-200М (Г) | 100 | 2,5** | 4 | 5 | 200 |
СЖУ-500М | ДРС-500М (Г) | 150 | 2,5** | 12,5 | 15 | 500 |
*Нормируется при вязкости измеряемой среды до 1,0·10-6м2/с.
**По специальному заказу условное давление может быть увеличено до 20,0 МПа.
Расходомер электромагнитный ЭРИС.В(Л)Т
Предназначен для измерения, контроля и учёта, в том числе коммерческого, расхода и суммарного объёма жидкости на станциях водоподъёма, водозабора, кустовых насосных станциях и пунктах учёта расхода воды на промышленных предприятиях. В основе работы расходомера использован метод измерения «площадь-скорость».
Расходомер имеет следующие модификации:
- ЭРИС.ВТ для трубопроводов диаметром от 100 до 1000 мм;
- ЭРИС.ВЛТ для трубопроводов диаметром от 200 до 2000 мм, оснащён лубрикатором, позволяющим проводить техническое обслуживание датчика расхода без остановки подачи измеряемой среды.
Позволяет измерять любую невзрывоопасную электропроводящую жидкость, не содержащую растворенный сероводород и не агрессивную к стали марки 12Х18Н10Т и 20Х13 по ГОСТ 5632-72 (с параметрами: содержание механических примесей, не более 0,5 г/дм3; удельная электрическая проводимость от 10-3до 10 См/м; температура от 0 до плюс 150 °С).
В комплект расходомера входит датчик расхода ЭРИС.В(Л)Т и блок питания и индикации БПИ.В1, взамен которого может использоваться блок вычисления расхода микропроцессорный БВР.М.
Датчик расхода может устанавливаться в помещениях и на открытом воздухе (под навесом) при температуре окружающего воздуха от минус 45 до плюс 50 °С и относительной влажности воздуха до 95 % при 35 °С.

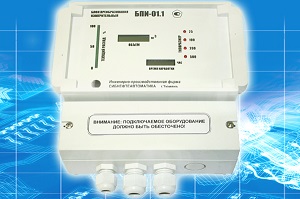

Блок БПИ.В1 устанавливается в закрытых помещениях при температуре окружающего воздуха от минус 10 до плюс 50 °С и относительной влажности воздуха до 80 % при 35 °С.
Основные технические характеристики:
Мощность, потребляемая датчиком расхода ДРЖИ, не более 5 Вт.
Длина линии связи между блоком БПИ.В1 и датчиком расхода не более 200 м по цепи питания и не более 1000 м по информационной цепи.
Погрешность:
- основная приведенная при измерении расхода жидкости не превышает ±2,5 %.
- основная относительная датчика расхода по импульсному выходу не превышает:
±1,5 % в диапазоне эксплуатационных расходов при градуировке датчика расхода натурным (жидкостным) способом;
±1,5 % в диапазоне расходов от 0,04 Qэ.mах до Qэ.mах;
±3 % в диапазоне расходов от Qэ.min до 0,04 Qэ.mах при градуировке датчика расхода имитационным способом.
- основная относительная расходомера при измерении объёма жидкости не превышает:
±1,5 % в диапазоне эксплуатационных расходов при градуировке датчика расхода натурным (жидкостным) способом;
±1,5 % в диапазоне расходов от 0,04 Qэ.mах до Qэ.mах;
±3 % в диапазоне расходов от Qэ.min до 0,04 Qэ.mах при градуировке датчика расхода имитационным способом.
Модификация расходомера | Модификация датчика расхода | Диаметр условного прохода, мм | Условное давление, МПа | Диапазон эксплуатационных расходов, м3/ч | |
Q*э.min | Qэ.max | ||||
ЭРИС.ВТ-100 | ЭРИС.ВТ-100 | 100 | 1,6 | 5 | 200 |
ЭРИС.ВТ-150 | ЭРИС.ВТ-150 | 150 | 10 | 450 | |
ЭРИС.ВТ-200 | ЭРИС.ВТ-200 | 200 | 20 | 800 | |
ЭРИС.ВТ-300 | ЭРИС.ВТ-300 | 300 | 30 | 1250 | |
ЭРИС.ВТ-400 | ЭРИС.ВТ-400 | 400 | 50 | 2000 | |
ЭРИС.ВТ-500 | ЭРИС.ВТ-500 | 500 | 80 | 3125 | |
ЭРИС.ВТ-600 | ЭРИС.ВТ-600 | 600 | 100 | 4500 | |
ЭРИС.ВТ-700 | ЭРИС.ВТ-700 | 700 | 150 | 6125 | |
ЭРИС.ВТ-800 | ЭРИС.ВТ-800 | 800 | 200 | 8000 | |
ЭРИС.ВТ-1000 | ЭРИС.ВТ-1000 | 1000 | 300 | 12500 | |
ЭРИС.ВЛТ-200 | ЭРИС.ВЛТ-200 | 200 | 1,6; 4,0 | 20 | 800 |
ЭРИС-ВЛТ-300 | ЭРИС-ВЛТ-300 | 300 | 30 | 1250 | |
ЭРИС.ВЛТ-400 -1000 | ЭРИС.ВЛТ-400 -1000 | 400 | 50 | 2000 | |
500 | 80 | 3125 | |||
600 | 100 | 4500 | |||
700 | 150 | 6125 | |||
800 | 200 | 8000 | |||
1000 | 300 | 12500 | |||
ЭРИС.ВЛТ-1200 | ЭРИС.ВЛТ-1200 | 1200 | 300 | 12500 | |
ЭРИС.ВЛТ-1400 | ЭРИС.ВЛТ-1400 | 1400 | 500 | 20000 | |
ЭРИС.ВЛТ-1600 | ЭРИС.ВЛТ-1600 | 1600 | 800 | 31250 | |
ЭРИС.ВЛТ-1800 | ЭРИС.ВЛТ-1800 | 1800 | 800 | 31250 | |
ЭРИС.ВЛТ-2000 | ЭРИС.ВЛТ-2000 | 2000 | 1000 | 45000 |
Счётчик воды электромагнитный СВЭМ.М
Предназначен для измерения объёма и контроля объёмного расхода воды, а также других жидкостей на промышленных предприятиях и объектах коммунально-бытового назначения.
Изготавливается в двух модификациях:
- СВЭМ.М-... –для использования на промышленных предприятиях, объектах коммунально-бытового назначения;
- СВЭМ.М-...-МП – для использования в пищевой промышленности.
Может применяться для измерения любых невзрывоопасных, электропроводных жидкостей, не содержащих растворенный сероводород и не агрессивных к стали марки 12Х18Н10Т, 20Х13 ГОСТ 5632-72 (с параметрами: удельная электрическая проводимость от 10-3до 10 См/м; температура от 0 до плюс 150 °С (для СВЭМ.М-100-200(МП) от 0 до плюс 70 °С); рабочее давление не более 1,6 МПа.)
В комплект поставки входят датчик расхода жидкости индукционный ДРЖИ и блок питания и индикации БПИ.В1 или блок вычисления расхода микропроцессорный БВР.М.
Датчик расхода может устанавливаться в помещениях и на открытом воздухе (под навесом) при температуре окружающего воздуха от минус 45 до плюс 50 °С и относительной влажности воздуха до 95 % при 35 °С.
Блок БПИ.В1 устанавливается в закрытых помещениях при температуре окружающего воздуха от минус 10 до плюс 50 °С и относительной влажности воздуха до 80 % при 35 °С.
Основные технические характеристики:
Мощность, потребляемая датчиком расхода ДРЖИ, не более 5 Вт.
Длина линии связи между блоком БПИ.В1 и датчиком расхода не более 200 м по цепи питания и не более 1000 м по информационной цепи.
Погрешности:
- основная относительная измерения объёма не превышает:
±1,7 % в комплекте с датчиками расхода с основной относительной погрешностью ±1,5 %;
±1,2 % в комплекте с датчиками расхода с основной относительной погрешностью ±1,0 %;
±0,7 % в комплекте с датчиком расхода с основной относительной погрешностью ±0,5 %.
- основная относительная погрешность датчика расхода по импульсному выходу, не более:
±1,5 % или ±1,0 % (в соответствии с заказом) для ДРЖИ-25-8, ДРЖИ-50-30, ДРЖИ-50Ф, ДРЖИ-50-50, ДРЖИ-100; ДРЖИ-100Ф;
±0,5 % - для ДРЖИ-25-8-МП, ДРЖИ-50-30-МП, ДРЖИ-100-МП.
Типоразмер счётчика | Типоразмер датчика расхода | Номинальный диаметр трубопровода, мм | Температура измеряемой среды, °С | Номинальное давление, МПа | Диапазон эксплуатационных расходов, м3/ч | |
Q*э.min | Qэ.max | |||||
СВЭМ.М-25-8 | ДРЖИ-25-78 | 25 | 0-150 | 1,6 | 0,20 | 8 |
СВЭМ.М-50-30 | ДРЖИ-50-30 | 50 | 0-150 | 1,6 | 0,80 | 30 |
СВЭМ.М-50-50-Ф | ДРЖИ-50Ф | 50 | 0-150 | 1,6 | 0,80 | 50 |
СВЭМ.М-50-50 | ДРЖИ-50-50 | 50 | 0-150 | 1,6 | 1,25 | 50 |
СВЭМ.М-25-8-МП | ДРЖИ-25-8-МП | 25* | 0-150 | 1,6 | 0,80 | 8 |
СВЭМ.М-50-30-МП | ДРЖИ-50-30-МП | 50 | 0-150 | 1,6 | 3,00 | 30 |
СВЭМ.М-100-200-Ф | ДРЖИ-100Ф | 80**, 100 | 0-150 | 1,6 | 5,0 | 200 |
СВЭМ.М-100-200 | ДРЖИ-100-200 | 100 | 0-70 | 1,6 | 5,0 | 200 |
СВЭМ.М-100-200МП | ДРЖИ-100-200МП | 100 | 0-70 | 1,6 | 20,0 | 200 |
* - допускается установка датчика расхода ДРЖИ-25-8-МП на трубопровод с номинальным диаметром 35 мм;
** - в комплекте с КМЧ на трубопровод DN 80.
Тепловой счётчик типа СТС.М
Представляет собой комплекс устройств, позволяющих вести учёт количества полученной либо отданной объектом тепловой энергии. Теплоносителем выступает горячая вода, температура которой не превышает 150°С, а максимальное рабочее давление – 1,6 МПа. Может быть использован в системах отопления и горячего водоснабжения в коммерческих целях (теплоснабжающими учреждениями и организациями), а также в коммунально-бытовом секторе.
Основными узлами счётчика являются:
- датчики расхода теплоносителя – индукционные ДРЖИ или ДРС с импульсным либо электромагнитные ЭРИС.В(Л)Т с частотным выходом,
- входной и выходной датчики температуры с унифицированным токовым выходом,
- датчики давления с унифицированным токовым выходом,
- вычислительный блок – микропроцессорный или микроконтроллерный, со встроенным программным обеспечением.
Изготавливаются теплосчётчики СТС.М следующих модификаций:
- по исполнению - одноканальные (с одним измерительным каналом количества теплоты) и многоканальные (два или три измерительных канала количества теплоты);
- типоразмеры в соответствии с типоразмерами датчиков расхода, входящих в состав теплосчётчика.
В базовом исполнении в состав одноканального теплосчётчика входят:
- два датчика расхода ДРЖИ или ДРС, или ДРС.З(Л), или ЭРИС.В(Л)Т;
- два датчика (преобразователя) температуры;
- два датчика (преобразователя) избыточного давления;
- один тепловычислитель - блок вычисления расхода микропроцессорный БВР.М со встроенным программным обеспечением (далее - блок БВР.М).
В расширенном исполнении в состав многоканального теплосчётчика входят:
- от четырёх датчиков расхода ДРЖИ или ДРС, или ДРС.З(Л), или ЭРИС.В(Л);
- от четырёх датчиков температуры или термопреобразователя типа ТСМ (ТСП);
- от двух датчиков (преобразователей) избыточного давления;
- один тепловычислитель - контроллер универсальный МИКОНТ-186 со встроенным программным обеспечением (далее - контроллер МИКОНТ).
Техническое обслуживание теплосчётчиков с датчиками расхода ЭРИС.В(Л)Т, ДРС.З(Л) производится без остановки подачи измеряемой среды.
Используется для измерения горячей воды с температурой от 0 до плюс 150 °С и рабочим давлением не более 1,6 МПа.
В комплект теплосчётчика входят:
- два датчика расхода жидкости индукционных ДРЖИ или два датчика расхода ДРС с импульсным выходным сигналом, или два датчика расхода ЭРИС.В(Л)Т или ДРС.З(Л) с частотным (0-250 Гц) выходным сигналом;
- два датчика температуры;
- два датчика давления с унифицированным токовым выходом;
- тепловычислитель, в качестве которого используется блок вычисления расхода микропроцессорный БВР.М или контроллер универсальный МИКОНТ-186 или любой другой контроллер с аналогичными функциями и характеристиками.
Датчики расхода, температуры и давления устанавливаются на открытом воздухе, под навесом или в помещении при температуре окружающего воздуха от минус 40 до плюс 50°С и влажности до 95 % при 35 °С.
Тепловычислитель устанавливается в отапливаемом помещении и эксплуатируется при температуре окружающего воздуха от плюс 5 до плюс 50 °С и влажности до 80 % при 35 °С. Уровни вибрации в месте установки составных частей не должны превышать 0,35 мм при частоте до 55 Гц, для тепловычислителя вибрации не допускаются.
Мощность потребляемая теплосчётчиком при максимальном количестве подключённых датчиков не превышает 50 В·А.
Длина линии связи между тепловычислителем и датчиками расхода, давления, температуры не более 200 м.
Основные технические характеристики:
- по ГОСТ Р 51649-2000 соответствуют классу В;
- наименьшее значение разности температуры в подающем и обратном трубопроводах, ΔtH, не менее 5°С.
Погрешность:
- относительная при измерении количества тепловой энергии в процентах при рабочих условиях, не превышает ± (3+4ΔtH/Δt+0,02Qmax/Q);
- относительная при измерении массы (объёма) и массового(объёмного) расхода, ±2,0 %;
- абсолютная при измерении температуры ±0,5 °С;
- относительная при измерении давления ±2,0 %.
Типоразмер счётчика | Типоразмер датчика расхода | Диаметр условного прохода трубопровода, мм | Диапазон эксплуатационных расходов, м3/ч | |
Q min | Q max | |||
СТС.М-25 | ДРЖИ-25 | 25 | 0,2 | 8 |
СТС.М-50 | ДРЖИ-50 | 50 | 0,8 | 30 |
СТС.М-50В | ДРС-25М | 50 | 0,8 | 25 |
СТС.М-80В | ДРС-100М | 80 | 3 | 100 |
СТС.М-100 | ЭРИС.ВТ-100 | 100 | 5 | 200 |
СТС.М-100В | ДРС-200М | 100 | 5 | 200 |
СТС.М-100ВЗ | ДРС.З-100 | 100 | 5 | 200 |
СТС.М-150 | ЭРИС.ВТ-150 | 150 | 10 | 450 |
СТС.М-150В | ДРС-500М | 150 | 15 | 500 |
СТС.М-150ВЗ | ДРС.З-150 | 150 | 10 | 450 |
СТС.М-200(Л) | ЭРИС.В(Л)Т-200 | 200 | 20 | 800 |
СТС.М-200ВЗ(Л) | ДРС.З(Л)-200 | 200 | 20 | 800 |
СТС.М-300(Л) | ЭРИС.В(Л)Т-300 | 300 | 30 | 1250 |
СТС.М-300ВЗ(Л) | ДРС.З(Л)-300 | 300 | 30 | 1250 |
СТС.М-400(Л) | ЭРИС.В(Л)Т-400 | 400 | 50 | 2000 |
СТС.М-400ВЗ(Л) | ДРС.З(Л)-400 | 400 | 50 | 2000 |
СТС.М-500(Л) | ЭРИС.В(Л)Т-500 | 500 | 80 | 3125 |
СТС.М-500ВЗ(Л) | ДРС.З(Л)-500 | 500 | 80 | 3125 |
СТС.М-600(Л) | ЭРИС.В(Л)Т-600 | 600 | 100 | 4500 |
СТС.М-600ВЗ(Л) | ДРС.З(Л)-600 | 600 | 100 | 4500 |
СТС.М-700(Л) | ЭРИС.В(Л)Т-700 | 700 | 150 | 6125 |
СТС.М-700ВЗ(Л) | ДРС.З(Л)-700 | 700 | 150 | 6125 |
СТС.М-800(Л) | ЭРИС.В(Л)Т-800 | 800 | 200 | 8000 |
СТС.М-800ВЗ(Л) | ДРС.З(Л)-800 | 800 | 200 | 8000 |
СТС.М-1000(Л) | ЭРИС.В(Л)Т-1000 | 1000 | 300 | 12500 |
СТС.М-1000ВЗ(Л) | ДРС.З(Л)-1000 | 1000 | 300 | 12500 |
