Научно-производственное предприятие "Сигма-С" - с 1993 года работает на рынке продажи выпускаемых ей приборов - ультразвуковых расходомеров. Предприятие располагает оснащённой производственной базой, опытными специалистами-разработчиками, современной вычислительной техникой, лабораторными приборами, испытательным и метрологическим оборудованием. В настоящее время в НПП "Сигма-С" разработаны и выпускаются приборы для измерения расхода жидкости, для измерения уровня жидкости, для коммерческого учёта потребления тепловой энергии в водяных и паровых системах теплообеспечения. НПП "Сигма-С" имеет лицензии на всё выпускаемое оборудование.

Тип расходомера	Наименование серии
Ультразвуковые	Расходомеры УЗС-1

Ультразвуковые расходомеры УЗС-1

Предназначен для измерения объёма и объёмного расхода жидкости в напорных трубопроводах и учёта времени исправной работы УЗС-1. Область применения - коммерческий и технологический учёт расхода жидкости на предприятиях всех отраслей промышленности.

Периодическая поверка УЗС-1 осуществляется имитационным способом с помощью имитатора поверки ИР-2 без демонтажа измерительного участка ИУ из трубопровода. Кроме того, УЗС-1 имеет автоматическую коррекцию показаний от изменения параметров среды, поэтому его можно применять для широкого спектра жидкостей с использованием градуировки на воде.

Прибор внесён в Госреестр средств измерений под № 15426-07.

Межповерочный интервал УЗС-1 - 3 года.

Расходомер УЗС-1 имеет несколько моделей исполнения:

По типу и количеству измерительных участков (ИУ):

модель 1.1 - один одноканальный ИУ, Ду от 8 мм до 2400 мм;

модель 2.1 - один двухканальный ИУ, Ду от 80 мм до 1000 мм, для измерения расхода жидкости с повышенной точностью;

модель 3.1 - один трёхканальный ИУ, Ду от 80 мм до 1000 мм, для измерения расхода жидкости с высокой точностью (в зависимости от количества точек калибровки УЗС-1 по диапазону расходов, модель имеет две разновидности – 3.1.1 и 3.1.2);

модель 4.1 - один четырёхканальный ИУ, Ду от 150 мм до 1000 мм, для измерения расхода жидкости с высокой точностью (в зависимости от количества точек калибровки УЗС-1 по диапазону расходов, модель имеет две разновидности – 4.1.1 и 4.1.2);

модель 2.2 - два одноканальных ИУ, Ду от 8 мм до 2400 мм, для измерения расходов жидкостей в двух трубопроводах.

По конструктивному исполнению:

«К» - компактная версия (блок электронного преобразования ЭП расположен на ИУ), применяется длявсех моделей, кроме модели 2.2;

«Р» - раздельная версия (блок ЭП может находиться на расстоянии от ИУ), применяется для моделей 1.1, 2.1, .2.2. В этом случае в комплект поставки входит комплект соединительных кабелей длиной до 250м;

«МК» - раздельная версия с монтажным комплектом (для установки УЗС-1 на действующем трубопроводе, Ду более 200 мм). Применяется для моделей 1.1 и 2.2. В этом случае в комплект поставки входят монтажный комплект икомплект соединительных кабелей.

По наличию индикации на блоке ЭП:

«И» - индикация имеется;

без буквы – индикация отсутствует.

По наличию взрывозащищенности:

«Ех» - взрывозащищённое исполнение УЗС-1;

без букв – обычное исполнение УЗС-1

УЗС-1-Ех имеет уровень взрывозащиты "[Exib]llB" и предназначен для измерения объёма и объёмного расхода взрывоопасных и горючих жидкостей во взрывоопасных зонах классов B-I, B-Ia, B-Iг, B-IIa согласно гл. III ПУЭ.

Таблица расходов УЗС-1 - диаметры условных проходов трубопроводов и соответствующие им минимальные (Qми) и максимальные (Qмакс.) значения расходов для УЗС-1 всех моделей:

Диаметр условного прохода Ду, мм	Расход, м3/ч
Диаметр условного прохода Ду, мм	Нижний (Qн)	Первый переходный (Qп1)	Второй переходный (Qп2)	Верхний (Qв)
8	0,014	0,027	0,054	1,81
10	0,021	0,042	0,085	2,827
12	0,031	0,061	0,122	4,072
15	0,048	0,095	0,191	6,362
20	0,085	0,17	0,339	11,31
25	0,133	0,265	0,53	17,67
32	0,217	0,434	0,869	28,95
40	0,339	0,679	1,357	45,24
50	0,53	1,06	2,121	70,69
65	0,896	1,792	3,584	119,5
80	1,357	2,714	5,429	181
100	2,121	4,241	8,482	282,7
125	3,313	6,627	13,25	441,8
150	4,771	9,543	19,09	636,2
200	8,482	16,96	33,93	1131
250	13,25	26,51	53,01	1767
300	19,09	38,17	76,34	2545
400	33,93	67,86	135,7	4524
500	53,01	106	212,1	7069
600	76,34	152,7	305,4	10179
700	103,9	207,8	415,6	13854
800	135,7	271,4	542,9	18096
900	171,8	343,5	687,1	22902
1000	212,1	424,1	848,2	28274
1200	305,4	610,7	1221	40751
1400	415,6	831,3	1663	55418
1600	542,9	1086	2171	72382
2000	848,2	1696	3393	113097
2400	1221	2443	4886	162860

Основные погрешности:

Пределы основной относительной погрешности «о» измерения объёма жидкости, пределы основной относительной погрешности «w» измерения объёма жидкости по импульсному выходному сигналу, пределы основной приведенной погрешности «F» измерения расхода по частотному выходному сигналу, пределы основной приведенной погрешности «Q» измерения расхода по индикатору расхода и пределы основной приведенной погрешности «т» измерения расхода по токовому выходному сигналу при определении коэффициента преобразования объёма жидкости в число импульсов на РПУ приведены в таблице:

Диапазон расходов	Модель	Погрешность, %
Диапазон расходов	Модель	o	w	F	Q	т
Qп2 - Qв	1.1 и 2.2	± 1,0	± 1,0	± 1,1	± 1,2	± 1,3
	2.1	± 0,6	± 0,6	± 0,7	± 0,8	± 0,9
	3.1.1	± 0,5	± 0,5	± 0,6	± 0,7	± 0,8
	3.1.2	± 0,3	± 0,3	± 0,4	± 0,5	± 0,6
	4.1.1	± 0,5	± 0,5	± 0,6	± 0,7	± 0,8
	4.1.2	± 0,3	± 0,3	± 0,4	± 0,5	± 0,6
Qп1 – Qп2	1.1 и 2.2	± 2,0	± 2,0	± 2,1	± 2,2	± 2,3
	2.1	± 2,0	± 2,0	± 2,1	± 2,2	± 2,3
	3.1.1 и 3.1.2	± 1,0	± 1,0	± 1,1	± 1,2	± 1,3
	4.1.1 и 4.1.2	± 1,0	± 1,0	± 1,1	± 1,2	± 1,3
Qн – Qп1	1.1 и 2.2	± 4,0	± 4,0	± 4,1	± 4,2	± 4,3
	2.1	± 4,0	± 4,0	± 4,1	± 4,2	± 4,3
	3.1.1 и 3.1.2	± 2,0	± 2,0	± 2,1	± 2,2	± 2,3
	4.1.1 и 4.1.2	± 2,0	± 2,0	± 2,1	± 2,2	± 2,3

Условный диаметр Ду, мм	Диапазон расходов	Погрешность, %
Условный диаметр Ду, мм	Диапазон расходов	o	w	F	Q	т
150	Qп2 – Qв	± 2,5	± 2,5	± 2,6	± 2,7	± 2,8
	Qп1 – Qп2	± 3,5	± 3,5	± 3,6	± 3,7	± 3,8
	Qн – Qп1	± 5,0	± 5,0	± 5,1	± 5,2	± 5,3
200	Qп2 – Qв	± 1,5	± 1,5	± 1,6	± 1,7	± 1,8
	Qп1 – Qп2	± 2,5	± 2,5	± 2,6	± 2,7	± 2,8
	Qн – Qп1	± 4,5	± 4,5	± 4,6	± 4,7	± 4,8
≥ 250	Qп2 – Qв	± 1,0	± 1,0	± 1,1	± 1,2	± 1,3
	Qп1 – Qп2	± 2,0	± 2,0	± 2,1	± 2,2	± 2,3
	Qн – Qп1	± 4,0	± 4,0	± 4,1	± 4,2	± 4,3

Основные технические характеристики:

Диаметр условного прохода	Ду10…2400 мм (для мод.2.1 – Ду80-500мм)
Условное давление	Ру – до 20,0 МПа
Размеры прямых участков трубопровода	10Ду и 5Ду (до и после ИУ)
Материал измерительной трубы и фланцев	Ст. 20 или нержавеющая сталь 12Х18Н10Т
Скорость потока контролируемой жидкости	0,05…10 м/с
Основная погрешность измерений по объёму	± 0,5% (мод.2.1), 1-1,5% (мод.1.1, 2.2)
Температура измеряемой среды	-40…+120С, по спецзаказу: -60…+180С;
Кинематическая вязкость	≤ 100х10-6 м2/с
Температура окружающей среды	от -40…+60С, по спецзаказу: -60…+80С (ПП); 0…+45С (блок ЭП)
Газовые и механические включения	≤ 3% по объему (в контролируемой жидкости)
Маркировка взрывозащиты	ЕхibIIВТ6
U пит.	~220 В 50 гц
Потребляемая мощность, не более	15 ВА (мод.1.1), 18 ВА (мод. 2.1, 2.2)
Электрический выход	0…5 мА, 0…20 мА, 4…20 мА; импульсный; интерфейсы RS-485, RS-232, выход на модем
Длина кабелей (ПП – блок ЭП)	До 250 м (для УЗС-1-Ех – до 200 м)
Габариты и масса блока ЭП	125х180х230 мм, не более 3,0 кг
Гарантийные обязательства	0,5 года хранения, 1,0 год эксплуатации
Сертификат об утв. типа средств измерений	№ 12197, рег.№ 15426-02 в Госреестре
Межповерочный интервал	2 года
Свидетельство о взрывозащищённости	№ 2042 от 16. 06. 2000
Разрешение Фед. службы по ЭТиА надзору	№ РРС 00-16334 от 20. 05. 2005

Габаритные размеры блока ЭП:

248 - 146 - 113 мм - раздельная версия;

222 - 146 - 82 мм - компактная версия.

Масса блока ЭП не более 3 кг.

Габаритные размеры и массы ИУ (измерительные участки):

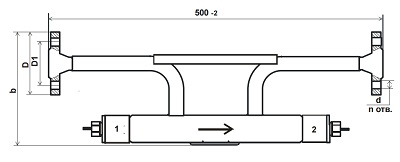

ИУ, исполнение 1 (Ду8 – Ду15)

ИУ, исполнение 2 (Ду15 –Ду40)

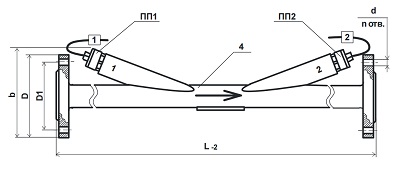

ИУ, исполнение 3 (Ду50 и более)
