Компания Emerson Process Management предоставляет продукты, системы и сопутствующие услуги для измерения расхода природного газа и нефти в области нефтяной и газовой промышленности под известным во всем мире брендом Daniel, который ассоциируется с качественными продуктами, опытом в промышленности и инновационными технологиями.

Благодаря более 80-лет работы в области измерения расхода природного газа и нефти мы хорошо понимаем, что даже небольшое изменение точности измерений может оказать существенное влияние на рентабельность. Именно поэтому бизнес Daniel помогает в измерении и оценке нефтяных и газовых потоков с использованием интеллектуальных приборов и средств расширенной диагностики, а также в контроле всех основных параметров измерения с использованием измерительных систем, позволяющих выявлять потенциальные системные сбои до их возникновения. Кроме того, компания обеспечивает поддержку измерительного оборудования на протяжении всего жизненного цикла путем оказания экспертных услуг.

Тип расходомера	Наименование серии
Ультразвуковые	Ультразвуковой расходомер жидкости Daniel модели 3804 Расходомер газа Daniel JuniorSonic™
Ротаметры	Расходомеры Daniel на основе труб Вентури Расходомерные сопла Daniel
Турбинные	Турбинный расходомер жидкости Daniel серии 1500 Турбинный расходомер жидкости Daniel серии CRA

Ультразвуковые жидкостные и газовые расходомеры Daniel

Благодаря многолучевой конструкции «хордового» типа ультразвуковые расходомеры Daniel обеспечивают диагностику в режиме реального времени, высокую точность, стабильность, надежность и сокращение эксплуатационных расходов при коммерческом учете расхода.

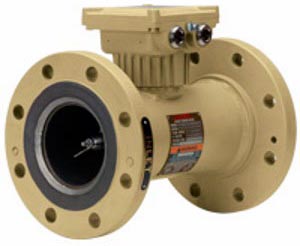

Ультразвуковой расходомер жидкости Daniel модели 3804

Идеально подходит для систем, требующих высокой точности измерений и определения динамики расхода.

Ультразвуковые расходомеры модели 3804 поддерживают работу по протоколу HART®: обмен данными о параметрах технологического процесса и диагностической информацией возможен при использовании цифровой архитектуры Emerson.

Применение преобразователей, рассчитанных на высокую температуру и высокую вязкость среды, делает ультразвуковой расходомер Daniel модели 3804 идеальным выбором для измерения расхода подогретой сырой нефти и продуктов ее переработки.

Преимущества

• Уменьшение потерь неучтенной жидкости при ультразвуковых измерениях благодаря четырехлучевой хордовой конструкции, обеспечивающей линейность +/- 0,15%

• Повышенная надежность измерений расхода с повторяемостью +/- 0,02% (от измеренной величины)

• Экономия энергозатрат благодаря снижению потерь давления, а следовательно, сокращению затрат на энергоснабжение насосов

• Взрывозащищенное исполнение электроники и искробезопасность преобразователей

• Уменьшение измерительных участков и сокращение денежных затрат благодаря ширине диапазона > 20:1

• Сокращение затрат на техническое обслуживание с возможностью замены преобразователей всего за 2 минуты

Технические характеристики

• Хордовая конструкция: 4 луча (8 преобразователей)

• Размеры трубопровода: условный проход от 4 до 24 дюймов (DN 100...600)

• Диапазон температуры : от -58 до +302°F (от -50°C до +150°C)

• Диапазон вязкости: до 1000 сСт при числе Рейнольдса более 10 000

• Диапазон рабочего давления: от 0 до 2250 фунт/кв. дюйм (изб.) (от 0 до 155 бар)

• Фланцы: с выступом для классов ANSI 150, 300, 600, 900 (PN 20, 50, 100, 150)

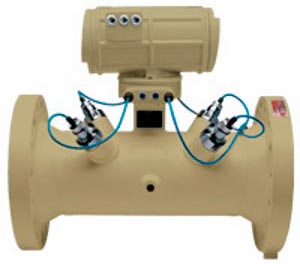

Ultrasonic-3812

Надежное и экономичное расходомерное решение для целей, не связанных с коммерческим учетом продукции

Ультразвуковой расходомер жидкости 3812 отличается высокой надежностью измерений, минимальными требованиями к техническому обслуживанию, простотой в эксплуатации и представляет собой экономичное решение для измерений в нефтехимической и нефтяной промышленности; а также для измерения расхода чистой воды и сточных вод.

Преимущества

• Полнопроходной расходомер без дополнительного перепада давления позволяет уменьшить затраты энергии

• Отсутствие движущихся деталей сокращает затраты на техническое обслуживание

• Возможность замены измерительных преобразователей на месте эксплуатации упрощает техническое обслуживание

• Стабильность измерений

• Широкий диапазон расхода

• Поддержка измерения двунаправленных потоков

• Встроенный обеспечивает вывод данных о техническом состоянии прибора в интуитивно понятном виде

• Благодаря простоте установки и эксплуатации уменьшается время, необходимое для пуска, и снижаются капитальные затраты

• Поддержка протокола Wireless HART

• Обладает всеми преимуществами полнопроходных ультразвуковых расходомеров, работающих по принципу измерения разности времени прохождения сигнала по потоку и против него. Точность измерения расхода при помощи ультразвука не зависит от электропроводности, температуры, плотности и давления рабочей среды

• Использование двух лучей, расположенных в параллельных плоскостях, уменьшает влияние профиля потока

Технические характеристики

• Линейность: ±0,30% от измеренного значения в диапазоне расхода от 40 до 4 фут/с (от 12,2 до 1,2 м/с)

• Повторяемость: ±0,10% от измеренного значения

• Номинальный диапазон скорости: от 40 до 2 фут/с (от 12,2 до 0,6 м/с) с возможностью увеличения до 48 фут/с (14,6 м/с)

• Температура измеряемой среды: от -58°F до +302°F (от -50°C до +150°C)

• Диапазон удельной плотности: от 0,30 до 1,5 единиц

• Диапазон рабочего давления: от 0 до 2250 фунт/кв. дюйм (изб.) (от 0 до 155 бар)

• Калибровка: все расходомеры проходят функциональные испытания на заводе-изготовителе для проверки рабочих характеристик

• Диапазон диаметра трубопровода: условный проход от 4 до 36 дюймов

Применения

• Нефтегазовая промышленность

• Раздельный учет добываемой продукции

• Измерение расхода сточных вод

• Слив и налив продукции

• Промышленные технологические процессы

• Дозирование и смешивание

• Измерение показателей охлаждающей воды

• Измерения в инженерных сетях предприятий и контрольные измерения

• Трубопроводы

• Обнаружение утечек

• Измерение расхода сырой нефти и нефтепродуктов

• Терминалы

• Налив и слив продукции

• Измерения в резервуарных парках / хранилища

4-лучевой расходомер газа Daniel SeniorSonic™

Расходомер SeniorSonic предназначен для коммерческого учета и применения в системах, требующих высокой точности измерений. Он обладает исключительной точностью ±0,1% во всем диапазоне измерений, а также превосходной стабильностью измерений и имеет динамический диапазон свыше 100:1 после калибровки расхода.

Преимущества

• Четырехлучевая хордовая конструкция расходомера SeniorSonic обеспечивает точность, стабильность и резервирование, а также экономию эксплуатационных затрат

• Долговечность конструкции позволяет снизить затраты на техническое обслуживание

• Широкий динамический диапазон (более 100:1) означает уменьшение протяженности прямых участков и размеров трубопроводов, а также сокращение капитальных затрат

• Программное обеспечение Customer Ultrasonic Interface (CUI) представляет собой простой в использовании и изучении интерфейс на базе Windows, который уменьшает время до ввода в эксплуатацию нового прибора и упрощает текущее техническое обслуживание

• Расширяемая электронная платформа Mark III обеспечивает высокую скорость выборки и вывода, отличается простотой в использовании и имеет архивный журнал, позволяющий просматривать данные из журналов проверки, аварийных сигналов, системного, часового и суточного журналов

• При применении дополнительной платы серии 100 Plus обеспечивается ввод в расходомер данных о давлении, температуре и составе газа, при этом расходомер выступает в качестве резервного вычислителя расхода, рассчитывающего приведенные к стандартным условиям значения объемного расхода, массового расхода, количества энергии, скорости звука по стандарту AGA 10.

• Литой корпус SeniorSonic, прошедший механическую обработку, практически не подвержен воздействию колебаний давления, поэтому они не вызывают погрешности измерения

• Преобразователи являются съемными,что обеспечивает легкий доступ для технического осмотра

Технические характеристики

• Четырехлучевая хордовая конструкция (с восемью преобразователями)

• Погрешность измерения расхода после калибровки ±0,1% показаний относительно лабораторного значения во всем диапазоне калибровки расхода (Qмин.-Qмакс.)

• Абсолютная погрешность 0,3% с учетом неопределенности измерения в лабораторных условиях

• Повторяемость ±0,05% показаний при скорости от 5 до 100 фут/с

• Номинальная скорость до 100 фут/с (30 м/с) с возможностью расширения диапазона до 125 фут/с (38 м/с) и более в моделях некоторых типоразмеров

• Прибор соответствует техническим требованиям технических условий AGA 9

Применения

• Коммерческий учет

• Электростанции

• Крупные промышленные потребители

• Газораспределительные станции

• Измерение дебита

• Подземные хранилища

• Морские платформы

Расходомер газа Daniel JuniorSonic™

Расходомер JuniorSonic с одно- или двухлучевым излучателем является более экономичным решением для систем, не требующих фискального учета, таких как измерение дебита, складских запасов или объема влажного газа. Двухлучевая конструкция обеспечивает резервирование, необходимое для применения в ответственных системах.

Каждый луч формируется ультразвуковыми преобразователям, которые действуют поочередно в качестве передатчика и приемника. Разность времени прохождения импульсов в направлении по потоку и против него прямо пропорциональна скорости и объему потока природного газа. Все преобразователи являются съемными, что обеспечивает легкий доступ для технического осмотра.

Преимущества

• Экономичный ультразвуковой расходомер для некоммерческого учета при приемке-передаче

• Измерение расхода влажного газа

• Двухлучевая конструкция для резервирования измерений

• Выпускаются типоразмеры от 4 до 42 дюймов

Технические характеристики

• Рабочие характеристики расходомера

• Погрешность откалиброванного расходомера относительно лабораторного значения: ±0,5% от величины показаний

• Погрешность без калибровки обычно находится в пределах +1,5% от фактического значения объемного расхода

• Повторяемость - ±0,1% от величины показаний в диапазоне от Qt до Qmax

• Номинальная скорость потока до 100 фут/с (30 м/с); возможность работы при скорости потока более 125 фут/с (38 м/с)

Номинальные характеристики механической части

• Выпускаются типоразмеры от 4 до 42 дюймов

• Температура газа: от -4 до +212°F (от -20 до +100°C)

• Диапазон рабочего давления: 150-4000 фунт/кв. дюйм (изб.) (1030-27 579 кПа). При необходимости измерения расхода при большем или меньшем давлении обращайтесь за рекомендациями к специалистам нашей компании

• Фланцы: с выступом для классов 300/1500 ANSI, под линзовую прокладку для классов 600/2500 ANSI

Классификация по безопасности

• Сертификат UL для применения во взрывоопасных зонах класса I, раздел 1, группа D в США и Канаде (UL E152246)

• Маркировка CE в соответствии с директивой ATEX (94/9/EC) (подана заявка на получение)

• Сертификат Exida IIB T4 по стандартам EN 50014, EN 50018 и EN 50020 (подана заявка на получение)

Применения

• Контрольные измерения

• Балансировка нагрузки на трубопроводы

• Измерение складских запасов

• Измерение дебита

• Измерение объема влажного газа

Ротаметры

Расходомеры выпускаются в большинстве типоразмеров и номиналов по давлению и отвечают жестким требованиям, предъявляемым к приборам для применения в крупных системах и системах специального назначения.

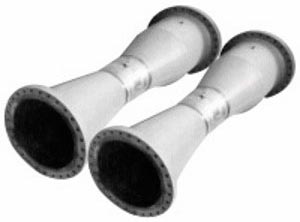

Расходомеры Daniel на основе труб Вентури

Расходомеры на основе трубок Вентури обеспечивают высокую точность при измерении сред с малой вязкостью – от воды и пара до ила и шлама. Отличаются повышенной коррозионной стойкостью и практически не требуют технического обслуживания.

Труба Вентури бренда Daniel представляет собой измерительное устройство с малым перепадом давления и имеет впускную и выпускную части конической формы и цилиндрическую среднюю часть. Труба обеспечивает высокую точность измерений, обладает высокой эрозионной стойкостью, может работать при высоком давлении и допускает установку под любым углом – от горизонтального до вертикального положения.

Преимущества

• Возможность применения для измерения расхода шлама и загрязненных жидкостей

• Малая длина прямого участка до прибора

• Низкие расходы на установку

• Высокая эрозионная стойкость

• Высокая степень Восстановления давления

• Малый уровень постоянных потерь давления

• Увеличенный ресурс устройства благодаря отсутствию движущихся деталей

• Вертикальный или горизонтальный монтаж

• Отсутствие движущихся деталей, простая конфигурация, не требуют технического обслуживания

Технические характеристики

• Выпускаются типоразмеры от 2 до 48 дюймов.

• Выпускаются исполнения всех классов ANSI (в зависимости от диаметров трубопроводов)

• Изготавливаются из различных материалов

Применения

• Электростанции

• Предприятия химической промышленности

Расходомерные сопла Daniel

Расходомерные сопла Daniel представляют собой устройства, работающие по принципу переменного перепада давления и ограничивающие поток среды, который характеризуется высокой скоростью, низкой вязкостью или высокой эрозионной способностью. Скругленные кромки создают меньше препятствий для прохода твердых частиц, благодаря чему снижается износ и вероятность потенциальных повреждений, а также увеличивается срок службы устройства.

Расходомерные сопла Daniel большого радиуса изготавливаются в строгом соответствии с требованиями технических условий ASME MFC-3M и обеспечивают неопределенность коэффициента истечения +/-2,0%. При применении в ответственных системах измерения рекомендуется выполнить калибровку расхода, после которой неопределенность коэффициента истечения уменьшается до +/-0,25%. Выпускаются также расходомерные сопла, отвечающие требованиям норм ASME PTC-6 и предназначенные для использования при приемочных испытаниях электростанций.

Преимущества

• Скругленные кромки входного отверстия меньше подвержены износу или повреждениям, что увеличивает срок службы расходомера

• Меньшее сопротивление прохождению твердых частиц и жидкостей создает меньше препятствий для потока измеряемой среды

• Монтаж в трубопроводе путем приварки исключает вероятность утечки через уплотнения

• Отсутствие движущихся деталей, простая конфигурация, не требуют технического обслуживания

Технические характеристики

• Выпускаются типоразмеры от 2 до 48 дюймов. На заказ возможно изготовление устройств большего диаметра

• Выпускаются исполнения всех классов ANSI (в зависимости отдиаметров трубопроводов)

• Изготавливаются из различных материалов

Применения

• Электростанции

• Предназначены для измерения расхода самых разных сред, включая воздух, воду, водяной пар и пары химических веществ и химических реагентов, и допускают применение в условиях высокой температуры

Турбинные расходомеры

Благодаря наличию в конструкции только одной движущейся детали и применению надежных подшипников турбинные жидкостные расходомеры Daniel отличаются малыми требованиями к техническому обслуживанию и высокой стабильностью измерений.

Турбинный расходомер жидкости Daniel серии 1500

Этот долговечный и надежный расходомер предназначен для измерения расхода сырой нефти и нефтепродуктов в сложных условиях. Отличается высокой пропускной способностью, расширенным диапазоном измерения и постоянством рабочих характеристик.

Преимущества

• Линейная характеристика выходного сигнала

• Динамический диапазон 10:1

• Выпускаются типоразмеры от 1 до 18 дюймов

• Высокая точность и повторяемость измерений

• Выпускаются модели для измерения двунаправленного расхода

• Высокая разрешающая способность по частоте импульсов

• Подшипники из карбида вольфрама

• Универсальная монтажная коробка (UMB) с двухканальным предварительным усилителем и 2 датчиками

• Варианты исполнения с одной или двумя коробками UMB

• До 4 выходов в 2 парах со сдвигом фаз каждой пары на 90º

• Простой доступ к датчикам и снижение затрат на установку благодаря удобству обслуживания

• Простота конструкции и технического обслуживания, возможность обслуживания датчиков без отключения от технологического трубопровода

• Взрывозащищенность / устойчивость корпуса к внешним атмосферным воздействиям

• Внутренние детали из нержавеющей стали

• Варианты исполнения ротора с ободом или без обода

• Конструкция из нержавеющей стали или углеродистой стали

• Вариант исполнения с ротором высокого разрешения

• Вариант исполнения с ротором для измерения расхода легких продуктов

Рабочие характеристики расходомера

• Типоразмеры 1 дюйм - 2 1/2 дюйма

• Линейность: ±0,25%

• Повторяемость: ±0,02%

• Типоразмеры 3 дюйма и более

• Линейность: ±0,15%

• Повторяемость: ±0,02%

Технические характеристики датчиков

• Тип: 2-проводные, магнитные

• Сопротивление: 600-900 Ом

• Индуктивность: не более 250 мГн

• Выходной сигнал: синусоидальный, не менее 40 мВ (полн. ампл.) при минимальном расходе (с предварительным усилителем)

• Варианты исполнения на заказ: с 2, 3* или 4* датчиками

*Примечание: с двумя коробками UMB

Применение

• Предназначен для установки на трубопроводах сырой нефти и нефтепродуктов

• Измерения в узлах коммерческого учета и контрольные измерения

• Учет складских запасов

• Налив и слив продукции в суда и железнодорожные вагоны

• Добыча сырой нефти

• Морские системы хранения и отпуска нефти (FSO); добычи, хранения и отпуска нефти (FPSO)

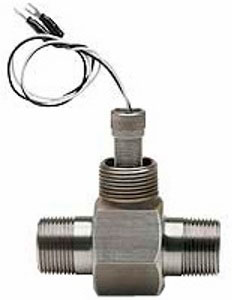

Турбинный расходомер жидкости Daniel серии 1200

Расходомер предназначен для измерения расхода легких углеводородов в наливных эстакадах и хорошо зарекомендовал себя при смешивании топлива. Имеет легкий механизм и допускает применение в конфигурациях, обеспечивающих полное резервирование измерений.

Турбинный расходомер жидкости Daniel серии 1200 объединяет в себе датчик и преобразователь и представляет собой устройство для измерения объемного расхода, которое широко применяется в нефтяной промышленности для точного измерения расхода жидких углеводородов. Благодаря простоте конфигурации расходомер может использоваться для измерения больших расходов. Прибор имеет расширенный диапазон измерений и отличается высокой точностью, независимо от рабочих условий, повторяемостью результатов измерения и непревзойденной надежностью.

Преимущества

• Линейная характеристика выходного сигнала

• Динамический диапазон 10:1

• Горизонтальный или вертикальный монтаж

• Выпускаются типоразмеры от 1 до 4 дюймов

• Высокая точность и повторяемость измерений

• Высокая разрешающая способность по частоте импульсов

• Однородность импульсного выходного сигнала

• Универсальная монтажная коробка (UMB) с двухканальным предварительным усилителем и 2 датчиками

• Простой доступ к датчикам и снижение затрат на установку благодаря удобству обслуживания

• Взрывозащищенность / устойчивость корпуса к внешним атмосферным воздействиям

• Сертификат OIML (типоразмеры от 3 до 4 дюймов) 1.32 - 01060311

• На заказ предлагаются исполнения с тефлоновым покрытием ротора для уменьшения отложения осадка на роторе

• Встроенный струевыпрямитель

Рабочие характеристики расходомера

• Типоразмеры 1, 1,5 и 2 дюйма

• Линейность: ±0,25%

• Повторяемость: ±0,02%

• Типоразмеры 3 и 4 дюйма

• Линейность: ±0,15%

• Повторяемость: ±0,02%

Технические характеристики датчиков

• Тип: 2-проводные, магнитные

• Сопротивление: 600-900 Ом

• Индуктивность: не более 250 мГн

• Исполнение на заказ: с 2 датчиками

Применение

• Наливные эстакады распределительных нефтебаз

• Смешивание топлива

Турбинный расходомер жидкости Daniel

Турбинный расходомер для измерения объема широко применяется в нефтяной промышленности для точного измерения расхода жидких углеводородов и других технологических сред. Его отличает простота конфигурации и расширенный диапазон измерения расхода.

Преимущества

• Горизонтальный или вертикальный монтаж

• Высокая точность и повторяемость измерений

• Высокая разрешающая способность по частоте импульсов

• Однородность импульсного выходного сигнала

• Простой доступ к датчикам и снижение затрат на установку благодаря удобству обслуживания

• Взрывозащищенность / устойчивость корпуса к внешним атмосферным воздействиям

Рабочие характеристики

• Линейность характеристики: ± 0,15%

• Повторяемость: ± 0,02%

Технические характеристики датчиков

• Тип: Магнитный датчик

• Сопротивление: 302 Ом ±26%

• Индуктивность: 65 мГн

• Выходной сигнал: Не менее 40 мВ на импульс при минимальном расходе и подключении к предварительному усилителю

Материалы конструкции

• Корпус прибора (Все размеры): стандартная сталь

• По дополнительному заказу: стальные фланцы / корпус из нержавеющей стали Внутренние

• Стандартное исполнение: размеры 3 и 4 дюйма: нержавеющая сталь

• Размеры 6 дюймов и более: Нержавеющая сталь и алюминий

• По дополнительному заказу: все элементы из нержавеющей стали. По вопросу изготовления из других материалов обращайтесь к производителю

• Подшипники: карбид вольфрама

• Корпус коробки UMB: алюминий

• Обод ротора: Является стандартом для турбин 6 дюймов и более (3 и 4 дюйма). По дополнительному заказу для измерения сред с вязкостью 10 сСт и выше.

Номинальные параметры

• Давление: Номинальное давление/температура ANSI в соответствии с характеристиками применяемых фланцев

• Температура: от -30 до 180°F (от -40 до 82°C)

• По дополнительному заказу: от -30 до 400°F (от -40 до 204°C)

Применение

• Транспортировка сырой нефти и продуктов нефтепереработки

• Загрузка / разгрузка автотранспорта и судов

• Плавучие нефтехранилища и плавучие нефтекомплексы

• Наливные эстакады распределительных нефтебаз

Турбинный расходомер жидкости Daniel серии CRA

Турбинный расходомер Daniel серии CRA (для технологического учета) является идеальным выбором для использования в ситуациях, когда требуется экономичный измерительный прибор.Расходомер представляет собой созданное специалистами Daniel идеальное решение для измерения расхода коррозионно-активных и обычных сред в системах высокого давления. Выпускаются исполнения диаметром от 3/4 дюйма до 2 дюймов.

Преимущества

• Рассчитан на измерение в линиях с небольшим расходом

• Хорошо подходит для применения в системах высокого давления

• Вал из карбида вольфрама обеспечивает повышенную надежность и более длительный срок службы прибора

Технические характеристики

Диапазоны температуры

• Диапазон температуры расходомера: от -50oF до + 450oF

• Диапазон температуры катушки: от -50oF до + 225oF

• Для максимальной температуры +350oF используется катушка 504-05-398 и разъем 504-05-447. Для максимальной температуры +450oF используется катушка 5054-05-397 и специальный корпус CRA. Разъем не требуется. Примечание: если температура превышает 150oF, требуется дистанционная установка предварительного усилителя.

Промышленный класс

• Линейность характеристики: ± 1% расхода

• Повторяемость: ± 0,05 %

Контрольно-измерительный класс

• Линейность характеристики: ± 0,5% расхода

• Повторяемость: ± 0,05 %

Материалы конструкции

• Фланцы: Углеродистая сталь

• Корпус: Нержавеющая сталь 316

• Встроенные элементы подвески/подшипники: Райтон

• Вал: Карбид вольфрама

• Турбинка: Нержавеющая сталь 25.5 PH

• Шаровая осевая опора: Карбид вольфрама

• Элемент подвески: Нержавеющая сталь 302

• Адаптер катушки: Нержавеющая сталь 304

Применение

• Измерение расхода воды при добыче нефти вторичными методами

• Некоммерческий учет нефтепродуктов
