Принцип работы

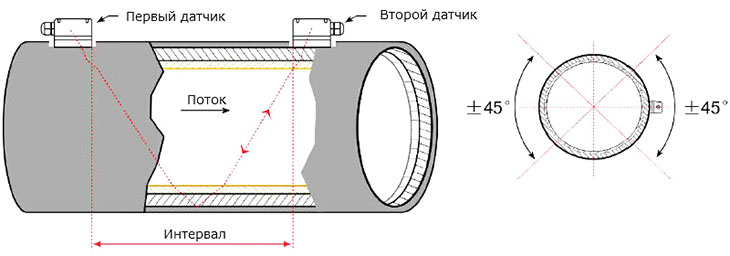

Принцип работы расходомеров StreamLux – технология измерения времени прохождения ультразвуковой волны.

Расходомер использует накладные ультразвуковые датчики. Они не блокируют поток воды, легко устанавливаются и демонтируются с помощью магнитов или хомутов. Расходомеры StreamLux работают по принципу поочередной передачи и приема частотно-модулированного всплеска звуковой энергии между двумя датчиками и измерения времени, за которое звуковой сигнал проходит между ними. Разница в измеренном времени прохождения сигнала прямо и точно определяет скорость жидкости в трубопроводе.

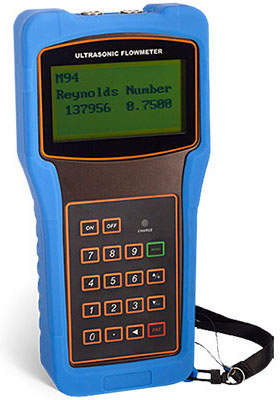

Портативный ультразвуковой расходомер SLS-720P
Реестр СИ78336-20
Погрешностьне более 1%
DN25-6000 мм
Температура жидкостидо +160 С°
Доля примесей
до 5%

Портативные ультразвуковые расходомеры StreamLux SLS-700P являются доступным и удобным инструментом для периодического контроля расхода жидкостей в напорных трубопроводах. Они работают в широких диапазонах диаметров и температур, обладают впечатляющей надежностью и просты в применении и монтаже.
Расходомер измеряет акустически проводящие однофазные жидкости, в которых возможно наличие второй фазы. К ним относятся большинство чистых жидкостей, сточные воды, некоторые суспензии и водонефтяные смеси, жидкости с небольшим содержанием растворенных газовых пузырьков. Также расходомеры SLS-700P имеют настроечные коэффициенты для компенсации вязкости и могут быть применены для контроля масел, гелей и т.п.
Расходомеры StreamLux SLS-700P предназначены для бесконтактных измерений на трубах из практически любого материала: металл, пластик, стекло и многие другие. На металлических трубах датчики можно закрепить на встроенных магнитах. Для остальных случаев можно использовать хомуты и специальные зажимные приспособления, входящие в комплект поставки.
Ду трубопровода
25 мм — 6000 мм (в зависимости от выбранных датчиков)
Погрешность измерения расхода
±1%
Диапазон измерения скоростей потока
±0.01 — ±12 м/с, в обе стороны
Дисплей
ЖК с подсветкой, 4х16 символов
Отображает текущий расход, накопительный расход (положительный, отрицательный, разность), скорость потока, параметры настройки
Выходные сигналы
RS-232, звуковой
Автоматическая запись в архив2000 записей результатов измерений
• накопительный расход
• отключения питания
• изменения статуса прибора
Диапазон температурПрибор
-30°С — +50°С
Датчики обычные
-40°С — +90°С
Датчики высокотемпературные
-40°С — +160°С
Время работы от аккумулятора
12 часов, возможна работа от сети
Расходомер для заполненных трубопроводов SLS-720F
Реестр СИ78336-20
Погрешностьне более 1%
DN15-6000 мм
Температура жидкостидо +160°С
Доля примесей
до 5%
Скорость потока
0,01-12 м/с

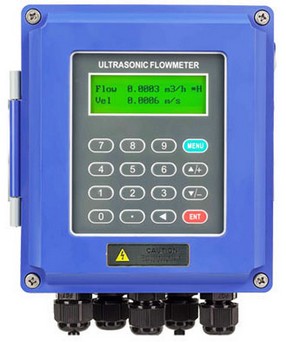

Ультразвуковые расходомеры StreamLux SLS-720F - это современные высокотехнологичные приборы для измерения расхода жидкостей бесконтактным способом. Максимальная подготовка для интеграции с системами сбора и передачи данных, подключение внешних термопар, GSM-модема, принтера, возможность удаленного сбора информации с датчиков до 200 метров позволяют смело отнести их к классу профессиональной аппаратуры.
Расходомеры StreamLux SLS-720F идеальны для непрерывного и точного измерения расхода как воды, так и агрессивных, химически активных жидких сред с температурой до +160°С. Также они успешно применяются для учета сточных вод и других жидкостей с включением до 5% твердых фракций или газов. Измерения возможны на трубопроводах от 15 до 6000мм, из практически любого материала и при любом давлении.
Ду трубопровода
25 — 100 мм
50 — 700 мм
300 — 6000 мм
(в зависимости от выбранных датчиков)
Погрешность измерения расхода
±1%
Расстояние от датчиков до прибораДо 200 метров,
кабель двухжильный, экранированный
Диапазон измерения скоростей потока
±0.01 — ±12 м/с, в обе стороны
Дисплей
ЖК с подсветкой, 2х20 символов
Отображает текущий расход, накопительный расход (положительный, отрицательный, разность), скорость потока, параметры настройки
Входные сигналыДатчики расхода (2)
Датчики температуры (2)
Выходные сигналы
Токовый
0 — 20 или 4 — 20 мА
(для съема и передачи информации по каналам связи)
Импульсный
Настраиваемый

Частотный
Настраиваемый

Релейный
Настраиваемый, нормально замкнутый

RS-232 (RS 485)
Протокол обмена прилагается

Звуковой
Встроенный динамик, программируемый
GSM модем (опция)
При заказе услуги "Облачный сервис"
Запись данных
• Данные суммирующего счетчика за последние 64 дня / 64 месяца / 5 лет
• Время работы с включенным питанием и соответствующий расход жидкости за последние 64 включения и отключения. Позволяет компенсировать потери расхода вручную или автоматически
• Рабочий статус прибора за последние 64 дня
Архив (опция)
• Ежечасно
• Ежедневно
• Ежемесячно
Облачный сервис (опция)
• Бесплатное ПО
• Доступ к показателям расхода из любой точки мира
Диапазон температурДатчики накладные
-30 — +90
Датчики накладные (высокотемпературные)
-30 — +160
Основной блок
-10 — +70
Взрывозащита (опция)Корпус
ExеIIU-В1,5
Гермовводы
М20-ЕхеG-В1,5
Кабель
Огнеупорный кабель
Питание прибораПеременное
220 В
Постоянное
8-36 В
Автономное
Солнечная батарея (опция)

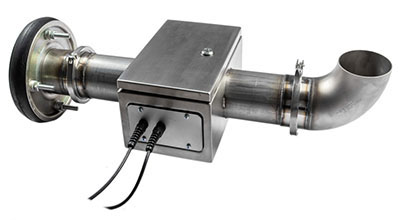

Расходомер сточных вод StreamLux SLK-100
Реестр СИВключен
Погрешность0,50%
DN50 - 2000 мм
Скорость потока
от 0,01 м/с

Измерительные комплексы StreamLux SLK-100 предназначены для измерения объемного расхода безнапорного потока сточных вод промышленных предприятий и ЖКХ. Высокая чувствительность комплекса на малых скоростях потока (от 0,01 м/с) позволяет фиксировать даже самые незначительные сбросы и полноценно использовать прибор для коммерческого учета сточных вод.
В отличие от приборов, использующих косвенные методы вычисления расхода по уровню жидкости в трубе / канале, измерительные комплексы StreamLux SLK-100 позволяют вести учет с погрешностью не более 0,5%. При этом они практически не требуют обслуживания и стоят существенно дешевле любых своих аналогов, как импортного, так и российского производства.
Измерительный комплекс может быть смонтирован в смотровом колодце или на участке свободного излива в отстойник / водоем. Датчики имеют исполнение IP68 и могут работать при полном затоплении. Возможна поставка комплектов с функцией архивирования показаний расхода, беспроводной передачей данных и полностью автономным питанием для установок в местах с отсутствием источников электроэнергии.
Во всех моделях имеется расширенный набор аналоговых и цифровых портов: 4...20 мА, импульсный, коммуникация по RS-485 по протоколу Modbus.
Диаметр номинальный, мм
50…2200
Диапазон измерения скоростей потока, м/с
±0.01 — ±12 м/с, в обе стороны
Температура рабочей среды, °C
-25…+80
Температура окружающей среды, °C
-10…+50
Погрешность, %
±0,5 (на базе электромагнитного расходомера)
±1 (на базе ультразвукового расходомера)
Класс защиты датчиков
IP68
Напряжение85-240/АС
20…36/DC
Автономное питаниеЛитиевая батарея
Солнечная батарея
Импульсный сигнал вых., л/имп
0,001…1000 (настраиваемый)
Токовый сигнал вых., мА
4…20 (HART)
Цифровой выход
RS485 (MODBUS, PROFIBUS)
Длина кабеля
До 200м
Архив (опция)Ежечасно
Ежедневно
Ежемесячно
Классический ультразвуковой расходомер SLS-720A
Реестр СИ78336-20
Погрешность±1%
DN15 - 1000мм
Температура жидкости
до +160°С
Доля примесей
до 5%
Скорость потока
0,01-12 м/с

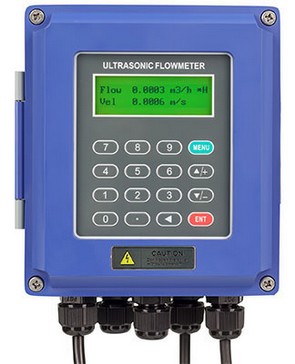

Ультразвуковые расходомеры StreamLux SLS-720A и SLS-720F с датчиками на измерительных участках - это классическое решение для непрерывного и точного измерения расхода жидкостей. Чаще всего они применяются для контроля воды любого типа, а также сточных вод в напорной канализации.
Погрешность измерения составляет всего 1%, что соответствует мировым стандартам. При этом цена расходомеров StreamLux SLS-720A и SLS-720F значительно ниже любых западных брендов. Гарантия на приборы является самой большой в этом классе и составляет 36 месяцев.
Первичные преобразователи расхода (ППР) могут работать в температурном диапазоне до +160°С, что позволяет успешно внедрять эти приборы в системы контроля теплоносителя в котельных и узлах учета тепла. Максимальная удаленность от ППР от вычислительного блока составляет 200 метров.
StreamLux SLS-720A обладает защитой по классу IP68 и может устанавливаться в полностью затапливаемых колодцах. StreamLux SLS-720A защищен по классу IP67 и устойчив к любому виду осадков, пыли и грязи. Удаленно снимать показания можно токовому, импульсному или частотному выходу, а также получать всю информацию о приборе через RS-485 по протоколу MODBUS.
Ду трубопровода
15 — 1000 мм
Погрешность измерения расхода
±1%
Расстояние от датчиков до прибораДо 200 метров,
кабель двухжильный, экранированный
Диапазон измерения скоростей потока
±0.01 — ±12 м/с, в обе стороны
Дисплей
ЖК с подсветкой, 2х20 символов
Отображает текущий расход, накопительный расход (положительный, отрицательный, разность), скорость потока, параметры настройки
Входные сигналыДатчики расхода (2)
Датчики температуры (2)
ПылевлагозащитаSLS-720A
IP68
SLS-720F
IP67
ДатчикиIP65, IP68 (опция)
Выходные сигналы
Токовый
0 — 20 или 4 — 20 мА
(для съема и передачи информации по каналам связи)
Импульсный
Настраиваемый

Частотный
Настраиваемый

Релейный
Настраиваемый, нормально замкнутый

RS-232 (RS 485)
Протокол обмена прилагается

Звуковой
Встроенный динамик, программируемый
GSM модем (опция)
При заказе услуги "Облачный сервис"
Запись данных
• Данные суммирующего счетчика за последние 64 дня / 64 месяца / 5 лет
• Время работы с включенным питанием и соответствующий расход жидкости за последние 64 включения и отключения. Позволяет компенсировать потери расхода вручную или автоматически
• Рабочий статус прибора за последние 64 дня
Архив (опция)
• Ежечасно
• Ежедневно
• Ежемесячно
Облачный сервис (опция)
• Бесплатное ПО
• Доступ к показателям расхода из любой точки мира
Диапазон температурДатчики высокотемпературные
-30 — +160
Вычислительный блок
-10 — +70
Питание прибораПеременное
220 В
Постоянное
8-36 В
Автономное
Солнечная батарея (опция)

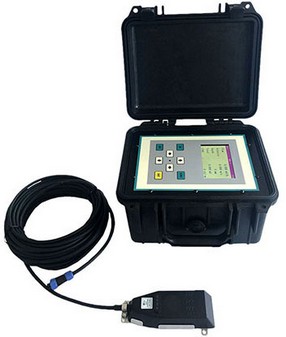

Расходомер для безнапорных стоков SLD-850

Расходомеры StreamLux SLD-850 предназначены для измерения расхода безнапорных сточных вод промышленных предприятий и ЖКХ. Они могут применяться на открытых каналах любого типа, а также в ручьях и реках с шириной от 150мм до 10 метров и глубиной от 20мм до 6 метров. При определенных условиях возможно проведение измерений на каналах с шириной до 100 метров.
Расходомеры серии StreamLux SLD-850 могут поставляться, как в стационарной версии настенного крепления для непрерывного контроля расхода сточных вод, так и в виде портативного прибора с батареей на 50 часов работы.
Для всех моделей предлагается расширенный набор аналоговых и цифровых портов: 4...20 мА, импульсный, коммуникация по RS-485 по протоколу Modbus.
Погрешность1%
DN150 - 6000мм
Скорость потока
0.02м/с
Ширина канала
200 - 10000мм
ø трубопровода
150-6000 мм
ø канала
200 —6000 мм

Глубина канала
До 5 м

Погрешность измерения расхода
2%

Доля примесей
От 100 ppm
Как минимум 20% частиц должны быть более 100 мкм
Расстояние от датчика до прибора
15 метров
Диапазон измерения скоростей потока
0.02 — 4,5 м/с
в обе стороны
Типы каналов
Любые
В том числе:
• Заполненные трубопроводы
• Частично-заполненные трубопроводы
• Хозяйственно-бытовая канализация
• Ливневая канализация
• Ручьи
• Реки
Класс защиты
IP66

Дисплей
ЖК с подсветкой, 2х8 символов

Выходные сигналы (для съема и передачи информации по каналам связи)
Цифровой
RS-485 (ModBus)

Токовый
4 — 20 мА
Количество точек привязки
20
Архив
Записи результатов измерений за сутки/месяц/год
• накопительный расход
• отключения питания
• изменения статуса прибора

Облачный сервис
• Бесплатное ПО
• Доступ к показаниям из любой точки мира

Диапазон температур
Датчики
-17° — +60°

Основной блок
-20° — +60
Питание прибора
Переменное
220 В

Постоянное
24 В

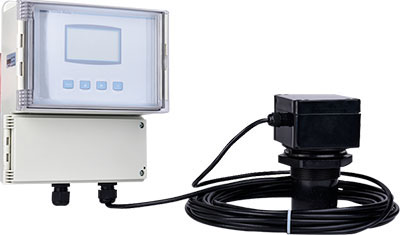

Расходомер для открытых каналов SLO-500F

Расходомеры StreamLux SLO-500F предназначены для коммерческого учета сточных вод в безнапорных трубопроводах и каналов любых типов. Используется для контроля водных потоков естественного или техногенного происхождения, в т.ч. хозяйственно-бытовые сточных вод. Легко настраиваются под условия конкретного лотка прямо на месте с помощью изменения параметров меню.
Обладают широкими возможностями по удаленному сбору данных через цифровой интерфейс. Отлично интегрируются в современные узлы учета сточных вод с функциональностью автоматической отправки результатов в системы надзорных органов.
Ширина канала
от 200 мм
Расстояние от датчика до воды
350 мм — 3000 мм

Погрешность измерения расхода
2-3%

Длина кабеля до датчика
10 метров
Опционально до 200 метров
Диапазон измерения скоростей потока
0,1л/с - 93 000л/с
Типы каналов
Любые открытые
В том числе:
• Хозяйственно-бытовая канализация
• Ливневая канализация
Класс защиты
IP67

Дисплей
ЖК с подсветкой, 2х8 символов

Выходные сигналы (для съема и передачи информации по каналам связи)
Цифровой
RS-485 (ModBus)

Токовый
4 — 20 мА
Архив
Записи результатов измерений за сутки/месяц/год
• накопительный расход
• отключения питания
• изменения статуса прибора
Глубина архива - 8 лет
Диапазон температур
Датчик
-20° — +60°

Основной блок
-20° — +60
Питание прибора
Переменное
220 В

Постоянное
24 В

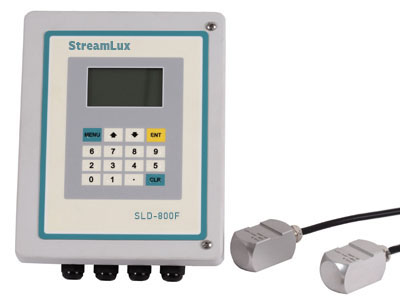

Расходомер для загрязненных жидкостей SLD-800

Расходомеры StreamLux SLD-800F предназначены для непрерывного измерения расхода сильно загрязнённых, многофазных или загазованных жидкостей. В том числе: буровые или цементные растворы, сырая нефть, аэрированная вода, отстои и суспензии, абразивные среды, пульпообразное сырье.
Ультразвуковые расходомеры SLD-800F используют накладные датчики и не контактируют с жидкостью. Это позволяет применять их в качестве универсальным решением для самого широкого спектра задач. Настройка и калибровка под конкретную связку труба/жидкость производится на месте монтажа напрямую через меню прибора и занимает не более 10 минут.
ø трубопровода
40 — 4000 мм
Погрешность измерения расхода
0,5% - 2%

Доля примесей
От 100ppm
Как минимум 20% частиц должны быть более 100 мкм
Расстояние от датчиков до прибора
10 метров
Диапазон измерения скоростей потока
±0.01 — ±12 м/с,
в обе стороны
Виды жидкостей
Любые
В том числе:
• Сточные воды
• Обработанные стоки
• Аэрированная вода
• Отстои и суспензии
• Химикалии и растворители
• Вязкие жидкости
• Абразивные среды
• Пульпообразное сырье
• Кислоты и щелочи
Класс защиты
IP66

Дисплей
ЖК с подсветкой, 2х8 символов

Выходные сигналы (для съема и передачи информации по каналам связи)
Релейный
Дозирование, сигнализация

Частотный
Дозирование

Токовый
4 — 20 мА
Архив
Записи результатов измерений за сутки/месяц/год
• накопительный расход
• отключения питания
• изменения статуса прибора

Диапазон температур
Датчики накладные
-35° — +85°
(кратковременно до 120°)

Датчики накладные (высокотемпературные)
-35° — +200
(кратковременно до 250°)

Основной блок-10 — +60
Питание прибора
Переменное
220 В

Постоянное
24 В

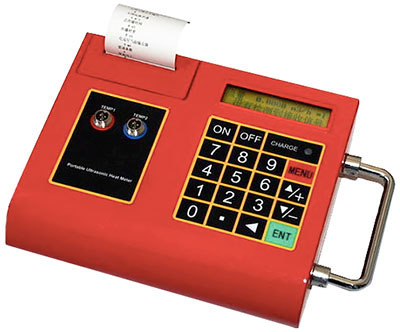

Счётчик тепловой энергии StreamLux SLS-720FE

Теплосчётчики StreamLux SLS-720FE предназначены для непрерывного измерения расхода тепла в закрытых и открытых системах теплоснабжения. Используются в ЖКХ и других областях народного хозяйства. Успешно применяются, как для технологического, так и для коммерческого учёта.
Настенные теплосчётчики SLS-720FE могут работать, как в одноканальной, так и в двухканальной конфигурации. Они идеально подходят для интеграции в АСУТП. Входящие уже в базовую комплектацию 5 типов коммуникационных портов позволяют удалённо обрабатывать данные о расходе тепла.
Реестр СИ78336-20
DN15 - 6000мм
Температура жидкости
до +160°С
Погрешность измерения
±1%
Абсолютная погрешность
±1°С
Ду трубопровода
15 — 6000 мм
Относительная погрешность измерения расхода
±1%
Относительная погрешность измерения тепла
±1%
Абсолютная погрешность измерения тепла
0,1°С
Длина кабеля
До 200 метров
Диапазон измерения скоростей потока
±0.005 — ±12 м/с, в обе стороны
Входные сигналыДатчики расхода (2)
Датчики температуры (2)
Выходные сигналы
Токовый, импульсный, частотный, релейный, RS-485, звуковой
GSM модем (опция)
При заказе услуги "Облачный сервис"
Запись данных
Данные суммирующего счетчика за последние 64 дня / 64 месяца / 5 лет
Время работы с включенным питанием и соответствующий расход жидкости за последние 64 включения и отключения.
Рабочий статус прибора за последние 64 дня
Архив (опция)Ежечасно
Ежедневно
Ежемесячно
Облачный сервис (опция)Бесплатное ПО
Доступ к показателям расхода из любой точки мира
Диапазон температур
Датчики: -30°С — +160°С
Основной блок: -20°С — +60°С
Питание прибораПеременное: 220 В
Постоянное: 8-36 В
Портативный теплосчетчик SLS-700PE

Портативный теплосчетчик StreamLux SLS-700PE предназначен для оперативных измерений в процессе пусконаладки тепломеханического оборудования, энергоаудита. разрешения спорных ситуаций между поставщиками и потребителями тепла, проверки работоспособности узлов учета воды и тепла. С его помощью вы уже через несколько минут сможете оценить теплопотребление в требуемом контуре или на абонентском вводе.
Уникальной особенностью теплосчетчиков SLS-700PE среди моделей других производителей является наличие встроенного термопринтера, позволяющего моментально зафиксировать результат измерения в виде распечатки чека. Расходный материал – только кассовая бумажная лента.
Ду трубопровода
50 — 6000 мм
Относительная погрешность измерения расхода
±1%
Относительная погрешность измерения тепла
±1%
Абсолютная погрешность измерения тепла
0,1°С
Длина кабеля
5 метров
Диапазон измерения скоростей потока
±0.005 — ±12 м/с, в обе стороны
Входные сигналыДатчики расхода (2)
Датчики температуры (2)
Выходные сигналы
RS-232, Звуковой
АрхивЗаписи результатов измерений за сутки/месяц/год
• накопительный расход
• отключения питания
• изменения статуса прибора
Диапазон температурДатчики: -30°С — +160°С
Основной блок: -20°С — +60°С
Питание прибора
Встроенный аккумулятор на 20 часов, возможна работа от сети 220В
Особые возможности
Встроенный термопринтер

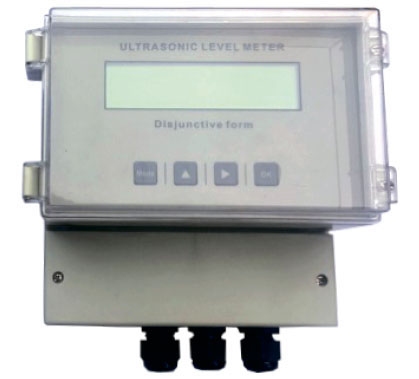

Ультразвуковые уровнемеры SLL-440

Уровнемеры StreamLux SLL-400F и SLL-440М предназначены для контроля уровня любых жидкостей или твердых сыпучих веществ с размером фракций не более 100мм. Обладают широкими возможностями по удаленному сбору данных через цифровой интерфейс. Отлично интегрируются в современные системы АСУТП.
Модель StreamLux SLL-400F имеет исполнение с креплением на стену и отдельным ультразвуковым датчиком, который может быть вынесен на расстояние до 15 метров. Модель StreamLux SLL-400M используется для установки непосредственно на ёмкость и более доступна по цене.
Диапазон измерения
до 15 м
Слепая зона
0,25 м — 0,5 м

Погрешность измерения
0,30%

Шаг измерения
1 мм
Среда измерения
ЖидкостиЛюбые
Сыпучие среды
Размер фракций не более 100 мкм
Класс защиты
IP65

Дисплей
ЖК с подсветкой, 2х8 символов

Выходные сигналы (для съема и передачи информации по каналам связи)
Цифровой
RS-485 (ModBus)

Токовый
4 — 20 мА
Диапазон температур
Основной блок
-20° — +60°
Питание прибора
Переменное220 В
Постоянное24 В

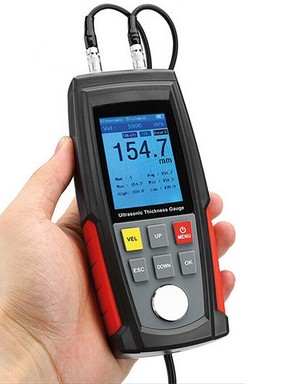

Ультразвуковой толщиномер WT100A

Ультразвуковой толщиномер WT100A позволяет за короткий промежуток времени провести контроль толщины и выполнить точные измерения любых материалов, пропускающих ультразвук: металл, пластик и даже стекло.
Принцип действия ультразвуковых толщиномеров заключается в контроле распространения ультразвуковых волн в объекте контроля. Ультразвуковые толщиномеры используют при контроле трубопроводов, котлов, резервуаров, сосудов под давлением и прочих объектов промышленности.
Диапазон измерения
1,0...225,0 мм
Ёмкость памяти
500
Рабочая частота
5 Мгц
Погрешность измерений
+- (0,5% + 0,05) мм
Нижнее предельное значение измерений труб
20х3 мм (сталь)
Диапазон регулировки скорости звука
1000....9999 м/с
Диапазон рабочих температур
0....40С
Батарея
3 Ni-MH перезаряжаемые батареи, 1,2В
Зарядка от USB
5V 1A
Размеры
65х146х30 мм
Вес
130 гр
Назад к содержимому
