Расходомеры ОАО "АБС ЗЭим Автоматизация"
Расходомеры ОАО "АБС ЗЭим Автоматизация"
Компания была основана в 1958 году. Приоритетным направлением является производство оборудования с высокой степенью автоматизации, которое позволяет быстро перестраивать производство под новую продукцию, оперативно реагировать на спрос клиентов. Открытое акционерное общество «АБС ЗЭиМ Автоматизация» сотрудничает с ведущими отечественными научно-исследовательскими институтами, проектными институтами и конструкторскими бюро, это позволяет поддерживать высокий уровень разработок и технологических решений.
Предприятие имеет репутацию поставщика надежной техники, которая подтверждена результатами длительной и безотказной эксплуатации на объектах тепловой и атомной энергетики, металлургии, нефтегазовой, химической и других отраслей промышленности.

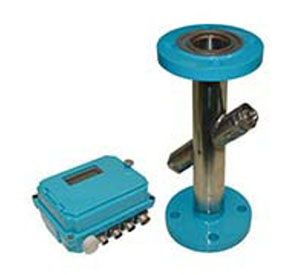

Ультразвуковой расходомер UFM 001

Описание серии
Серия UFM001 представлена прибором, который имеет два варианта исполнения:
• Для Dу от 50 до 200 мм с ультразвуковым преобразователем расхода
• Для Dу более 200 мм с пьезоэлектрическими преобразователями

В состав прибора входят:
• электронный блог
• ультразвуковой преобразователь (Для Dу от 50 до 200 мм)
• пьезоэлектрические преобразователи (Для Dу более 200 мм)
• соединительные кабели

Принципы измерения
Принцип измерения прибора основан на методе прямых измерений разности времени при прохождении ультразвука в воде от одного преобразователя к другому в прямом и обратном направлении.
Электрические импульсы с электронного блока поступают поочередно то на один, то на другой преобразователь. Входящий в состав электронного блока микропроцессор на основании введенных в его память данных о диаметре трубопровода, расстояния между преобразователями и измерений разности времени прохождения ультразвука в воде по потоку и против потока вычисляет расход и объем воды.
Результаты измерений расхода и объёма выводится на жидкокристаллический экран электронного блока в виде частоты следования импульсов и электрического тока, величина которых пропорциональна расходу.

Пределы измерения расхода и давления
Технические характеристики:
• давление воды не более 1,6 МПа (Для Dу от 50 до 200 мм)
• давление воды не более 2,5 МПа (Для Dу более 200 мм)
• температура рабочей жидкости: 4 – 100°C
• cсодержание твердых и газообразных веществ не более 5 %

Пределы измерения расхода жидкости:
Условный диаметр, ммРасход, Q, м3/ч
Qmax
Qmin
t воды ≤ 80 C
Qmin
t воды ≥ 80 C
50852,51,3
651443,31,6
8021842
10034052,3
1507657,52,8
2001360105
1600870005025
Наибольший расход Qmax определяется:

Наименьший расход определяется:
- при температуре жидкости до 80°С:1.jpg
- при температуре жидкости более 80°С:1.jpg

Назначение
Счетчик предназначен для измерения расхода и объема воды и других жидкостей, которые протекают по напорным и полностью заполненным по сечению трубопроводам.
Ультразвуковой расходомер-счетчик UFM 003

Описание серии
Серия UFM 003 представлена одним прибором. Расходомер включает:
электронный микропроцессорный вычислительный блок
ультразвуковой преобразователь расхода
соединительный высокочастотный кабель.
Позволяет проводить измерения расхода, объема рабочей жидкости и время наработки. Измеряемые и программируемые параметры сохраняются при отключении электрического питания.

Принципы измерения
Принцип измерения прибора основан на методе прямых измерений разности времени при прохождении ультразвука в воде от одного пьезоэлектрического преобразователя к другому в прямом и обратном направлении.
Электрические импульсы с электронного блока поступают поочередно то на один, то на другой преобразователь. Входящий в состав электронного блока микропроцессор на основании введенных в его память данных о диаметре трубопровода, расстояния между пьезоэлектрическими преобразователями и измерений разности времени прохождения ультразвука в воде по потоку и против потока вычисляет расход и объем воды.
Результаты измерений расхода и объёма выводится на жидкокристаллический экран электронного блока в виде частоты следования импульсов и электрического тока, величина которых пропорциональна расходу.

Пределы измерения расхода и давления
Некоторые технические характеристики:
максимальная скорость потока воды: 7,5 м/с
температура жидкости: 5 – 150 °C
рабочее давление: не более 1,6 Мпа
содержание твердых и газообразных веществ: не более 1%

Пределы измерения расхода:
Условный диаметр
Dу, мм
Предел измерения расхода
Q наим, м3/ч
Q мах, м3/ч
150,034,5
200,057
250,0711
320,118
400,1630
Назначение
Счетчик предназначен для измерения расхода и объема горячей и холодной воды и других жидкостей, которые протекают по напорным и полностью заполненным по сечению трубопроводам.
Ультразвуковой расходомер UFM 001 ExiallC

Описание серии
Серия UFM001 ExiallC представлена прибором, который имеет два варианта исполнения:
Для Dу от 50 до 200 мм с ультразвуковым преобразователем расхода
Для Dу более 200 мм с пьезоэлектрическими преобразователями

В состав прибора входят:
электронный блог
ультразвуковой преобразователь (Для Dу от 50 до 200 мм)
пьезоэлектрические преобразователи (Для Dу более 200 мм)
соединительные кабели

Принципы измерения
Принцип измерения прибора основан на методе прямых измерений разности времени при прохождении ультразвука в воде от одного преобразователя к другому в прямом и обратном направлении.
Электрические импульсы с электронного блока поступают поочередно то на один, то на другой преобразователь. Входящий в состав электронного блока микропроцессор на основании введенных в его память данных о диаметре трубопровода, расстояния между преобразователями и измерений разности времени прохождения ультразвука в воде по потоку и против потока вычисляет расход и объем воды. Частоты следования импульсов и электрического тока пропорциональна расходу.

Пределы измерения расхода и давление
давление воды не более 1,6 МПа (Для Dу от 50 до 200 мм)
давление воды не более 2,5 МПа (Для Dу более 200 мм)
температура рабочей жидкости: 4 – 100°C
Наибольший расход Qmax определяется:

наименьший расход определяется:
- при температуре жидкости до 80°С:1.jpg
- при температуре жидкости более 80°С:1.jpg
содержание твердых и газообразных веществ не более 5 %

Назначение
Расходомер – счетчики ультразвуковой UFM001 ExiallC предназначен для измерений объемного расхода и суммарного объема звукопроводящих жидкостей, для контроля и учета (в том числе, ком­мерческого).

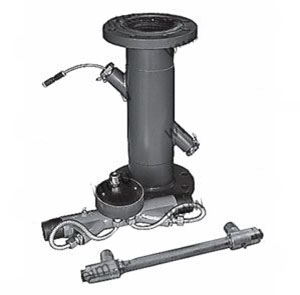

Расходомер ультразвуковой UFM 001 КСАТО 361Н (UFM 001M)


Описание серии
Серия КСАТО 361Н представлена прибором, который имеет два варианта исполнения:
• B-l: в комплекте с одним или двумя преобразователями расхода диаметром Dy от 6 до 300 мм
• В-2: в комплекте с двумя или четырьмя преобразователями расхода, которые устанавливаются непосредственно на одном или двух мерных участках трубопроводов с диаметрами Dy от 200 до 3000 мм.

Принципы измерения
Принцип измерения прибора основан на методе прямых измерений разности времени при прохождении ультразвука в воде от одного пьезоэлектрического преобразователя к другому в прямом и обратном направлении.
Электрические импульсы с электронного блока поступают поочередно то на один, то на другой преобразователь. Входящий в состав электронного блока микропроцессор на основании введенных в его память данных о диаметре трубопровода, расстояния между пьезоэлектрическими преобразователями и измерений разности времени прохождения ультразвука в воде по потоку и против потока вычисляет расход и объем воды.
Результаты измерений расхода и объёма выводится на жидкокристаллический экран электронного блока в виде частоты следования импульсов и электрического тока, величина которых пропорциональна расходу.

Пределы измерения расхода и давления
Технические характеристики:
давление воды не более 2,5 МПа
температура рабочей жидкости: 0 – 150°C
содержание газообразных примесей: не более 10%
содержание механических примесей: не более 5%
скорость потока в трубопроводе: не более 20 м/с
диапазон измерения объемного расхода: 1 – 250 м3/ч

Назначение
Счетчик предназначен для измерения расхода и объема воды и других жидкостей, которые протекают по напорным и полностью заполненным по сечению трубопроводам.

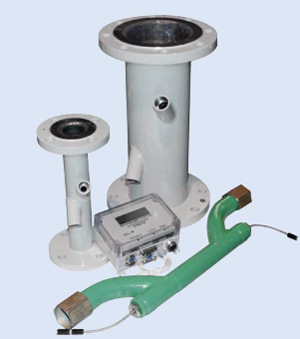

Ультразвуковой расходомер UFM 001 КСАТО 361В


Описание серии
Серия КСАТО 361В представлена одним прибором, который включает в себя:
Преобразователь расхода (с измерительной секцией, на которую устанавливается участок с пьезопреобразователями)
блок первичного преобразования
соединительная штанга
блок регистрации расхода (выносной с устройством индикации и источником питания)
искробезопасные кабели связи и питания

Принципы измерения
Принцип измерения прибора основан на методе прямых измерений разности времени при прохождении ультразвука в воде от одного пьезоэлектрического преобразователя к другому в прямом и обратном направлении.
Электрические импульсы с электронного блока поступают поочередно то на один, то на другой преобразователь. Входящий в состав электронного блока микропроцессор на основании введенных в его память данных о диаметре трубопровода, расстояния между пьезоэлектрическими преобразователями и измерений разности времени прохождения ультразвука в воде по потоку и против потока вычисляет расход и объем воды.
Результаты измерений расхода и объёма выводится на жидкокристаллический экран электронного блока в виде частоты следования импульсов и электрического тока, величина которых пропорциональна расходу.

Пределы измерения расхода и давления
Технические характеристики:
давление воды не более 20 МПа
температура рабочей жидкости: -4 – 65°C
содержание газообразных примесей: не более 5%
содержание механических примесей: не более 20 г/л
степень минерализации: не более 200 г/л
скорость потока в трубопроводе: не более 12 м/с
допустимый условный диаметр, Dу: 40 – 3000 мм
диапазон измерения объемного расхода: 1,5 – 2000 м3/ч

Назначение
Ультразвуковой счётчик-расходомер UFM 001 КСАТО 361В предназначен для измерения объёмного расхода и контроля текучих сред в напорных трубопроводах высокого давления.
Может быть использован:
на предприятиях нефтедобывающей отрасли в системах поддержания пластового давления (СППД).
в сетях водоснабжения и отведения промышленных предприятий и объектов коммунального хозяйства.
на линиях водоснабжения в химической, металлургической и легкой промышленности
Рабочая жидкость:
минерализованная вода с сероводородом, агрессивная, под высоким давлением (в т.ч. с различными газообразными и твердыми включениями)
