Компания "НГМ-Массомер" – российский производитель высокоточных счетчиков-расходомеров массовых Штрай-Масс.

ООО «Промышленные измерения и автоматизация» - эксклюзивный торговый представитель компании «НГМ-Массомер» в РФ и странах СНГ.

Телефон: +7(495) 241-44-20 (приемная)

Е-mail: office@ogmm.ru

Сайт: www.ogmm.ru

Компания «НГМ-Массомер» - ведущий российский разработчик и производитель современных высокоточных счетчиков-расходомеров массовых кориолисового типа Штрай-Масс. На предприятии осуществляется полный цикл производства. Предприятие оснащено современным оборудованием; осуществляется входной, операционный и технологический контроль. Вся продукция проходит первичную поверку на собственной проливочной установке. Также компания оказывает услуги по шеф-монтажу и проведению пуско-наладочных работ на объекте заказчика. Для работы с приборами компания может провести обучение специалистов как на объекте заказчика, так и учебном центре на территории предприятия. За долгие годы работы компанией накоплен большой инженерный и производственный опыт, обеспечивающий разработку, конструирование и выпуск качественных высокоточных массовых расходомеров.

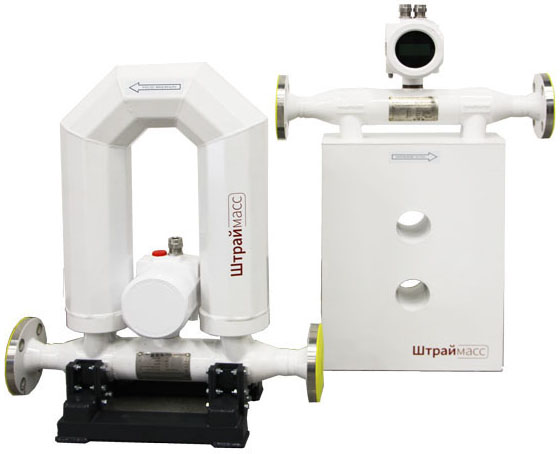

Массовый расходомер Штрай-Масс

Счетчики-расходомеры массовые «Штрай Масс» (далее расходомеры) предназначены для измерений следующих параметров среды, протекающей по трубопроводу:

· массового и объемного расходов, массы и объема, плотности, температуры жидкости;

· массового расхода, массы и температуры газа.

Наши расходомеры имеют конструктивное исполнение компактное и раздельное, комплектуется индикатором, работают по протоколам связи: 4-20mA+HART, 485-RTUModbus, Генератор импульсов. Точность измерителей любого типоразмера может быть 0.1%, 0.2%, 0.5% от измеряемой величины.

Как производитель, мы готовы предложить конструктивное исполнение для замены расходомеров других производителей фланец-в-фланец.

Приборы компании могут применяться как для классических измерений нефти и нефтепродуктов так и для газов, различных других жидкостей, в пищевой, фармацевтической, химической и других областях.

Хорошие показатели стабильности приборов позволяют приборам компании быть использованными на применениях как эталонные счетчики в проливных установках, СИКН, лабораторных измерительных устройствах.

Метрологические характеристики

Наименование характеристики	Значение
Условный проход измерительной части вибрационного преобразователя, DN	от 6 до 200
Класс точности δ0	0,1	0,2	0,5
Переходный расход Qпер.,кг/ч	100·Δ0/δ0;
Пределы допускаемой основной относительной погрешности измерений массового расхода и массы жидкости δм, % - при расходе от Qпер до Qнаиб. ж - при расходе менее Qпер	±0,1 1) ±100·Δ0/Qi 2)	±0,2 1) ±100·Δ0/Qi 3)	±0,5 ±100·Δ0/Qi 4)
Пределы допускаемой основной относительной погрешности измерений объема жидкости δV, %	где ρ - измеренное значение плотности среды
Пределы допускаемой основной относительной погрешности измерений массового расхода и массы газа δм.г, %:	±(0,4+100·Δ0/Qi) 1)	±(0,4+100·Δ0/Qi) 2)	±(0,4+100·Δ0/Qi) 3)
Диапазон измерений плотности, кг/м3	от 500 до 2000
Пределы допускаемой основной абсолютной погрешности измерений плотности Δρ, кг/м3	±0,5	±1	±1
Диапазон измерений температуры среды, °С	от -60 до +180
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±0,5
Диапазон рабочего давления измеряемой среды, МПа	от 0,1 до 32,0
1) При поверке расходомеров на месте эксплуатации устанавливаются пределы допускаемой основной относительной погрешности ±0,2 % или ±0,25 % 2) Qi – измеряемый расход среды, кг/ч, Δ0 – погрешность нуля для класса точности 0,1; 3) Δ0 – погрешность нуля для класса точности 0,2; 4) Δ0 – погрешность нуля для класса точности 0,5.

Номинальные расходы и погрешности нуля в зависимости от диаметра условного прохода измерительной части

DN	Погрешность нуля Δ0 в зависимости от класса точности, не более, кг/ч			Qнаиб.ж 1), т/ч	Qном.ж 2), т/ч	Qном.г 3), м3/ч	Qном.г 4), м3/ч
DN	δ0=0,1	δ0=0,2	δ0=0,5	Qнаиб.ж 1), т/ч	Qном.ж 2), т/ч	Qном.г 3), м3/ч	Qном.г 4), м3/ч
6	0,048	0,096	0,24	1,3	0,94	23	85
8	0,097	0,194	0,485	3,0	2,1	43	175
10	0,14	0,28	0,7	4,0	2,8	81	310
20	0,41	0,82	2.05	11,8	8,3	204	774
40	1,1	2,2	5,5	35,5	25	919	3535
50	2,2	4,4	11	63,9	45	1907	7249
80	6,8	13,6	34	213,0	150	6018	22877
100	14	28	70	400,4	282	22074	83062
150	19	38	95	560,9	402,0	30088	113218
200	35	70	165	1043,0	740,0	41054	137012
1) Qнаиб.ж – наибольший расход – величина массового расхода жидкости (воды) при котором потери давления на расходомере не превышают 0,2 МПа. 2) Qном.ж – номинальный расход – величина массового расхода жидкости (воды) при котором потери давления на расходомере не превышают 0,1 МПа. 3) Qном.г – объемный расход воздуха, приведенный к стандартным условиям, при перепаде давления на ППВ 0,068 МПа и давлении на его входе 0,68 МПа. 4) Qном.г – объемный расход воздуха, приведенный к стандартным условиям, при перепаде давления на ППВ 0,334 МПа и давлении на его входе 3,4 МПа.

Технические характеристики

Наименование характеристики	Значение
Выходные сигналы: - частотно-импульсный масштабируемый (при наличии адаптера), Гц аналоговый токовый, мА - цифровой	от 0 до 10000; от 4 до 20 + HART RS-485 (Modbus RTU)
Условия эксплуатации: - температура окружающей среды, °С · ППВ · ЭБП	от -50 до +125 от -40 до +70
- относительная влажность воздуха при температуре +35 °С, %, не более	95
- атмосферное давление, кПа	от 84 до 106,7
Ех-маркировка счетчиков-расходомеров во взрывозащищенном исполнении в соответствии с ГОСТ IEC 60079-14-2011: - ППВ - ЭБП (для исполнений -01, -02, -03)	1Ех ib IIC T6…T3 Gb Х; 1Ех d [ib] IIC T6 Gb X;
Параметры питания: - напряжение, В - потребляемая мощность, Вт, не более	24,0±2,4 15
Степень защиты от проникновения пыли, посторонних тел и воды - ППВ - ЭБП (для исполнений -01, -02, -03)	IР67 IР65
Назначенный срок службы, лет	20
Средняя наработка на отказ, ч	150000
