Типы расходомеров
Винтовые расходомеры

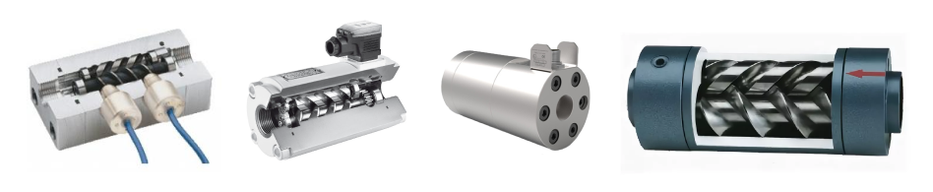

Винтовые расходомеры применяются для контроля и проведения измерений жидкого потока (рисунок 1). Принцип действия расходомера основан на измерении количества оборотов винтов, вращающихся под действием потока жидкости.
Винтовые расходомеры применяются для определения расхода вязких жидкостей (1…5x103 мм2/с) с неабразивными свойствами и отвечают высоким требованиям к точности, надежности и стоимости.

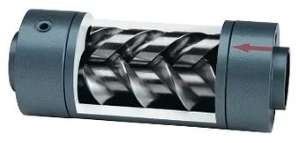

Основными составными частями данных расходомеров являются 2 винта. Корпус и винты образуют точный объем для измерения потока жидкости. Измеряемый поток проходит непосредственно через устройство. Винты устойчивы к значительным нагрузкам и их вращение слабо влияет на поток и не изменяет его направления. Действующий по оси поток приводит во вращение винты, которое потом преобразуется в частотный сигнал. На входе и выходе в винтовой расходомер нет необходимости в прямых участках трубопровода. Возможен монтаж коленчатых патрубков и тройников, что не повлияет на точность проводимых измерений.
Преимущества винтовых расходомеров:
1) Точность измерения. Винтовые расходомеры обладают незначительной погрешностью: ± 0,1% от деления в шкале и при этом большим диапазоном расхода и вязкости. Могут воспроизводить с точностью ± 0,01%. Долгий срок службы и стабильность показаний во времени показывают, что прочность и точность не являются взаимоисключающими понятиями.
2) Невысокий уровень шума.
3) Понятный принцип функционирования и технология проведения измерений.
4) Большой срок эксплуатации.
Винтовые расходомеры нашли свое применение для определения расхода различных жидкостей: с вязкостью от незначительной, как кислоты и щелочи, до значительной, как битумы.
Чаще всего используются для определения расхода лакокрасочных изделий и клеев, а также применяют там, где необходимо проводить дозировку различных жидкостей и при нефтепереработке.
Диапазон измерений: расход 0,001… 1000 л/мин, максимальной давление 400 бар, температура поток до +150°C.
