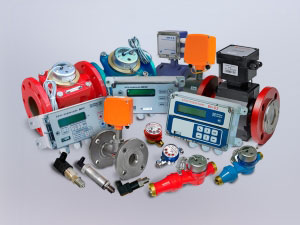

Расходомеры НПФ Теплоком
Каталоги продукции
ЗАО «НПФ Теплоком» – производственная компания Холдинга «Теплоком»
Она разрабатывает и производит оборудование для учета энергоресурсов и энергосбережения, а также технические решения, которые используются во всех регионах России в мероприятиях по реализации Федерального закона «Об энергосбережении и повышении энергоэффективности».
Ежегодно компания «Теплоком» выпускает более 200 000 единиц оборудования.

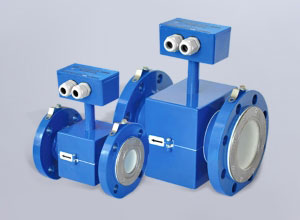

Преобразователь расхода электромагнитный (ПРЭМ)
ПРЭМ – прибор, предназначенный для преобразования объемного расхода и объема электропроводных жидкостей в их показания. ПРЭМ служит для регистрации и представления результатов измерений объемного расхода и объема электропроводных жидкостей в их показания, регистрации этих показаний и представления результатов измерений на внешние устройства (тепловычислители, регуляторы, устройства централизованного контроля и другие вторичные приборы).
Область применения
Преобразователь расхода электромагнитный предназначен для применения на объектах теплоэнергетического комплекса, на промышленных предприятиях и в жилищно-коммунальном хозяйстве.
Общие особенности ПРЭМ
• Единый тип (модификаций ПРЭМ не существует).
• Три класса исполнения с различными динамическими диапазонами B1, C1, D.
• Различные динамические диапазоны в прямом и обратном направлениях.
• Дополнительный токовый выход или интерфейс RS 485.
• Числоимпульсные выходы имеют несколько режимов (реверсивный, с учетом направления потока; компаратор; индикатор ошибки измерения), настраиваемых при заказе; по умолчанию устанавливается реверсивный режим.
Конструктивные особенности ПРЭМ
• Исполнения: «сэндвич» или фланцевое.
• Наличие стрелки на корпусе, указывающей прямое направление потока.
• ПРЭМ может быть оборудован встроенным индикатором для отображения результатов измерений.
Защита от несанкционированного вмешательства
• ПРЭМ имеет аппаратную защиту от несанкционированного изменения калибровочных коэффициентов.
• Ограничен доступ к изменению настроечных параметров ПРЭМ.
• Вес импульса неизменен (устанавливается изготовителем при заказе).
Эксплуатационные характеристики
Преобразователи ПРЭМ используются при измерении расхода объема воды и других однородных жидкостей с удельной электропроводимостью от 10-3 до 10 cм/м.
Приборы предназначены для эксплуатации при воздействии на них следующих внешних факторов:
• Измеряемой среды, неагрессивной к материалу внутреннего покрытия трубы – фторопласту Ф4 и электродов – стали 12Х18Н10Т;
• Температуры измеряемой среды в диапазоне от 0 до +150°C;
• Температуры окружающей среды от -10 до +50°С;
• Рабочее давление измеряемой среды до 1,6 МПа.
Питание преобразователей осуществляется от источника постоянного тока с номинальным напряжением 12 В с мощностью 5 Вт.
Минимальная длина прямых участков трубопровода до и после преобразователя – 2 Ду.
Метрологические характеристики
Диаметры условных проходов (Ду) преобразователей и соответствующие им максимальные значения расходов (Qmaх) независимо от направления потока измеряемой среды соответствуют значениям, приведенным в таблице.
Ду, мм | Q max 1 | Q max 2* |
20 | 12 | 6,0 |
32 | 30 | 15 |
40 | 45 | 22,5 |
50 | 72 | 36 |
65 | 120 | 60 |
80 | 180 | 90 |
100 | 280 | 140 |
150 | 630 | 315 |
* - По заказу потребителя (соответствует скорости потока 5 м/с). |
Переходные (Q1, Q2) и минимальные (Qmin) значения расходов в зависимости от класса преобразователя и направления потока измеряемой среды определяются из соотношений.
Класс | Значения расхода при направлении потока измеряемой среды | ||||
обратном | прямом | обратном | прямом | обратном и прямом | |
Qо min | Qп min | Qо 2 | Qп 2 | Q1 | |
B1 | - | Qmax1/625 | Qmax1/150 | Qmax1/450 | Qmax1/100 |
C1 | - | Qmax1/625 | Qmax1/150 | Qmax1/250 | Qmax1/100 |
D | Qmax1/375 | Qmax1/375 | Qmax1/150 | Qmax1/150 | Qmax1/100 |
Пределы допускаемой относительной погрешности при преобразовании расхода и объема в импульсный и цифровой сигналы, а также при представлении измеряемых величин посредством табло в зависимости от диапазона измерений соответствуют значениям.
Класс | Пределы погрешности в диапазоне измерений расхода, % | ||
Qп(о)min…Qп(о)2 | Qп(о)2…Q1 | Q1…Qmax1(2) | |
B1, C1, D | ± 5,0 | ± 2,0 | ± 1,0 |
Выходные сигналы
• один или два числоимпульсных сигнала;
• токовый сигнал в диапазоне изменения тока (4-20) мА, пропорциональный измеренному расходу;
• цифровой сигнал в стандарте интерфейса RS485 или RS232.
Гарантийные срок эксплуатации приборов, выпускаемых до 01.01.2009 года, составляет 2 года.
На приборы, выпускаемые после этой даты, производитель дает гарантию 4 года.
МастерФлоу

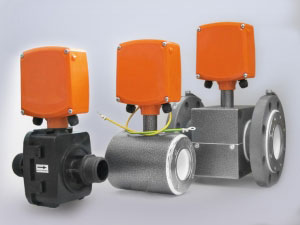

Преобразователи расхода электромагнитные МастерФлоу предназначены для преобразования расхода (объема) холодной или горячей воды, а также других жидкостей (по согласованию с предприятием-изготовителем) с удельной электропроводностью не менее 10-3 См/м в электрические сигналы: частотный, импульсный или токовый. Применяются для измерения расхода и учета потребления количества жидкости в наполненных напорных трубопроводах систем водо- и теплоснабжения, с содержанием воздуха или взвешенных частиц не более 1%.
Преобразователи могут использоваться в качестве первичного прибора в комплекте с тепловычислителем в составе теплосчетчика, с вторичным прибором в составе счетчика - расходомера, а также в автоматизированных системах сбора данных, контроля и регулирования технологических процессов.
МФ класса Э могут использоваться в составе расходомерного оборудования в качестве технологических или измерительных преобразователей.
· Широкий типоразмерный ряд приборов.
· Диапазон измерения расхода 1:2000(класс Г,Д,Е), 1:500(класс В), 1:250(класс Б, Б2), высокий класс точности во всем диапазоне, стабильность характеристик в ходе эксплуатации.
· Возможность продолжительной работы в тяжелых условиях (повышенная влажность, вибрации, высокая температура), высокая ремонтопригодность.
· Установка как на горизонтальных, так и на вертикальных участках трубопроводов.
· Малая длина прямых участков трубопровода (2Ду до и после преобразователя).
· Отсутствие у преобразователей расхода дополнительного гидравлического сопротивления потоку.
· Встроенный интерфейс RS-232 для вывода измеренных значений параметров (или по отдельному заказу RS-485).
· Низкая восприимчивость к изменению физико-химических свойств измеряемой среды.
· Отсутствие температурной погрешности измерения расходов.
· Межповерочный интервал 4 года.
· Доступная цена.
· Температура окружающего воздуха, от -10°С до +50°С;
· Относительная влажность воздуха, не более 95%;
· Напряженность переменного, частотой 50 Гц внешнего магнитного поля, не более, 400 А/м.
Степень защиты преобразователей IP65 по ГОСТ 14254. Устойчивость к климатическим воздействиям - группа С3 по ГОСТ Р 52931. Устойчивость к механическим воздействиям - вибропрочное и виброустойчивое исполнение группы N1 по ГОСТ Р 52931.
Питание преобразователей осуществляется от внешнего стабилизированного источника постоянного тока с напряжением 12 В, потребляемая мощность не более 7,5 Вт.
Порог чувствительности (gпор), значения минимального (gмин), переходных (gп1 и gп2) и максимального (gмакс) расходов в зависимости от диаметра условного прохода (Ду) и класса преобразователя. Классы Г,Д,Е - диапазон измерения расхода 1:2000, класс В - диапазон измерения расхода 1:500, классы Б, Б2 - диапазон измерения расхода 1:250, класс Э - диапазон измерения расхода 1:10 или 1:100.
Технические характеристики
Ду, мм | Класс | Расход, м3/ч | ||||
gпор | gмин | gп1 | gп2 | gмакс | ||
15 | Б, Б2 | 0,01 | 0,02 | 0,033 | 0,05 | 5 |
В | 0,007 | 0,013 | 0,026 | 0,043 | 6,5 | |
Э | 0,004 | 0,04 | 0,4 | - | 4 | |
20 | Б, Б2 | 0,02 | 0,04 | 0,067 | 0,1 | 10 |
В | 0,0125 | 0,025 | 0,05 | 0,0833 | 12,5 | |
Г | 0,0025 | 0,005 | 0,02 | 0,04 | 10 | |
Д | 0,0025 | 0,005 | 0,01 | 0,02 | 10 | |
Е | 0,0025 | 0,005 | - | 0,01 | 10 | |
Э | 0,008 | 0,08 | 0,8 | - | 8 | |
25 | Б, Б2 | 0,036 | 0,072 | 0,12 | 0,18 | 18 |
В | 0,02 | 0,04 | 0,08 | 0,13 | 20 | |
Э | 0,015 | 0,15 | 1,5 | - | 15 | |
32 | Б, Б2 | 0,06 | 0,12 | 0,2 | 0,3 | 30 |
В | 0,038 | 0,076 | 0,152 | 0,2533 | 38 | |
Г | 0,0075 | 0,015 | 0,06 | 0,12 | 30 | |
Д | 0,0075 | 0,015 | 0,03 | 0,06 | 30 | |
Е | 0,0075 | 0,015 | - | 0,03 | 30 | |
Э | 0,024 | 0,24 | 2,4 | - | 24 | |
40 | Б, Б2 | 0,09 | 0,18 | 0,300 | 0,45 | 45 |
В | 0,055 | 0,11 | 0,22 | 0,367 | 55 | |
Э | 0,035 | 0,35 | 3,5 | - | 35 | |
50 | Б, Б2 | 0,15 | 0,3 | 0,5 | 0,75 | 75 |
В | 0,08 | 0,16 | 0,32 | 0,53 | 80 | |
Г | 0,019 | 0,038 | 0,15 | 0,3 | 75 | |
Д | 0,019 | 0,038 | 0,075 | 0,15 | 75 | |
Е | 0,019 | 0,038 | - | 0,075 | 75 | |
Э | 0,06 | 0,6 | 6 | - | 60 | |
65 | Б, Б2 | 0,24 | 0,48 | 0,8 | 1,2 | 120 |
В | 0,13 | 0,26 | 0,52 | 0,87 | 130 | |
Э | 0,1 | 1 | 10 | - | 100 | |
80 | Б, Б2 | 0,36 | 0,72 | 1,2 | 1,8 | 180 |
В | 0,2 | 0,4 | 0,8 | 1,33 | 200 | |
Э | 0,15 | 1,5 | 15 | - | 150 | |
100 | Б, Б2 | 0,6 | 1,2 | 2 | 3 | 300 |
В | 0,36 | 0,72 | 1,44 | 2,4 | 360 | |
Э | 0,24 | 2,4 | 24 | - | 240 | |
150 | Б, Б2 | 1,14 | 2,28 | 3,8 | 5,7 | 570 |
В | 0,62 | 1,24 | 2,48 | 4,13 | 620 | |
Э | 0,46 | 4,6 | 46 | - | 460 | |
200 | Б, Б2 | 2 | 4 | 6,? | 10 | 1000 |
В | 1,1 | 2,2 | 4,4 | 7,3 | 1100 | |
Э | 0,8 | 8 | 80 | - | 800 | |
300 | Б, Б2 | 5 | 10 | 16,7 | 25 | 2500 |
В | 2,5 | 5 | 10 | 16,7 | 2500 | |
Э | 2 | 20 | 200 | - | 2000 |
Цена импульса на импульсном выходе оговаривается при заказе изделия и выбирается из ряда в соответствии с таблицей ниже.
Ду, мм | 15 | 20, 25 | 32, 40, 50 | 65, 80 | 100, 150, 200, 300 |
Цена импульса, м3/имп | 0,000005 | 0,00001 | 0,00005 | 0,0001 | 0,0005 |
0,00001 | 0,00005 | 0,0001 | 0,0005 | 0,001 | |
0,00005 | 0,0001 | 0,0005 | 0,001 | 0,005 | |
0,0001 | 0,0005 | 0,001 | 0,005 | 0,01 | |
0,0005 | 0,001 | 0,005 | 0,01 | 0,05 | |
0,001 | 0,005 | 0,01 | 0,05 | 0,1 | |
0,005 | 0,01 | 0,05 | 0,1 | 0,5 | |
0,01 | 0,05 | 0,1 | 0,5 | 1 |
Длительности выходного импульса (мс) в зависимости от его цены и Ду МФ.
Цена импульса, м3/имп | Диаметры условного прохода (Ду), мм | |||||||||||
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 300 | |
0,000005 | 0,8 | - | - | - | - | - | - | - | - | - | - | - |
0,00001 | 2,4 | 0,8 | 0,8 | - | - | - | - | - | - | - | - | - |
0,00005 | 13,6 | 7,2 | 4 | 1,6 | 1,6 | 0,8 | - | - | - | - | - | - |
0,0001 | 27,2 | 14,4 | 8,8 | 4 | 3,2 | 1,6 | 0,8 | 0,8 | - | - | - | - |
0,0005 | 138,4 | 72 | 44,8 | 23,2 | 16 | 11,2 | 6,4 | 4 | 2,4 | 0,8 | 0,8 | - |
0,001 | 200 | 144 | 89,6 | 47,2 | 32 | 200 | 13,6 | 8,8 | 4,8 | 2,4 | 1,6 | 0,8 |
0,005 | 200 | 200 | 200 | 200 | 163,2 | 200 | 68,8 | 44,8 | 24,8 | 14,4 | 8 | 3,2 |
0,01 | 200 | 200 | 200 | 200 | 200 | 200 | 138,4 | 89,6 | 49,6 | 28,8 | 16 | 7,2 |
0,05 | - | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 144,8 | 81,6 | 36 |
0,1 | - | - | - | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 163,2 | 72 |
0,5 | - | - | - | - | - | - | 200 | 200 | 200 | 200 | 200 | 200 |
1 | - | - | - | - | - | - | - | - | 200 | 200 | 200 | 200 |
Метрологические характеристики преобразователей в зависимости от диапазона расходов и класса.
Наименование характеристики | Класс | Диапазон расходов | ||
gмин … gпер1 | gпер1 … gпер2 | gпер2 … gмакс | ||
Пределы допускаемой относительной погрешности, % - преобразования объема в количество выходных импульсов; - преобразования расхода в частоту выходного сигнала; - измерений объема и объемного расхода при отображении на индикаторе МФ исполнений «И» | Б, В, Г, Д | ±3 | ±2 | ±1 |
Б2 | ±3 | ±2 | ||
Е | ±2 | ±1 | ||
Э* | ±0,5 | ±0,25 |
* Преобразователи класса Э с диапазонов расходов gмин = gмакс/10 и допускаемой погрешностью ±0,25 % могут поставляться по отдельному заказу.
Технические характеристики:
Диапазон температур рабочей среды, °C: 0,5÷150.
Избыточное давление рабочей среды, МПа, не более: 1,6 или 2,5.
Устойчивость к внешнему (50 Гц) магнитному полю напряженностью, А/м: до 400.
Гидравлические потери на номинальном (0,5gмакс) расходе, МПа, не более: 0,005.
Средний срок службы преобразователей, лет, не менее: 12.

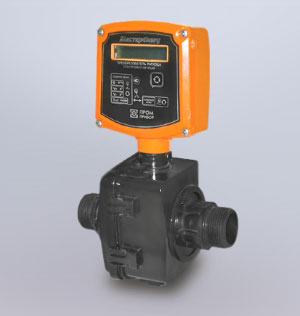

Преобразователь расхода электромагнитный МастерФлоу с индикацией (МФ-И)
Преобразователь расхода МФ-И предназначен для преобразования расхода (объема) холодной или горячей воды, а также других жидкостей с удельной электропроводностью не менее 10-3 См/м в выходные электрические сигналы: импульсный, частотный или токовый.
*по согласованию с предприятием-изготовителем.
Область применения - измерение расхода и учет потребления количества жидкости в наполненных напорных трубопроводах систем водо- и теплоснабжения, с содержанием воздуха или взвешенных частиц не более 1%.
МФ-И представляет собой преобразователь расхода с встроенным блоком индикации, отображающим на дисплее измеренные параметры: объемный расход (м3/ч); объем (м3); время работы. Нештатные ситуации отображаются с помощью светодиода. Накопленный объем и время работы архивируются каждый час.
· Широкий типоразмерный ряд приборов.
· Диапазон измерения расхода 1:2000 (класс Г, Д, Е), 1:500 (класс В), 1:250 (класс Б, Б2), высокий класс точности во всем диапазоне, стабильность характеристик в ходе эксплуатации.
· Малая длина прямых участков трубопровода (2Ду до и после преобразователя).
· Отсутствие у преобразователей расхода дополнительного гидравлического сопротивления потоку.
· Низкая восприимчивость к изменению физико-химических свойств измеряемой среды.
· Отсутствие температурной погрешности измерения расходов.
· Межповерочный интервал 4 года.
· Доступная цена.
· Температура окружающего воздуха, от -10°С до +50°С;
· Относительная влажность воздуха, не более 95%;
· Напряженность переменного, частотой 50 Гц внешнего магнитного поля, не более, 400 А/м.
Степень защиты преобразователей IP65 по ГОСТ 14254. Устойчивость к климатическим воздействиям - группа С3 по ГОСТ Р 52931. Устойчивость к механическим воздействиям - вибропрочное и виброустойчивое исполнение группы N1 по ГОСТ Р 52931.
Электропитание МФ осуществляется от внешнего стабилизированного источника постоянного тока с напряжением 12 В, потребляемая мощность не более 7,5 Вт.
Порог чувствительности (gпор), значения минимального (gмин), переходных (gп1 и gп2) и максимального (gмакс) расходов в зависимости от диаметра условного прохода (Ду) и класса преобразователя . Классы Г,Д,Е - диапазон измерения расхода 1:2000, класс В - диапазон измерения расхода 1:500, классы Б, Б2 - диапазон измерения расхода 1:250, класс Э - диапазон измерения расхода 1:10 или 1:100.
Ду, мм | Класс | Расход, м3/ч | ||||
gпор | gмин | gп1 | gп2 | gмакс | ||
15 | Б, Б2 | 0,01 | 0,02 | 0,033 | 0,05 | 5 |
В | 0,007 | 0,013 | 0,026 | 0,043 | 6,5 | |
Э | 0,004 | 0,04 | 0,4 | - | 4 | |
20 | Б, Б2 | 0,02 | 0,04 | 0,067 | 0,1 | 10 |
В | 0,0125 | 0,025 | 0,05 | 0,0833 | 12,5 | |
Г | 0,0025 | 0,005 | 0,02 | 0,04 | 10 | |
Д | 0,0025 | 0,005 | 0,01 | 0,02 | 10 | |
Е | 0,0025 | 0,005 | - | 0,01 | 10 | |
Э | 0,008 | 0,08 | 0,8 | - | 8 | |
25 | Б, Б2 | 0,036 | 0,072 | 0,12 | 0,18 | 18 |
В | 0,02 | 0,04 | 0,08 | 0,13 | 20 | |
Э | 0,015 | 0,15 | 1,5 | - | 15 | |
32 | Б, Б2 | 0,06 | 0,12 | 0,2 | 0,3 | 30 |
В | 0,038 | 0,076 | 0,152 | 0,2533 | 38 | |
Г | 0,0075 | 0,015 | 0,06 | 0,12 | 30 | |
Д | 0,0075 | 0,015 | 0,03 | 0,06 | 30 | |
Е | 0,0075 | 0,015 | - | 0,03 | 30 | |
Э | 0,024 | 0,24 | 2,4 | - | 24 | |
40 | Б, Б2 | 0,09 | 0,18 | 0,300 | 0,45 | 45 |
В | 0,055 | 0,11 | 0,22 | 0,367 | 55 | |
Э | 0,035 | 0,35 | 3,5 | - | 35 | |
50 | Б, Б2 | 0,15 | 0,3 | 0,5 | 0,75 | 75 |
В | 0,08 | 0,16 | 0,32 | 0,53 | 80 | |
Г | 0,019 | 0,038 | 0,15 | 0,3 | 75 | |
Д | 0,019 | 0,038 | 0,075 | 0,15 | 75 | |
Е | 0,019 | 0,038 | - | 0,075 | 75 | |
Э | 0,06 | 0,6 | 6 | - | 60 | |
65 | Б, Б2 | 0,24 | 0,48 | 0,8 | 1,2 | 120 |
В | 0,13 | 0,26 | 0,52 | 0,87 | 130 | |
Э | 0,1 | 1 | 10 | - | 100 | |
80 | Б, Б2 | 0,36 | 0,72 | 1,2 | 1,8 | 180 |
В | 0,2 | 0,4 | 0,8 | 1,33 | 200 | |
Э | 0,15 | 1,5 | 15 | - | 150 | |
100 | Б, Б2 | 0,6 | 1,2 | 2 | 3 | 300 |
В | 0,36 | 0,72 | 1,44 | 2,4 | 360 | |
Э | 0,24 | 2,4 | 24 | - | 240 | |
150 | Б, Б2 | 1,14 | 2,28 | 3,8 | 5,7 | 570 |
В | 0,62 | 1,24 | 2,48 | 4,13 | 620 | |
Э | 0,46 | 4,6 | 46 | - | 460 | |
200 | Б, Б2 | 2 | 4 | 6,? | 10 | 1000 |
В | 1,1 | 2,2 | 4,4 | 7,3 | 1100 | |
Э | 0,8 | 8 | 80 | - | 800 | |
300 | Б, Б2 | 5 | 10 | 16,7 | 25 | 2500 |
В | 2,5 | 5 | 10 | 16,7 | 2500 | |
Э | 2 | 20 | 200 | - | 2000 |
Метрологические характеристики преобразователей в зависимости от диапазона расходов и класса.
Наименование характеристики | Класс | Диапазон расходов | ||
gмин … gпер1 | gпер1 … gпер2 | gпер2 … gмакс | ||
Пределы допускаемой относительной погрешности, % - преобразования объема в количество выходных импульсов; - преобразования расхода в частоту выходного сигнала; - измерений объема и объемного расхода при отображении на индикаторе МФ исполнений «И» | Б, В, Г, Д | ±3 | ±2 | ±1 |
Б2 | ±3 | ±2 | ||
Е | ±2 | ±1 | ||
Э* | ±0,5 | ±0,25 |
Пределы погрешности при измерении времени, % ±0,05

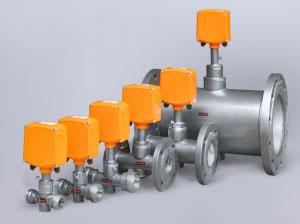

Преобразователь расхода вихревой электромагнитный ВПС
Преобразователь расхода вихревой электромагнитный ВПС предназначен для преобразования расхода (объема) холодной или горячей воды, а также других жидкостей с удельной электропроводностью не менее 2×10-3 (См/м) в выходные электрические сигналы: частотный или импульсный.
Применяется для учета потребления количества жидкости в наполненных напорных трубопроводах систем водо- и теплоснабжения для технологических целей и учетно-расчетных операций в составе теплосчетчиков, счетчиков-расходомеров, а также автоматизированных систем сбора данных, контроля и регулирования технологических процессов.
В зависимости от рабочего диапазона расходов преобразователи подразделяются на три группы: ВПС1 с диапазоном 1:100; ВПС2 с диапазоном 1:50 и ВПС3 с диапазоном 1:25.
· Широкий типоразмерный ряд приборов (Ду 20…Ду200).
· Диапазон измерения расхода 1:100 (для ВПС1), высокий класс точности во всем диапазоне, стабильность характеристик в ходе эксплуатации.
· Отсутствие трущихся и перемещающихся частей.
· Возможность продолжительной работы в тяжелых условиях (повышенная влажность, вибрации, высокая температура), высокая ремонтопригодность.
· Наличие температурной коррекции выходного сигнала.
· Повышенная стабильность работы на малых расходах.
· Наличие интерфейса, позволяющего производить тестирование преобразователя без вскрытия прибора.
· Установка как на горизонтальных, так и на вертикальных участках трубопроводов.
· Наличие модификаций с автономным питанием.
· Межповерочный интервал 4 года, возможность периодической поверки беспроливным методом.
· Наличие гигиенического сертификата.
· Доступная цена.
Группа | 1 | 2 | 3 | |||||||||
Ду, мм | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
ВПС1 (1:100) | Минимальный расход, м 3 /ч | 0,1 | 0,15 | 0,2 | 0,3 | 0,5 | 0,8 | 1,5 | 2 | - | 5 | - |
Переходный расход, м 3 /ч | 0,2 | 0,3 | 0,4 | 0,6 | 1 | 1,6 | 3 | 4 | - | 10 | - | |
Максимальный расход, м 3 /ч | 10 | 15 | 20 | 30 | 50 | 80 | 150 | 200 | - | 500 | - | |
ВПС2 (1: 50 ) | Минимальный расход, м 3 /ч | 0,2 | 0,3 | 0,4 | 0,6 | 1 | 1,6 | 3 | 4 | - | 10 | - |
Максимальный расход, м 3 /ч | 10 | 15 | 20 | 30 | 50 | 80 | 150 | 200 | - | 500 | - | |
ВПС3 (1: 25 ) | Минимальный расход, м 3 /ч | - | - | - | - | - | - | - | - | 6,3 | - | 25 |
Максимальный расход, м 3 /ч | - | - | - | - | - | - | - | - | 160 | - | 630 | |
Строительная длина, м | 0,11 | 0,11 | 0,14 | 0,17 | 0,18 | 0,2 | 0,23 | 0,27 | 0,3 | 0,37 | 0,45 | |
Цена импульса на импульсном выходе, м3/имп | 0,01 / 0,005 / 0,001 / 0,0005 / 0,0001 | 0,1 / 0,05 / 0,01 / 0,005 / 0,001 | 1 / 0,5 / 0,05 / 0,01 |
Цена импульса на импульсном выходе, а также его длительность в зависимости от Ду для различных групп преобразователей приведены в таблице.
Длительность импульса на выходе, мс | Ду20... Ду 40 | Ду 50... Ду 100 | Ду 125... Ду 200 | |
для ВПС1, ВПС2 | для ВПС 3 | Цена импульса на выходе, м3 | ||
0,15:150 | 250 (60) | 0,01 | 0,1 | 1 |
0,15:75 | - | 0,005 | 0,05 | 0,5 |
0,15:15 | 2 (1,5) | 0,001 | 0,01 | 0,1 |
0,15:7,5 | - | 0,0005 | 0,005 | 0,05 |
0,15:1,5 | 1,5 (1) | 0,0001 | 0,001 | 0,01 |
Метрологические характеристики
Наименование параметра | Стандартное | Специальное |
Пределы основной относительной погрешности преобразования расхода в частоту выходного сигнала (частотный выход), %, в диапазоне расходов: | ||
для ВПС1 | ||
от минимального до переходного | ± 1,5 | ± 1,0 |
от переходного до максимального | ± 1,0 | ± 0,5 |
для ВПС2 и ВПС3 | ||
от минимального до максимального | ± 1,0 | ± 0,5* |
Пределы основной относительной погрешности преобразования объема жидкости в количество импульсов с нормированной ценой (импульсный выход), %, в диапазоне расходов: | ||
для ВПС1 | ||
от минимального до переходного | ± 1,5 | ± 1,0 |
от переходного до максимального | ± 1,0 | ± 0,5 |
для ВПС2 и ВПС3 | ||
от минимального до максимального | ± 1,0 | ± 0,5* |
Пределы основной приведенной погрешности преобразования расхода в выходной сигнал постоянного тока для ВПС1, %: | ± 1,0 | --- |
* только для исполнений ВПС2
Технические характеристики:
Дополнительная погрешность, возникающая при изменении температуры измеряемой среды на каждые 10°С, %, не более ±0,05
Диапазон температур измеряемой среды, °C...5-150
Рабочее давление, МПа...1,6
Гидравлическое сопротивление преобразователей:
для ВПС1 и ВПС2 на расходе 0,5 от максимального, не более, МПа (кгс/см2)...0,01 (0,1)
для ВПС3 на максимальном расходе, не более, МПа (кгс/см2)...0,03 (0,3)
· Температура окружающего воздуха, от -10°С до +50°С;
· Относительная влажность воздуха при температуре 35°С, до 95%;
· Напряженность переменного, частотой 50 Гц внешнего магнитного поля, не более, 400 А/м;
· Степень защиты преобразователей — IP67 по ГОСТ14254 Устойчивость к механическим воздействиям - виброустойчивы и вибропрочны, исполнение группы N1 по ГОСТ 12997;
· Климатическое исполнение -УХЛ 2 в соответствии с ГОСТ 15150. По устойчивости к климатическим воздействиям - исполнение С3 по ГОСТ 12997;
· Преобразователи устойчивы к воздействию внешнего переменного магнитного поля частотой 50 Гц и напряженностью до 400 А/м
Питание преобразователей осуществляется либо от встроенной литиевой батареи с напряжением 3,65 В (срок службы батареи не менее 4 лет с момента выпуска прибора предприятием-изготовителем), либо от внешнего источника постоянного тока с напряжением 9…15В.
Средний срок службы преобразователей, не менее 10 лет.
Счетчик-расходомер КСР
Счетчик-расходомер КСР предназначен для непрерывных измерений объемных расходов и объемов питьевой, технической, теплофикационной воды в системах водо - и теплоснабжения, а также других электропроводящих жидкостей.
Область применения – измерение и учет потребления холодной и горячей воды в автоматизированных системах сбора данных, контроля и управления технологическими процессами.
Текущие и архивные параметры выдаются в цифровом виде на жидкокристаллический индикатор (ЖКИ), либо через интерфейсы — на переносное устройство считывания, персональный компьютер непосредственно или по линии связи через модем (GSM-модем), сеть Интернет по GPRS каналу через GPRS-модем, систему Ethernet.
Счетчик-расходомер обеспечивает сохранение измеренных параметров в электронном архиве с ёмкостью для среднечасовых параметров - 45 суток (БИ-01, БИ-02), 62 суток (БИ-03), для среднесуточных параметров - 365 суток (БИ-01, БИ-02), 730 суток (БИ-03), для месячных параметров - 48 месяцев (БИ-03).
БИ-02 -не производится
Состав изделия
Счетчик-расходомер является комплексным средством измерения, куда входят следующие функциональные части:
· Блок индикации (БИ) с исполнением в зависимости от модификации КСР;
· Преобразователи расхода с импульсным выходом или счетчики воды с числоимпульсным выходом;
· Преобразователи давления.
Отличительные особенности исполнений блока индикации
Число измерительных каналов | Модификации | ||
БИ-01 | БИ-02 | БИ-03 | |
Расхода | 1 или 2 | 1 | 2 или 4 |
Давления | нет | нет или 1 | нет, 2 или 4 |
· Счетчики-расходомеры КСР используют в своем составе широкий типоразмерный ряд вихревых электромагнитных преобразователей расхода от Ду 20 до Ду 200, электромагнитных преобразователей расхода от Ду 10 до Ду 150, а также счетчиков воды различных производителей (Ду от 15 до 250);
· Выносной блок индикации, с дальностью линий связи до 300 м, имеет возможность измерения параметров потребления по одному или нескольким (до четырех) измерительным каналам;
· Наличие журнала оператора и нештатных ситуаций, до 3000 записей (при комплектации БИ-03);
· Возможность объединения в информационную сеть для передачи и дистанционного снятия архивных и текущих данных. 2 независимых порта для передачи данных;
· Контроль линии связи с преобразователями расхода (при комплектации преобразователями ВПС, МастерФлоу);
· Наличие исполнения с автономным питанием для работы на объектах с отсутствием возможности подведения сетевого электропитания;
· Доступная цена.
Условия эксплуатации преобразователей расхода (счетчиков воды) и давления, входящих в комплект КСР - приведены в их эксплуатационной документации.
Условия эксплуатации блока индикации:
Характеристика | БИ-01 | БИ-02 | БИ-03 |
Температура окружающего воздуха | -10 до + 50 °С | ||
Относительная влажность воздуха | до 95% при температуре 35°С | ||
Атмосферное давление | 84…107,6 кПа | ||
Напряженность переменного (50) Гц внешнего магнитного поля | не более 400 А/м | ||
Устойчивость к механическим воздействиям по ГОСТ Р52931-2008 | группа N1 | ||
Степень защиты от воды и пыли по ГОСТ14254-96 | IP65 | IP54 |
В качестве преобразователя расхода в составе КСР используются преобразователи расхода, внесенные в Госреестр РФ и представленные ниже в таблице.
Тип | Ду, мм | Диапазон расходов, м3/ч | Диапазон температур, °С | Рабочее давление, МПа |
Преобразователи расхода электромагнитные МастерФлоу | 10...200 | 0,006...1100 | 0,5...150 | 1,6; 2,5 |
Преобразователи расхода вихревые электромагнитные ВПС | 20...200 | 0,1...1200 | 2...150 | 2,5 |
Преобразователь расхода электромагнитный ПРЭМ | 15...150 | 0,013...630 | 0...150 | 1,6 |
Расходомеры-счетчики электромагнитные "ВЗЛЕТ ЭР" | 10...300 | 0,04...3000 | -5...150 | 2,5 |
Счетчики холодной и горячей воды ВСХд | 15...250 | 0,012...1200 | 5...50 | 1,6 |
Счетчики холодной и горячей воды ВСГд | 15, 20 25...250 | 0,012...5 0,14...1200 | 5...50 5...150 | 1,6 |
Счетчики холодной и горячей воды ВСТ | 15, 20 25...250 | 0,012...5 0,14...1200 | 5...50 5...150 | 1,6 |
В качестве преобразователей давления в составе КСР используются:
Тип | Пределы измерений, МПа | Выходной ток, мА | Рабочая температура, °С |
Преобразователи давления СДВ | 0,1…2,5 | 0…5 0…20 4…20 | 125 |
Преобразователи давления ПДТВХ | 110 | ||
Датчики давления МИДА-13П | 0…5 (4…20) | 80 |
Наименование параметра | Допускаемые пределы погрешности, % |
Объем | ± δПР |
Объемный расход | ±1,1 · (δ2ПР + 0,52)1/2 |
Давление | ±1,1 · (γ2ПД + 0,32)1/2 |
Время | ±0,001 |
δПР – относительная погрешность преобразователя расхода (счетчика воды);
γПД – приведенная погрешность преобразователя давления.
Ультразвуковой расходомер US Echo II ITRON
US Echo II – это высокоточное и надежное измерение расхода холодной и горячей воды.
· US Echo II измеряет расход в диапазоне от 6 литров/час до 33 м куб./час.
· DN15-50.
· Номинальное давление PN16 (c возможным исполнением PN25).
· Диапазон температур – 5-130˚С (150˚С кратковременно).
· Ip66/IP67 (с возможным исполнением IP68 с полной герметизированной электроникой).
· Импульсный выход.
· EN1434 класс С-М1-Е1.
Характеристики:
· Высокая точность измерения
· Функции самодиагностики
· Стабильность метрологических характеристик
· Долговечность и надёжность
· Простота установки
Примечание:
Системы отопления, кондиционирования и комбинированные системы. Установка на вертикальном и горизонтальном участке.
Ультразвуковой расходомер ULTRAHEAT 2WR7
Ультразвуковой расходомер ULTRAHEAT 2WR7 предназначен для измерения расхода в водяных теплообменных системах с использованием ультразвука.
Область применения
Расходомер 2WR7 предназначен для подключения к вычислителям в системах измерения потребляемого тепла или холода в системах водоснабжения. Показания самого расходомера могут при необходимости сниматься через оптопорт. Не пригоден для систем с водно-гликольными смесями.
Состав
Расходомер состоит из датчика расхода (цель-нометаллическое исполнение) и присоединенного электронного модуля. Эти два компонента жестко соединены между собой кабелем. Измеритель расхода доступен также в исполнении IP 65 (стандарт: IP 54).
· Отсутствие износа в связи с отсутствием подвижных частей.
· Измерительный диапазон по расходу 1:100 по EN 1434, общий 1:1000.
· Батарея питания на 5 или 9 лет.
· Оптический интерфейс по EN 61107
· Импульсный выход.
· Регистрация накопленных месячных значений с глубиной архивирования 36 месяцев ( снятие данных через оптический интерфейс).
Эксплуатационные характеристики
· Рабочее положение произвольное, горизонтальное или вертикальное, зоны успокоения потока не требуются;
· температурный диапазон 10…130°С, от -10 до +50°C. Максимальная температура 150°С за 2000 часов.
Функциональные возможности
· Измерение расхода.
· Архивирование 36 месячных значений (накопленного объема, максимального расхода и времени простоя).
· Самодиагностика, включая диагностику загрязнения измерительного канала преобразователя расхода с заблаговременным предупреждением и регистрацией даты начала процесса загрязнения.
Интерфейсы
Расходомеры ULTRAHEAT 2WR7 снабжены оптическим интерфейсом по EN 61107 как стандарт, например для снятия показаний, диагностики, для работы с программой PappaWin или для настройки параметров.
Метрологические характеристики
Класс точности расходомера соответствует классу B или A по ГОСТ Р 51649-2000 (класс 2 или 3 по EN 1434). Номинальный расход преобразователя расхода от 0,6 до 60 м3/ч.
Гарантийный срок эксплуатации расходомеров – 2 года.

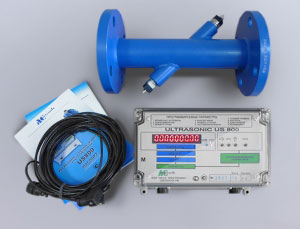

Ультразвуковой расходомер счетчик жидкостей US800
Ультразвуковой расходомер счетчик жидкостей US800 применяется для коммерческого и технологического учета расходов и объемов жидкостей, протекающих под напором в трубопроводе диаметром 15-2000 мм, с последующим выводом измеренных параметров на индикатор, ПК, по GSM-модему, на вычислители, регуляторы, контроллеры АСУТП, на тепловычислители (СПТ, ВКТ, Карат, ВТД и др.)
Описание
Ультразвуковой расходомер счетчик жидкостей US800 в стандартном исполнении имеет гальваническую развязку первичного преобразователя (трубы) от электронного блока, что обеспечивает высокую помехозащищенность и безопасность в любых, даже самых тяжелых условиях эксплуатации.
Каналы измерения расхода также развязаны гальванически, что исключает их взаимовлияние.
Разработан с учетом особенностей эксплуатации приборов учета в РФ, имеет встроенную защиту от перенапряжения и помех в сети, первичный преобразователь из нержавеющей стали.
Ультразвуковой расходомер счетчик жидкостей US 800 выполнен в нескольких исполнениях:
· одноканальный обладает набором всех возможных опций. Диаметры 15-2000 мм.
· одноканальный двухлучевой рекомендован на трубы больших диаметров. Диаметры 100-2000 мм.
· двухканальный удобен для применения в составных теплосчетчиках, в многоканальных системах. Диаметры 15-2000 мм.

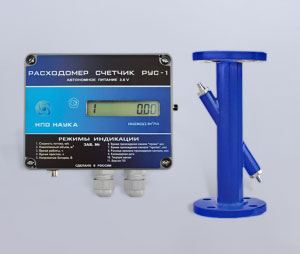

Ультразвуковой расходомер-счетчик РУС-1
Ультразвуковой расходомер-счетчик РУС предназначен для измерения расхода питьевой воды, горячего и холодного водоснабжения, теплофикационной воды, сточных вод, нефтепродуктов и других жидкостей, протекающих по одной (двум) металлическим напорным, полностью заполненным трубопроводам.
Ультразвуковой расходомер-счетчик РУС-1 – оптимальное решение для использования в составных теплосчетчиках, простых систем водоснабжения.
Функциональные возможности:
· измерение по 2-м трубопроводам;
· первичный преобразователь из нержавеющей стали;
· диапазон УПР: 15-1800 мм;
· простое удобное меню;
· вариант беспроливной поверки.
Параметр | Значение |
Количество каналов измерения расхода | 1 или 2 |
Диаметр условного прохода трубопровода, мм | 15 ÷ 1800 |
Максимальное давление среды, МПа | 10 |
Материал УПР для Ду 15 ÷ 200 мм | 12Х18Н10Т |
Тип присоединения УПР | фланцевое / резьбовое / под сварку |
Температурный диапазон использования первичного преобразователя (УПР), С | 0 ÷ 150; по спец заказу до 200 |
Температурный диапазон эксплуатации электронного блока, С | 5 ÷ 50 |
Средняя относительная погрешность измерения расхода, % | ± 2,0 |
Длина прямолинейных участков | 15 Dу до места установки и 5 Dу после |
Максимальное расстояние от электронного блока до УПР, м | 200 |
Степень защиты электронного блока | IP 55 |
Питание электронного блока | 220 В, 50 Гц |
Габаритные размеры электронного блока | 120х170х55 |
Масса электронного блока, кг | 0,8 |
Средний срок службы, лет | 10 |
Гарантийный срок, месяцы | 18 |
Межповерочный интервал, лет | 4 |

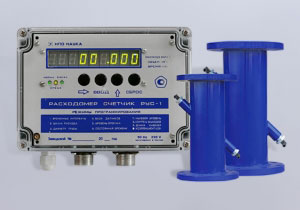

Ультразвуковой расходомер-счетчик РУС-1М
Ультразвуковой расходомер-счетчик РУС предназначен для измерения расхода питьевой воды, горячего и холодного водоснабжения, теплофикационной воды, сточных вод, нефтепродуктов и других жидкостей, протекающих по одной (двум) металлическим напорным, полностью заполненным трубопроводам.
Ультразвуковой расходомер-счетчик РУС-1М – оптимальное решение для использования на многотрубных системах водо-и теплоснабжения.
Функциональные возможности:
· измерение по 4-м каналам;
· самодиагностика работы, архив данных;
· учет реверсивных потоков;
· RS232/485, Modbus RTU, ток.выход;
· гальваническая развязка от трубопровода.
Параметр | Значение |
Количество каналов измерения расхода | 1 ÷ 4 |
Диаметр условного прохода трубопровода, мм | 15 ÷ 1800 |
Максимальное давление среды, МПа | 10 |
Материал УПР для Ду 15 ÷ 200 мм | 12Х18Н10Т |
Тип присоединения УПР | фланцевое / резьбовое / под сварку |
Температурный диапазон использования первичного преобразователя (УПР), С | 0 ÷ 150; по спец заказу до 200 |
Температурный диапазон эксплуатации электронного блока, С | 5 ÷ 50 |
Средняя относительная погрешность измерения расхода, % | ± 2,0 |
Длина прямолинейных участков с одним лучом зонирования | 15 Dу до места установки и 5 Dу после |
Длина прямолинейных участков с двумя лучами зонирования | 5 Dу до места установки и 3 Dу после |
Максимальное расстояние от электронного блока до УПР, м | 200 |
Степень защиты электронного блока | IP 55 |
Питание электронного блока | 220 В, 50 Гц |
Габаритные размеры электронного блока | 192х184х105 |
Масса электронного блока, кг | 1,8 |
Средний срок службы, лет | 10 |
Гарантийный срок, месяцы | 18 |
Межповерочный интервал, лет | 4 |
Ультразвуковой расходомер-счетчик РУС-1А
Ультразвуковой расходомер-счетчик РУС предназначен для измерения расхода питьевой воды, горячего и холодного водоснабжения, теплофикационной воды, сточных вод, нефтепродуктов и других жидкостей, протекающих по одной (двум) металлическим напорным, полностью заполненным трубопроводам.
Ультразвуковой расходомер-счетчик РУС-1А – оптимальное решение для составных теплосчетчиков с полностью автономным питанием, удалённых системах водоснабжения.
Функциональные возможности:
· автономное питание от литиевой батареи 3,6V;
· архив часовых и суточных значений расходов;
· RS232/485, импульсный выход.
Параметр | Значение |
Количество каналов измерения расхода | 1 |
Диаметр условного прохода трубопровода, мм | 15 ÷ 300 |
Диаметр условного прохода при врезке датчиков ПЭП по хорде при угле врезе 600, мм | 300 ÷ 600 |
Максимальное давление среды, МПа | 10 |
Материал УПР для Ду 15 ÷ 200 мм | 12Х18Н10Т |
Тип присоединения УПР | фланцевое / муфтовое / под сварку |
Температурный диапазон использования первичного преобразователя (УПР), С | 0 ÷ 150; по спец заказу до 200 |
Температурный диапазон эксплуатации электронного блока, С | 5 ÷ 50 |
Средняя относительная погрешность измерения расхода, % | ± 2,0 |
Длина прямолинейных участков | 15 Dу до места установки и 5 Dу после |
Максимальное расстояние от электронного блока до УПР, м | 200 |
Степень защиты электронного блока | IP 55 |
Питание электронного блока | от литиевой батареи 3.6 В |
Ресурс работы от одной батареи, лет | 4 ÷ 8 (зависит от частоты использования сервисных функций) |
Габаритные размеры электронного блока | 155х60х90 |
Масса электронного блока, кг | 0,8 |
Средний срок службы, лет | 10 |
Гарантийный срок, месяцы | 18 |
Межповерочный интервал, лет | 4 |
Расходомер-счетчик ультразвуковой РУС-1 1Exib II BT5x
Ультразвуковой расходомер-счетчик РУС предназначен для измерения расхода питьевой воды, горячего и холодного водоснабжения, теплофикационной воды, сточных вод, нефтепродуктов и других жидкостей, протекающих по одной (двум) металлическим напорным, полностью заполненным трубопроводам.
Расходомер-счетчик ультразвуковой РУС-1 1Exib II BT5x – для измерения расхода и объема различных жидкостей и нефтепродуктов с кинематической вязкостью от 0,2 до 200 мм2/с, протекающей по металлическим напорным трубопроводам.
Функциональные возможности:
· моноблочное или раздельное исполнение с возможностью выноса электронного блока в безопасную зону;
· программирование и считывание архива через ПК;
· архивирование данных по расходу: почасового архива- 9 месяцев, посуточного архива-4 года;
· сохранение в памяти информации о накопленном объеме и программируемых параметрах;
· индикация кодов ошибок измерения и программирования.
Параметр | Значение |
Количество каналов измерения расхода | 1 |
Диаметр условного прохода трубопровода, мм | 15 ÷ 300 |
Диаметр условного прохода при врезке датчиков ПЭП по хорде при угле врезе 60, мм | 300 ÷ 600 |
Максимальное давление среды, МПа | 10 |
Материал УПР для Ду 15 ÷ 200 мм | 12Х18Н10Т |
Тип присоединения УПР | фланцевое / муфтовое / под сварку |
Температурный диапазон использования первичного преобразователя (УПР), С | 0 ÷ 150; по спец заказу до 200 |
Температурный диапазон эксплуатации электронного блока, С | 5 ÷ 50 |
Средняя относительная погрешность измерения расхода, % | ± 2,0 |
Длина прямолинейных участков | 15 Dу до места установки и 5 Dу после |
Максимальное расстояние от электронного блока до УПР, м | 200 |
Степень защиты электронного блока | IP 67 |
Питание электронного блока | через БИС от внешнего источника постоянного тока напряжением 4 В либо от встроенного литиевого элемента типа ER34615FT напряжением 3,6 В |
Ресурс работы от одной батареи, лет | 4 ÷ 8 (зависит от частоты использования сервисных функций) |
Габаритные размеры электронного блока | 155х60х90 |
Масса электронного блока, кг | 1,2 |
Средний срок службы, лет | 10 |
Гарантийный срок, месяцы | 18 |
Межповерочный интервал, лет | 4 |
