Производитель расходомеров
Расходомеры ИВК "Саяны"
Саяны
Группа компаний «Саяны» с 1994 года занимается проектированием и производством общедомовых и квартирных приборов учёта холодной и горячей воды, газа и тепла. ИВК «Саяны» производит расходомеры и счётчики высокого качества. В ассортимент продукции входят разные типы расходомеров – от крыльчатых и турбинных до вихревых электромагнитных. Вся продукция компании сертифицирована для продажи на территории РФ и стран ближнего зарубежья.
Тип расходомераНаименование серии
Электромагнитные
Теплосчётчик КСТ-22 с преобразователем расхода ЭР-22
Вихревые
Теплосчётчик КСТ-22 с преобразователем расхода ВПР
Теплосчётчик Т-21 в исполнении «Компакт»
Счётчик-расходомер ВРТК-2000

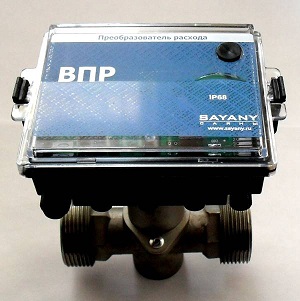

Преобразователь ВПР
Турбинные
Теплосчётчик Т-21 Комбик-Т
Крыльчатые
Теплосчётчик Т-21 в исполнении «Комбик»

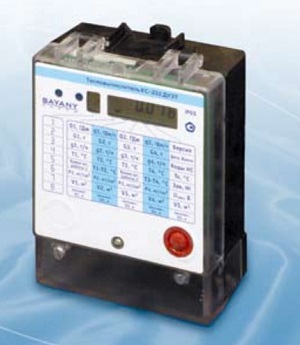

Теплосчётчик КСТ-22
Предназначен для измерений и регистрации количества теплоты, тепловой мощности, а также массы, расхода, температуры и давления теплоносителя в открытых и закрытых водных системах теплопотребления и теплоснабжения для технологических целей и учётно-расчётных операций.

Конструктивно, состоит из тепловычислителя, преобразователя (-ей) расхода и термометров.
В зависимости от назначения, конструктивного исполнения и количества измерительных каналов теплосчётчики имеют исполнения:
"КСТ-22 Дуэт РМД";
"КСТ-22 Прима РМД";
"КСТ-22 Комбик-В РМД";
"КСТ-22 Компакт-ВР РМД";
"КСТ-22 Компакт-ЭР РМД";
"КСТ-22 Компакт-УР РМД";
"КСТ-22 Комбик-М РМД";
"КСТ-22 Комбик-М".

Раздельное исполнение (тепловычислитель, изготавливаемый в отдельном корпусе и соединяемый с преобразователями расхода проводами) имеют модели:
"КСТ-22 Дуэт РМД",
"КСТ-22 Прима РМД",
"КСТ-22 Комбик-В РМД"

Исполнение моноблок (тепловычислитель, объединённый с преобразователем расхода в моноблок) имеют модели:
"КСТ-22 Компакт-ВР РМД",
"КСТ-22 Компакт-ЭР РМД",
"КСТ-22 Компакт-УР РМД",
"КСТ-22 Комбик-М РМД",
"КСТ-22 Комбик-М".

Технические характеристики:
Наименование характеристики
Ед. из­мерения
Значение
Пределы относительной погрешности измерений объёма и вычислений массы, массового расхода


теплосчётчиков КСТ-22 "Компакт-ВР РМД" и теплосчётчиков раздельного исполнения при комплектации ПР "ВР" в диапа­зоне ОТ §тт ДО £тах;
%±1
теплосчётчиков "КСТ-22 Компакт-УР РМД" и теплосчётчиков раздельного исполнения при комплектации ПР "УР"
в диапазоне от & до
в диапазоне от gmin до
%±1
±2
теплосчётчиков КСТ-22 "Компакт-ЭР РМД" и теплосчётчиков раздельного исполнения при комплектации ПР "ЭР"
в диапазоне от gt2 до gmax
в диапазоне от gtl до gt2
в диапазоне oт gmin до gtl
%
±1
±2
±3
теплосчётчиков "КСТ-22 Комбик-М РМД", "КСТ-22 Комбик-М" и теплосчётчиков раздельного исполнения при комплектации ПР "СР"
в диапазоне от gt до gmax в зависимости от класса
в диапазоне от £т1П до g^ в зависимости от класса
%±1 или ±2
±3 или ±5
Номинальная статическая характеристика термометров сопротивления ТП по Р 8.625-2006

Pt500
а=0,00385 °С
Диапазон измерений температур и разности температур теплоносителя.
°С
0...150
Отклонение статической характеристики термометров от НСХ по ГОСТ Р 8.625-2006 не выходит за пределы
термометров ТП-500, класса А
термометров ТП-500, класса В
°С
±(0,15+0,002-Т)
±(0,3+0,005-Т)
Пределы абсолютной погрешности преобразования разности тем­ператур в разность сопротивлений:
термометров ТП-500, класса А
термометров ТП-500, класса В
°С
±(0,05+0,002-ДТ)
±(0,1+0,005-ДТ)
Пределы абсолютной погрешности измерения температур теплосчётчиком:
комплектов термометров КТП-500, класса А
комплектов термометров КТП-500, класса В
°С
±(0,3+0,002-Т)
±(0,45+0,005-Т)
Пределы абсолютной погрешности измерения разности температур теплосчётчиком, при комплектации:
• комплектами термометров КТП-500, класса А
• комплектами термометров КТП-500, класса В
°С
±(0,11+0,004-ДТ)
±(0,15+0,007-ДТ)
Электрическое сопротивление изоляции термометров сопротивления не менее:
• при температуре от 15 °С до 35 °С и влажности 80%
• при температуре от 36 °С до 160 °С и влажности 80 %
МОм
100
20
Электрическая изоляция термометров выдерживает синусоидаль­ное напряжение с частотой 50 Гц, не менее
B250
Время термического срабатывания термометров То,5, не более
c10
Величина термоэлектрического эффекта термометров, не более
мкВ3,
Максимальный измерительный ток термометров, не более
мА0,2
Изменение сопротивления термометров при 0 °С, вызванное цик­лическими изменениями температуры, не более
°С
0,15
Характеристики входных импульсных каналов:
• максимальная частота импульсного сигнала
• минимальная длительность импульса не менее
Гц
мс
3
150
Пределы приведенной погрешности преобразования стандартного токового сигнала 4.. .20 мА в значение давления
%±0,5
Пределы абсолютной погрешности измерений времени
%±0,01
Максимальное давление теплоносителя
МПа1,6
Гидравлическое сопротивление при максимальном расходе:
• моноблоков «КСТ-22 Компакт-ВР РМД», ПР «ВР»
• моноблоков «КСТ-22 Компакт - ЭР РМД», ПР «ЭР»
• моноблоков «КСТ-22 Компакт - УР РМД», ПР «УР»
• моноблоков «КСТ-22 Комбик - Т РМД», ПР «СР»
МПа0,07
0,0005
0,0007
од
Климатическое исполнение по ГОСТ 15150-69

УХЛ 4
Устойчивость к климатическим воздействиям по ГОСТ Р 52931-08
группаВ4
Диапазон температур окружающего воздуха
°С
+5...+50
Относительная влажность, не более
%95
Степень защиты от проникновения пыли и воды по ГОСТ 14254- 96

IР65,IР68
Устойчивость к механическим воздействиям ГОСТ Р 52931-08
группа
N1
Устойчивость к воздействию внешнего магнитного поля, изме­няющегося синусоидально с частотой 50 Гц
А/м400
Длина линий связи между тепловычислителем и:


• преобразователями расхода
м100
• термометрами сопротивления при двухпроводной схеме
м25
• термометрами сопротивления при четырехпроводной схеме
м100
Питание тепловычислителей теплосчётчиков, преобразователей расхода "ВР", "СР", "УР" - от встроенного источника


• напряжением
В3,65
• сроком службы, не менее
лет5
Питание преобразователей расхода "ЭР" осуществляется от внешнего источника питания


• напряжением
В12
• максимальным током
мА450
Средний срок службы
лет12
Теплосчётчик Т-21
Предназначен для измерения количества теплоты (тепловой энергии), тепловой мощности, а также объёма, массы, массового расхода, температуры и разности температур теплоносителя в водяных системах теплопотребления для учётно-расчётных операций и технологических целей на источниках тепловой энергии, магистральных трубопро­водах, ЦТП, ИТП и у потребителя. Счётчик Т-21 выполнен в виде моноблока, включающего в себя преобразователь расхода канала VI, тепловычислитель и комплект подобранных в пару термопреобразователей сопротивления.

Т-21 имеют две модификации:

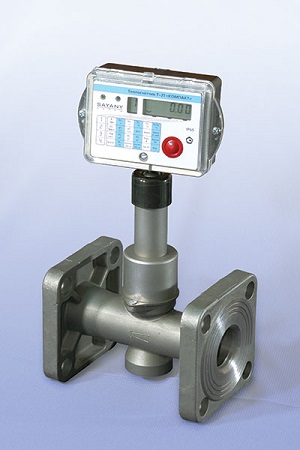

“КОМПАКТ”, в котором в качестве преобразователя расхода канала VI используется вихревой электромагнитный преобразователь;

Диапазоны расхода и температур теплоносителя для модификации «КОМПАКТ»:
Ду, мм253240506580100
Порог чувствительности, дп, м3/ч
0,080,10,20,30,50,81,2
Минимальный расход, дмин, м3/ч
0,160,250,40,6311,62,5
Максимальный расход, дмакс, м3/ч
1016254063100160
Рабочий диапазон температур, С
0... + 150
“КОМБИК”, в котором в качестве преобразователя расхода канала VI используется крыльчатый преобразователь

Диапазоны расхода и температур теплоносителя для модификации «КОМБИК»:
Ду, мм1520
Класс
АВАВ
Минимальный расход, дмин, м3/ч
0,030,060,050,1
Переходный расход д м3/ч
0,150,120,250,2
Номинальный дном, м3/ч
1,52,5
Максимальный расход, дмакс, м3/ч
35
Макс. температура теплоносителя, С
исполнение Т95
95
исполнение Т130
130
Примечание:
Класс А - горизонтально смонтированный счётчик.
Класс В - вертикально смонтированный счётчик.

Технические характеристики:
Пределы допускаемой основной относительной погрешности измерения объёма и массы теплоносителя:
для Т-21 «КОМПАКТ»:
±1 % в диапазоне от дмин до дмакс.
для Т-21 «КОМБИК»:
±2 % или + 1 % в диапазоне от д{ до дмакс в зависимости от исполнения;
±5 % или + 3% в диапазоне от дШИдо д( в зависимости от исполнения.
Диапазон измерения температуры 0 ... +150 0С.
Диапазон измерения разности температур 0... +150 0С.
Пределы допускаемой основной абсолютной погрешности измерений температуры, при комплектации:
ТП-500-ИВК класса В ±(0,45+0,005-Т) 0С.
ТП-500-ИВК класса А ±(0,3+0,002-Т) 0С.
Пределы допускаемой основной абсолютной погрешности измерения разности температур, при комплектации:
КТП-500-ИВК класса В ±(0,15+0,007-АТ) °С.
КТП-500-ИВК класса А ±(0,11+0,004АТ) °С.
Пределы допускаемой относительной погрешности измерения времени работы не более + 0,01 %
Климатическое исполнение УХЛ 4 в соответствии с ГОСТ 15150. По устойчивости к климатическим воздействиям относится к группе исполнения В4 по ГОСТ 12997 и рассчитан на эксплуатацию при температуре окружающего воздуха от +5 до + 55 С и относительной влажности не более 95 %.
Имеет степень защиты IP65 по ГОСТ 14254 и в соответствии с IEC 1010-1.
В исполнении «КОМПАКТ» работоспособен при давлении до 1.6 МПа, в исполнении «КОМБИК» - при давлении до 1.0 МПа.
По устойчивости к механическим воздействиям теплосчётчик относится к виброустойчивому и вибропрочному исполнению группы 1 по ГОСТ 12997.
Устойчив к воздействию внешнего магнитного поля напряжённостью до 400 А/м, изменяющегося синусоидально с частотой 50 Гц.
Сохраняет работоспособность при длине линии связи между ним и дополнительными преобразователями расхода до 25 м, и между термопреобразователями сопротивления и теплосчётчиком до 15 м, при этом его погрешности сохраняются в указанных выше пределах.
Средний срок службы не менее 12 лет

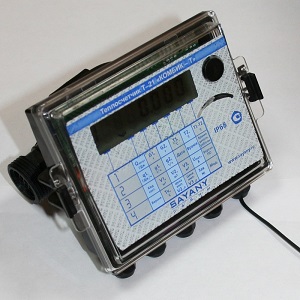

Теплосчётчик Т-21 КОМБИК-Т
Предназначен для измерений количества теплоты (тепловой энергии), тепловой мощности, а также объёма, массы, массового расхода, температуры и разности температур теплоносителя в водяных системах теплоснабжения (кондиционирования), горячего водоснабжения (ГВС) для учетно-расчетных операций и технологических целей у потребителя.

Имеют исполнения:
Т-21 КОМБИК-Т – М (преобразователь расхода канала V1 и тепловычислитель изготавливаются в виде моноблока);
Т-21 КОМБИК-Т – В (преобразователь расхода канала V1 подключается к тепловычислителю).

Технические характеристики:
Наименование характеристики
Ед.изм.Значение характеристики
Диаметр условного прохода
мм101520
Класс точности 1
Порог чувствительности
при горизонтальном монтаже
м3/ч0,008
0,012
0,02
при вертикальном монтаже
м3/ч
0,0060,0080,015
Минимальный расход, gмин
м3/ч
0,010,0160,025
Переходной расход, gt
м3/ч
0,040,060,1
Номинальный расход, gn
м3/ч
11,52,5
Максимальный расход, gмакс
м3/ч
235
Пределы основной относительной погрешности измерений объёма и массы:
в диапазоне от gt до gмакс;
%± 1
в диапазоне от gмин до gt
%± 3
Класс точности 2
Порог чувствительности
при горизонтальном монтаже
м3/ч
0,0080,0120,02
при вертикальном монтаже
м3/ч
0,0060,0080,015
Минимальный расход, gмин
при горизонтальном монтаже
м3/ч
0,0150,030,1
при вертикальном монтаже
м3/ч
0,030,060,05
Переходной расход, gt
м3/ч
0,060,120,2
Номинальный расход, gn
м3/ч
11,52,5
Максимальный расход, gмакс
м3/ч
235
Пределы основной относительной погрешности измерений объёма и массы:
в диапазоне от gt до gмакс;
%± 2
в диапазоне от gмин до gt
%± 5
Максимальное значение температуры теплоносителя (воды):
исполнение Т95 + 95 С
исполнение Т130 + 130 С
исполнение Т150 + 150 С
Диапазон измерений разности температур 0 … + 150 С.
Пределы допускаемой основной абсолютной погрешности измерений температуры, при комплектации:
ТП-500-ИВК класса В ± (0,45 + 0,005T) °С;
ТП-500-ИВК класса А ± (0,3 + 0,002T) °С;
Т-21 КОМБИК-Т – A3 соответствует классу В по ГОСТ Р 51649 (класс 2 по ГОСТ Р ЕН 1434).
Пределы допускаемой относительной погрешности измерений количества теплоты (тепловой энергии) для Т-21 КОМБИК-Т – А2 нормированы по ГОСТ Р 8.591.
Пределы допускаемой относительной погрешности измерений времени работы не более ± 0,01 %.
Имеет климатическое исполнение УХЛ 4 в соответствии с ГОСТ 15150. По устойчивости к климатическим воздействиям относится к группе исполнения В4 по ГОСТ 12997 и рассчитан на эксплуатацию при температуре окружающего воздуха от + 5 °С до + 55 °С и относительной влажности не более 95 %.
Имеет степень защиты IP68 по ГОСТ 14254 (IEC 1010-1).
Работоспособен при давлении до 1,6 МПа.
По устойчивости к механическим воздействиям относится к виброустойчивому и вибропрочному исполнению группы N1 по ГОСТ 12997.
Устойчив к воздействию внешнего магнитного поля напряжённостью до 400 A/м, изменяющегося синусоидально с частотой 50 Гц.
Сохраняет работоспособность при длине линии связи между ним и дополнительными преобразователями расхода до 25 м, и между термометрами сопротивления и теплосчётчиком до 15 м, при этом его погрешности сохраняются в указанных выше пределах.
Средний срок службы не менее 12 лет.

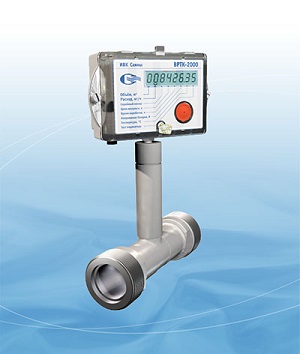

Вихревой расходомер ВРТК-2000
Применяется для измерения объёма и расхода электропроводящих жидкостей с удельной электрической проводимостью от 10-3 до 10 См/м (вода, спиртоводяные растворы, молоко) в наполненных напорных трубопроводах для:
- технологических целей (для учётно-расчётных операций и технологических процессов в различных отраслях промышленности);
- коммерческого учёта, в том числе в составе теплосчётчиков (для преобразования значения измеренного объёма в количество импульсов на выходе).
Счётчики-расходомеры ВРТК-2000 состоят из:
преобразователей расхода ВПР;
преобразователей измерительных ПИ (далее ПИ-1).
ВПР могут использоваться как в составе ВРТК-2000, так и отдельно для применения в составе других средств измерений (теплосчётчиков и т.п.).
Изготавливается ВРТК-2000 в двух исполнениях:
ВРТК-2000-К (компактный), ВПР и ПИ изготавливаются в едином корпусе.

ВРТК-2000-В (с выносным ПИ-1, раздельный), ВПР и ПИ (выносной ПИ-1) изготавливаются в отдельных корпусах и соединяются двухпроводной линией связи длиной до 100 м. Для подключения различных устройств в ВРТК-2000 (ВПР) предусмотрен импульсный выход с ценой импульса, устанавливаемой по требованию заказчика.
Условный диаметр (Ду)253240506580100150200250
Порог чувствительности, м3/час
0,080,10,20,30,50,81,32,558
Минимальный расход, дмин, м3/ч
0,160,250,40,6311,62,55,21016
Максимальный расход, дмакс, м3/час
10162540631001603256301000
Технические характеристики:
Пределы основной относительной погрешности измерения объёма, %
±1; ±0,5
Пределы допускаемой относительной погрешности преобразования значений объёма в количество импульсов на выходе, %
±1; ±0,5
Пределы основной относительной погрешности измерения расхода, %
±1.5
Давление в трубопроводе, не более, МПа
1.6; 2,5
Температура, °С

окружающего воздуха
-10 ... +50
измеряемой жидкости
-20 ... +150
Климатическое исполнение по ГОСТ 15150
УХЛ3
Группа климатического исполнения по ГОСТ 12997
СЗ
Влажность, не более, %
95
Степень защиты по ГОСТ 14254
IP65
Устойчивость к механическим воздействиям по ГОСТ 12997, группа
N1
Внешнее магнитное поле, не более, А/м
400
Напряжение внутренних элементов питания, В
3,65
Срок службы внутренних элементов питания, лет
5
Средний срок службы, лет
10
Требования к прямому участку: до прибора / после прибора
10 у / 2 Ду
Межповерочный интервал 4 года

Другие возможности:
Питание от двух литиевых батарей со сроком службы 5 лет
Почасовая регистрация параметров (архив) за последние 80 суток
Вихревой преобразователь расхода ВПР
Предназначен для измерения количества и расхода электропроводных жидкостей в наполненных напорных трубопроводах для технологических целей и учётно-расчётных операций. Могут использоваться как в составе ВРТК-2000, так и отдельно для применения в составе других средств измерений (теплосчётчиков и т.п.)

Условный диаметр (Ду)253240506580100150200250300350
Порог чувствительности, м3/час
0,080,10,20,30,50,81,32,5581012
Минимальный расход, gмин, м3/час
0,160,250,40,6311,62,55,210162025
Максимальный расход, gмакс, м3/час
1016254063100160325630100012501600
Масса, не более, кг
1,622,37,29,211,714,523,445627780
Пределы допускаемой относительной погрешности преобразования значений объёма в количество импульсов на выходе, %
±1; ±0,5
Пределы основной относительной погрешности измерения объёма, %
±1; ±0,5
Пределы основной относительной погрешности измерения расхода, %
±1.5
Электропроводность измеряемой среды, не менее, мкСм/см
10
Давление в трубопроводе, не более, МПа
1,6
Температура, °С

окружающего воздуха
-10 ... +50
измеряемой жидкости
0 ... +150
Климатическое исполнение по ГОСТ 15150
УХЛ3
Группа климатического исполнения по ГОСТ 12997
СЗ
Влажность, не более, %
95
Степень защиты по ГОСТ 14254
IP65
Устойчивость к механическим воздействиям по ГОСТ 12997, группа
N1
Внешнее магнитное поле, не более, А/м
400
Напряжение внутренних элементов питания, В
3,65
Срок службы внутренних элементов питания, лет
5
Средний срок службы, лет
10
* Пределы погрешности прибора зависят от параметров заказа.
Назад к содержимому
