Hydrometer

Hydrometer производит приблизительно 2 миллиона счетчиков воды и тепла в год; в компании работает около 390 сотрудников на главной фабрике в Ансбахе и 60 сотрудников в Апольде. Доля экспорта составляет приблизительно 20 процентов.

Программное обеспечение для считывания информации, системы M-Bus и дополнительные электронные устройства составляют сегмент системного инжиниринга.

Вся продукция производится и обрабатывается непосредственно на фабриках, расположенных в Ансбахе и Апольде. Компания располагает сертификатом качества по DIN ISO 9001 и сертификатом по экологии 14001. Также мы имеем аккредитацию как калибровочная лаборатория в соответствии с DIN EN ISO/IEC 17025. Таким образом, мы налагаем на себя дополнительную ответственность в области калибровки измерителей объема, протока жидкостей и расхода тепла.

Кроме того, наша система менеджмента качества сертифицирована по MID 2004/22/EC Annex D.

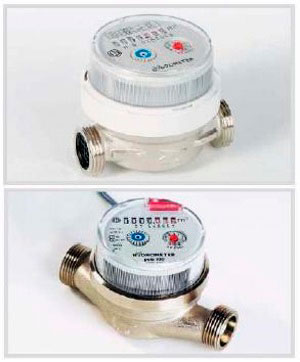

Квартирные счетчики воды E-TX / E-TXK / E-TX-ZAPFH

Модель 141/142

Назначение

Измерение протоков малых расходов.

Описание

BR 141: холодная вода до 30°C (возможно до 50°C).

BR 142: горячая вода до 90°C.

Горизонтальный и вертикальный монтаж.

Размеры DN 15 - 20 мм - Qn 1,5 · 2,5 м3/ч.

Рабочее давление: PN 10 согласно DIN 2401.

Допуск класс A; B•H (A в любом полож. B горизонт.).

Одноструйный, крыльчатый, сухого типа счётчик с магнитной муфтой сделанный по новейшей технологии (только крыльчатка работает в воде)

Счётный механизм соответствует классу защищённости IP 54 и вращается на 360°.

Qn 1,5 поставляется также с импульсным выходом (Reedschalter) 10 и 100 л./импульс (1,5 м кабель) Нагрузка на контакт 24 V ~ 0,2 A.

Qn 1,5 поставляется с цапфенным соединением (например для подключения к стиральным машинам или кранам).

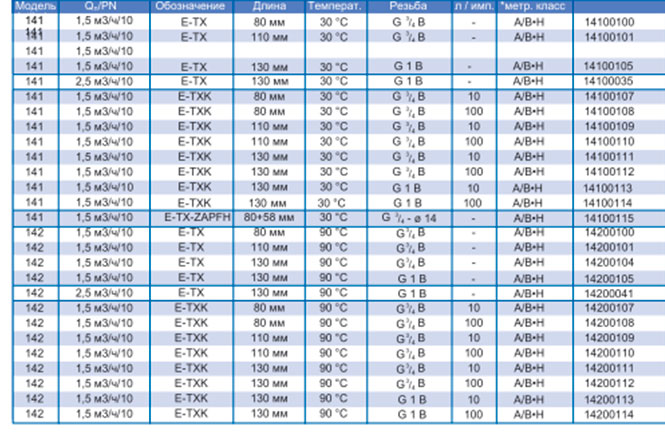

Технические характеристики:

Модель 147/148 с радиомодулем

Назначение

Измерение малых расходов в квартирах и зданиях.

Описание

· Холодная вода до 30°C BR 147.

· Горячая вода до 90°C BR 148.

· EG сертифицирован согласно EO 6 .

Ø 30°C: D98-6.131.09 / 90°C: D98-6.331.93

Ø класс.: A B•H (A – в любом положении/B – гориз)

· Монтаж: горизонт. вертикально, подача снизу или сверху.

Ø DN 15 mm Qn 1,5 м³/ч

Ø DN 20 mm Qn 2,5 м³/ч

· Рабочее давление: PN 10 согласно DIN 2401.

· Счётный механизм вращаемый.

· Одноструйный – крыльчатый, сухого типа с магнитноймуфтой.

С антимагнитной защитой:

- VDDW стандарт ; EN 14154

- Счётчик готов для установки антимагнитной защиты согласно: KIWA предписаниям;

· Вращаемый счётный механизм, степень защиты IP 54.

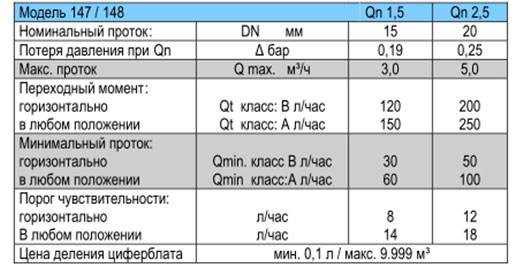

Технические характеристики:

Модель 742/743, класс точности С

Назначение

· Холодная вода до 30 °C.

· Горячая вода до 90 °C.

· Электронный счётчик воды в многоструйном исполнении для учёта объёмов с высочайшей точностью.

· Монтаж – на выбор.

Примечания

· порог чувствительности < 3 л/ч

· размер: 1,5

· без магнитная, электронная передача сигнала от крыльчатки

· при подключении к M-Bus электроника получает электроэнергию из M-Bus сети (вмонтированная батарея в сети отключается).

· На дисплее указан расход, проток воды

· PTB сертификат согласно требования 6 для EO (PTB-A 6.1, PTB- A 6.3) метр. кл. : A;B;C

· Динамика измерения (Qmin/Qn 1:100)

· Номер прибора программируется на заводе вторичным

· Память хранится 12 месяцев

· Литиевая батарея работает более межповерочного периода прибора (благодаря отключению батареи LCD 10 лет)

· M-Bus-подключение серийно

· День установки свободно программируем

· Вращаемый счётный механизм

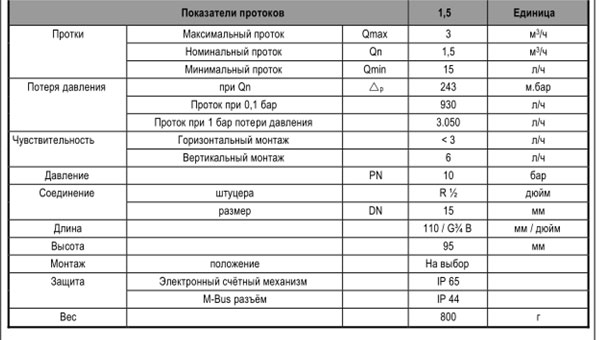

Технические характеристики:

Модель 171, ультразвуковой счетчик воды, класс точности D

Назначение

Статический счётчик воды, принцип измерения – ультразвуковой.

Применение в квартирном учёте, в промышленности.

Особенные качества и свойства

· Интегрируется с радио, M-BUS и L-BUS Open Metering сообщения, коммуникация в реальном времени.

· Точность выше класса D.

· Динамический диапазон Q 3 /Q 1 = 400.

· Оптический доступ всех показаний прибора.

· LC-дисплей для показа диагностических данных.

· Не зависим от механических отложений и других примесей в воде.

· Прямые участки перед - и после прибора не нужны.

· Измерение воздушных пузырьков не происходит.

· Опознание порывов в трубопроводе и утечек.

Свойства

· Прочный счётчик для питьевой и технической воды.

· Ультразвуковой принцип измерения.

· Оцененная технология и концепция.

· Протестирован в странах Ближнего Востока.

· Размеры Q 3 1.6, 2.5, 4.0 m³/h.

· Температура жидкости от 0,1 до 50°C (возможно до 90°C).

· Варианты с 1 или 2 батареями.

· Срок работы батареи до 12 или 16 лет.

· 8-цифровой LC дисплей.

· Любое монтажное положение (горизонтально, вертикально).

· Использование в не помещений (не ржавеет).

· Класс окружающей среды B.

· Степень защиты IP 68, «залитая» электроника.

· Давление в сети16 бар.

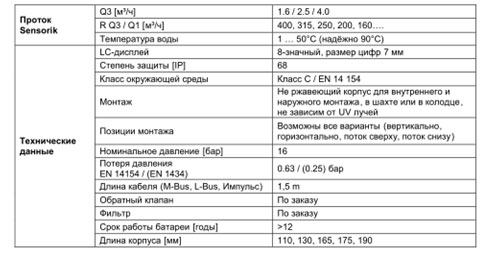

Технические характеристики:

Домовой счетчик

Модель 123/124/127

Назначение

· Учёт холодной и горячей воды при сильно колеблющемся качестве воды.

Описание

· Холодная вода до 30°C (возможно до 50°C).

· Горячая вода до 120°C.

· Рабочее давление до PN 16 / DIN 2401.

· Многоструйный сухого типа с магнитной муфтой.

· Только крыльчатка работает в воде.

· Легко монтируемый.

· Счётный механизм пыле-водо-защитный с защитной крышкой.

· Простой замен запасных деталей и удобный сервис.

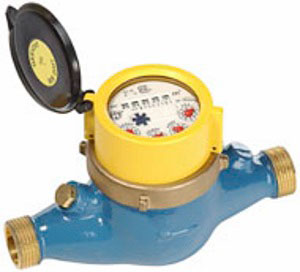

Модель 123

· Горизонтальный монтаж.

· Монтаж и соединения согласно DIN ISO 4064.

· Размеры DN 15 – 50 мм.

Модель 124/127

· M-TSX для монтажа в трубопроводы с подачей воды снизу.

· M-TFX для монтажа в трубопроводы с подачей воды сверху.

· Размеры и соединения согласно DIN 19648 часть 3.

· Размеры DN 20 – 40 мм.

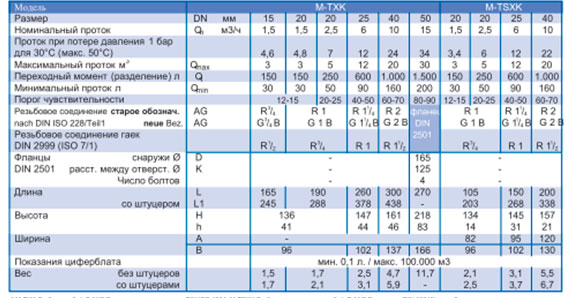

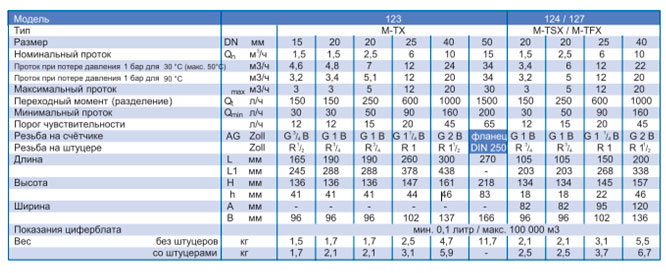

Технические характеристики:

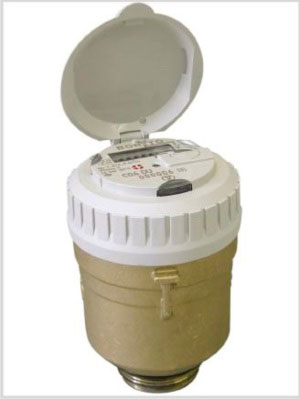

Модель 116

Назначение

· Bonyto счётчик воды с заменяемой капсулой с резьбой для соединения G 3/2 B

· Холодная вода до 30°C (допустимо до 50°C)

· Монтаж любой

Описание

· EWG-сертификат в метрологическом классе C.

· Точность по классу D.

· Из-за высокого порога чувствительности (от 2 л./ч).

· высокая точность и учёт малых расходов воды.

· Большой диапазон измерения.

· Самоочищающаяся измерительная камера при механических отложениях в грязной воде

· Заключенный в капсулу ролик счетчик единиц при его вращении на 350°.

· Запатентованное анти-конденсационное окно счетчика для сбора информации.

· Нет необходимости во входной успокоительной секции.

· Подготовка к стандартному для соединения:

1. Hydro-Funk компакт.

2. Соеденитель “Pulsar” (устройство сбора информации).

3. Модуль считывания со счетчика “Draco”(с перезагрузкой).

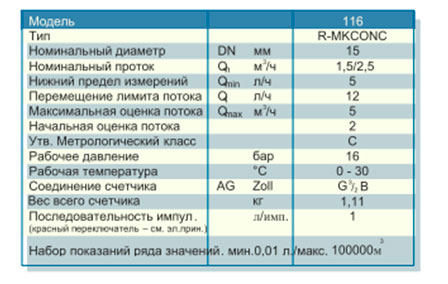

Технические характеристики:

Модель 433/434

Назначение

· Счётчик холодной воды с импульсным выходом для учёта воды в быту и пропорционального использования в производстве.

· Дозирование через цифровое программирование для передачи информации на расстоянии.

Описание

· Холодная вода до 30°C (возможно до 50°C)

· Горизонтальный монтаж согласно DIN ISO 4064

· Вертикальный монтаж согласно DIN 19648/часть 3

· Рабочее давление до 16 бар

· Многоструйный, крыльчатый, сухого типа.

· Водонепроницаемый счётный механизм в капсуле, легко вращаемый для удобного считывания показаний.

· Компактная конструкция обеспечивает лёгкий сервис и уход.

· Импульсный выход водозащищён и легко заменяем

· Нагрузка на контакт 24 V (защитное напряжение) 02 А

Технические характеристики:

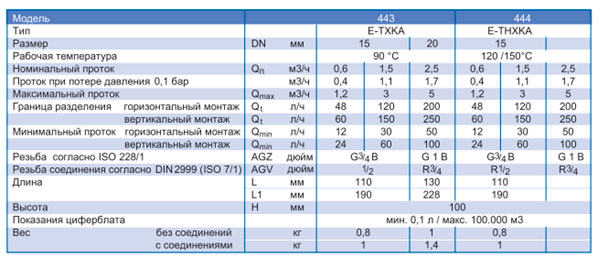

Модель 443/444

Назначение

· Измерение малых расходов горизонтально и вертикально.

· Горячая вода до 90°C.

· Усиленный подшипник 120°C/150°C.

· DN 15 – 20 мм.

· Qn 0,6 – 1,5 – 2,5 м3/ч.

· Степень защиты IP 65.

· Рабочее давление 16 бар согласно DIN ISO 2401.

· Нагрузка на контакт 24 V.

· Контакт оснащён защитным сопротивлением 100 Ом и 0,2 А защитным напряжением.

· Длина кабеля 3 м.

Описание

· Одноструйный крыльчатый счётчик сухого типа с магнитной муфтой.

· Усиленные подшипники для модели 444.

· Только крыльчатка работает в воде.

· Пылеводозащитный счётный механизм предохраняет стекло от запотевания.

· Вращаемый счётный механизм обеспечивает лёгкое считывание данных.

· Встроенный влагозащищенный контакт легко заменяем.

· Пломбируемая металлическая крышка защищает от внешнего магнитного влияния.

· Компактное исполнение позволяет лёгкий ремонт и сервис.

· Возможна поставка с наружной регулировкой.

Технические характеристики:

Модель 413/414

Назначение

· Горизонтальный монтаж.

· Горячая вода 120 °C / 150 °C.

· Модель 414 с усиленным подшипником .

· Размеры и соединения согласно DIN ISO4064

· DN 15 – 50 мм – PN 16

· DN 20 – 40 мм поставляются с фланцами PN 16 и PN 40

· Рабочее давление согласно DIN 2401

· Защитное напряжение макс. 24 V, 0,2 A

· Степень защиты IP 65

· Расходомер для теплосчётчика , для определения протока теплоносителя

· Возможность для передачи данных на расстоянии

Описание

Модели 413 и 414 счётчики выполнены многоструйными сухого типа с магнитной муфтой. Только крыльчатка работает в воде. Счётный механизм пыле- и влагозащищён, вращаемый для удобного снятия информации. Встроенный контакт влагозащищён и легко заменяем. Для защиты против магнитного воздействия имеется пломбируемая защитная металлическая крышка. Контакты в расходомерах для теплосчётчиков имеют защитное сопротивление 100 Ом, ¼ W, длина кабеля 3 м. Компактное исполнение позволяет лёгкий ремонт и сервис.

Технические характеристики:

Счетчики больших размеров

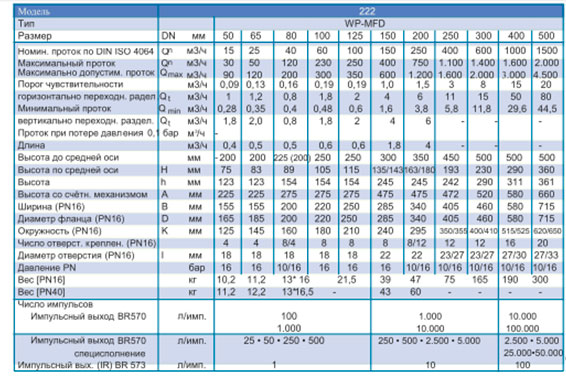

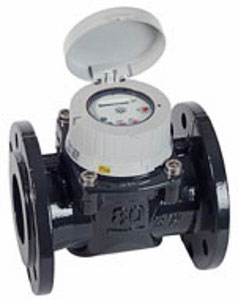

Модель 222

Назначение

· Холодная вода до 30°C (возможно до 50°C).

· Любой монтаж.

· Рабочее давление до 16 бар.

· Фланцевое соединение согласно DIN 2501 или DIN 2533.

· Длина согласно DIN 19625 или DIN ISO 4064.

· Счётный механизм в медной капсюле закрыт стеклом, имеет защиту IP 68 (затапливается до 5 м).

· Может поставляться с электронным модулем FLYPPER® для непрерывного контроля протоков, сбора информации и передачи информации на расстояние – защита IP 68 (затапливается до 5 м).

Описание

· EWG-сертификат метрологический класс A/B.

· Считает в обоих направлениях: по желанию поверяется до DN 65.

· Заменяемый счётный механизм.

· Высокая точность измерения в любых монтажных вариантах.

· Выдерживание длительных перегрузок благодаря гидравлической разгрузке подшипников.

· Износостойкие искусственны е подшипники.

· Вращаемый на 350°счётный механизм облегчает считывание данных.

· Импульсный выход серийно.

· Монтаж аналоговых или цифровых сенсоров без нарушения пломб на месте работы прибора.

· Возможно одновременно получать до двух различных цифровых и одной аналоговой величин.

· Сенсоры для счёта в оба направления.

· Лёгкий и удобный сервис.

· Интегрирован в систему FLYPPER®.

Технические характеристики:

Модель 233

Назначение

· Холодная вода до 30°C (возможно до 50°C).

· Любой монтаж.

· Рабочее давление до 16 бар.

· Фланцевое соединение согласно DIN 2501 или DIN 2533.

· Длина согласно DIN 19625 или DIN ISO 4064.

· Счётный механизм в медной капсюле закрыт стеклом, имеет защиту IP 68 (затапливается до 5 м).

· Может поставляться с электронным модулем FLYPPER® для непрерывного контроля протоков, сбора информации и передачи информации на расстояние – защита IP 68.

Описание

· EWG-сертификат метрологический кла сс A/B.

· Считает в обоих направлениях: по желанию поверяется до DN 65.

· Заменяемый счётный механизм.

· Высокая точность измерения в любых монтажных вариантах.

· Выдерживание длительных перегрузок благодаря гидравлической разгрузке подшипников.

· Износостойкие искусственные подшипники.

· Вращаемый на 350°счётный механизм облегчает считывание данных.

· Импульсный выход серийно.

· Монтаж аналоговых или цифровых сенсоров нарушения пломб на месте работы прибора.

· Возможно одновременно получать до двух различных цифровых и одной аналоговой величин.

· Сенсоры для счёта в оба направления.

· Лёгкий и удобный сервис.

· Интегрирован в систему FLYPPER®.

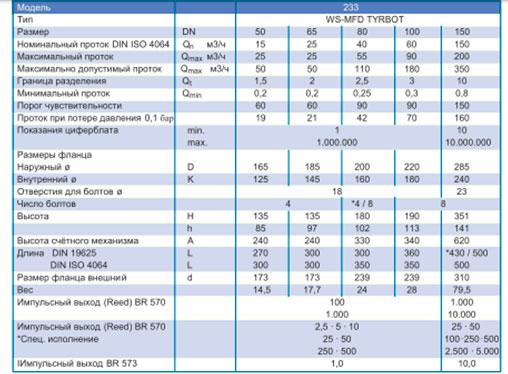

Технические характеристики:

Модель 226/216

Назначение

· Учёт воды при сильно колеблющихся протоках.

· Типоразмеры аналогично счётчикам Вольтмана WS.

· Подвижный удлинитель корпуса Модель 626 поставляется согласно (принадлежности) DIN-размеров.

Описание

· Короткий корпус

· Холодная вода до 30°C (возможно до 50°C).

· Подшипник из высоко прочного металла.

· DN 50 - 150 мм.

· Без ошибок при переключении.

· Легко монтируемый.

· Долговременно выдерживает стабильность измерения.

· Простой замен запасных деталей и узлов.

· Малый вес.

· Интегрируется в систему FLYPPER®.

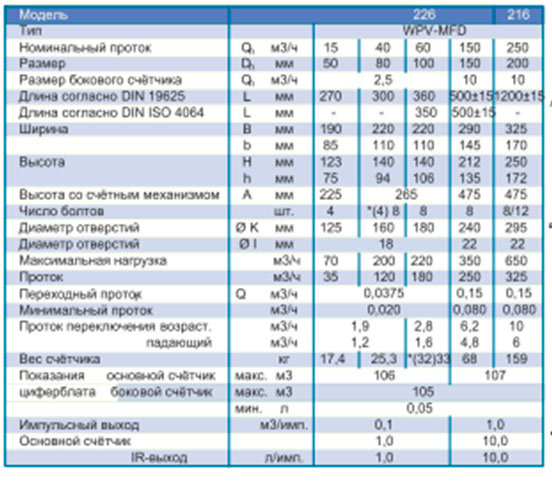

Технические характеристики:

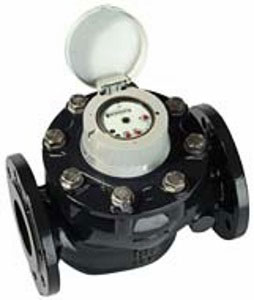

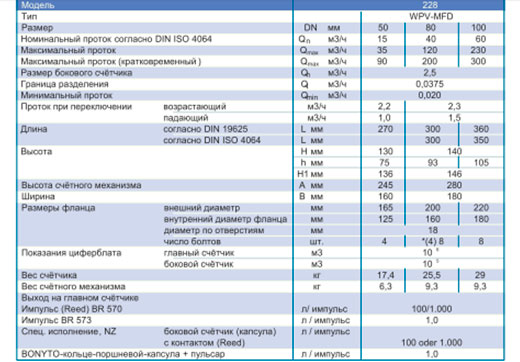

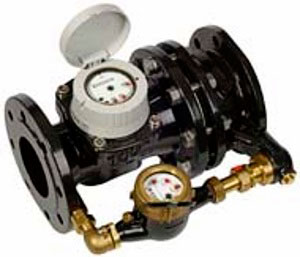

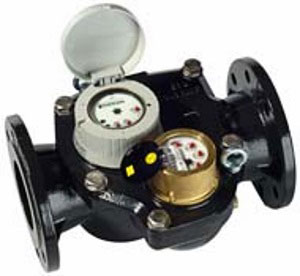

Модель 228

Назначение

· Для учёта воды при сильно колеблющихся протоках.

Описание

· Поверяемый единый счётный механизм – счётный механизм главного счётчика, клапаны, счётный механизм бокового счётчика.

· Подключение бокового счётчика спрятано в корпусе. Нет коррозии и не загрязняется.

· Боковой счётчик HYDROMETER-CALYGA и клапана легко заменяемы на месте монтажа.

· Идеальный корпус и оптимальное оформление гарантирует чистое содержание прибора.

· Использование стандартных компонентов облегчает ремонт и сервис.

· Безошибочное переключение клапанов.

· Длительная и стабильная точность.

· Малый вес.

· Монтаж - горизонтально, вертикально, под углом 90°.

· Для надёжного переключения клапана необходимо давление не менее 0,6 бар.

Технические характеристики:

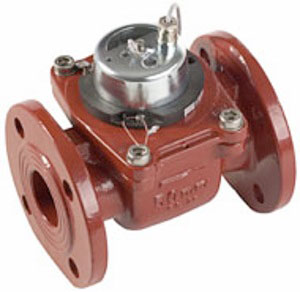

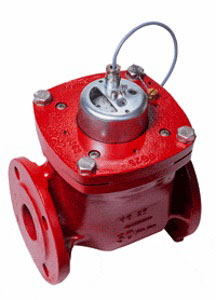

Модель 453/455

Назначение

· Счётчик горячей воды, расходомер для тепло-счётчиков.

· Горячая вода 120 °C / 150 °C.

· Сертифицированы в метрологическом классе С.

· Возможна передача информации на расстоянии.

· Монтаж в горизонтальном положении.

· Степень защиты IP 65.

· Размеры согласно DIN ISO 4064, или DIN 19625.

· Рабочее давление 16 бар (40 PN по заказу).

· Нагрузка на контакт (без предварительного сопротивления 24 V) 0,2 А.

Описание

· Легко заменяемые контакты

· Сухого типа

· Капсюльный счётный механизм, влагозащитный

· Не запотевает при смене температур

· Счётный механизм легко вращается и легко доступен

· Стабильная точность даже при больших перегрузках на Qmax благодаря сапфировым подшипникам и прочному металлу

· Защищён от наружного магнитного влияния метал ической пломбируемой крышкой.

· Контакт оснащён защитным сопротивлением.

· 100 Ом ¼ W длина кабеля 3 м. Продаже без сопротивления по заказу.

· Довольно расширенный диапазон в сторону минимальных протоков, лучше метрологических требований.

Технические характеристики:

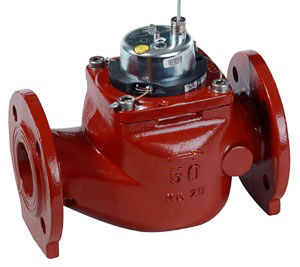

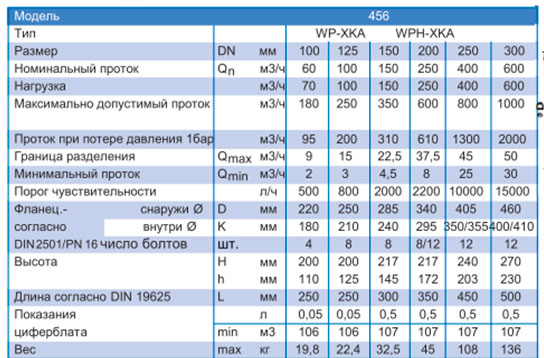

Модель 456

Назначение

· Счётчик горячей воды, расходомер для тепло-счётчиков

· Горячая вода 120 °C / 150 °C

· Возможна передача информации на расстоянии

· Монтаж в любом положении

· Степень защиты IP 65

· Размеры согласно DIN ISO 4064, DN 50 – 300 (DN 400 и DN 500 по заказу)

· Рабочее давление 16 бар (40 PN по заказу)

· Нагрузка на контакт (без предварительного сопротивления 24 V) 0,2 А

Описание

· Легко заменяемые контакты.

· Сухого типа.

· Капсюльный счётный механизм, легко заменяемый , водозащитный.

· Незапотеваемый счётный механизм обеспечивает лёгкое считывание данных.

· Счётный механизм вращается для удобного считывания данных

· Защищён от внешнего магнитного воздействия.

· Длительная точность измерения благодаря сапфировому подшипнику и прочному металлу

· Контакт с импульсным выходом имеет сопротивение 100 ом ¼ W и защитное сопротивление, длина кабеля 3 м.

· Qn 1,5 поставляется с цапфенным соединением (например для подключения к стиральным машинам или кранам).

Технические характеристики:

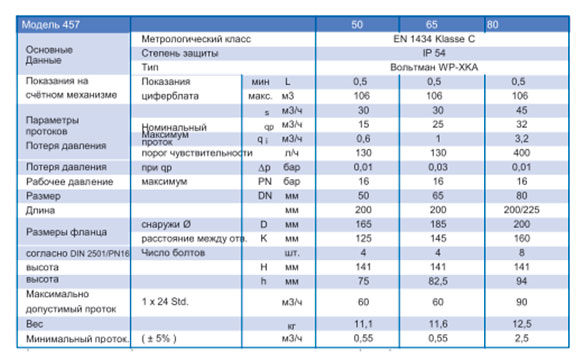

Модель 457

Назначение

· Счётчик горячей воды, расходомер для тепло–счётчиков.

· Горячая вода 120 °C / 150 °C.

· Возможна передача информации на расстоянии.

· Монтаж в любом положении.

· Степень защиты IP 65.

· Размеры согласно DIN ISO 4064, DN 50 – 80.

· Рабочее давление 16 бар (40 PN по заказу).

· Нагрузка на контакт (без предварительного сопротивления 24 V) 0,2 А.

Описание

· Сертификация согласно EN 1434

· Заменяемый контакт

· Сухого типа

· Капсюльный счётный механизм

· Счётный механизм вращается для удобного считывания данных

· Очень низкая потер давления

· Защищён от внешнего магнитного воздействия металлической крышкой

· Благодаря компактной конструкции малый вес

· Контакт оснащён защитным сопротивлением 100 ом ¼ W

Технические характеристики:

Счетчики воды специального назначения

Модель 725

Назначение

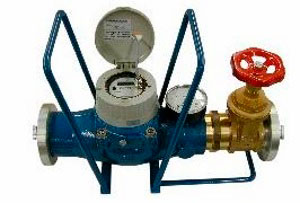

Счётчик воды для гидрантов предназначен для определения потребления воды из трубопровода

Описание

Счётчик воды для гидрантов состоит из:

1. счётчика воды WP-F3MB68DN80

2. манометра

3. устройства для переноски

4. входной и выходной соед. муфты

Электронный счётный модуль FLYPPER

1. степень защиты IP68

2. кнопка для управления дисплеем

3. подключение к M-Bus согласно EN 1434-3

4. без автоматического указателя

цена импульса: 10 л./имп. вперёд, 10 л./имп. Назад.

Технические характеристики:

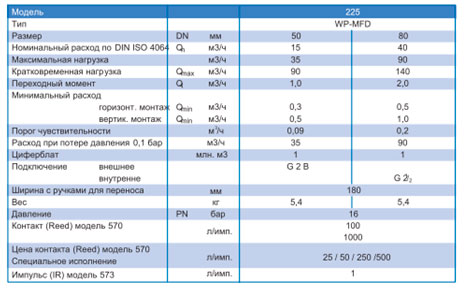

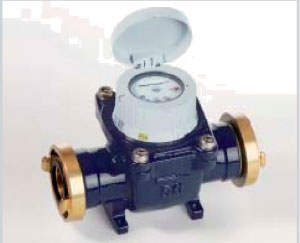

Модель 225

Назначение

· размеры 50 и 80 мм

· для учёта потребления воды из гидрантов

· монтаж горизонтальный и вертикальный

· холодная вода до 30 °C (допустимо до 50 °C)

· рабочее давление до 16 бар

· мульти-функциональный счётный механизм

Описание

· EWG-сертификаты в метрологических классах DN 50 A+B•H; DN 80 A.

· заменяемая мерная камера.

· низкий порог чувствительности.

· высокая надёжность благодаря разгруженно му подшипнику на турбине.

· незапотеваемый счётный механизм.

· легкое считывание данных, большие указатели.

· вращаемый на 360° счётный механизм.

· монтаж датчиков для снятия цифровых сигналов возможен на месте установки прибора.

· возможны два цифровых выхода и один аналоговый одновременно.

Технические характеристики:

Модель 235

Применение:

· Надёжный счетчик для сильно загрязнённой воды, для использования в оросительных системах, сточных вод и др.

· Холодная вода до 30º С (до 50º С).

· Любой монтаж.

· Рабочее давление до 16 бар.

· Фланцевое соединение по DIN 2501 и DIN 2533.

· Длина корпуса по DIN 19625 и DIN ISO 4064.

Возможности

· Легко заменяемая измерительная камера.

· Измерительная камера смонтирована в верхней части трубы, где водный поток содержит менее всего механические примеси.

· Счетчик орошения может работать на воде загрязнённой до 30%.

· Серийно подготовлен для монтажа импульсных контактов.

· WI счетчик сухого типа и работает с магнитной муфтой. Счётчик может быть установлен на вертикальные и горизонтальные трубы.

· Роликовый счетный механизм герметизирован и имеет защитную крышку.

· Съемная измерительная камера одна для все размеров счетчиков.

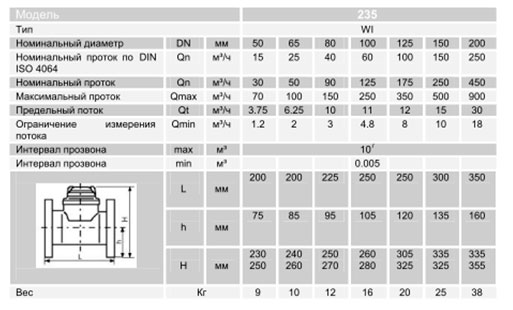

Технические характеристики:
