Компания "НГМ-Массомер" – российский производитель высокоточных счетчиков-расходомеров массовых Штрай-Масс.
ООО «Промышленные измерения и автоматизация» - эксклюзивный торговый представитель компании «НГМ-Массомер» в РФ и странах СНГ.
Компания «НГМ-Массомер» - ведущий российский разработчик и производитель современных высокоточных счетчиков-расходомеров массовых кориолисового типа Штрай-Масс. На предприятии осуществляется полный цикл производства. Предприятие оснащено современным оборудованием; осуществляется входной, операционный и технологический контроль. Вся продукция проходит первичную поверку на собственной проливочной установке. Также компания оказывает услуги по шеф-монтажу и проведению пуско-наладочных работ на объекте заказчика. Для работы с приборами компания может провести обучение специалистов как на объекте заказчика, так и учебном центре на территории предприятия. За долгие годы работы компанией накоплен большой инженерный и производственный опыт, обеспечивающий разработку, конструирование и выпуск качественных высокоточных массовых расходомеров.
Тип расходомера
Наименование серии
Массовые (кориолисовые)

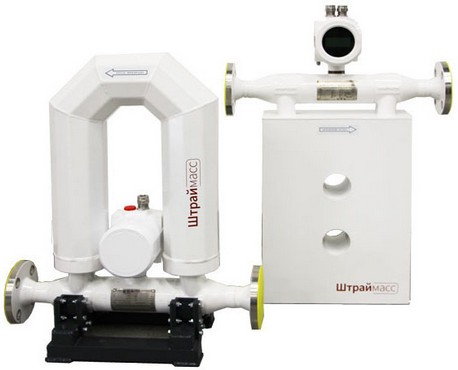

Массовый расходомер Штрай Масс
Массовый расходомер Штрай-Масс

Счетчики-расходомеры массовые «Штрай Масс» (далее расходомеры) предназначены для измерений следующих параметров среды, протекающей по трубопроводу:
· массового и объемного расходов, массы и объема, плотности, температуры жидкости;
· массового расхода, массы и температуры газа.
Наши расходомеры имеют конструктивное исполнение компактное и раздельное, комплектуется индикатором, работают по протоколам связи: 4-20mA+HART, 485-RTUModbus, Генератор импульсов. Точность измерителей любого типоразмера может быть 0.1%, 0.2%, 0.5% от измеряемой величины.
Как производитель, мы готовы предложить конструктивное исполнение для замены расходомеров других производителей фланец-в-фланец.
Приборы компании могут применяться как для классических измерений нефти и нефтепродуктов так и для газов, различных других жидкостей, в пищевой, фармацевтической, химической и других областях.
Хорошие показатели стабильности приборов позволяют приборам компании быть использованными на применениях как эталонные счетчики в проливных установках, СИКН, лабораторных измерительных устройствах.

Метрологические характеристики:
Наименование характеристики
Значение
Условный проход измерительной части вибрационного преобразователя, DN
от 6 до 200
Номинальный Q ном.ж и наибольший Q наиб. ж расходы жидкости, т/ч
Номинальный расход газа Qном.г, т/ч
Класс точности δ0
0,1
0,2
0,5
Погрешность нуля Δ0
Переходный расход Qпер.,кг/ч
100·Δ0/δ0;
Пределы допускаемой основной относительной погрешности измерений массового расхода и массы жидкости δм, %
- при расходе от Qпер до Qнаиб. ж
- при расходе менее Qпер
±0,1 1)
±100·Δ0/Qi 2)
±0,2 1)
±100·Δ0/Qi 3)
±0,5
±100·Δ0/Qi 4)
Пределы допускаемой основной относительной погрешности измерений объема жидкости δV, %

где ρ - измеренное значение плотности среды
Пределы допускаемой основной относительной погрешности измерений массового расхода и массы газа δм.г, %:
±(0,4+100·Δ0/Qi) 1)
±(0,4+100·Δ0/Qi) 2)
±(0,4+100·Δ0/Qi) 3)
Диапазон измерений плотности, кг/м3
от 500 до 2000
Пределы допускаемой основной абсолютной погрешности измерений плотности Δρ, кг/м3
±0,5
±1
±1
Диапазон измерений температуры среды, °С
от -60 до +180
Пределы допускаемой абсолютной погрешности измерений температуры, °С
±0,5
Диапазон рабочего давления измеряемой среды, МПа
от 0,1 до 32,0
1) При поверке расходомеров на месте эксплуатации устанавливаются пределы допускаемой основной относительной погрешности ±0,2 % или ±0,25 %
2) Qi – измеряемый расход среды, кг/ч, Δ0 – погрешность нуля для класса точности 0,1;
3) Δ0 – погрешность нуля для класса точности 0,2;
4) Δ0 – погрешность нуля для класса точности 0,5.
Номинальные расходы и погрешности нуля в зависимости от диаметра условного прохода измерительной части
DN
Погрешность нуля Δ0 в зависимости от класса точности, не более, кг/чQ наиб.ж, т/ч (1)Q ном.ж, т/ч (2)Q ном.г, м3/ч (3)Q ном.г, м3/ч (4)
δ0=0,1
δ0=0,2
δ0=0,5
60,0480,0960,241,30,942385
80,0970,1940,4853,02,143175
100,140,280,74,02,881310
200,410,822,0511,88,3204774
401,12,25,535,5259193535
502,24,41163,94519077249
806,813,634213,0150601822877
100142870400,42822207483062
150193895560,9402,030088113218
20035701651043,0740,041054137012
1) Q наиб.ж – наибольший расход – величина массового расхода жидкости (воды) при котором потери давления на расходомере не превышают 0,2 МПа.
2) Q ном.ж – номинальный расход – величина массового расхода жидкости (воды) при котором потери давления на расходомере не превышают 0,1 МПа.
3) Q ном.г – объемный расход воздуха, приведенный к стандартным условиям, при перепаде давления на ППВ 0,068 МПа и давлении на его входе 0,68 МПа.
4) Q ном.г – объемный расход воздуха, приведенный к стандартным условиям, при перепаде давления на ППВ 0,334 МПа и давлении на его входе 3,4 МПа.
Технические характеристики
Наименование характеристики
Значение
Выходные сигналы:
- частотно-импульсный масштабируемый (при наличии адаптера), Гц
аналоговый токовый, мА
- цифровой
от 0 до 10000;
от 4 до 20 + HART
RS-485 (Modbus RTU)
Условия эксплуатации:
- температура окружающей среды, °С
· ППВ
· ЭБП
от -50 до +125
от -40 до +70
- относительная влажность воздуха при температуре +35 °С, %, не более
95
- атмосферное давление, кПа
от 84 до 106,7
Ех-маркировка счетчиков-расходомеров во взрывозащищенном исполнении в соответствии с ГОСТ IEC 60079-14-2011:
- ППВ
- ЭБП (для исполнений -01, -02, -03)
1Ех ib IIC T6…T3 Gb Х
1Ех d [ib] IIC T6 Gb X
Параметры питания:
- напряжение, В
- потребляемая мощность, Вт, не более

24,0±2,4
15
Степень защиты от проникновения пыли, посторонних тел и воды
- ППВ
- ЭБП (для исполнений -01, -02, -03)

IР67
IР65
Назначенный срок службы, лет
20
Средняя наработка на отказ, ч
150000
