Расходомеры ABB
Каталоги продукции
Брошюра Электромагнитные расходомеры ABBКомпания АББ — ведущий поставщик силового оборудования и технологий для электроэнергетики, транспорта, инфраструктуры и автоматизации производства. Группа компаний АББ ведёт бизнес в 100 странах, а её штат насчитывает 145 000 человек. Акциями фирмы торгуют на фондовых биржах в Цюрихе, Стокгольме и Нью-Йорке.
Сейчас АББ поддерживает семь корпоративных исследовательских центров по всему миру и продолжает инвестировать в них средства, реализуя новейшие разработки и решения.
| Тип расходомера | Наименование серии |
| Массовые (кориолисовые) | Field IT Кориолисовый массовый расходомер FCM2000 |
| Электромагнитные | Field Электромагнитный расходомер FXE4000 (COPAXE/MAGXE) IT Электромагнитный расходомер COPA-XL Электромагнитный расходомер AquaMaster™ Электромагнитный расходомер с датчиком погружного типа AquaProbe |
| Вихревые | Вихревой расходомер FS4000 (Swirl) Вихревой расходомер FV4000 (Vortex) |
| Ротаметры | Цельнометаллический ротаметр Модель FAM5400 IT |

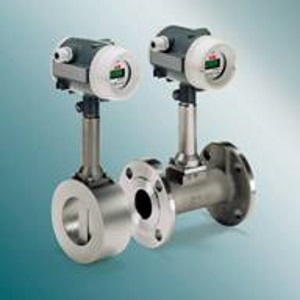

Вихревой расходомер FS4000 (Swirl) и FV4000 (Vortex)
Вихревой расходомер FS4000 (Swirl) предназначается для измерения расхода газов, пара и жидкостей в широком диапазоне, независимо от свойств измеряемых жидкостей. Этот расходомер не имеет подвижных частей, благодаря чему он не требует обслуживания и не подвержен износу.
Вихревой расходомер FV4000 (Vortex) предназначается для измерения расхода газов, пара и жидкостей в более широком диапазоне независимо от характеристик веществ.
Степень защиты корпуса 5 IP67 согласно EN60529.
Технические характеристики вихревого расходомера FV4000 VT4/VR4
Технические характеристики вихревого расходомера FS4000 ST4/SR4

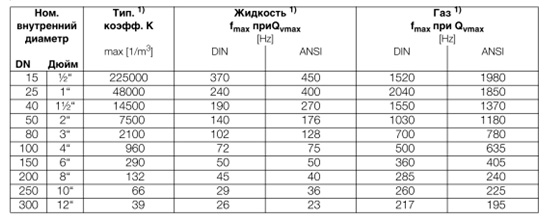

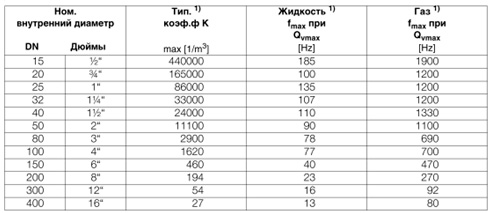

1) Указанные значения являются типичными коэффициентами К и частотами для каждой конструкции прибора. Точные значения указаны в прилагаемых к приборами протоколах испытаний.

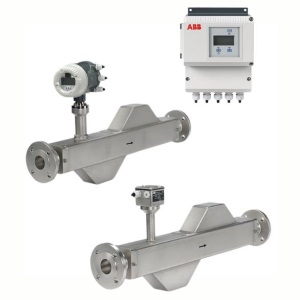

Field IT Кориолисовый массовый расходомер FCM2000
Кориолисовый массовый расходомер используется для высокоточных измерений массового расхода и плотности жидкостей, в том числе не обладающих электропроводностью.
Отсутствуют движущиеся детали, и, как следствие, отсутствует износ и нет требований по обязательному техническому обслуживанию.
Исполнение для опасных зон по TÜV 99 ATEX 1443X.
• II 2G EEx emd [ib]
• IIC T6: MC27 (≤ DN 40 [1_1/2”])
• II 1/2G EEx emd [ib] IIC T6: MC27 (DN 50 [2”] – DN150 [4”])
• Вторичный преобразователь (конвертер) оснащен цифровым микропроцессором, позволяющим обрабатывать самые слабые сигналы от сенсора при помощи цифрового фильтра.
• Управление клавиатурой при помощи магнитного стека позволяет работать с прибором без снятия крышки корпуса.
• Одновременное измерение расхода, плотности и температуры.
• Высокоточное измерение плотности с температурной компенсацией.
• Имеется исполнение для пищевой промышленности.

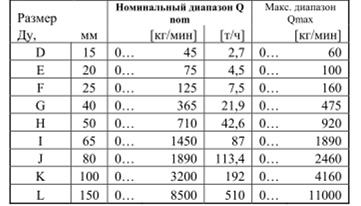

Технические характеристики
Диапазон измерений по плотности 0,5…3,5 кг/м 3
Температуры
• В диапазоне -50…+180˚С менее ±1˚С
• В диапазоне -20…+120˚С менее ±0,5˚С
Температура окружающей среды
Безопасные зоны -25…+60˚С стандартно
Зоны EEx -20…+60˚С ;
опция -40˚…+60˚/180˚С
Присоединение к технологической трубе:
Фланцы по DIN или ASME
Накидной хомут Tri-Clamp по ISO 2852
Санитарное, «молочная гайка», по DIN 11851
Номинальное давление (по фланцам) PN 16; PN40; PN 100 (для Ду≤80)

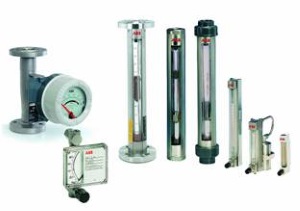

Цельнометаллический ротаметр Модель FAM5400 IT
Предназначены для измерения объемного расхода паров, газов и маловязких жидкостей.
В зависимости от заказа приборы могут быть оснащены как простой шкалой, так и дисплеем, аналоговым выходом, сигнализаторами предельных значений, клапаном-регулятором расхода.
Сделать оптимальный выбор среди многообразия моделей и конструктивных исполнений Вам помогут наши специалисты.
Цельнометаллический ротаметр Модель FAM5400 IT предназначается для измерения жидкостей, газов и пара
• Герметичное исполнение в соответствии с требованиями ATEX [Европа ]
– II 1/2G EEx c d IIC T6
– II 1/2G EEx c ib IIC T4
– II 3G EEx nA [L] IIC T4
– II 2D T85 °C…T fluid IP67
• Искробезопасное исполнение в соответствии с требованиями ATEX [Европа]
– II 1/2G EEx c ib IIC T4
– II 3G EEx nA [L] IIC T4
– II 2D T85 °C…T fluid IP67
• Взрывозащищенное исполнение в соответствии с требованиями FM [США]
– Класс I; раздел 1
– Класс I; раздел 2
• Взрывозащищенное исполнение в соответствии с требованиями CSA [Канада]
– Class I; Div 1
– Class I; Div 2
• Эксплуатация с использованием магнитного стека без открывания корпуса
• 2-проводная технология
• Выполнение требований NACE по MR 0175

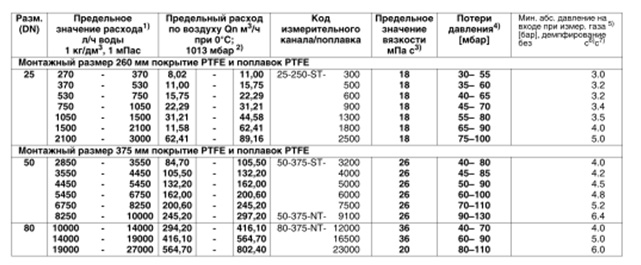

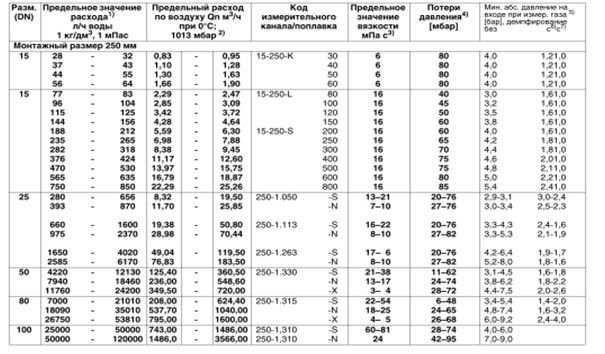

Технические характеристики:

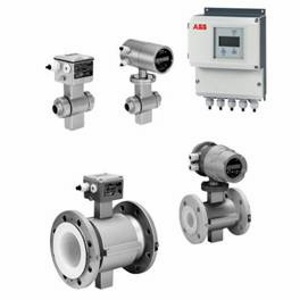

Электромагнитные расходомеры ABB
Электромагнитные расходомеры ABB являются идеальными расходомерами для всех типов жидкостей, обладающих минимальным уровнем электрической проводимости. Данный тип расходомера обладает высокой точностью измерений, не имеет потерь на гидравлическое сопротивление и движущихся деталей, стоек к абразивному износу и химической коррозии.
Field Электромагнитный расходомер FXE4000 (COPAXE/MAGXE) IT
Электромагнитный расходомер может использоваться для точного измерения расхода жидкостей с проводимостью больше 5 мкСм/см (20 мкСм/см для деминерализованной воды). Расходомер COPA/XE представляет собой компактную конструкцию, где первичный и вторичный преобразователь конструктивно объединены. В расходомере раздельной конструкции MAG/XE корпуса первичного и вторичного преобразователя соединены между собой сигнальным кабелем.
Первичный преобразователь расходомера из нержавеющей стали (серия 2000).
–Конструкция корпуса первичного преобразователя исполняется в различных вариантах соединения с технологическим трубопроводом.
–Под сварку с трубопроводом.
–Фитинги для пищевой промышленности по DIN 11851.
–Хомуты Tri Clamps.
–Варианты конструкции типа “сэндвич” и с фиксированным фланцем.
–Сертификаты EHEDG, FML, 3A.
Первичный преобразователь расходомера с алюминиевым корпусом (серия 4000)
– Варианты конструкции типа “сэндвич” и с фланцем
–Отчет о проведении испытаний DVGW
–Сертификат утверждения типа Госстандарта РФ
Вторичный преобразователь
– Возможность коммуникации по полевым шинам PROFIBUS DP/РА, FOUNDATION Fieldbus, PROFIBUS PA или протоколам HART, ASCII.
– Импульсный выход, конфигурируемый (активный / пассивный).
– Данные хранятся в отдельном съемном модуле EEPROM.
– Графический дисплей.
Электромагнитный расходомер FXE4000 D184S044U05 (COPAXE/MAGXE)
Общие сведения о конструкции первичного и вторичного преобразователей: FXE4000 (COPA/XE)
Общие сведения о конструкции первичного и вторичного преобразователей: FXE4000 (MAG/XE)

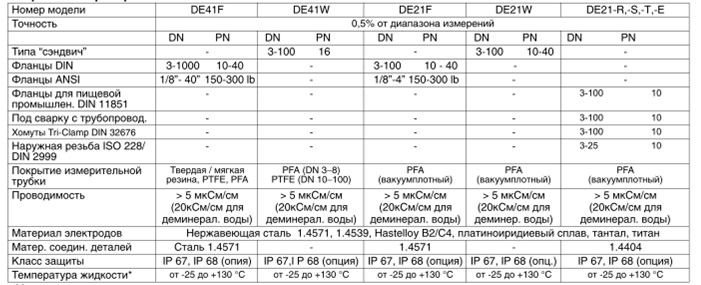

Технические характеристики

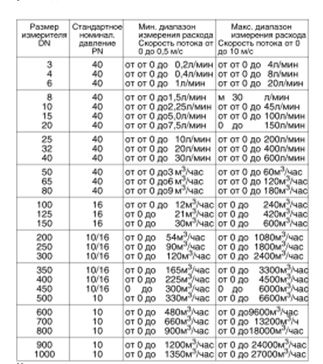

Диапазон измерения расхода
Плавно регулируется в пределах от 0,5 до 10 м/с
Точность
≤ 0,5% от диапазона измерений
Воспроизводимость
≤ 0,15 % от диапазона измерений
Минимальная проводимость
5 мкСм/см (20 мкСм/см для деминерализованной воды)
Напряжение питания
Высокое переменное напряжение: 100 230 В (15/+10 %)
Низкое переменное напряжение: 16,8-26,4 В
Низкое постоянное напряжение: 16,8 - 31,2 В, пульсация: < 5 %
Создание магнитного поля
6 1/4, 7 1/2 Гц 12 1/2 Гц, 15 Гц (при частоте сети питания 50/60 Гц)
Питание
≤ 14 ВА для питания переменного тока (первичный и вторичный преобразователи расходомера)
≤ 6 Вт для питания постоянного тока (первичный и вторичный преобразователи расходомера)
Температура окружающей среды
От 20 до +60 °C
Электрические подключение
Подпружиненные зажимы без винтов
Класс защиты по EN 60529
IP 67, IP 68 (только первичный преобразователь расходомера MAG-XE)
Варианты конструкции корпуса вторичного преобразователя для модели COPA XE
Компактная конструкция, корпус вторичного преобразователя отлит из легкого металла, окрашен, толщина слоя лакокрасочного покрытия 60 мкм, цвет задней части RAL 7012 темно-серый, цвет передней части (крышки) RAL 9002 светло-серый.
Опция
Корпус вторичного преобразователя из нержавеющей стали.
Для модели MAG-XE
• Корпус для установки на оборудовании отлит из легкого металла, окрашен, толщина слоя лакокрасочного покрытия 60 мкм, цвет задней части RAL 7012 темно-серый, цвет передней части (крышки) RAL 9002 светло-серый.
• Вставка 19 дюймов
• Корпус для крепления к панели
• Корпус для установки на направляющую.
Масса
MAG-XE: корпус для установки на оборудование: 4,5 кг
Вставка 19 дюймов: 1,5 кг
Корпус для установки на направляющую: 1,2 кг
Корпус для крепления к панели 1,2 кг.

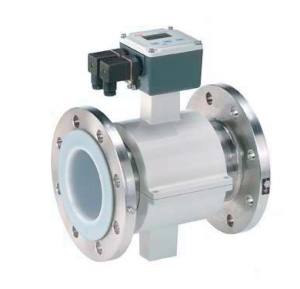

Электромагнитный расходомер COPA-XL
COPA-XL - электромагнитный расходомер, при помощи которого может измеряться расход сред, электропроводность которых не менее 20 мкСм/см. Преобразователь устанавливается непосредственно на первичном датчике. Преобразователь и первичный датчик образуют единый компактный прибор.
Отличительные особенности расходомера COPA-XL:
• Малые размеры.
• Незначительный вес.
• Быстрая установка и демонтаж.
• Питание и сигнальные выходы подключаются при помощи вилок.
• Диаметр датчика DN10 - 300 / 3/8" - 12".
• Подсоединения к процессу: фланцы по DIN и ANSI.
• Возможность расширения и обновления ЖКИ для считывания данных текущего и суммарного расхода.
• Понятная, четкая, управляемая оператором конфигурация.
• Поставляется готовым к эксплуатации.

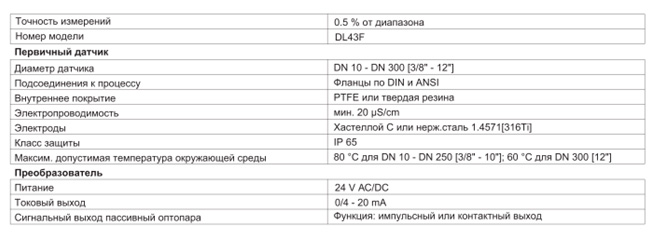

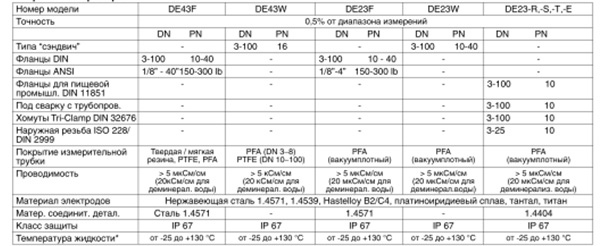

Технические характеристики

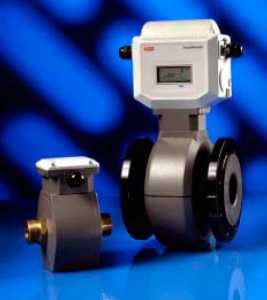

Электромагнитный расходомер AquaMaster
AquaMaster™ – основанный на новых технологиях электромагнитный расходомер следующего поколения для измерения расхода воды в подводящих трубопроводах, районных сетях водоснабжения, на станциях водоподоготовки.
Технические сведенья
• Широчайший диапазон измерения, наивысшая точность:
– измеряет минимальные ночные и пиковые дневные расходы.
• Mинимальная стоимость эксплуатации
• Прочная конструкция без движущихся элементов:
– гарантирует долгий срок службы без технического обслуживания.
• Срок работы от батарей:
– 3 года;
– не требуется внешний источник питания, возможность установки на уделенных объектах.
• Питание от сети переменного тока с резервной батареей:
– обеспечивает непрерывность измерений при сбоях в питающей сети.
• 'Fit and Flow™' (Установи и меряй):
– предельно простой монтаж, настройка на месте не требуется.
• Встроенный или выносной дисплей:
– все потребности пользователей в одном вторичном преобразователе.
• Герметичные датчики и вторичные преобразователи:
– допускают установку в любых условиях, включая затопляемые колодцы.
• Датчик, размещаемый под землей:
– быстрота и дешевизна установки без специальной камеры.
• Стандартная функция:
– измерение расхода в обоих направлениях.

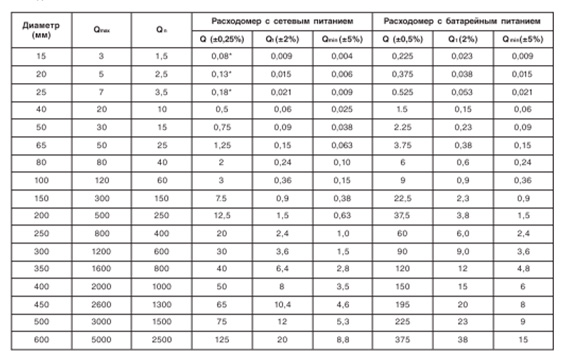

Технические характеристики:

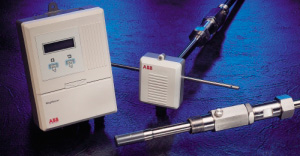

Электромагнитный расходомер с датчиком погружного типа AquaProbe
Особенности:
• Полностью погружаемый стойкий высокопрочный датчик
– обеспечивает надежную работу и не требует технического обслуживания в жестких условиях эксплуатации.
• Простая установка
– обеспечивает монтаж на трубопроводах без нарушения нормального режима подачи воды.
• Высокая точность измерений в широчайшем диапазоне прямых и обратных потоков
– позволяет пользователю с высокой точностью измерять пиковые дневные и минимальные ночные расходы.
• Цена принципиально не зависит от диаметра трубы
– недорогая альтернатива расходомерам полного сечения потока.
• Одинаково пригоден для постоянной и временной установки
– предоставляет пользователю гибкие возможности.
• Отсутствие подвижных деталей и отсутствие проблем, связанных с износом
– стабильность калибровочных параметров и надежность.
• Как выбрать измерительный преобразователь
– который наилучшим образом будет отвечать эксплуатационным требованиям.
Технические характеристики
• Макс. давление 20 бар.
• Температура эксплуатации от –20°C до +60°C.
• Температура жидкости (воды) от 0° до +60°C.
• Защита IP68/NEMA6 [при погружении на глубину до 10 м].
