Расходомеры SICK
Брошюра Ультразвуковой расходомер SICK FLOWSIC100 FlareSICK предлагает лучшие решения в области аналитики и контроля технологических процессов - беспробоотборные и пробоотборные анализаторы газов и жидкостей, а также системы измерения концентрации пыли, непрозрачности и массового расхода. Компания SICK имеет более чем 50 летний технический опыт работы в таких отраслях как энергетика, нефтепереработка, нефтехимия, сжигание отходов, обработка воды, цементной, химической, фармацевтической, целлюлозно-бумажной, сталелитейной, пищевой, стекольной промышленности, и других. SICK предлагает передовые технологии, обучение, техническую поддержку, сервисное обслуживание на месте и послепродажное обслуживание.
SICK предлагает различные расходомеры газа для решения разнообразных измерительных задач: вычисление объёма потока в процессе, применение в газовой промышленности, контроль выбросов на промышленных предприятиях, на испытательных стендах в автомобильной промышленности и многое другое.
| Тип расходомера | Наименование серии |
| Ультразвуковые | FLOWSIC100 CEMS FLOWSIC100 Process FLOWSIC100 Flare FLOWSIC150 Carflow FLOWSIC200 FLOWSIC600 |

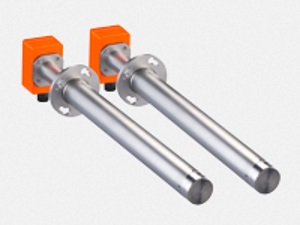

FLOWSIC100 CEMS
Вычисление объема уходящих дымовых газов в системах непрерывного экологического мониторинга
• прочные и долговечные титановые преобразователи
• измерительная система без продувки воздухом или измерительная система с внутренним или внешним продувочным воздухом
• коррозионностойкий материал для использования в агрессивных газах (опция)
• полное измерение на всем диаметре канала в версии «на просвет»
• версия для экономичного одностороннего монтажа
• автоматическая проверка нулевой и контрольной точек

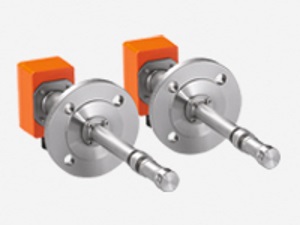

FLOWSIC100 Process
Ультразвуковой расходомер газа для контроля технологических процессов
• коррозионностойкий преобразователи из стали и титана
• технологическое давление до 16 бар
• герметичный ультразвуковой зонд
• полное измерение на всем диаметре трубы
• взрывозащищенное исполнение для использовании в зоне 2 (ATEX)
• специальный механизм извлечения, без остановки рабочего процесса
• автоматическая проверка нулевой и контрольной точек

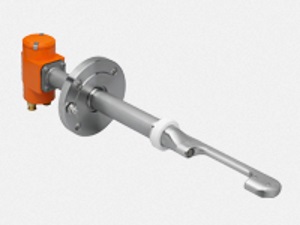

FLOWSIC100 Flare
Измерение расхода факельного газа
• инновационная конструкция ультразвуковых приемопередатчиков для очень высоких скоростей потока газа
• для взрывоопасных зон Зоны 1, Зоны 2 (ATEX/IECEx) и CSA CIass I, Div1
• герметичный зонд из стали или титана
• преобразователи высокой мощности
• монтаж сенсоров под углом 90°
• версия «на просвет» или зондовая, механизм извлечения без остановки процесса (опция)
• малое время отклика для измерений вблизи нулевой точки
• автоматическая проверка нулевой и контрольной точек.
Технические характеристики

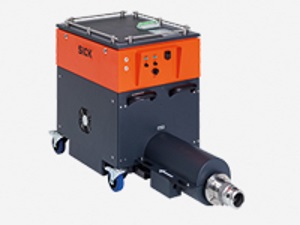

FLOWSIC150 Carflow
Ультразвуковая измерительная система
• прямое измерение в неразбавленном выхлопном газе;
• измерение по одному или нескольким каналам;
• быстроразъемное соединение для простого монтажа;
• мобильная, компактная система на блокируемых колесах;
• незначительная потеря давления
• встроенный узелобогрева во избежании образования конденсата.
FLOWSIC200
Прибор для измерения скорости потока
• возможны очень большие участки измерений
• бесконтактное измерение
• прочные компоненты из титана, высококачественной стали или литья
• версии для коррозийной среды туннелей
• учет направления потока воздуха
• отсутствие подвижных частей
FLOWSIC600
Ультразвуковой счетчик газа
• 2-х или 4-х лучевое исполнение без отражения сигнала
• также 4+1 измерительных луча или 4+4 измерительных луча для резервирования измерений
• герметичные ультразвуковые преобразователи из титана
• диапазон измерений до 1 : 130
• полностью автоматическая, интеллектуальная самодиагностика
• встроенный журнал и регистратор данных
• простое обслуживание и общирная диагностика благодаря программному обеспечению MEPAFLOW600 CBM
Ультразвуковой счетчик газа FLOWSIC600 для коммерческого и технологического учета
Особенности:
• 2 или 4 пары ультразвуковых лучей без отражения сигналов от стенок трубопровода.
• Опционально доступна компоновка счетчика по схеме 4+1 или 4+4 для дублирования измерений.
• Двунаправленное измерение потока без потери давления.
• Герметизированные ультразвуковые приемопередатчики изготовленные из Титана.
• Широкий диапазон измерений - до 1 : 130.
• Полностью автоматическая, многофункциональная и интеллектуальная система самодиагностики.
• Встроенный журнал событий и предупреждений.
• Простое обслуживание и диагностика, с помощью программного обеспечения MEPAFLOW600 CBM.
Область применения
• Коммерческий учет
• Трансконтинентальные газопроводы, морские платформы.
• Муниципальные газораспределительные сети, подземные хранилища газа (двунаправленный поток).
• Криогенные газы (температура до -194 °C).
• Технологические газы, такие как N2, O2, H2, CO2, Cl2, этилен и т. д.
• Газ с высоким содержанием H2S ,например высокосернистый газ или биогаз.
Преимущества:
• Минимальные эксплуатационные расходы, благодаря интеллектуальной системе самодиагностики.
• Полнопроходное сечение; Отсутствие потерь давления.
• Низкая чувствительность к помехам регулятора давления.
• Возможность калибровки при атмосферном давлении.
• Возможность демонтажа приемопередатчиков при рабочем давлении.
• Возможность обеспечения электропитания от солнечных батарей.

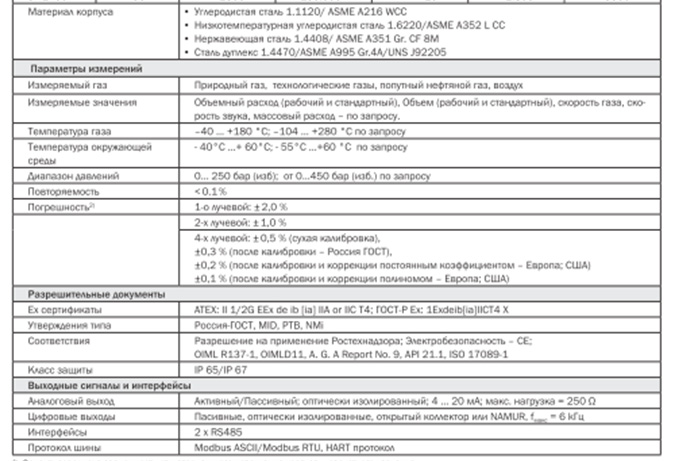

Технические характеристики

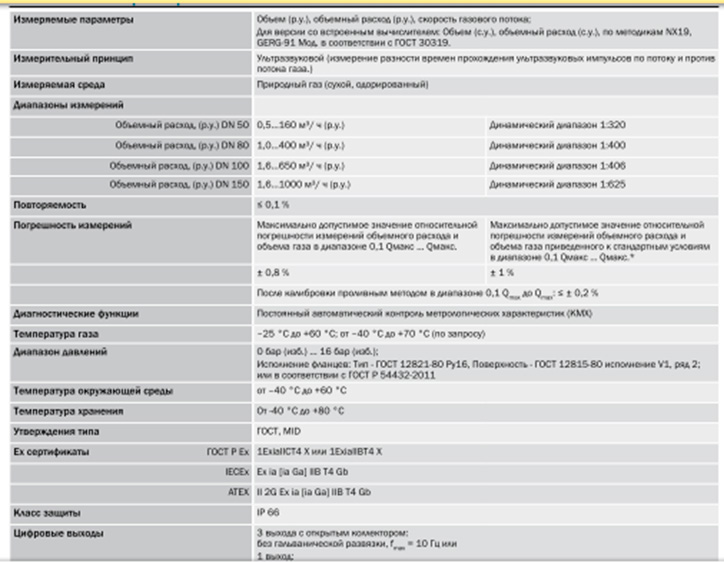

FLOWSIC500 CIS
Ультразвуковой счетчик природного газа
Особенности:
• Передовая технология измерения расхода газа на базе ультразвукового принципа.
• Система активной самодиагностики с постоянным контролем метрологических характеристик.
• Прочная, надежная конструкция без движущихся компонентов.
• Картриджная концепция измерительной части.
• Не требуются входные и выходные прямолинейные участки.
• Устойчивость к превышению расхода газа.
• Доступна модификация со встроенным вычислителем расхода, датчиками давления и температуры для вычисления объема газа, приведенного к стандартным условиям в соответствии с ГОСТ 30319.
• Базовая версия счетчика оснащается аварийной аккумуляторной батареей для 3-х месячной работы в условиях отсутствия какого-либо внешнего питания.
• Автономная модификация счетчика комплектуется аккумуляторной батареей обеспечивающей автономную работу FLOWSIC500 CIS сроком более 5 лет.
Область применения:
• Узлы учета и измерительные станции в сетях распределения природного газа на уровне региональных и муниципальных поставщиков
• Измерительные станции промышленного и коммерческого назначения
• Области применения, где необходимо обеспечить постоянную подачу газа
Преимущества:
• Максимальная достоверность измерений благодаря системе автоматической самодиагностики
• Гарантия бесперебойной подачи газа благодаря отсутствию возможности «блокировки» потока
• Сокращение расходов на создание и простота в реализации узла учета газа благодаря модификации со встроенным вычислителем расхода, датчиками давления и температуры
• Простой монтаж благодаря совместимости с традиционными технологиями (легкая установка взамен турбинных и ротационных счетчиков)
• Минимальные эксплуатационные расходы; обслуживания почти не требуется
• Простая процедура поверки и калибровки, включая имитационную поверку непосредственно на месте эксплуатации
• Надежность при динамическом изменении расхода газа
• Автономная работа
