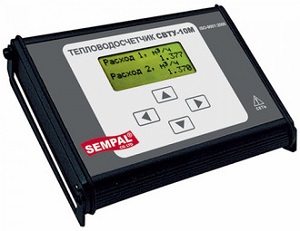

Теплосчётчик СВТУ-10М (М1, М2)
Предназначен для измерения отпущенной или потреблённой тепловой энергии в нескольких (до 2-х) контурах потребления тепла или воды с использованием до 2-х ультразвуковых каналов измерения расхода. В счётчиках реализовано два независимых канала вычисления, каждый из которых обслуживает один контур потребления тепла. Каждый из каналов (независимо от других каналов) может иметь один из следующих вариантов исполнения: 1, 2, 4, 5, 7, 9, 10, 11, 12. Каждый из вариантов исполнения представляет собой одно- или двухпоточный измеритель тепла или воды.
В стандартную комплектацию при поставке входят:
• два импульсных активных выхода с напряжением единицы 3 В;
• встроенный блок работы с модемом (RS-232).
Ультразвуковые тепловодосчётчики СВТУ-10М (М1, М2) RP представляют собой законченную систему учёта и регулирования тепловодопотребления в одном приборе.
| Тип РУ | Диапазон объёмных расходов теплоносителя (воды), м3/ч | Диапазон тепловой мощности, Гкал/ч | |||
| минимальный (Qmin) | переходный (Qt) | максимальный (Qmax) | миним. (Gmin) | максим. (Gmax) | |
| РУ-20 | 0,06 | 0,12 | 6 | 0,00015 | 0,95 |
| РУ-32 | 0,22 | 0,6 | 22 | 0,00055 | 3,5 |
| РУ-50 | 0,7 | 1,4 | 70 | 0,0018 | 11 |
| РУ-65 | 1,2 | 2,4 | 120 | 0,003 | 19 |
| РУ-80 | 1,8 | 3,6 | 180 | 0,0045 | 28 |
| РУ-100 | 2,8 | 5,7 | 280 | 0,007 | 43 |
| РУ-125 | 4,5 | 8,8 | 450 | 0,011 | 68 |
| РУ-150 | 6,5 | 12,7 | 650 | 0,016 | 100 |
| РУ-200 | 11,5 | 23 | 1150 | 0,028 | 175 |
| РУ-250 | 18 | 35 | 1800 | 0,045 | 272 |
| РУ-300 | 26 | 51 | 2600 | 0,065 | 393 |
| РУ-350 | 35 | 69 | 3500 | 0,087 | 530 |
| РУ-400 | 45 | 90 | 4500 | 0,11 | 680 |
| РУ-500 | 71 | 141 | 7100 | 0,17 | 1610 |
| РУ-600 | 102 | 204 | 10200 | 0,25 | 1540 |
| РУ-700 | 140 | 277 | 14000 | 0,35 | 2115 |
| РУ-800 | 180 | 362 | 18000 | 0,45 | 2720 |
| РУ-1000 | 285 | 565 | 28500 | 0,71 | 4275 |
Основные технические характеристики:
• обеспечивает измерение всех необходимых параметров для тепло- и водопотребления;
• два независимых контура учёта тепла;
• учёт тепла и холода (возможность автоматического переключения режимов);
• ночной и дневной тарифы учёта;
• для водосчётчиков - возможность учёта независимо для каждого направления потока;
• диаметр условного прохода первичного преобразователя расхода выбирается из диапазона от 20 мм до 1000 мм включительно в соответствии с объёмным расходом теплоносителя;
• предел измерения расхода теплоносителя соответствует скорости 10 м/с;
• рабочий диапазон измерения расхода - 1.0...100 %;
• рабочий диапазон температуры теплоносителя - 0...150 °С;
• допускаемая разность температур в подающем и обратном трубопроводах - 2.5...150 °С;
• рабочее давление - до 16 техн. атм. (16 кгс/кв.см);
• пределы допускаемых погрешностей:
• при измерении температур - 0.2 °С;
• при измерении разности температур - 0.1 °С;
• при измерении расхода, объёма и массы теплоносителя (модификация М2) - 2.0 (3.0 для Qmin-rQt) %, счётчик модификации Ml - 1.0% и 2.0%, соответственно;
• при измерении тепловой мощности и тепловой энергии (М2) - 2.5%, (Ml) - 1.5%.
• по ДСТУ 3339 счётчики исполнений 2, 5 соответствуют классу точности 2.5, а счётчики исполнений 4, 7,9 - классу точности 4;
• при измерении времени - 0.01%.
• потребляемая от сети 50 Гц 24В/36В/220В±15% мощность - 7 ВА;
• окружающая температура для тепловычислителя - 0...50 °С, для РУ и датчиков от -40 до +70 °С;
• масса измерительного блока - 750 г, габариты с разъёмами и креплением - 235x110x60 мм;
• возможно измерение параметров в системах СГС или СИ.
• встроенный блок резервного питания. Время работы до 15 часов.
Теплосчётчики могут быть снабжены одним или двумя датчиками давления. Максимальная длина соединительных кабелей до датчиков расхода, температуры и давления 100 м.
Глубина почасового архива - 100 суток, посуточного - 3 года.
Связь с внешними устройствами
Интерфейс RS-232 - подключение к компьютеру, устройству съёма данных, проводным модемам, GSM/GPRS модемам.
Работа в сетях Modbus по интерфейсу RS-485.
Считывание архивной информации непосредственно на USB Flash устройство.
Возможен вариант исполнения РУ со шлюзовыми камерами, позволяющий производить обслуживание прибора без остановки воды в трубопроводах больших диаметров.
Средний срок службы 12 лет. Время наработки на отказ 50000 часов. Межповерочный интервал - 4 года. Гарантийный срок - 4 года.

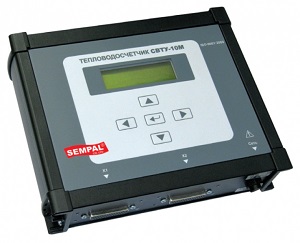

Тепловодосчетчик СВТУ-10М (5М1, 5М2)
Предназначен для измерения отпущенной или потреблённой тепловой энергии в нескольких (до 4-х) контурах потребления тепла или воды с использованием до 5-ти ультразвуковых каналов измерения расхода. В счётчиках реализовано четыре независимых канала вычисления, каждый из которых обслуживает один контур потребления тепла. Каждый из вариантов исполнения представляет собой одно- или двухпоточный измеритель тепла или воды.
В стандартную комплектацию при поставке входят:
• 5 импульсных активных выходов с напряжением единицы 3 В;
• встроенный блок работы с модемом (RS-232).
Драйвер модема может быть подстроен практически под любой из выпускаемых в настоящее время модемов. Поддерживается работа в режиме GPRS для GSM модемов. Дополнительно может быть установлен интерфейс RS-485, позволяющий объединить несколько счётчиков на один канал связи.
Счётчик может иметь до 5-ти ультразвуковых каналов измерения расхода, до 8-ми каналов измерения температуры и до 4-х каналов измерения давления (датчики давления с токовым выходом 4...20 мА). По отдельному заказу также могут быть включены два импульсных входа для измерения объёма с помощью счётчиков воды с импульсными выходами. Максимальная частота импульсов на входе - до 1000 Гц.
Может комплектоваться встроенным блоком резервного питания (аккумуляторы). Время работы от аккумуляторов не менее 8-ми часов (время работы от аккумуляторов может быть уменьшено в случае, если датчики давления запитаны от внутреннего источника питания счётчика).
По дополнительному заказу могут быть установлены два линейных выхода для управления регулирующими клапанами и два ключевых маломощных выхода для управления другими исполнительными механизмами (насосы, ...).
Ультразвуковые тепловодосчетчики СВТУ-10М (5М1, 5М2) представляют собой законченную систему учёта и регулирования тепловодопотребления в одном приборе. Для организации обмена информацией между тепловодосчетчиками СВТУ-10М и IBM-совместимым компьютером используется программа "SEMPAL Device Manager". Программное обеспечение поставляется бесплатно и позволяет объединять значительное количество тепловодосчётчиков "СЕМПАЛ" в автоматизированные дистанционно управляемые системы учета и регулирования любой конфигурации в масштабах района или города.
| Тип РУ | Диапазон объёмных расходов теплоносителя (воды), м3/ч | Диапазон тепловой мощности, Гкал/ч | |||
| минимальный (Qmin) | переходный (Qt) | максимальный (Qmax) | миним. (Gmin) | максим. (Gmax) | |
| РУ-20 | 0,06 | 0,12 | 6 | 0,00015 | 0,95 |
| РУ-32 | 0,22 | 0,6 | 22 | 0,00055 | 3,5 |
| РУ-50 | 0,7 | 1,4 | 70 | 0,0018 | 11 |
| РУ-65 | 1,2 | 2,4 | 120 | 0,003 | 19 |
| РУ-80 | 1,8 | 3,6 | 180 | 0,0045 | 28 |
| РУ-100 | 2,8 | 5,7 | 280 | 0,007 | 43 |
| РУ-125 | 4,5 | 8,8 | 450 | 0,011 | 68 |
| РУ-150 | 6,5 | 12,7 | 650 | 0,016 | 100 |
| РУ-200 | 11,5 | 23 | 1150 | 0,028 | 175 |
| РУ-250 | 18 | 35 | 1800 | 0,045 | 272 |
| РУ-300 | 26 | 51 | 2600 | 0,065 | 393 |
| РУ-350 | 35 | 69 | 3500 | 0,087 | 530 |
| РУ-400 | 45 | 90 | 4500 | 0,11 | 680 |
| РУ-500 | 71 | 141 | 7100 | 0,17 | 1610 |
| РУ-600 | 102 | 204 | 10200 | 0,25 | 1540 |
| РУ-700 | 140 | 277 | 14000 | 0,35 | 2115 |
| РУ-800 | 180 | 362 | 18000 | 0,45 | 2720 |
| РУ-1000 | 285 | 565 | 28500 | 0,71 | 4275 |
Основные технические характеристики:
• диаметр условного прохода первичного преобразователя расхода выбирается из диапазона от 20 до 1000 мм включительно в соответствии с объёмным расходом теплоносителя;
• рабочий диапазон измерения расхода – 1.0...100%;
• рабочий диапазон температуры теплоносителя - 0...150 °С;
• допускаемая разность температур в подающем и обратном трубопроводах – 2.5...150°С;
• рабочее давление - до 16 техн. атм. (16 кгс/кв. см);
• пределы допускаемых погрешностей:
• при измерении температур - 0.2°С;
• при измерении расхода, объёма и массы теплоносителя (модификация М2) – 2.0 (3.0 для Qmin-rQt) %, счётчик модификации М1 - 1.0% и 2.0%, соответственно;
• при измерении тепловой мощности и тепловой энергии (М2) - 2.5%, (М1) – 1.5%;
• по ДСТУ 3339 счётчики исполнений 2, 5, 6, 8 соответствуют классу точности 2.5, а счётчики исполнений 4, 7 , 9 - классу точности 4;
• при измерении времени - 0.01%.
• потребляемая от сети 50 Гц 24В/36В/220В±15% мощность - до 20 ВА;
• окружающая температура для тепловычислителя - 0...50°С, для РУ и датчиков от -40º до +70°;
• масса измерительного блока - 4кг, габариты с разъёмами и креплением – 250х200х60 мм;
• возможно измерение параметров в системах СГС или СИ.
Состав:
• каналов вычисления до 4-х,
• ультразвуковых каналов измерения расхода – до 5,
• каналов измерения температуры – до 8,
• каналов измерения давления – до 4х,
• импульсных каналов измерения объёма – до 2х.
Каждый из каналов вычислений может иметь свой вариант исполнения, не связанный с другими каналами.
Максимальная длина кабелей до датчиков расхода, температуры и давления 100 м.
Глубина почасового архива – 70 суток, посуточного – 1 год.
Связь с внешними устройствами – компьютером, устройством съёма данных - производится без специальных адаптеров кабелем до 200м длиной посредством интерфейса RS-232С. Возможно использование интерфейса RS-485. В тепловодосчётчик введены функции прямого выхода на телефонный и радиомодем, а также 2 аналоговых выхода для формирования сигналов управления регулирующими клапанами, 2 пороговых выхода для управления насосами, регистрирующими устройствами. Комплект поставки зависит от выбранных вариантов исполнения и включает в себя, кроме измерительного блока, расходомерный участок (РУ) из коррозионностойких материалов, ответные фланцы, крепёж, датчики расхода и температуры с втулками, уплотнительными прокладками, соединительными кабелями. Кроме обычных вариантов исполнения, прибор используется с двухлучевыми (двуххордовыми) РУ диаметрами свыше 150мм в модификациях М1.
Возможно герметизированное исполнение узла расхода для использования в затопляемых помещениях. Также имеется вариант исполнения РУ со шлюзовыми камерами, позволяющий производить обслуживание прибора без остановки воды в трубопроводах больших диаметров.
Возможна поставка комплекта для врезки датчиков расхода в готовый трубопровод диаметром 200мм и выше для однолучевых и 400мм и выше для двухлучевых (двуххорловых). Имеется методика беспроливного метода метрологической поверки.
Минимальные длины прямолинейных участков трубопровода на входе РУ-50 и выше должны быть:
• для модификации М2 не менее: 7 ДУ - после конусообразного перехода с углом не более 20; 10 ДУ - после изгиба на 90°, 15 ДУ – после задвижки, двух изгибов на 90° в перпендикулярных плоскостях; 20 ДУ – после насоса;
• для модификации М1 - 10ДУ, 15ДУ, 20ДУ, 30ДУ, соответственно. Длина прямолинейного участка трубопровода на выходе РУ-50 и выше должна быть не менее 5 ДУ.
Модели с типами РУ-20 и РУ-32 прямолинейными участками комплектуются.
По отдельному заказу блок может комплектоваться встроенным блоком резервного питания.
Средний срок службы 12 лет. Время наработки на отказ 50000 часов. Межповерочный интервал – 4 года. Гарантийный срок – 4 года.
Варианты поставки (конфигурации) теплосчётчиков:
| № | Название варианта |
| 1 | Один водосчётчик |
| 2 | Теплосчётчик для закрытой системы теплоснабжения |
| 2-1 | Теплосчётчик для закрытой системы теплоснабжения |
| 2-2 | Теплосчётчик для закрытой системы теплоснабжения |
| 4 | Теплосчётчик для открытой системы теплоснабжения без трубопровода холодного водоснабжения |
| 5 | Теплосчётчик для закрытой системы теплоснабжения с контрольным водосчётчиком на обратном трубопроводе |
| 7 | Теплосчётчик для открытой системы теплоснабжения с трубопроводом холодного водоснабжения. Температура холодной воды измеряется |
| 9 | Теплосчётчик с измерением расходов на подающем и на подпиточном трубопроводах |
| 10 | Теплосчётчик для открытой системы теплоснабжения без трубопровода холодного водоснабжения и отбором воды в систему ГВС |
| 11 | Теплосчётчик для открытой системы теплоснабжения с трубопроводом холодного водоснабжения и отбором воды в систему ГВС |
| 11-1 | Теплосчётчик для открытой системы теплоснабжения с трубопроводом холодного водоснабжения и отбором воды в систему ГВС без измерения температуры ГВС |
| 12 | Теплосчётчик для открытой системы теплоснабжения без трубопровода холодного водоснабжения и отбором воды в систему ГВС, без измерения температуры ГВС |
