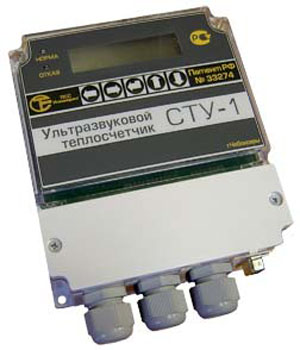

Ультразвуковой теплосчетчик СТУ-1 Модель 2
Описание серии
Серию приборов СТУ-1 представляет один прибор СТУ-1 Модель 2. В состав прибора входят:
• электронный блок (вычислитель), который включает в себя расходомерную часть, состоящую из двух независимых ультразвуковых расходомеров
• измерительный участок (возможно изготовление беструбного варианта прибора)
• ультразвуковой преобразователь расхода, который состоит из одной или двух пар пьезоэлектрических преобразователей, установленных на измерительном участке:
| Номинальный диаметр DN, мм | Комплектация |
| 15 - 200 | готовый ультразвуковой преобразователь |
| 250 - 1800 | пьезоэлектрические преобразователи могут монтироваться на существующий трубопровод |
| 250 - 1600 | готовый ультразвуковой преобразователь может быть изготовлен под заказ |
При поставке беструбного варианта, поставляются одна или две пары пьезоэлектрических преобразователей с комплектом монтажной арматуры и кабелем РК-50.
Принципы измерения
Принцип измерения прибора основан на явлении сноса ультразвуковой волны при прохождении через поток рабочей жидкости по трубопроводу. Излучение и прием ультразвукового сигнала в обе стороны обеспечивают пьезоэлектрические преобразователи. Электронный блок осуществляет измерение разности времен распространения сигнала. Эта разница пропорциональна средней скорости движения потока, она является искомой величиной для расчета расхода и объема жидкости.
GB и GН для DNот 200 до1800 мм определяются по формулам
Где:
• DN – номинальный диаметр
Пределы измерения и давления
Пределы измерения:
| Номинальный диаметр, DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 |
| Наибольший расход, Gв, м3/ч | (3,5) | (5) | (8) | (11) 30 | (17) 45 | (24) 75 | 127 | 192 | 300 | 675 | 1200 |
| Наименьший расход, Gн, м3/ч | (0,03) | (0,05) | (0,07) | (0,16) 0,2 | (0,2) 0,3 | (0,3) 0,5 | 0,9 | 1,3 | 2,0 | 4,5 | 8,0 |
Измеряемая среда – вода:
• содержанием твердых веществ не более 1%
• максимальная скорость потока не более 10 м/с
• число Рейнольдса (Re) не ниже 10000
• температура от 1 до 150 °С
• рабочее давление не более 1,6 МПа
Либо любая другая жидкость, для которой известна скорость распространения ультразвука и имеется методика выполнения измерений.
Назначение
Теплосчетчик СТУ-1 Модель 2 предназначен для измерения количества тепловой энергии, тепловой мощности, объемного расхода, массового расхода, объема, массы, температуры, давления теплоносителя в закрытых и открытых системах теплоснабжения.
Обеспечивает измерение количества тепловой энергии, объемного расхода, объема, температуры и давления теплоносителя в двух трубопроводах и дополнительно измерение объемного расхода и объема теплоносителя (воды) в четырех трубопроводах, а так же индикацию массового расхода и массы теплоносителя.

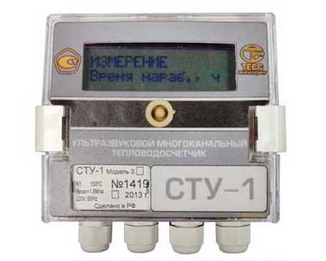

Ультразвуковой теплосчетчик СТУ-1 Модель 3
Описание серии
Серия приборов СТУ-1 Модель 3 состоит из:
| Модель | Тип и количество подключаемых преобразователей | Количество выходных сигналов | ||||
| УПР | ВС | ПТС | ПД | ЧИС | НТС | |
| 3.1 | 1 | до 4 | 2 | - | 1 | - |
| 3.2 | до 2 | до 4 | до 5 | до 4 | 2 | - |
| 3.3 | до 4 | до 2 | до 5 | до 4 | 4 | - |
Где:
• УПР – ультразвуковые преобразователи расхода – измерительные участки для встроенных УР
• ВС – подключаемые внешние водосчетчики или расходомеры с импульсными или частотными выходами;
• ПТС – подключаемые платиновые преобразователи термосопротивления
• ЧИС – числоимпульсные выходные сигналы, пропорциональные объемному расходу
В состав прибора входят:
• электронный блок (вычислитель), который включает в себя расходомерную часть, состоящую из двух независимых ультразвуковых расходомеров
• измерительный участок (возможно изготовление беструбного варианта прибора)
• ультразвуковой преобразователь расхода, который состоит из одной или двух пар пьезоэлектрических преобразователей, установленных на измерительном участке:
| Номинальный диаметр DN, мм | Комплектация |
| 15 - 200 | готовый ультразвуковой преобразователь |
| 250 - 1800 | пьезоэлектрические преобразователи могут монтироваться на существующий трубопровод |
| 250 - 1600 | готовый ультразвуковой преобразователь может быть изготовлен под заказ |
При поставке беструбного варианта, поставляются одна или две пары пьезоэлектрических преобразователей с комплектом монтажной арматуры и кабелем РК-50.
Принципы измерения
Принцип измерения прибора основан на явлении сноса ультразвуковой волны при прохождении через поток рабочей жидкости по трубопроводу. Излучение и прием ультразвукового сигнала в обе стороны обеспечивают пьезоэлектрические преобразователи. Электронный блок осуществляет измерение разности времен распространения сигнала. Эта разница пропорциональна средней скорости движения потока, она является искомой величиной для расчета расхода и объема жидкости.
GB и GН для DNот 200 до1800 мм определяются по формулам
Где:
DN – номинальный диаметр
Пределы измерения расхода
Пределы измерения:
| Номинальный диаметр, DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 |
| Наибольший расход, Gв, м3/ч | (3,5) | (5) | (8) | (11) 30 | (15) 45 | (23) 75 | 127 | 192 | 300 | 675 | 1200 |
| Наименьший расход, Gн, м3/ч | (0,03) | (0,08) | (0,12) | (0,16) 0,2 | (0,2) 0,3 | (0,3) 0,5 | 0,9 | 1,3 | 2,0 | 4,5 | 8,0 |
Измеряемая среда – вода:
• содержанием твердых веществ не более 1%
• максимальная скорость потока не более 10 м/с
• число Рейнольдса (Re) не ниже 10000
• температура от 1 до 50°С
• рабочее давление не более 1,6 МПа
Либо любая другая жидкость, для которой известна скорость распространения ультразвука и имеется методика выполнения измерений.
Назначение
Теплосчетчик СТУ-1 Модель 3 предназначен для измерения количества тепловой энергии, тепловой мощности, объемного расхода, массового расхода, объема, массы, температуры, давления теплоносителя в закрытых и открытых системах теплоснабжения.
Может применяться для учета количества тепловой энергии, в том числе коммерческого, на предприятиях тепловых сетей, объектах промышленного и бытового назначения.

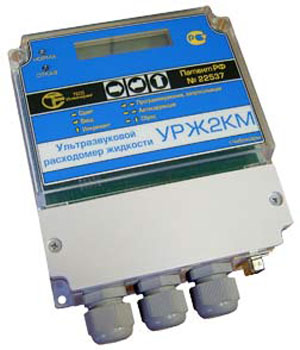

Ультразвуковой расходомер жидкости двухканальный Модель 2
Описание серии
Серию приборов УРЖККМ представляет один прибор УРЖК2КМ (Модель 2). В состав прибора входят:
• электронный блок
• комплект соединительных кабелей
• ультразвуковой преобразователь расхода, который состоит из одной или двух пар пьезоэлектрических преобразователей, установленных на измерительном участке:
| Номинальный диаметр DN, мм | Комплектация |
| 15 - 200 | готовый ультразвуковой преобразователь |
| 250 - 1800 | пьезоэлектрические преобразователи могут монтироваться на существующий трубопровод |
| 250 - 1600 | готовый ультразвуковой преобразователь может быть изготовлен под заказ |
Принципы измерения
Принцип измерения прибора основан на явлении сноса ультразвуковой волны при прохождении через поток рабочей жидкости по трубопроводу. Излучение и прием ультразвукового сигнала в обе стороны обеспечивают пьезоэлектрические преобразователи. Электронный блок осуществляет измерение разности времен распространения сигнала (по и против направления движения жидкости). Эта разница пропорциональна средней скорости движения потока, она является искомой величиной для расчета расхода и объема жидкости.
Для трубопровода с условным диаметром DNот 250 мм до 3000 мм определяются по формулам:
Пределы измерения расхода и давления
| Номинальный диаметр, DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 |
| Наибольший расход, Gв, м3/ч | (3,5) | (5) | (8) | (11) 36 | (25) 48 | 75 | 127 | 192 | 300 | 675 | 1200 |
| Наименьший расход, Gн, м3/ч | (0,03) | (0,05) | (0,07) | (0,16) 0,2 | (0,2) 0,3 | 0,5 | 0,9 | 1,3 | 2,0 | 4,5 | 8,0 |
Измеряемая среда – вода:
• содержанием твердых веществ не более 1%
• максимальная скорость потока не более 10 м/с
• число Рейнольдса (Re) не ниже 10000
• температура от 1 до 150°С
• рабочее давление не более 1,6 МПа
Либо любая другая жидкость, для которой известна скорость распространения ультразвука и имеется методика выполнения измерений.
Назначение
Расходомер УРЖК2КМ предназначен для измерения объемного расхода и объема холодной, горячей воды или другой жидкости, протекающей по одному или двум напорным трубопроводам.
Ультразвуковой расходомер на высокие давления для пластовых вод
Описание серии
Серию приборов УРЖ2КМ представляет один прибор УРЖ2КМ.
В состав прибора входят:
• электронный блок
• комплект соединительных кабелей
• ультразвуковой преобразователь расхода, который состоит из одной или двух пар пьезоэлектрических преобразователей, установленных на измерительном участке:
Ультразвуковой преобразователь с измерительным участком имеет уникальную конструкцию, которая предназначена для работы с высокими давлениями: цельнофрезерованная труба без швов с возможностью периодического обслуживания или чистки. Крепление – воротниковые фланцы.Измерительный участоквыполняется из кислотостойкой стали.
Принципы измерения
Принцип измерения прибора основан на методе прямых измерений разности времени при прохождении ультразвука в воде от одного преобразователя к другому в прямом и обратном направлении.
Электрические импульсы с электронного блока поступают поочередно то на один, то на другой преобразователь. Входящий в состав электронного блока микропроцессор на основании введенных в его память данных о диаметре трубопровода, расстояния между преобразователями и измерений разности времени прохождения ультразвука в воде по потоку и против потока вычисляет расход и объем воды.
Технические характеристики
Диаметр трубопровода: 20 – 100 мм.
Измеряемая среда – вода:
• содержанием твердых веществ не более 1%
• температура от 1 до 150°С
• рабочее давление не более 35 МПа
• испытательное давление не более 40 МПа
Либо любая другая жидкость, для которой известна скорость распространения ультразвука и имеется методика выполнения измерений.
Назначение
Прибор предназначен для технологического или коммерческого учета расхода и объема пластовой воды, межпластовой воды, воды под мерзлотной, воды надмерзлотной, артезианской воды.
