Фирма "Сигнур" была основана в 1991 году. Основной деятельностью компании является разработка и производство ультразвуковых расходомеров и уровнемеров для систем водоснабжения и водоотведения, электронных приборов контроля и учёта и другой измерительной техники. Фирма была основана ведущими сотрудниками лаборатории по разработке ультразвуковых расходомеров, уровнемеров специального и промышленного значения. Представительства фирмы находятся во многих городах России и ближнего зарубежья (Беларусь, Казахстан, Украина).
| Тип расходомера | Наименование серии |
| Ультразвуковые | АКРОН-01; АКРОН-02 – ультразвуковые, ЭХО-Р-02 - акустический |

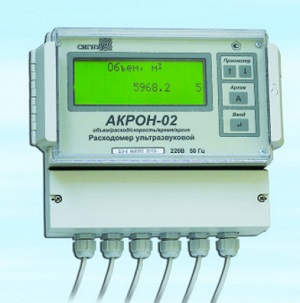

Расходомер ультразвуковой с накладными излучателями АКРОН-02.
Предназначен для коммерческого и технологического учёта звукопроводящих жидкостей в напорных трубопроводах систем водоснабжения и канализации. Осуществляет бесконтактное измерение расхода и количества звукопроводящих жидкостей любой агрессивности в стальных, чугунных и пластиковых напорных трубопроводах. Осуществляет измерение двунаправленных потоков. Чувствителен к изменению скорости потока на 1 мм/с. Монтаж на любом объекте осуществляется в течение 30 мин. без осциллографа.

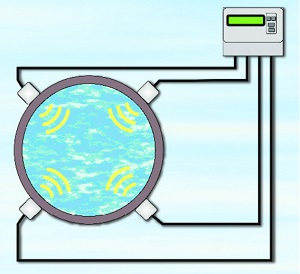

АКРОН-02-03 двухлучевой. Для операций учёта и контроля на трубопроводе при измерении в двух плоскостях

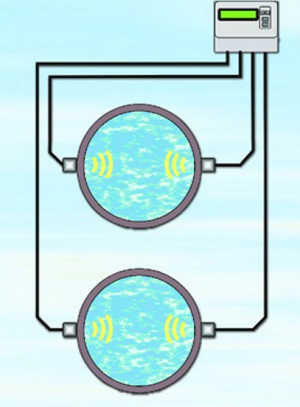

АКРОН-02-02 двухканальный. Для операций учёта и контроля на двух трубопроводах одновременно.
Выходной сигнал расходомера - показания жидкокристаллического дисплея. Дополнительно на дисплее может отображаться информация о текущих значениях измеряемых величин (объём протекающей жидкости (м3); мгновенное значение расхода (м3/ч); скорость потока; время работы), содержимом архивов, индикация настройки акустического канала при монтаже; диагностические сообщения о неисправностях. Дополнительный выходной сигнал 0-5, 0-20,4-20 мА постоянного тока; импульсный выход; релейный выход. Возможность вывода информации на компьютер через встроенный интерфейс RS-232 или RS-485 или через GSM-модем.
| Диаметры условного прохода, Dy, мм | 40-2000 |
| Верхние пределы диапазонов измеряемых расходов, Q, м3/ч | 8-40 000 |
| Требования к прямым участкам | не менее 2Dy - до места установки ПП-1 и не менее 20у - после места установки ПП-1 |
| Основная погрешность, % (при длине прямолинейного участка трубопровода не менее 10Dy до места установки ПП-1 и не менее 5Dy - после места установки): | относительная при измерении объёмного расхода ±2 относительная при измерении количества ±2 |
| Питание | 220 В; 50 Гц (12 В по спецзаказу) |
| Температура контролируемой среды, °С Температура воздуха, окружающего БЭ, °С | от -10 до +70 °С (до +120 °С по спецзаказу) от -20 до +50 °С |
| Срок службы | 6 лет |
| Метрологическая поверка расходомера проводится один раз в два года | |

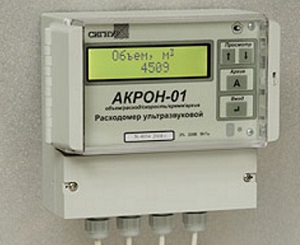

Расходомер ультразвуковой АКРОН-01
Включает в себя первичный преобразователь ПП-1 и электронный блок БЭ-2, соединённые радиочастотным кабелем. ПП-1 состоит из двух ультразвуковых излучателей и магнитного устройства для их крепления на трубе. ПП-1 устанавливается на прямолинейном участке трубопровода на очищенной наружной поверхности.
АКРОН-01 стационарный - предназначен для измерения расхода и количества звукопроводящих жидкостей, в том числе сточных вод, с низким содержанием газообразных включений в напорных трубопроводах систем водоснабжения и канализации. Может быть использован для любых учётных операций, в том числе коммерческих - зарегистрирован в Государственном Реестре средств измерений под № 20711-00.
Выходной сигнал расходомера - показания жидкокристаллического дисплея, на который выводится следующая информация: текущие значения измеряемых величин (объёма протекающей жидкости (м3); мгновенное значение расхода (м3/ч); скорость потока; общее время учёта; дата и время), содержимое архивов: индикация настройки акустического канала при монтаже; диагностические сообщения о неисправностях. Выходной сигнал - 0-5, 0-20 или 4-20 мА постоянного тока, определяющий прямо пропорциональную зависимость от измеряемого расхода. Возможен вывод информации на компьютер через встроенный интерфейс RS-232 или RS-485 или через GSM-модем.
| Диаметры условного прохода, Dy, мм | 40-2000 |
| Верхние пределы диапазонов измеряемых расходов, Q, м3/ч | 8-40 000 |
| Основная погрешность, % (при длине прямолинейного участка трубопровода не менее 10Dy до места установки ПП-1 и не менее 5Dy - после места установки): | при измерении объемного расхода ±1,5 при измерении количества ±2 |
| Питание | от сети переменного тока, В 220 |
| Температура контролируемой среды, °С Температура воздуха, окружающего БЭ, °С | от -10 до +150 °С от -20 до +50 °С |
| Степень защиты от внешних воздействий оболочки ПП-1 и БЭ-1 | IP-65 по ГОСТ 14254. |
| Метрологическая поверка расходомера проводится один раз в два года | |
Верхние пределы измеряемых расходов и ряд диаметров условного прохода трубопровода:
| Диаметр условного прохода, Dу, мм | Диапазоны измеряемых расходов, Q, м3/ч |
| 40 | (0,16 - 8)…(1-50) |
| 50 | (0,2 - 10)...(2 - 100) |
| 65 | (0,25 - 12,5)...(3,2 - 160) |
| 80 | (0,32 - 16)...(5 - 250) |
| 100 | (0,4 - 20)...(6,4 - 320) |
| 125 | (0,5 - 25)...(8 - 400) |
| 150 | (0,64 - 32)...(12 - 600) |
| 200 | (0,8 - 40)...(20 - 1000) |
| 250 | (1 - 50)...(25 - 1250) |
| 350 | (1,2 - 60)...(32 - 1600) |
| 400 | (1,6 - 80)...(40 - 2000) |
| 500 | (2 - 100)...(64 - 3200) |
| 650 | (2,5 - 125)...(80 - 4000) |
| 800 | (3,2 - 160)...(160 - 8000) |
| 1000 | (4 - 200)...(320 - 16000) |
| 2000 | (8 - 400)...(800 - 40000) |

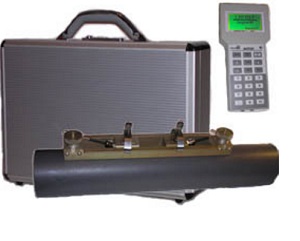

АКРОН-01 портативный
Предназначен для измерения расхода и количества звукопроводящих жидкостей, в том числе сточных вод, с низким содержанием газообразных включений в напорных трубопроводах систем водоснабжения и канализации. Может быть использован для любых учётных операций, в том числе коммерческих - зарегистрирован в Государственном Реестре средств измерений под № 20711-00.
Выходной сигнал расходомера - показания жидкокристаллического дисплея на котором отображаются текущие значения измеряемых величин (объём жидкости, протекающей в прямом и обратном направлении; мгновенное значение расхода; скорость потока; толщина стенки трубопровода; время интегрирования); архив данных с задаваемым периодом архивирования; индикация настройки акустического канала при монтаже; диагностические сообщения о неисправностях. Возможен вывод информации на компьютер через встроенный интерфейс RS-232.
| Диаметры условного прохода трубопровода, Dy, мм | 40-2000 |
| Верхние пределы диапазонов измеряемых расходов, Q, м3/ч | 8-40 000 |
| Основная погрешность, % | при измерении объемного расхода ±1,5 при измерении количества ±2 |
| Питание (внутренняя батарея или сетевой адаптер), B | 9 |
| Время непрерывной работы без подзарядки аккумулятора не менее, ч (Возможна работа от сети переменного тока 220 В с использованием сетевого адаптера) | 8 |
| Температура контролируемой среды, °С Температура воздуха, окружающего БЭ, °С | от -10 до +150 °С от -20 до +50 °С |
| Габариты, мм | 100 х 290 х 420 |
| Масса, кг, не более | 6 |
Верхние пределы измеряемых расходов и ряд диаметров условного прохода трубопровода:
| Диаметр условного прохода, Dу, мм | Диапазоны измеряемых расходов, Q, м3/ч |
| 40 | (0,16 - 8)…(1-50) |
| 50 | (0,2 - 10)...(2 - 100) |
| 65 | (0,25 - 12,5)...(3,2 - 160) |
| 80 | (0,32 - 16)...(5 - 250) |
| 100 | (0,4 - 20)...(6,4 - 320) |
| 125 | (0,5 - 25)...(8 - 400) |
| 150 | (0,64 - 32)...(12 - 600) |
| 200 | (0,8 - 40)...(20 - 1000) |
| 250 | (1 - 50)...(25 - 1250) |
| 350 | (1,2 - 60)...(32 - 1600) |
| 400 | (1,6 - 80)...(40 - 2000) |
| 500 | (2 - 100)...(64 - 3200) |
| 650 | (2,5 - 125)...(80 - 4000) |
| 800 | (3,2 - 160)...(160 - 8000) |
| 1000 | (4 - 200)...(320 - 16000) |
| 2000 | (8 - 400)...(800 - 40000) |
Расходомер акустический ЭХО-Р-02
Предназначен для измерения объёма (количества) протекающей жидкости, в том числе сточных вод, в открытых каналах шириной до 4-х и в безнапорных трубопроводах диаметром 100 мм и более с целью учёта, в том числе коммерческого, в канализационных сетях, на очистных сооружениях, промышленных предприятиях. Также может быть использован для автоматического контроля мгновенного расхода жидкости в открытых каналах и безнапорных трубопроводах. зарегистрирован в Государственном Реестре средств измерений под № 21807-06.
Включает в себя акустический преобразователь АП-11 (АП-13) и электронный блок ППИ-Р.
Выходной сигнал расходомера ЭХО-Р-02 - показания жидкокристаллического дисплея, на котором может отображаться следующая информация: текущие значения измеряемых величин (мгновенное значение расхода; уровень; время работы; содержимое архивов расходомера диагностические сообщения о неисправностях). Расходомер имеет дополнительный выходной сигнал 0- 5, 0- 20, 4- 20 мА постоянного тока, который служит для индикации мгновенного значения расхода, возможность вывода информации на компьютер через встроенный интерфейс RS-232 или RS-485, а также релейные установки сигнализации уровня заполнения водовода.
В случае производства измерений в открытых каналах акустический преобразователь устанавливается над лотком, при измерении расхода в безнапорных трубопроводах - помещается в специальный звуковод и соединяется кабелем длиной до 200 м с электронным блоком, который устанавливается в отапливаемом помещении. Метрологическая поверка проводится один раз в два года.
| Основная погрешность, % | + 3 |
| Выходной сигнал | показания ж/к- дисплея |
| Напряжение питания, В | 220 |
| Температура окружающего воздуха, С: | для акустического преобразователя -30 – +50 |
| для электронного блока от -20 до +50 С |
