Лопастные расходомеры

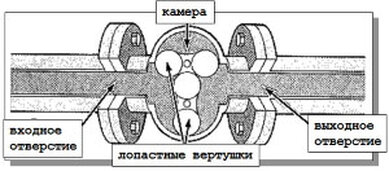

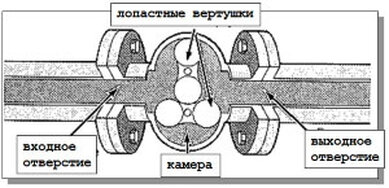

Лопастной расходомер включает в свой состав следующие составные части: входное и выходное отверстия и камеру. Поток жидкости или газа, который проходит через камеру, теряет часть энергии напора на образование крутящего момента, который приводит во вращение барабан с лопастями. При вращении барабана лопасти производят возвратно-поступательные движения, которое отсекает известный объем измеряемого потока. За полный оборот барабана отсекается объем, равный объему камеры.

Лопастные расходомеры применяются для определения суммарного количества и учет разового расхода нефтяных продуктов и других неагрессивных сред кинематической вязкостью от 55·10−8 до 30000·10−8 м2/с.
Потеря давления в расходомер при max расходе до 0,05 МПа.
Монтаж расходомера к трубопроводу чаще всего осуществляется с помощью фланца, крепятся расходомеры на горизонтальных участках трубы после фильтра или фильтра - газоотделителя.
