Каталог Расходомеры ЭлметроГруппа компаний Элметро – ведущий российский концерн в сфере разработки и производства измерительных электронных модулей и метрологических приборов. Предприятие производит полный цикл работ, начиная от проектирования и подготовки технической документации, и заканчивая серийным производством измерительных приборов. Производимые устройства нашли широкое применение в различных отраслях промышленности. На базе Элметро работает конструкторское бюро, в составе которого числятся молодые специалисты – выходцы лучших российских институтов, кандидаты наук, аспиранты, преподаватели.
ГК Элметро реализует электронное оборудование не только собственного производства, но и других российских производителей. Контроль качества продукции осуществляется на каждом этапе производства. Важным акцентом в компании является техническая поддержка заказчиков. Прекрасно развитая обратная связь с клиентами позволяет сразу же решать возникающие проблемы, а также поддерживать сервисное обслуживание на должном уровне.
| Тип расходомера | Наименование серии |
| Массовые кориолисовые счетчики-расходомеры ЭЛМЕТРО-Фломак | По конструктивному исполнению, в зависимости от температуры измеряемой среды: Интегральное (I) Раздельное (S) Выносное (R) Раздельно-выносное (RS) |
| Газовые ультразвуковые счётчики-расходомеры ЭЛМЕТРО-СГУ и ЭЛМЕТРО-ДРУ | Газовый ультразвуковой счётчик-расходомер ЭЛМЕТРО-СГУ.1 Газовый ультразвуковой счётчик-расходомер ЭЛМЕТРО-СГУ.2 |
| Ультразвуковые расходомеры Fuji | Портативный ультразвуковой расходомер Portaflow-C Ультразвуковой расходомер серии Time Delta-C |
Массовые кориолисовые счетчики-расходомеры ЭЛМЕТРО-Фломак
Счетчик-расходомер – измерительный прибор, фиксирующий объемный расход жидкости или газа. Также с их помощью измеряют:
• плотность рабочей среды (текущую и приведенную)
• температуру
• массовый расход.
Полученные сигналы поступают в единый информационный центр для преобразования в цифровую форму и дальнейшего анализа.
Электронные устройства-измерители широко используются в различных отраслях промышленности: нефте- и газоперерабатывающей, добыче сырья, металлургии и т.д. Сфера применения – автоматизированные системы учета и координации технологичными процессами, системах дозирования
Конструктивно массовый кориолисовый счетчик-расходомер ЭЛМЕТРО-Фломак состоит из электронного преобразователя и контроллера (датчика). В свою очередь, электронный преобразователь включает измерительный модуль и узел процессора. Также в расходомер включена система вибрирующих тонкостенных трубок, через которые проходит жидкость или газообразная среда. С электронного датчика поступают сигналы от температурного сенсора, сигнал, считывающий плотность рабочей среды, и два частотных сигнала для измерительного модуля.
Диапазоны массового расхода для жидкостной среды
| Диапазон расхода, т/ч | Значение погрешности, % |
| QM ≥ 100%*(Z/δ0) | δM = δ0 |
| QM <100%*(Z/δ0) | δM = (Z / QM) * 100 % |
Диапазоны массового расхода для газообразной рабочей среды.
| Диапазон расхода, т/ч | Значение погрешности, % |
| QM ≥ 100%*(Z/δG) | δM = δG |
| QM <100%*(Z/δG) | δM = (Z / QM) * 100 % |
Qм - измеряемый массовый расход (т/ч). В прикидочных расчетах Q0 можно принимать равным 10% от номинального расхода для датчика.
Диапазоны и погрешность измерения плотности и температуры
| Диапазон измерения плотности | 0..2200 кг/м3 |
| Предел основной допускаемой погрешности измерения плотности | ±2 кг/м3- для приборов класса точности 0,15%, 0,2%,0,5% ±1 кг/м3- для приборов класса точности 0,1% ±0,3 кг/м3- для приборов класса точности 0,1%,0,15% при калибровке плотности в рабочих условиях эксплуатации |
| Температурный диапазон измеряемой среды | -200..+350 ºС |
| Предел основной допускаемой погрешности измерения температуры среды (t), °С | ± (0,9 + 0,008 × | t |) |
В зависимости от температурного режима измеряемой рабочей среды массовый кориолисовый счетчик-расходомер ЭЛМЕТРО-Фломак выпускается в следующих исполнениях:
• Интегральное (I) – единая конструкция, которая состоит из модуля процессора, датчика, измерительного модуля. Данное устройство не работает с высокотемпературными средами.
• Раздельное (S) – основные составляющие расположены в собственных комбинациях. Устройство работает с высокотемпературными средами.
• Выносное (R) – устройство имеет ограничение при работе с высокотемпературными средами. Удобное дистанционное управление.
• Раздельно-выносное (RS) – все блоки находятся раздельно друг от друга. Устройство работает с высокотемпературными средами.
Диапазон температур измеряемой среды в зависимости от исполнения
Диапазон температур измеряемой среды:
• от -60°С до +100°С − код температурного исполнения датчика U,
• от -60°С до +150°С − код температурного исполнения датчика S,
• от -60°С до +250°С − код температурного исполнения датчика T.
Габаритные размеры и масса датчиков расхода
| Датчик | A, мм | d, мм | B, мм | C, мм | D, мм | E, мм | D, резьба | S | Масса, кг |
| S003 | 155 | 8 | 240 | 290 | - | 106 | М18х1,5 | 14 | 7 |
| S005 | 155 | 8 | 300 | 335 | - | 106 | М18х1,5 | 14 | 8 |
| S010 | 286 | 10 | 376 | 386 | 90 | 106 | М20х1,5 | 16 | 10 |
| S015 | 286 | 15,5 | 400 | 405 | 95 | 106 | М27х1,5 | 22 | 13 |
| S025 | 264 | 25 | 450 | 468 | 115 | 220 | - | - | 17 |
| S032 | 294 | 32 | 480 | 555 | 140 | 220 | - | - | 23 |
| S050 | 436 | 50 | 586 | 743 | 165 | 280 | - | - | 42 |
| S080 | 556 | 80 | 670 | 910 | 200 | 290 | - | - | 65 |
| Исполнение расходомера по размещению электронных блоков | Возможные коды температурного исполнения датчика |
| Интегральное (I) | U / S |
| Раздельное (S) | U / S / T |
| Выносное (R) | U / S |
| Раздельно-выносное (RS) | U / S / T |
Газовые ультразвуковые счётчики-расходомеры ЭЛМЕТРО-СГУ
Газовые ультразвуковые счётчики-расходомерыпредставляют собой электронное устройство для считывания следующих параметров рабочей среды:
· Фактический расход и объем – фиксируют ультразвуковые датчики расхода (ДРУ)
· Температурный режим измеряется соответствующим контроллером
· Рабочее давление фиксируется с помощью датчиков абсолютного или избыточного давления.
Приборы обладают широким диапазоном рабочих давлений, что позволяет применять их в отрасли добычи природных ископаемых, на предприятиях нефте и газопереработки, теплоэлектростанциях и т.д. Область применения: узлы учета и контроля использования газообразных сред, измерительные комплексы. Устройства Счётчики СГУ соответствуют всем требованиям "Правил учёта газа" и ГОСТ 8.733-2011 (учёт попутного нефтяного газа).
Все сигналы с датчиков поступают в микропроцессорный блок (контроллер), в котором происходят вычислительные процессы по установленному алгоритму.
Газовые ультразвуковые счётчики-расходомерывыпускаются в двух исполнениях: СГУ.1 (в конструкции реализован однолучевой датчик давления ДРУ.1) и СГУ.2 (двухлучевой датчик расходования ДРУ.2). Соответственно эти две модификации производятся в различных типоразмерах.
Типоразмеры и модификации счётчика СГУ базовой комплектации и диапазоны эксплуатационных расходов газа при рабочих условиях:
| Типоразмер и модификация счётчика СГУ | Типоразмер и модификация датчика расхода | Диаметр условного прохода трубопровода Ду, мм | Избыточное давление среды в диапазоне, МПа | Диапазон эксплуатационных скоростей (расходов), м/с (м3/ч) | |
| Vmin (Qmin) | Vmax (Qmax) | ||||
| СГУ.1-50 | ДРУ.1-50 | 50 | от 0 до 2,5 от 0 до 4,0 | 0,35 (2) | 34,9 (200) |
| СГУ.1-80 | ДРУ.1-80 | 80 | 0,31 (5) | 34,6 (550) | |
| СГУ.1-100 | ДРУ.1-100 | 100 | 0,31 (7) | 34,9 (800) | |
| СГУ.1-150 | ДРУ.1-150 | 150 | 0,31 (17) | 34,3 (1900) | |
| СГУ.1-200 | ДРУ.1-200 | 200 | 0,32 (35) | 33,1 (3600) | |
| СГУ.1-300 | ДРУ.1-300 | 300 | 0,31 (80) | 29,9 (7600) | |
| СГУ.2-100 | ДРУ.2-100 | 100 | 0,31 (7) | 34,9 (800) | |
| СГУ.2-150 | ДРУ.2-150 | 150 | 0,31 (17) | 34,3 (1900) | |
| СГУ.2-200 | ДРУ.2-200 | 200 | 0,32 (35) | 33,1 (3600) | |
| СГУ.2-300 | ДРУ.2-300 | 300 | 0,31 (80) | 29,9 (7600) | |
Типоразмеры и модификации счётчика СГУ базовой комплектации и диапазоны эксплуатационных расходов газа при рабочих условиях.
| Характеристика | Ед. изм. | Модификация | |
| СГУ.1 | СГУ.2 | ||
| Количество контролируемых газопроводов | шт. | 1-4 | |
| Пределы основной относительной погрешности счётчика СГУ при измерении объема газа, приведенного к стандартным условиям, в диапазоне эксплуатационных расходов | % | ±2,0 ±2,5 | ±1,5 ±2,0 ±2,5 |
| Пределы основной относительной погрешности датчика расхода ДРУ.1 при рабочих условиях по частотному (цифровому) выходу: | |||
| в диапазоне от Qmin до 0,03*Qmax | % | ±2,0 | - |
| в диапазоне от 0,03*Qmax до Qmax | % | ±1,5 | - |
| Пределы основной относительной погрешности датчика расхода ДРУ.2 при рабочих условиях по частотному (цифровому) выходу: | |||
| в диапазоне от Qmin до 0,03*Qmax | % | - | ±2,0 |
| в диапазоне от 0,03*Qmax до Qmax | % | - | ±1,0 |
Условия эксплуатации расходомеров:
• Диапазон температур измеряемой среды: -40…+50 °С
• Диапазон рабочих температур датчика расхода ДРУ с ЖКИ: -20°С...+55°С
• Диапазон рабочих температур датчика расхода ДРУ с OLED дисплеем: -40°С...+55°С
• Диапазон рабочих температур вычислителя: +5°С...+50°С.
Габаритные размеры датчика расхода газа ультразвукового ДРУ.1
| Типоразмер | d, мм | L, мм | B, мм | H, мм |
| ДРУ.1-50 | 45 | 330 | 250 | 332 |
| ДРУ.1-80 | 75 | 380 | 280 | 370 |
| ДРУ.1-100 | 90 | 406 | 295 | 394 |
| ДРУ.1-150 | 140 | 480 | 349 | 458 |
| ДРУ.1-200 | 196 | 522 | 407 | 517 |
| ДРУ.1-300 | 300 | 650 | 530 | 640 |
Габаритные размеры датчика расхода газа ультразвукового ДРУ.2
| Типоразмер | d, мм | L, мм | B, мм | H, мм |
| ДРУ.2-100 | 90 | 406 | 284 | 394 |
| ДРУ.2-150 | 140 | 480 | 326 | 458 |
| ДРУ.2-200 | 196 | 522 | 380 | 517 |
| ДРУ.2-300 | 300 | 650 | 510 | 640 |
Ультразвуковые расходомеры Fuji

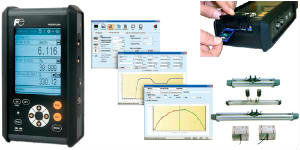

Портативный ультразвуковой расходомер Portaflow-C – измерительный прибор, считывающий следующие показатели рабочей среды:
• Мутность жидкости
• Температурный режим
• Состояние жидкости.
Данное устройство работает по принципу измерения времени прохождения потока жидкости. Диапазон параметров измерения: от 0 ... ±0,3 до ±32 м/с. Расходомер Portaflow-C обеспечивает высокую точность измерений и имеет быстрый отклик – не более одной секунды после поступления запроса на считывание данных.
Прибор рассчитан на двенадцать часов непрерывной работы от ионно-литиевого аккумулятора особого типа (без подсоединения к принтеру). Расходомер имеет небольшой вес и компактные размеры.
Ультразвуковой расходомер серии Time Delta-C – стационарный прибор накладного типа, измеряющий параметры однородной жидкости, такие как: расход и общий поток, в трубопроводах закрытого типа. Применяется с различными типами датчиков в системах трубопроводов с диаметром от 13 до 60000 мм. Расходомер обладает высокой точностью измерений (за счет применения высокоскоростного микропроцессора) и устойчивостью к пузырькам воздуха внутри потока.
Технические характеристики и особенности прибора:
• Диапазон скорости потока: от 0 до ±0.3 ... ±32 м/с.
• Допустимый температурный режим эксплуатации расходомера: -20С … +55С.
• Влажность: не более 95%
• Мутность жидкости: Максимум 10000 мг/л;
• Время отклика: 0,5 сек
• Небольшой вес
• Компактные габариты
• Многоязычный дисплей
• Высокая производительность.
