Теплотрон
Расходомеры Теплотрон
ООО “Теплотрон” – производственная компания, основными направлениями деятельности которой является разработка, производство и поставка:
• приборов учета тепла и расхода жидкости
• регуляторов температуры
• запорно-регулирующих клапанов
• измерительных комплексов для учета сточных вод
• поставка водопроливных установок
Производимое Теплотрон оборудование включает в себя несколько серий измерительного оборудования Оптимизация процессов производства и контроль качества на всех этапах изготовления позволяет ООО «Теплотрон» создавать качественное оборудование при конкурентоспособной стоимости. Оперативно реагируя на запросы рынка Теплотрон расширяет ассортимент своих изделий, а так же географию поставок продукции. Теплотрон обеспечивает высокий уровень сервисных услуг и технической поддержки, благодаря развитию представительств и сервисных центров в регионах.
Продукция ООО «Теплотрон»:
• Теплосчетчики серии Теплотрон
• Электромагнитные расходомеры ПРЭТ-01
• Регуляторы потребления тепловой энергии РПТ-1 (Регуляторы отопления РПТ-1)
• Измерительный комплекс для учета безнапорных стоков "АЭФТ-ЭКОСТОК"
• Запорно-регулирующие клапана КРТ с электрическим исполнительным механизмом
• Водопроливные поверочные установки “ВПУ-ЭНЕРГО”
• Краны шаровые
• Измерительные участки для ультразвуковых расходомеров
• Смесительные узлы автоматического погодного регулирования (СУАПР)
• Электромагнитные расходомеры СИМАГ 11
Теплосчетчики ТЕПЛОТРОН-В и ТЕПЛОТРОН-Т
Состав теплосчетчика:
Вычислители:
| Вычислитель | Описание |
| ТСРВ-033 | Максимальное количество подключаемых датчиков: · расхода – 3 шт; · температуры – 3 шт. Энергонезависимый. |
| СРВ-034 | Максимальное количество подключаемых датчиков: · расхода – 3 шт; · температуры – 3 шт. Энергонезависимый. |
Термопреобразователи:
| Длина монтажной части, мм | |||||
| 60 | 80 | 100 | 140 | 250 | |
| Согласованная пара КТСП-Н без гильз | 2500 | 2600 | 2800 | 2900 | 3000 |
| Одиночный ТСП-Н без гильзы | 1250 | 1300 | 1400 | 1450 | 1500 |
| Гильза | 200 | 200 | 200 | 200 | 400 |
| Штуцер прямой | 70 | ||||
| Штуцер прямой | 70 | ||||

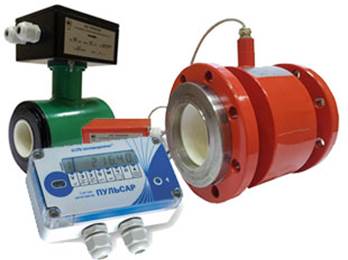

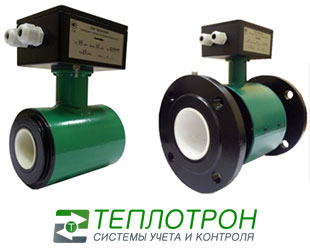

Расходомеры-счетчики электромагнитные ПРЭТ-01
Данная серия зарегистрирована в Государственном реестре СИ РФ под № 51340-12 и в Реестре ГСОЕИ РК под № KZ.02.03.0562-2013
Расходомеры серии ПРЭТ-01 подходят для измерения расхода различных жидкостей. Могут также применяться в качестве комплектующих модульных решений по организации узлов учета тепловой энергии, горячей и холодной воды, и т.д.)
Преимущества:
• Отсутствуют потери давления на измерительном участке;
• Нет необходимости в установке фильтра;
• Два выхода для снятия информации с возможностью выбора режима (импульсного, частотного или логического);
• Учет обратного потока;
• Не требует длинных прямолинейных участков;
• Исполнение IP 65 и IP 68;
• Привлекательная стоимость.
Технические характеристики
| Характеристика | Значение |
| Типоразмер ПРЭТ-01.ХХ, DN, мм | 15 20 25 32 40 50 65 80 |
| Типоразмер ПРЭТ-01.ХХ Ф, DN, мм | 15 20 25 32 40 50 65 80 100 |
| Давление в трубопроводе, МПа | не более 2,5 |
| Диапазон температуры измеряемой жидкости | 0-150 |
| Минимальная длина прямолинейных участков | 3 DN и 1DN |
| Степень защиты | IP 65 |
| Напряжение питания расходомера, В | =24 |
| Потребляемая мощность, Вт | не более 5,0 |
| Средний срок службы, лет | 12 |
| Гарантийный срок эксплуатации, месяцев | 60 |
Диапазон и погрешность измерения
| Исполнения | Относительная погрешность измерения | Коэффициент перекрытия диапазона |
| ПРЭТ-01.Х3, ПРЭТ-01.Х3 Ф | 1,5% от Qmax до Qном и 2% от Qном до Qmin | 1:100 |
| ПРЭТ-01.Х2, ПРЭТ-01.Х2 Ф | 1,5% от Qmax до Qном и 2% от Qном до Qmin | 1:200 |
| ПРЭТ-01.Х1, ПРЭТ-01.Х1 Ф | 1,5% от Qmax до Qном и 2% от Qном до Qmin | 1:400 |
Межповерочный интервал - 4 года

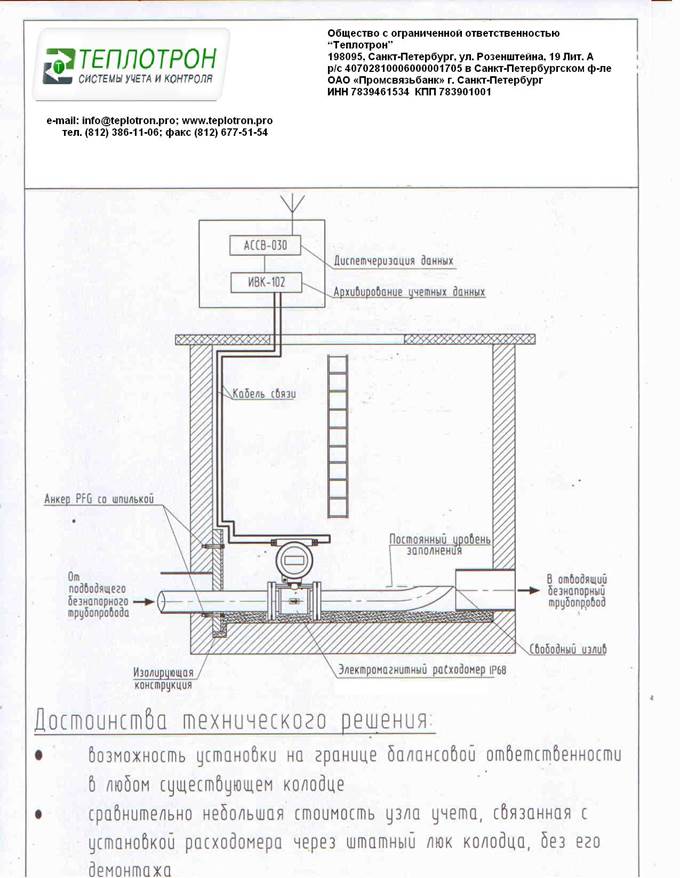

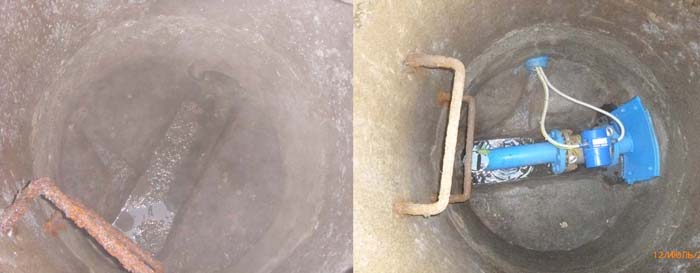

Измерительный комплекс для учета безнапорных стоков "АЭФТ-ЭКОСТОК"
Комплекс «АЭФТ-ЭКОСТОК» - предназначен для измерения расхода жидкости в безнапорных трубопроводах. Принцип измерения основан на работе электромагнитного расходомера. Идеально подходит для таких сред как: вода, стоки, пульпа, шлам. Комплекс «АЭФТ-ЭКОСТОК» преобразует безнапорный поток в напорный, направляя весь объем сточных вод через высокочувствительный электромагнитный расходомер. Для монтажа комплекса не требуется строительства колодца, а также наличие прямых участков до и после мест измерения, что является существенным преимуществом.
Вывод информации:
• На графический жидкокристаллический индикатор;
• В виде импульсов с нормированным весом или уровня сигнала на универсальный выход;
• Гальванически развязанный токовый выход 0-5, 0-20, 4-20 мА;
• По последовательному интерфейсу RS-485 (протокол MODBUS или PROFIBUS);
• По последовательному интерфейсу Ethernet (по заказу).
Технические характеристики:
• Диаметр условного прохода первичного преобразователя DN, мм от 32 до 500
• Температура контролируемой жидкости, °C от 0 до 90
• Диапазон измерения среднего объемного расхода, м^3/ч от 28,98 до 2547
• Пределы допускаемой основной погрешности, % не более 1,5
• Степень защиты IP68
• Потребляемая мощность, Вт не более 20
• Средняя наработка на отказ, час 75 000
• Средний срок службы, лет 12
• Гарантийный срок, мес. 20
• Межповерочный интервал, лет 4
Измерительные участки для ультразвуковых расходомеров
Измерительные участки (ИУ) с установленными на них электроакустическими преобразователями (ПЭА) предназначены для монтажа в контролируемые трубопроводы и выполняют функцию первичных преобразователей расхода. Измерительные участки обеспечивают высокую точность (погрешность от 0,25%) и надежность измерений, а также позволяют сократить требуемые для измерения с нормированной погрешностью прямолинейные участки. Измерительные участки поставляются с врезными или накладными ПЭА. Возможна поставка участков с ответными фланцами, а также с конфузорами для врезки в трубопровод большего диаметра. Внутренняя поверхность измерительного участка может быть обработана различными покрытиями. Измерительный участок может поставляться в комплекте с измерительным блоком и метрологическим паспортом.
Измерительный участок с врезными датчиками (один канал измерения)
| Модификация ИУ | ИУ12,ИУ112,ИУ212 |
| Диаметр условного прохода, Ду, мм | от 50 до 2000 |
| Максимальное давление, Мпа | от 1,6 до 25 |
Измерительный участок с врезными датчиками (два канала измерения)
| Модификация ИУ | ИУ041,ИУ142,ИУ242 |
| Диаметр условного прохода, Ду, мм | от 150 до 2000 |
| Максимальное давление, Мпа | от 1,6 до 25 |
Измерительный участок с накладными датчиками
| Модификация ИУ | ИУ011, ИУ111 |
| Диаметр условного прохода, Ду, мм | от 50 до 500 |
| Максимальное давление, Мпа | от 1,6 до 25 |
Измерительный участок с врезными датчиками (четыре канала измерения)
| Модификация ИУ | ИУ082,ИУ182,ИУ282 |
| Диаметр условного прохода, Ду, мм | от 800 до 2000 |
| Максимальное давление, Мпа | от 1,6 до 25 |
