Компания Альбатрос Инжиниринг

«Альбатрос Инжиниринг» - это один из старейших производителей расходометров и теплосчетчиков на территории Российской Федерации. Более 20 лет клиентами фирмы являются промышленные предприятия и объекты ЖКХ.

Компания имеет хорошую репутацию среди своих клиентов. Технологическими преимуществами выпускаемой линейки приборов являются: широкий диапазон используемых диаметров труб для установки, отсутствие подвижных частей в измерительных приборах, компактность электронного блока управления.

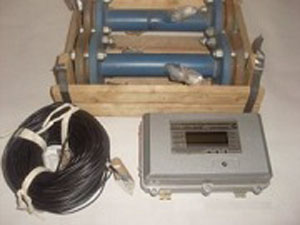

Расходомеры-счетчики УРС 002В

Описание серии

Прибор состоит из ультразвукового преобразователя расхода жидкости и электронного блока. Предусмотрено два канала измерения. Это позволяет измерять расход в двух независимых трубопроводах или на двух разных участках одного трубопровода.

В зависимости от состава ультразвукового преобразователя имеет два варианта исполнения:

• с пьезоэлектрическими преобразователями, установленными в измерительный участок из состава прибора для установки его в трубопровод

• с пьезоэлектрическими преобразователями, устанавливаемыми непосредственно в рабочий трубопровод

Количество пьезоэлектрических преобразователей (2 или 4) зависит от числа задействованных каналов измерений. Каждый канал работает с одной парой. Каждая пара при этом устанавливаются по диаметру, по хорде или по двум хордам. При подключении преобразователя расхода ультразвукового по одному каналу второй остается резервным.

Принцип измерения

Принцип измерения прибора основан на методе прямых измерений разности времени при прохождении ультразвука в воде от одного пьезоэлектрического преобразователя к другому в прямом и обратном направлении.

Электрические импульсы с электронного блока поступают поочередно то на один, то на другой преобразователь. Входящий в состав электронного блока микропроцессор на основании введенных в его память данных о диаметре трубопровода, расстояния между пьезоэлектрическими преобразователями и измерений разности времени прохождения ультразвука в воде по потоку и против потока вычисляет расход и объем воды.

Результаты измерений расхода и объёма выводится на жидкокристаллический экран электронного блока в виде частоты следования импульсов и электрического тока, величина которых пропорциональна расходу.

Пределы измерения расхода и давления

Условный диаметр Dу, мм	Предел измерения расхода
Условный диаметр Dу, мм	Qмин, м3/ч	Qмах м3/ч
50	1,4	80
65	2,1	100
80	2,3	160
100	2,5	250
150	6,3	630
200	10	1000
250	16	1600
300	20	2500
400	32	4000
500	40	6300
600	63	10000
700	80	12500
800	100	16000
1000	125	20000
1200	160	25000
1400	200	40000
1600	250	50000
1800	400	63000
2000	630	100000

Рабочая среда - вода, протекающая в полностью заполненных трубопроводах (содержание воздуха или взвешенных частиц не более 1%). Параметры:

• диапазон температуры: 4 – 150 °С

• давление: не более 2,5 (25), МПа (кгс/см2)

Назначение

Расходомер-счетчик УРС 002В предназначен для измерения объёмного расхода и объёма воды в трубопроводах (условный диаметр 50 – 2000 мм). Может быть использован в системах холодного и горячего водоснабжения для контроля и учёта воды (в том числе коммерческого) в различных отраслях промышленности.

Теплосчетчик UEFC 001

Описание серии

Серию приборов представляет теплосчетчик UFEC 001 в одном варианте исполнения. В состав прибора входят:

• ультразвуковой преобразователь расхода

• трубы диаметром 50 - 200 мм (возможна поставка без трубы)

• два кварцевых термопреобразователя

• вторичный преобразователь – электронный блок

Принципы измерения

Принцип измерения прибора основан на явлении сноса ультразвуковой волны при прохождении через поток рабочей жидкости по трубопроводу. Излучение и прием ультразвукового сигнала в обе стороны обеспечивают пьезоэлектрические преобразователи. Электронный блок осуществляет измерение разности времен распространения сигнала (по и против направления движения жидкости). Эта разница пропорциональна средней скорости движения потока, она является искомой величиной для расчета расхода и объема жидкости.

Пределы измерения расхода

Пределы измерения расхода (скорость движения воды не более 12 м/с):

Условный диаметр Dу, мм	Предел измерения расхода
Условный диаметр Dу, мм	Qмин, м3/ч	Qмах м3/ч
50	1,25	65
65	1,65	144
80	2	218
100	2,5	340
150	3,75	785
200	5	1360
1000	25	34000

Примечание: Qmin и Qmax для Ду от 200 до1000 мм определяются по формулам

Где:

Назначение

UFEC 001 предназначен для измерения количества тепловой энергии (теплоты), тепловой мощности, температуры теплоносителя в подающем и обратном трубопроводах, расхода и объема, времени наработки в закрытых системах теплоснабжения.
