Ультразвуковой расходомер-счетчик «Вега-Соник ВС-12»
Высокотехнологичный ультразвуковой расходомер-счетчик факельного, попутного нефтяного и природного газа врезного и катушечного исполнения.
Производство расходомера «Вега-Соник ВС-12» осуществляет компания «НПП ВЕГА».

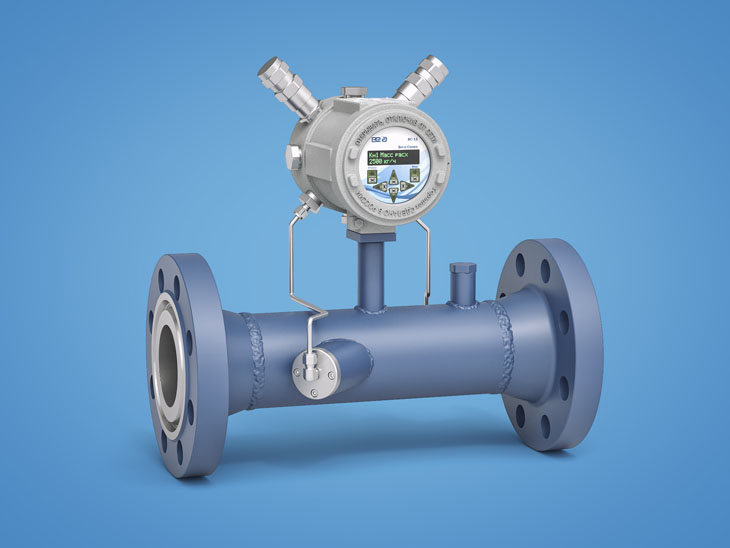

Ультразвуковой расходомер-счетчик «Вега-Соник ВС-12»
Основные особенности расходомера-счетчика «Вега-Соник ВС-12»:
● Исполнение для установки на существующий трубопровод методом «горячей» или «холодной» врезки, а также исполнение с измерительным трубопроводом (ИТ)
● Возможность извлечения датчиков без остановки технологического процесса через механизм извлечения сальникового типа
● Применение специальных датчиков с минимальным выступом в тело трубы для исключения возможности повреждения механическими примесями
● Приведение расхода к СУ по ГСССД МР113 для ПНГи по ГОСТ 30319.2 для природного газа без использования внешнего корректора расхода
● Измерение молекулярной массы УВГ в диапазоне 2...160 г/моль
● Измерение массового расхода УВГ
Характеристики «Вега-Соник ВС-12»
| Наименование характеристики | Значение |
| Диапазон измерений скорости, м/с | от 0,03 до 100 |
| Наружный диаметр измерительного трубопровода (D), мм | от 80 до 1650 |
| Максимальное количество каналов | 2 |
| Температура измеряемой среды, °С | от минус 220* до 260 |
| Диапазон давлений измеряемой среды, МПа (абсолютное) | 0,087-24 |
| Пределы допускаемой относительной погрешности при измерении скорости, объемного расхода, объема (в диапазоне измерения скорости), % 1 канальное исполнение в диапазоне скорости: (0,05≤V<0,1 м/с) (0,1≤V<0,3 м/с) (0,3≤V≤100 м/с) 2 канальное исполнение в диапазоне скорости: (0,05≤V<0,1 м/с) (0,1≤V<0,3 м/с) (0,3≤V≤100 м/с) | ±5,0 ±3,5 ±2,0 ±3,5 ±2,0 ±1,0 |
| Диапазон вычисления молекулярной массы УВГ и их смесей, г/моль | от 2 до 160 |
| Температура окружающей среды, °С | от минус 50 до 60 |
| Выходные сигналы: | аналоговый (от 0/4 до 20 мА); импульсный; частотный, дискретный |
| Цифровые интерфейсы связи | RS232, Modbus RS485, HART |
| Электропитание: напряжение переменного тока напряжение постоянного тока | 187…242 В (50±2 Гц) от 12 до 28 В |
| Защита ЭВБ по ГОСТ 14254-96 | IP66 |
| Ех-маркировка | 1ExdIICT6/T5 |
Материал изготовления датчиков
● стандартный: 12Х18Н10Т дополнительно: Титан ВТ1-0
Материал изготовления корпуса ЭВБ
● стандартный: алюминий с эпоксидным покрытием IP66 дополнительно: нержавеющая сталь
Дисплей
● двухстрочный графический OLED-дисплей русский и английский языки меню
Сертификат соответствия ТР ТС 012/2011
● ТС RU C-RU.АА87.В.01050
Сертификат соответствия ТР ТС 020/2011
● RU Д-RU.АЗ01.В.05701
Сертификат соответствия ТР ТС 032/2013
● ТС RU C-RU.АЖ10.В.00004
Свидетельство об утверждении типа СИ
● Регистрационный номер в Государственном реестре средств измерений – 68468-17
● Межповерочный интервал 4 года
● Погрешность при имитационном методе та же что и проливном
Измеряемые параметры
● объемный расход при рабочих условиях скорость звука и скорость потока
Расчетные параметры
● объемный расход приведенный к СУ по ГСССД МР113 или ГОСТ 30319.2 молекулярный вес УВГ (углеводородных газов и их смесей) массовый расход УВГ
Выходы и входы (зависит от исполнения)
● 3 изолированных аналоговых выхода 4-20 мА, 2 частотно-импульсных 0-10 кГц, Modbus RS-485, HART, RS-232 3 входа 4-20 мА со встроенным источником питания 24 В пост. тока для подключения датчиков давления, температуры и содержания азота
Архивация данных (внутренняя)
● часовые на 1488 часов (62 суток); двухчасовые на 2976 часов (124 суток); суточные на 186 суток (6 месяцев); месячные на 120 месяцев (10 лет)
Подробнее информацию о расходомерах «Вега-Соник ВС-12» смотрите в разделе НПП ВЕГА
