Турбинные счетчики жидкости компании Промприбор

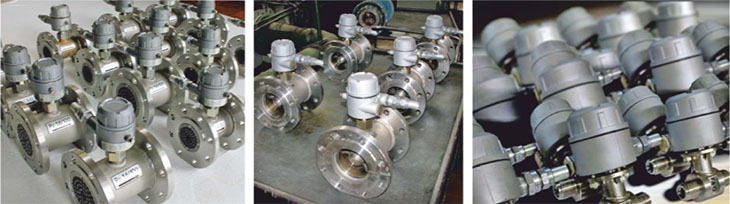

ОАО "Промприбор" изготавливает турбинные счетчики жидкости более 25 лет. В настоящее время предприятие производит турбинные счетчики - СЖ-ППТ химического исполнения по ТУ 4213-260-05806720-2007 с величиной условного прохода 10, 20, 32, 65, 80, 100, 150 мм, предназначенные для измерения объемного количества жидких сред, вязкостью до 60 мм2/с и производительностью от 0,5 до 420 м3/ч.
Счётчики применяются – при коммерческом и внутрихозяйственном учёте в нефтехимической, пищевой, ликероводочной и других отраслях промышленности, коммунальном хозяйстве, в различных технологических процессах, теплоэнергетических установках, стендовом оборудовании, а также на других объектах, где по условиям эксплуатации возможно их применение.
Счетчики используются для учета агрессивных и нейтральных жидкостей. Счетчики выполняют функцию преобразования физических величин количества и расхода проходящей через них жидкости в цифровую информацию, обеспечивают ее хранение в собственной памяти и выдачу на внешние устройства для дальнейшей обработки или отражения на цифровых табло.
Счётчики жидкости турбинные ППТ предназначены для измерения объёмного количества жидкости при внутрихозяйственном учёте и выполнении коммерческих учётных операций. Металлические детали счетчиков выполнены из нержавеющей стали 12Х18Н9Т, все уплотнения фторопластовые. Счётчики выполнены во взрывозащищенном исполнении. Применяемые в изделии сверхпрочные подшипники из карбида вольфрама многократно увеличили ресурс расходомеров. Для управления счётчиками с персонального компьютера потребуется программное обеспечение «АРМ оператора налива и слива» редакция для расходомеров, которое предназначено для измерения количества нефтепродуктов при перекачке по трубопроводам.
Основные функции данного обеспечения заключены в следующем: отображение процесса перекачки нефтепродуктов на мониторе рабочей станции оператора; ведение базы данных в формате MS SQL Server, содержащей протокол работы оборудования и журнал событий; отображение на мониторе оператора и запись в базу данных событий завершения процесса, содержащих фактический объем нефтепродукта; контроль суммарных значений счетчиков в памяти контроллеров с целью обнаружения несанкционированных наливов/сливов, в случае обнаружения разницы показаний счётчиков и значений в базе данных - формирование события, содержащего разницу как результат налива/слива; ведение в базе данных протокола изменения конфигурации датчиков; невозможность ручной корректировки событий; печать отчетов о количестве перекаченных нефтепродуктов с указанием времени, объёма и номера счётчика.
Использование в конструкции интеллектуального процессорного датчика (ДИ-О-5), осуществляющего съём, обработку и передачу информации по импульсному или цифровому (RS-485) выходам, позволяет работать с персональным компьютером без подключения вторичных приборов. Принцип работы датчика основан на регистрации изменения вектора магнитного поля при попадании металла с магнитными свойствами в рабочую зону датчика. Количество изменений вектора является количеством зарегистрированных событий (входных сигналов).
Счетчики жидкости ППТ комплектуются:
• Датчиком «ЛУЧ»
Предназначен для преобразования частоты вращения рабочих органов счётчика (турбинка) в электрические импульсы, вычисления значений объема, расхода и индикации их на встроенном дисплее. Датчик «ЛУЧ-01» предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки напряжением (3,6±0,6) В, датчик «ЛУЧ-02» может подключаться к внешнему источнику напряжением от 5 до 12В и генерировать частотный сигнал пропорциональный частоте вращения рабочих органов счётчика. В случае исчезновения питающего напряжения, датчик «ЛУЧ-02» автоматически переходит на работу от встроенной батарейки.
• Контроллером универсально-программируемым КУП
Контроллер универсально-программируемый КУП с электронным цифровым отсчетным указателем мгновенного, разового и суммарного расхода жидкости.
Варианты комплектации счетчиков (примеры):

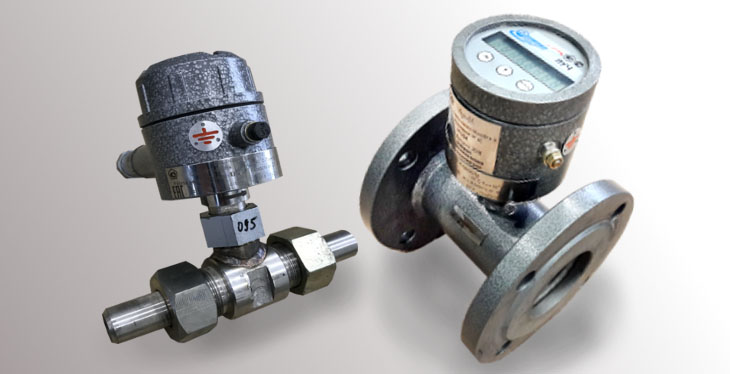

• СЖ-ППТ-ЛУЧ-01
В данной комплектации ОАО "Промприбор" поставляет турбинный счетчик жидкости с необходимым условным проходом в комплекте с электронным вторичным прибором «ЛУЧ-01», который предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки напряжением (3,6±0,6).
• СЖ-ППТ-ДИ-О-5

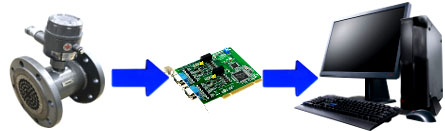

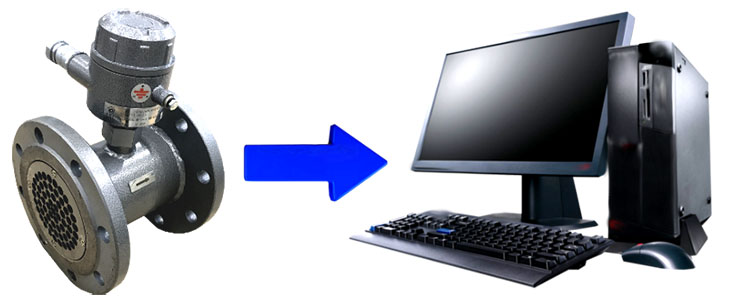

В данной комплектации ОАО "Промприбор" поставляет турбинный счетчик жидкости с необходимым условным проходом, в комплекте с интеллектуальным датчиком ДИ-О-5 (имеющий импульсный и интерфейсный RS-485 выходы), клеммной коробкой, которая находится непосредственно на самом счетчике. По заказу потребителя, дополнительно может поставляться интерфейсная плата "Advantech PCI-1602 B-A" и программное обеспечение ("АРМ оператора налива и слива" для расходомеров). Персональный компьютер, в данном случае, имеется у потребителя.

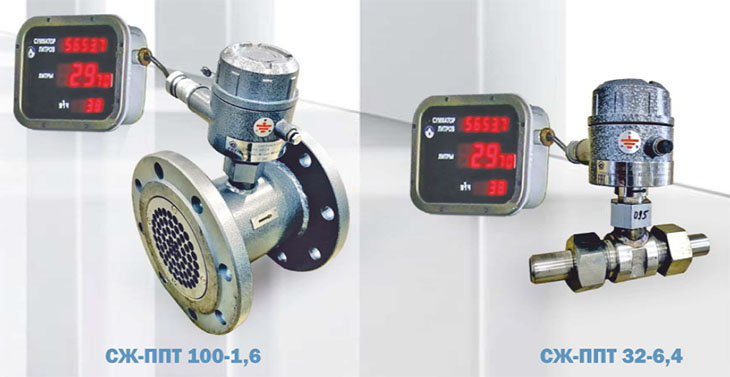

• СЖ-ППТ-КУП-30

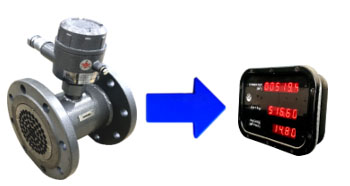

В данной комплектации ОАО "Промприбор" поставляет турбинный счетчик жидкости с необходимым условным проходом в комплекте с интеллектуальным датчиком ДИ-О-5 (имеющий частотный и интерфейсный выход RS-485), с контроллером КУП-30 (или 31) - предназначенным для отображения данных о мгновенном, разовом и суммарном расходе жидкости. Напряжение питания - 220В (или от 9 до 27В). Дополнительно, потребитель может приобрести пост взрывозащищенный ПВК-15ХЛ1 для безопасного обнуления разового расхода во взрывоопасных условиях.
• СЖ-ППТ-КУП-40

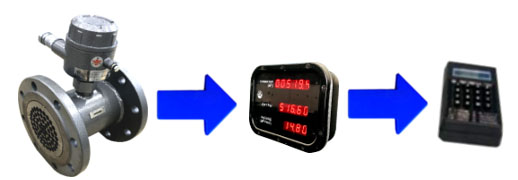

В данной комплектации ОАО "Промприбор" поставляет турбинный счетчик жидкости с необходимым условным проходом в комплекте с интеллектуальным датчиком ДИ-О-5 (имеющий частотный и интерфейсный выход RS-485), с контроллером КУП-46(40) - предназначенным для управления и отображения процесса дозированного отпуска жидкости потребителем, при наличии соответствующего оборудования согласованного с заводом-изготовителем, т.е. наличие электроклапанов, электрозадвижек, электронасосов, различных датчиков и др. Напряжение питания - 220В. Дополнительно, необходимо приобрести пульт «Весна-ТЭЦ» для управления функцией дозирования.
Технические характеристики:
| Наименование | СЖ-ППТ10 | СЖ-ППТ20 | СЖ-ППТ32 | СЖ-ППТ65 | СЖ-ППТ80 | СЖ-ППТ100 | СЖ-ППТ150 |
| Условный проход, мм | 10 | 20 | 32 | 65 | 80 | 100 | 150 |
| Класс точности, % | ±0,15*; ±0,25; ±0,5; | ||||||
| Давление жидкости, МПа, не более | 6,4 | 1,6; 6,4 | |||||
| Диапазоны вязкости измеряемой жидкости, мм2/с | 0,55-1,1; 1,1-6,0; 6-60; | ||||||
| Диапазон расходов, м3/ч | 0,5...3,6 | 1...10 | 2,5...25 | 8...55 | 12...100 | 18...180 | 30...420 |
| Рабочая температура, град.С | от минус 40 до плюс 50 | ||||||
| Присоединение к трубопроводу | Штуцерное | Фланцевое | |||||
| Масса счетчика без вторичного прибора, кг, не более | 3,5 | 4 | 4 | 11 | 12 | 15 | 32 |
