Обзор рынка расходомеров за 3 квартал 2023 года
В Петербурге запустили новую водопроливную установку
7 июля 2023



Метрологическое оборудование разработано и построено отечественными специалистами и призвано вывести российскую эталонную базу измерений на новый уровень

Объем инвестиций в проект создания новой установки составил около 300 млн руб. С запуском нового эталонного стенда открываются неограниченные возможности для развития современного приборостроения в России и СНГ, а также укрепления технического суверенитета российской экономики, уверены в ГК «Взлет».

Три года назад компания поставила задачу – в максимальном объеме производить оценку погрешностей метрологических характеристик выпускаемых средств измерений методом непосредственного сличения с эталоном. «С 2017 по 2019 годы мы принимали активное участие в организации проектов по установке расходомеров больших диаметров у различных заказчиков, сталкивались с необходимостью проведения поверки непосредственно на проливном стенде. Однако подобные возможности были только у европейских стран, - говорит генеральный директор ГК «Взлет» Дмитрий Спицын. - Сейчас это доступно в России».

В конце июня 2023 года на производственной площадке «Взлет» состоялся запуск водопроливной установки «Взлет ВПУ». На запуске присутствовал замглавы Росстандарта Евгений Лазаренко и первые лица ГК «Взлет».

«Получился уникальный эталонный комплекс, - сказал Евгений Лазаренко. - Есть хороший потенциал для развития. Мы закрыли в стране проблематику и открыли возможности поверки средств измерений проливным методом, а не имитационным, который давно существует и используется».

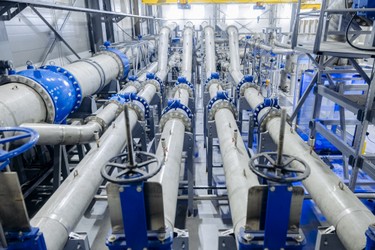

Установка разрабатывалась при участии ВНИИМ имени Д. И. Менделеева. Высота установки составляет 30 м, 220 куб. м в объемном эквиваленте, время проливки на максимальном расходе около 60 секунд.

«На «Взлет ВПУ» возможно поверять приборы максимальным диаметром до 1200 мм. Установка полностью автоматизирована, чтобы поддерживать расход с высокой точностью», – пояснил первый заместитель генерального директора ГК «Взлет» Кирилл Дегтерев.

Взлет ВПУ при значительных расходах формирует стабильную эпюру потока, необходимую для проведения точных измерений. На стенде возможны три метода измерения. Сейчас реализован и аттестован метод сличения непосредственно с эталонными расходомерами, а способы измерения массы и уровня еще дорабатываются и с января 2024 года также будут доступны.

Торжественное открытие Взлет ВПУ прошло в рамках Санкт-Петербургского Межотраслевого Форума «Новый вектор обеспечения технологического суверенитета и инновационных измерений в области КИПиА, АСУ ТП, аналитического оборудования и промышленного IT-обеспечения». Форум был организован Комитетом по промышленной политике и техническому регулированию РСПП при поддержке Минпромторга и Росстандарта.

Широкая гамма цифровых расходомеров и регуляторов давления ACCU
7 июля 2023

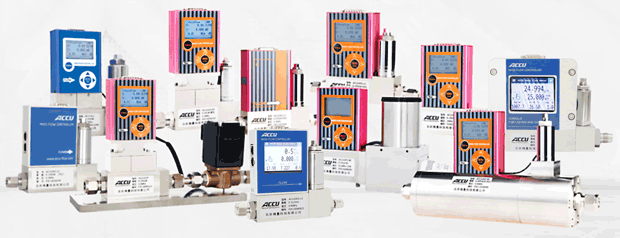

Модельный ряд компании ACCU демонстрирует разнообразие приборов контроля малых потоков газов и жидкостей. Здесь найдется удачное решение даже для самой неординарной задачи.

Занимаясь поставками оборудования для контроля малых потоков газов и жидкостей, специалисты ООО «Сигм плюс инжиниринг» часто получают запросы от научно-исследовательских групп, испытательных лабораторий, конструкторских бюро. Практически всегда речь идет об уникальных установках с набором специфических требований. Объединяет подобные запросы желание заказчиков получить оборудование, которое позволит гибко управлять условиями проведения интересующего их процесса, варьируя в широких диапазонах расходы, температуру, давление рабочих газов и жидкостей. Часто требуется обеспечить работоспособность запрашиваемого решения при предельных условиях эксплуатации, включая работу с коррозионными средами.

В связи с этим особого внимания заслуживает широкая линейка контрольно-измерительных приборов расхода и давления ACCU. Китайская компания выпускает измерители и регуляторы массового расхода газов и жидкостей с тремя принципами действия: тепловым, кориолисовым, переменного перепада давления. Для контроля давления компания предлагает цифровые регуляторы в конфигурациях «до себя», «после себя» и «в объеме». В портфолио производителя есть и решение для генерации парогазовых смесей – системы смешения и испарения. При этом компания не стоит на месте и постоянно развивается. В ответ на нестандартные запросы она готова разрабатывать новые специализированные решения.

Тепловые расходомеры серий ACU10FD и ACU20FD суммарно перекрывают диапазон от 0,02 мл/мин до 600 м3/ч. В приборах используется проверенная временем технология, которая обеспечивает малую зависимость показаний от рабочих температуры и давления. А реализованная в расходомерах ACU20FD температурная компенсация показаний позволяет достичь точности измерения 0,5 % от верхнего предела измерения (ВПИ). Благодаря наличию аналоговых и цифровых интерфейсов можно легко интегрировать расходомеры в автоматизированные системы управления. Для локальной индикации и управления приборы оснащены дисплеями.

Расходомеры рассчитаны на работу в широком диапазоне давлений и температур с самыми разными газами. Максимальное рабочее давление для ACU10FD и ACU20FD составляет 100 бар, а температура измеряемого газа – от 0 до +50 °C. Работу с более высокими температурами обеспечивают расходомеры переменного перепада давления.

Корпуса расходомеров ACCU, непосредственно контактирующие с рабочей средой, изготавливаются из нержавеющей стали 316L, а в качестве уплотнений используются фторкаучук (Viton), перфторкаучук (Kalrez) или этилен-пропиленовый каучук (EPDM). Выбор соответствующего уплотнения и своевременное выполнение регламентных работ позволяют эксплуатировать приборы даже с агрессивными и коррозионными газами.

Расходомеры ACCU всех принципов действия (в том числе тепловые) могут комплектроваться регулирующим клапаном. Работу клапана контролирует управляющая плата самого прибора с помощью встроенного ПИД-регулятора.

Упомянутые выше расходомеры переменного перепада давления ACCU разработаны для измерения и регулирования массового расхода газов и жидкостей. Кроме датчиков давления они оснащены датчиком температуры и специализированным вычислителем, который «на лету» рассчитывает массовый расход среды. Газовые расходомеры ACU10FC работают в диапазоне от 2 мл/мин до 180 м3/ч, жидкостные ACU10L – от 12 г/ч до 1200 кг/ч, точность измерения по газу и жидкости составляет 1 % ВПИ. Приборы дают хорошее сочетание точности измерения и стабильности показаний во времени. Специальное исполнение ACU10HT позволяет работать с горячими газами и жидкостями при температурах до 200 °C.

Отличительная особенность кориолисовых расходомеров состоит в том, что они напрямую измеряют массовый расход проходящей через них среды. Один и тот же кориолисовый прибор может работать с разными средами без необходимости пересчета показаний. Кориолисовые расходомеры ACCU серии ACU20FE независимо измеряют температуру рабочей среды и ее плотность. Определяя расход в диапазоне от 1 г/ч до 300 кг/ч, они обладают высокой точностью: 0,5 % ВПИ по газу и 0,25 % ВПИ по жидкости. При работе с жидкостями возможен режим микродозирования.

В ряде случаев контроль малых потоков сводится к необходимости управления давлением в системе. Линейка цифровых регуляторов давления ACU20P работает в диапазоне от 0,02 до 100 бар. В приборы могут устанавливаться датчики абсолютного, избыточного и дифференциального давления. Возможно исполнение для контроля давления «до себя», когда измерительный сенсор устанавливается перед регулирующим клапаном. В варианте «после себя» сенсор ставится после регулирующего клапана.

Системы генерации парогазовой смеси состоят из кориолисового измерителя расхода жидкости ACU20FE, регулятора расхода газа ACU20FD, а также смесительного устройства, расположенного на входе термостатируемого испарителя. Смесительное устройство представляет собой регулирующий клапан для испаряемой жидкости, на выход которого подается поток газа-носителя. Такая конструкция позволяет генерировать стабильный поток увлажненного газа строго заданного состава и температуры.

Специалисты ООО «Сигм плюс инжиниринг» подробно проконсультируют и помогут заказать продукцию ACCU.

Применение Взлет ТЭР ПР для измерения алкогольных и слабоалкогольных напитков
3 августа 2023



Ещё одно применение пищевого расходомера Взлет ТЭР ПР — измерение алкогольных и слабоалкогольных напитков.

Система контроля, в которую входит ТЭР ПР, устанавливается перед линией розлива готового продукта. Система определяет, какой объем напитка проходит на розлив в тару, и передает данные в АСУТП.
Взлет ТЭР ПР является полнопроходным расходомером, что позволяет применять прибор даже на вязких пищевых продуктах без увеличения гидравлического сопротивления в трубопроводе.

Расходомер обладает высокой точностью и стабильностью измерения, а также имеет гигиенический сертификат, подтверждающий безопасность применения на пищевых производствах.

Компания «Метран» представила успешный опыт разработок на форуме «От импортозамещения к технологическому суверенитету»
6 августа 2023



Промышленная Группа «Метран» успешно реализует стратегию технологического суверенитета в российском приборостроении. РОССИЯ, Челябинск (9 июня, 2023) – 8-9 июня 2023 года компания «Метран» приняла участие во II всероссийском форуме «От импортозамещения к технологическому суверенитету», где поделилась своим опытом в обеспечении импортозамещения приборостроительной продукции.

Промышленная группа «Метран» имеет 18 лет опыта локализации продукции с целью сокращения сроков поставки, увеличения доли российских комплектующих, доработки продукции под требования российских заказчиков и удовлетворения требованиям в части поверки приборов. На данный момент стратегия технологического суверенитета стала единственно возможной для обеспечения потребностей промышленных предприятий в точных и надежных измерениях. Сейчас рынок требует на 100% российский продукт от конструкторской документации и производства до комплектации, ПО, сервиса и обучения, специфические решения для отраслей с короткими сроками поставки. В этом направлении за последний год «Метран» достиг определенных результатов.

В первую очередь инженеры сконцентрировались на локализации продукции из дружественных стран и производстве аналогов приборов, которые перестали быть доступными для российского рынка. В 2023 году уже реализованы: регулятор давления, соленоидный клапан, кориолисовый, электромагнитный и вихревой расходомеры. На подходе ожидаемые на рынке уровнемеры. Идет работа по обеспечению полной импортонезависимости производимых продуктов. Так обновленный датчик Метран-150, самый востребованный датчик давления в России, соответствующий уровню глобальных приборостроительных компаний, теперь не зависит от европейских и американских партнеров, при этом датчик не потерял своей точности или функциональности. Также российские инженеры заново разработали измерительный преобразователь температуры Метран-2700 с характеристиками на уровне мировых. Новые приборы немедленно отгружаются и устанавливаются на предприятиях, расширяя возможности в части безопасности, энергоэффективности и надежности техпроцессов. Впереди - разработка собственных сенсоров для датчиков давления.

Касательно систем управления, «Метран» имеет все необходимые средства для обеспечения полноценного обслуживания существующих систем управления, решения возникающих проблем заказчиков и обеспечения их безопасной эксплуатации, обновления и расширения. И в 2023 году «Метран» будет готов представить собственный продукт для технического перевооружения систем верхнего уровня. В результате такой совместной работы промышленные предприятия смогут обеспечить импортонезависимость систем автоматизации и соответствовать требованиям Указа Президента РФ №166 «о мерах по обеспечению технологической независимости и безопасности критической информационной инфраструктуры РФ» применительно к АСУТП.

Компания провела работу по обеспечению надежных поставок комплектующих и развитию российских поставщиков с целью полного перехода на компоненты российского производства, с этой целью также развивается собственное механообрабатывающее производство. Внутри компании за прошедший год замещена большая часть внешней IT инфраструктуры и систем кибербезопасности с использованием продуктов и технологий разработки РФ. Часть производственных систем также переведена на отечественные решения. Разрабатываются планы в части импортозамещения аппаратного обеспечения серверного оборудования и внутренней инфраструктуры, переход на отечественные продукты управления производством.

«Метран» растит собственные кадры, обучает сотрудников и расширяет их поле деятельности, для того чтобы они могли решать задачи, продиктованные временем. В связи с расширением портфолио компания нуждается и в новых сотрудниках, поэтому предлагает лучшие в отрасли условия для работы инженером в Челябинске – современное производство с высоким уровнем автоматизации и культуры, коллектив энтузиастов и единомышленников, новые проекты и интересные задачи, условия карьерного и финансового роста.

««Метран» видит для себя перспективы развития в расширении портфолио и увеличении глубины технологического суверенитета. Компания вновь открыла направления аналитического и регулирующего оборудования, разрабатывает новые средства измерения, в том числе и на основе беспроводных технологий. У нас амбициозные планы роста и мы уделяем особое внимание тому, чтобы оставаться лучшим работодателем на Урале для инженеров» - сказал Антон Викторович Дружинин, генеральный директор АО «ПГ «Метран», во время своего выступления на пленарной сессии форума.
Компания «Метран» была образована в 1992 году. С 2000 года и по настоящее время занимает лидирующие позиции по производству и разработке средств измерений в России. В компании внедрена система менеджмента качества и элементы системы бережливого производства, идет постоянное обновление производства средств измерений; инженерный центр мирового уровня ведет более 30 тем НИОКР. Уровень автоматизации и культуры производства на заводе не имеет аналогов в отрасли приборостроения. Процессы и технологии, используемые на заводе «Метран», позволяют предприятию разрабатывать новые продукты, открывать производственные линии, гарантировать высокое качество продукции и сокращать сроки поставки.

Расходомеры жидкостей и газов НПП «КуйбышевТелеком-Метрология»
8 августа 2023



В статье представлены основные характеристики и эксплуатационные особенности наиболее востребованных на российском рынке расходомеров различного назначения, производимых самарским НПП «КуйбышевТелеком-Метрология». Большой выбор позволяет удовлетворить все индивидуальные требования заказчика, включая оптимальное соотношение цены и качества.

Уход с российского рынка ведущих мировых производителей КИПиА привел к возникновению нескольких проблем:
- возник недостаток современного оборудования;
- на рынок хлынул поток некачественных приборов, которые предлагают некоторые российские поставщики.

На каком производителе остановить свой выбор? Как подобрать подходящие для конкретных задач и условий приборы, способные встраиваться в современные измерительные системы? Эти вопросы сегодня приобрели особое значение.

Основанное в 2005 году самарское научно-производственное предприятие «КуйбышевТелеком-Метрология» (КТМ) готово ответить на эти и многие другие вопросы. Компания производит расходомеры жидкостей, газов и пара, которые не уступают по функциональности, качеству и надежности зарубежным аналогам, а по цене иногда более доступны. Предприятие выпускает широкие линейки массовых и ультразвуковых расходомеров, поэтому в статье мы остановимся на особенностях наиболее востребованных на рынке контрольно-измерительных приборов КТМ.

Ультразвуковые счетчики-расходомеры

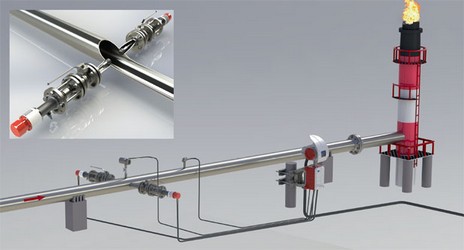

Для работы с факельными газами компания разработала ультразвуковой расходомер КТМ100 РУС®. Он предназначен для технологического учета газа, мониторинга утечек факельного газа, а также учета массового расхода при переменном составе газа. На данный момент КТМ100 РУС – единственное решение, которое работает с температурой процесса до +500 °C и отводом температуры до +330 °C. Он не боится агрессивных сред и способен работать в условиях Крайнего Севера и на морских платформах. Если у вас процесс характеризуется высоким содержанием капельной жидкости или механических примесей, то КТМ100 РУС – ваш выбор! При любом засорении сенсоров прибор проведет самодиагностику.

Часто бывает так, что рядом с прибором нежелательно находиться специалистам. В этом случае выносной модуль КТМ100 можно удалить от места установки расходомера на 1000 м, например в операторную или другие помещения. При этом специальная конструкция прибора настолько безопасна, что позволяет проводить врезку на работающем процессе или извлекать сенсоры для имитационной поверки, очистки и диагностики без остановки процесса, даже под рабочим давлением вплоть до 6,3 МПа. Также есть возможность вычисления массового расхода газа без плотномера методикой «Гидрокарбон».

КТМ100 РУС обладает высокой точностью: относительная погрешность однолучевого счетчика при измерении объемного расхода газа в рабочих условиях составляет от 5 до 1,5 %, а двухлучевого – от 3 до 1 %. Относительная погрешность вычислений массового расхода не превышает 0,005 %.

КТМ600 РУС
Еще один ультразвуковой счетчик-расходомер, КТМ600 РУС®, разработан проектировщиками компании и применяется для технологического учета природного газа в сложных условиях эксплуатации, в том числе при расчете баланса предприятия по межцеховому обмену. Корпус изготовлен из нержавеющей стали без единого сварочного шва, составляет в диаметре до DN 1400 включительно и гарантирует абсолютную безопасность и надежную эксплуатацию на газоконденсатных месторождениях для давлений до 55 МПа. Коррозионно-стойкие стали корпуса позволяют применять его для криогенных сред: вплоть до –194 °C. Ультразвуковой счетчик-расходомер КТМ600 РУС незаменим при учете чистых газов, таких как водород и гелий, в которых скорость звука составляет от 1100 до 1500 м/с, что превышает скорость в природном газе в три и более раз. Благодаря приемопередатчикам специального исполнения, расположенным в уникальных посадочных карманах, прибор отлично справляется с измерением грязных и влажных газов, гидратов и газов с высоким содержанием механических примесей, в том числе песка. При этом специальная оснастка позволяет без остановки процесса работы снять сенсор для очистки, диагностики или замены, сэкономив средства и время.

Относительная погрешность счетчиков‑расходомеров КТМ600 РУС зависит от количества лучей. Например, четырехлучевые версии предназначены для высокоточных измерений с относительной погрешностью ±0,5 %, у двухлучевых версий этот показатель равен ±0,7–1 %. Для процессов с высоким содержанием конденсата применяются двухлучевые версии с относительной погрешностью ±2 %. Следует учесть, что модификации с данным рядом погрешностей используются производителем в соответствии с техническим заданием заказчиков.
Межповерочный интервал прибора – 4 года, срок службы – 15 лет.

УЗС‑1М
Для измерения скорости потока и объемного расхода жидкостей компания разработала счетчик УЗС-1М®. На сегодняшний день это единственный ультразвуковой расходомер, который может использоваться для учета высокотемпературных жидкостей до 300, 450, 550 °C, а также для СПГ и других сжиженных газов с температурой до –196 °C. Его измеряемой средой могут быть холодные и горячие жидкости, сточные и пластовые воды, нефть и продукты ее переработки, сжиженные углеводородные газы (СУГ), широкие фракции легких углеводородов (ШФЛУ), а также он измеряет расход высоковязких жидкостей, таких как мазут, гудрон, битум (версия с рубашкой для обогрева).

Расходомер не боится низких температур окружающей среды и может бесперебойно работать в условиях Крайнего Севера при температуре до –70 °C1. Для процессов с высоким рабочим давлением (до 50 МПа) в целях надежной и безопасной эксплуатации производитель рекомендует использовать УЗС‑1М с цельноточеной версией корпуса. На данный момент на самарском производстве изготавливаются приборы с условным диаметром от 8 до 3000 мм.

Очень часто на объектах необходимо провести монтаж расходомера на трубопроводе без остановки потока в трубе. В этом случае необходимо использовать УЗС‑1М с лубрикаторным механизмом: в такой версии прибора, по аналогии с КТМ 100, врезку или извлечение сенсоров можно проводить без остановки процесса.

Версия «Квадро», благодаря двум независимым каналам измерения в одном корпусе, позволяет дублировать данные с расходомера для ведения раздельного учета заказчиком и потребителем, что значительно снижает затраты при покупке одного корпуса вместо двух.

Еще одна особенность, на которую стоит обратить внимание при выборе расходомера, – это точность измерения скорости потока. Однолучевые версии позволяют достичь относительной погрешности ±1 %, двухлучевые – ±0,5 %, трехлучевые версии – ±0,28 %. Уже в конце 2023 года предприятие планирует запустить серийное производство четырехлучевой версии прибора для высокоточных измерений с относительной погрешностью ±0,15 %.

Кориолисовый расходомер КТМ РуМАСС
В 2021 году на предприятии было запущено серийное производство высокоточных многопараметрических кориолисовых расходомеров КТМ РуМАСС® с интеллектуальной функцией самодиагностики. Его уникальность заключается в способности измерять одновременно массовый расход, плотность, температуру различных жидкостей и газов. Данный расходомер имеет широкое применение во многих отраслях промышленности. Он незаменим, когда необходимо вести учет сред с температурой до 350–400 °C, например битума, гудрона, мазута, а также криогенных сред, в том числе СПГ с температурой до –196 °C.

Стоит отметить, что при одинаковом условном диаметре линии кориолисовые расходомеры РуМАСС обладают значительно бόльшим максимальным расходом, чем большинство аналогичных приборов от ведущих мировых производителей. Это достигается за счет специальной конструкции разделительных коллекторов, которая обеспечивает уменьшение гидравлических потерь на 15–20 %, что позволяет значительно экономить за счет уменьшения требуемой производительности насосов и снижения затрат на электроэнергию. Наличие современного оборудования на предприятии позволяет осуществлять полный цикл производства кориолисовых расходомеров с типоразмером от 8 до 250 мм, а также изготавливать приборы с монтажными размерами согласно техническим требованиям заказчика.
Конечно же, основным преимуществом расходомеров КТМ РуМАСС является их высокая точность: погрешность массового расхода составляет ±0,1 % в широком диапазоне 1:20 от номинального расхода. Поверяемый канал измерения плотности имеет погрешность до ±0,2 кг/м³. Прибор может использоваться в качестве полноценного плотномера с функцией компенсации показаний плотности от температуры и давления, что значительно экономит средства заказчика на покупке плотномера.

Для того чтобы измерительные приборы работали стабильно, на предприятии была разработана диагностическая программа Clever Control Tool Software®, которая позволяет автоматически проверять работоспособность расходомеров, отслеживать состояние прибора, обнаруживать механические повреждения и отложения на стенках измерительных трубок.
Межповерочный интервал кориолисового расходомера КТМ РуМАСС составляет 5 лет, срок службы – 20 лет.

Программное обеспечение
Эффективную работу всех без исключения приборов самарского предприятия обеспечивает эксклюзивное программное обеспечение KTM Smart Stream® собственной разработки, которое входит в комплект поставки всех производимых изделий. Программные модули ПО, собранные под единой оболочкой, активируются в зависимости от конкретного типа подключаемого измерительного устройства.

Метрологические и сервисные услуги
Наряду с поставками технологически независимого, наукоемкого и высокоточного оборудования НПП «КуйбышевТелеком-Метрология» предлагает ряд услуг, позволяющих заказчику не задумываться о дальнейшей эксплуатации прибора. Аккредитованный центр калибровки и поверки компании оснащен газовым и жидкостным поверочными стендами, работающими с аттестованными рабочими эталонами. Служба технической поддержки осуществляет подбор оборудования, его установку, подключение, настройку, ввод в эксплуатацию, а также гарантийное обслуживание и ремонт, технический надзор за оборудованием. В число оказываемых службой технической поддержки услуг входят теоретическая и практическая подготовка персонала заказчика.
Обращаясь в компанию «КуйбышевТелеком-Метрология», заказчик знает, что здесь он всегда найдет все необходимое для полного удовлетворения своих потребностей в современных измерительных устройствах, независимо ни от каких внешних ограничений.

Заключение
Высокая квалификация специалистов НПП «КуйбышевТелеком-Метрология», богатый опыт разработки и производства КИПиА, многолетнее сотрудничество с крупнейшими предприятиями нефтегазовой и химической отраслей промышленности позволяют не только выпускать высокотехнологичную продукцию с оптимальным соотношением цены и качества, но и адаптировать ее к любым проектам. КТМ разрабатывает и производит измерительное оборудование по индивидуальным проектам: с характеристиками и монтажными размерами, необходимыми заказчику.
Наличие в структуре предприятия собственного научно-технического центра позволяет: создавать приборы, отвечающие специальным требованиям и условиям эксплуатации; консультировать заказчика по возникающим проблемам; постоянно улучшать оборудование и программное обеспечение; разрабатывать новые приборы.

Приборы Взлет применяются в обновленных тепловых пунктах Санкт-Петербурга
9 августа 2023



ГУП «ТЭК СПб» реконструировал три центральных тепловых пункта в нескольких районах Санкт-Петербурга. Вместе они обеспечивают теплом и горячей водой 53 здания: жилые дома, детские сады и школы, лечебное учреждение.

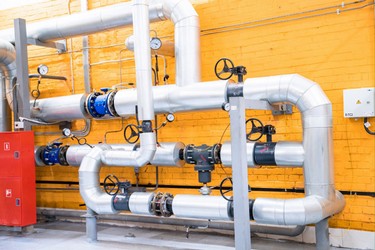

На фото самый крупный из объектов — теплопункт на улице Ворошилова мощностью 41,53 Гкал/ч. При модернизации там установили расходомеры Взлет Лайт М, которые точно измеряют расход теплоносителя в системе отопления и горячего водоснабжения.

Пункты оснастили системой погодозависимого регулирования. Это значит, что в дома будет поступать теплоноситель комфортной температуры, которая соответствует погоде за окном. Теперь теплее и комфортнее станет в домах более 20 000 петербуржцев.

Измерительные участки для ультразвуковых расходомеров Взлет
16 августа 2023



Крупная партия измерительных участков для ультразвуковых расходомеров находится на финальном этапе подготовки.

На участке крупноузловой сборки наши специалисты проводят монтаж датчиков и блоков коммутации. Затем после проверки метрологических характеристик и качества приборы отправятся нашим заказчикам.

Успешное завершение испытаний кориолисового расходомера КТМ Румасс
21 августа 2023

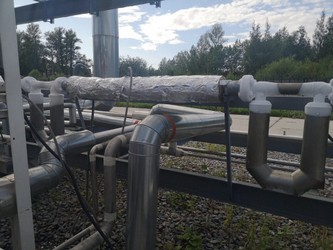

Компания КуйбышевТелеком-Метрология успешно завершила испытания кориолисового расходомера КТМ Румасс при измерениях криогенной среды на стендовом комплексе Госкорпорации “Росатом”.

Метод испытаний заключался в определении относительной разницы измерений массового расхода и плотности в сравнении с кориолисовым расходомером CMF200 производства Micro Motion*. В качестве среды использовался СПГ с температурой -160 градусов.

Максимальная относительная погрешность измерений массового расхода криогенной среды составила 0,35%. Таким образом, были подтверждены методики калибровки производимых расходомеров КТМ РуМАСС и математические модели компенсации показаний массового расхода при изменении температуры измеряемой среды.

Ультразвуковой расходомер УРСВ-5хх ц помогает экономно распределять воду в регионах Узбекистана
7 сентября 2023



Делимся проектом наших партнеров — компании Взлет-Азия.

Специалисты компании установили ультразвуковой расходомер Взлет УРСВ-5хх ц в водораспределительном пункте одного из поселений Джизакской области. Датчики монтировались на трубу диаметром 1200 мм без врезки.

Прибор точно измеряет расход воды и помогает эффективно распределять её в ближайшие населенные пункты.

Старт продаж Взлет ЭР Лайт М с межповерочным интервалом 6 лет
15 сентября 2023



Уважаемые партнеры!

С 1 октября 2023 года открывается прием заказов на Взлет ЭР Лайт М с межповерочным интервалом — 6 лет.

В обновленном сертификате РОССТАНДАРТ подтвердил, что прибор обеспечивает заявленную точность измерений без необходимости поверки дольше, чем другие электромагнитные расходомеры. Теперь пользоваться расходомером Взлет ЭР Лайт М станет ещё удобнее и выгоднее.

Взлет ЭР Лайт М с самым большим межповерочным интервалом:
  • Экономичен. Самые низкие эксплуатационные расходы среди электромагнитных расходомеров.
  • Надежен. Среднее время наработки на отказ — 110 тысяч часов: один из лучших показателей в отрасли.
  • Удобен в эксплуатации. Выводит информацию как с помощью стандартных интерфейсов, так и с помощью NFC: показания можно снимать смартфоном.

Узнать подробнее о Взлет ЭР Лайт М с максимальным межповерочным интервалом вы можете на странице прибора.

Ультразвуковые и вихревые расходомеры-счетчики газа ИРВИС
20 сентября 2023



Казанское научно-производственное предприятие «Ирвис» представило свою продукцию на XXV Международной выставке «Нефть и газ Узбекистана» (OGU‑2023). В числе экспонатов – ультразвуковой расходомер-счетчик газа ИРВИС-Ультра. В статье приведены его характеристики и конструктивные особенности, а также особенности другой популярной продукции предприятия: поверочной газодинамической установки ИРВИС-УПГ-М, телеметрического извещателя И‑102 и цифрового многофункционального термоанемометра ИРВИС-ТА‑5.1.

Международная выставка «Нефть и газ Узбекистана» (OGU) в числе крупнейших промышленных форумов Средней Азии занимает особое место как по количеству профессионалов нефтегазовой индустрии и топливно-энергетических комплексов различных стран мира, так и по многообразию представленной продукции, насыщенности экспозиций и количеству подписанных контрактов.
В работе 25-й, юбилейной выставки OGU‑2023, а также III Международного энергетического форума Республики Узбекистан (UEF‑2023), проведенных в Ташкенте в период с 18 по 20 мая 2023 года, приняли участие более 300 компаний и организаций со всего мира, а на выставочной площадке свои экспозиции представили более 168 компаний.

Большой интерес у посетителей и участников форума вызвала экспозиция российского научно-производственного предприятия «Ирвис» из Казани. Ее акцентом стали ультразвуковые и вихревые расходомеры-счетчики газа, предназначенные для систем технологического и коммерческого учета.

Расходомеры-счетчики ИРВИС-Ультра
Наиболее яркими представителями этой линейки являются ультразвуковые расходомеры ИРВИС-Ультра в различных исполнениях, использующиеся для измерения объема и объемного расхода, температуры и абсолютного давления измеряемой среды, а также для вычисления объемного (массового) расхода и объема (массы) газов, приведенных к стандартным условиям по ГОСТ 2939‑63. Измеряемыми средами для этих приборов могут служить природный и попутный нефтяной газы, водород, углекислый газ, водяной пар, азот, воздух и другие неагрессивные газы.

Расходомеры-счетчики ИРВИС-Ультра – надежные в эксплуатации устройства с повышенной помехозащищенностью, нечувствительные к гидроударам и пульсациям потока. Они отличаются высокой точностью измерений, стабильными метрологическими характеристиками, расширенным диапазоном измерений (1 : 250, 1 : 400, 1 : 600 в базовом исполнении) и стойкостью к загрязнениям. Для заказчиков особенно привлекательными особенностями можно считать функцию самодиагностики и большой объем сохраняемой в энергонезависимой памяти информации: посуточный архив может включать до 1200 записей, почасовой – до 2400 записей, архив событий – до 24 000 записей.

Принцип действия расходомера ИРВИС-Ультра основан на явлении сноса звуковой волны проходящим по трубопроводу потоком газа. Скорость потока и его расходные характеристики вычисляются по времени отклика, под которым понимают разность во времени прохождения ультразвукового сигнала по направлению движения потока и против него.

Конструкция расходомера-счетчика предусматривает наличие:
  • первичного преобразователя, который оптимизирует поток и представляет собой отрезок трубопровода заданной формы. В нем установлены непосредственно ультразвуковой расходомер, а также плата вычислителя и первичные преобразователи абсолютного давления и температуры;
  • блока интерфейса и питания (БИП). Это специализированный регистратор, состоящий из блока питания, барьера искрозащиты, регистратора информации и жидкокристаллического индикатора с кнопками управления. Для работы прибора могут использоваться различные источники питания с напряжением 220, 24 и 3,6 В.

В базовый комплект поставки входят имитационная катушка расходомера и устройство для считывания архивов. Также расходомер-счетчик может комплектоваться токовым интерфейсом 0–5 мА, 4–20 мА (для использования в автоматических системах управления) и системой телеметрии, использующей извещатель И-102.

Одна из популярных модификаций прибора – ультразвуковой расходомер-счетчик полнопроходного исполнения ИРВИС-Ультра-Пп. Ее отличие от стандартной заключается в том, что все выполняемые измерения здесь реализованы в цельном корпусе первичного преобразователя, в котором размещены от одной до четырех пар пьезоэлектрических преобразователей.

Возможные номинальные диаметры первичного преобразователя составляют 50, 80, 100, 150, 200, 300 и 400 мм. Диапазоны измерения зависят от номинального диаметра и могут находиться в пределах:
  • 0,12…14 000 м3/час (полнопроходное исполнение) для объемного расхода газа при рабочих условиях;
  • –40…+60 °C для температуры;
  • 0,05…16 МПа для абсолютного давления;
  • 0,057…48 м/с для скорости газа.

Счетчик-расходомер ИРВИС-Ультра во взрывозащищенном исполнении имеет маркировки: 1Ех ib IIC T4 Gb X для первичного преобразователя и [Ех ib Gb] для блоков питания и интерфейса. При поверке устройства используется проливной и беспроливной (имитационный) методы. Пределы допускаемой относительной погрешности при рабочих условиях составляют ±0,5…±1,4 %, при приведении к стандартным условиям – ±0,65…±1,8 %.

Межповерочный интервал 3 года.
