Исследователи из Томского политехнического университета (ТПУ) предложили два типа многофазных расходомеров с использованием новых высокоскоростных систем собственной разработки. Приборы помогут отслеживать количество извлекаемой нефти, газа и воды для более эффективного недропользования.

Поддержание добычи нефти и газа на запланированном уровне требует постоянного контроля параметров месторождения. Один из важнейших из них — количество извлекаемой нефти, газа и воды: он характеризует состояние разрабатываемого участка недр и формирует информационную базу для эффективного недропользования. Для измерения этих параметров используются многофазные расходомеры. Они состоят из двух частей: измерителя концентрации компонентов и устройства для измерения общего расхода, например, на основе трубы Вентури.

Существующие аналоги сегодня производятся по зарубежным лицензиям с импортной «начинкой». Однако специалисты Исследовательской школы физики высокоэнергетических процессов ТПУ и лаборатории рентгеновской оптики Инженерной школы ядерных технологий под руководством Алексея Гоголева создали отечественный радиоизотопный многофазный расходомер. Заказчиком и промышленным партнером проекта выступило ООО «Метрология и Автоматизация» (г. Самара).

«Совместно с ТПУ мы полностью разработали все системы и элементы для измерения концентрации компонентов многофазного потока и его расхода. В частности, в измерителе концентрации используется цифровой энергодисперсионный спектрометр нашей разработки. Уже проведены опытно-промышленные испытания основных элементов расходомера на основе радиоизотопного источника, апробированы все технические решения. До лета планируем провести испытания в целях утверждения типа средств измерений», — рассказал заместитель генерального директора ООО «Метрология и Автоматизация» Андрей Масленников.

Параллельно, совместно с ООО «Политек» и АО «Зарубежнефть» (г. Москва) томские ученые разработали новый тип расходомера для учета углеводородов, действие которого основано на принципиально другом подходе. Радиоизотопный источник излучения в приборе они заменили на генерирующий рентгеновский аппарат. Его особенность заключается в генерации ионизирующего излучения с большей на порядки интенсивностью, пока подано питание на источник. При этом прибор в разы безопаснее из-за отсутствия высокоэнергетического излучения, не требует лицензии для эксплуатацию и освобожден от контроля Ростехнадзора и Роспотребнадзора. Систему регистрации разработчики построили на основе высокоскоростных гиперспектральных детекторов с пассивной оптической системой «сортировки» квантов по энергии, что обеспечило утилизацию всей мощности источника.

Главное преимущество расходомера на генерирующем источнике — более высокая точность и скорость сканирования по сравнению с радиоизотопами приборами. Получить такой результат удалось благодаря сочетанию волнодисперсионной и кросскорреляционной систем регистрации в одном измерительном модуле для определения концентрации компонентов и общего расхода.

«Генерирующий источник обеспечивает гораздо больший поток излучения, чем радиоизотопный, что дает больше возможностей для прибора. Кроме того, мы изменили систему регистрации для измерения концентрации компонентов потока нефти: вместо энергодисперсионного спектрометра применили волнодисперсионный, — пояснил Алексей Гоголев.

Волнодисперсионный спектрометр состоит из пассивной рентгеновской оптики гиперспектрального детектора, который регистрирует уже отсортированные кванты. Мультиволновая схема из-за своей простоты позволяет увеличить скорость цифрового процессора детектирующего модуля до 2 миллионов импульсов в секунду против 100 тысяч импульсов энергодисперсионной схемы. При этом чем выше скорость, тем более точные данные можно получить от прибора.

«Кросскорреляционный измеритель расхода построен на двухканальном детекторе, тоже нашей разработки, использует широкополосное излучение от того же источника и сканирует поток с частотой более 1000 раз в секунду, что обеспечит измерение расхода в диапазоне от 1:100 и более. Это позволит использовать расходомер одного типоразмера на скважинах с разным дебитом, то есть делает прибор более универсальным», — добавил ученый.

источник: https://minobrnauki.gov.ru/press-center/news/?ELEMENT_ID=49193

Расходомеры торговой марки «ЭМИС» ставят рекорды выживаемости в экстремальных условиях! Кориолисовые счетчики-расходомеры «ЭМИС-МАСС 260» ДУ 25 и ДУ 50 и вихревой счетчик-расходомер «ЭМИС-ВИХРЬ 200» испытали на криогенной среде при измерении сжиженного кислорода температурой минус 173°C.

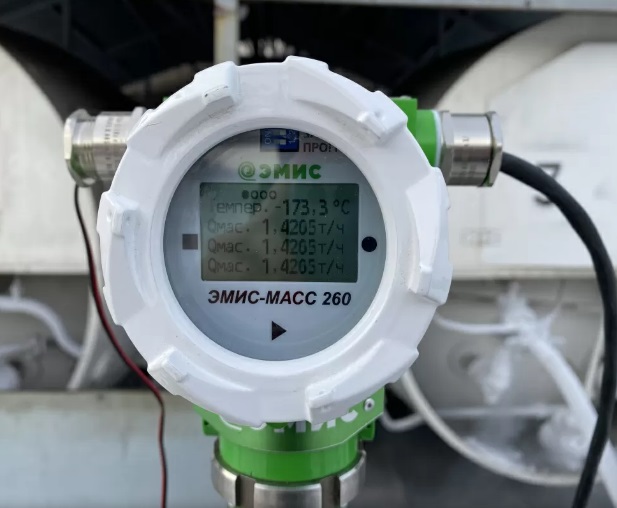

В процессе перекачки сжиженного кислорода из одной ёмкости в другую расходомеры «ЭМИС-МАСС 260» измеряли температуру, массу и плотность, при этом полученные результаты измерений сличались с показаниями весовых устройств со встроенными тензодатчиками, на которых были установлены резервуары с кислородом. Данные с расходомеров на персональный компьютер передавались по цифровому интерфейсу RS-485.

В соответствии с полученными данными, относительная погрешность измерения массы сжиженного кислорода между расходомерами «ЭМИС-МАСС 260» не превысила ±0,5%, что стало подтверждением сохранения технических и метрологических характеристик приборов, несмотря на запредельно низкую температуру измеряемой среды.

Еще один участник эксперимента – вихревой расходомер «ЭМИС-ВИХРЬ 200» также с честью выдержал испытание, одновременно с «массовиками» измеряя объемный расход и осуществляя передачу данных по RS-485 на ПК.

Напомним, что для расходомера «ЭМИС-ВИХРЬ 200» это не первый опыт «выживания» в экстремальных условиях. Ранее он подвергался не менее жёстким испытаниям.

Отметим, что в соответствии с описанием типа СИ, максимальная отрицательная температура измеряемой среды для вихревых и кориолисовых расходомеров составляет -60°С. Однако, в результате испытаний инженерам компании «ЭМИС» удалось подтвердить, созданные в «…суровом Челябинске…» приборы способны на большее!

Испытания измерительного оборудования проводились с целью последующего внесения изменений в описание типа средства измерения на каждый из расходомеров, а также иную разрешительную и эксплуатационную документацию.

Устойчивость расходомеров «ЭМИС-ВИХРЬ 200» и «ЭМИС-МАСС 260» к воздействию опасных внешних факторов также подтверждена обязательными и дополнительными сертификатами:

· Сертификат соответствия ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах";

· Сертификат соответствия ГОСТ Р-53678 и ГОСТ Р-53679 для применения в средах, содержащих сероводород;

· Сертификаты СДС «Интергазсерт» и заключение АО «ВНИИГаз» о соответствии РТМ ПАО «Газпром» № 311.001-90 «Приборы для установок добычи и переработки природного газа и нефти, содержащих сероводород и углекислый газ. Требования к материалам приборов и условиям эксплуатации».

· Сертификат на сейсмостойкость;

· Сертификат на виброустойчивость;

· Сертификат соответствия ГОСТ степени защиты IP 66/68.

Чтобы заказать оборудование торговой марки «ЭМИС» заполните, пожалуйста, опросный лист!

источник: https://emis-kip.ru/ru/company/sob/news/raskhodomery-emis-ispytali-pri-ekstremalno-nizkoy-temperature/

Импортозамещение нового уровня: мытищинские предприятия перестраивают свою работу в условиях санкций. Одним из первых к вопросу замены иностранных товаров отечественными подключилось предприятие ООО «Водомер». Еще до ввода санкций оно разрабатывало план перехода на российские запчасти. В готовности производства к импортозамещению сегодня убедился депутат Государственной Думы Федерального собрания Вячеслав Фомичев.

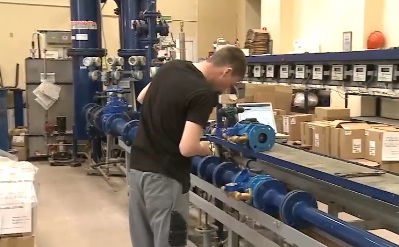

На предприятие ООО «Водомер» Андрей Урмашов пришёл 15 лет назад. За это время он прошёл 3 ступени по карьерному росту: сначала слесарь, затем мастер по ремонту, а теперь наладчик технологического оборудования. Новых трудностей Андрей не боится. Но и на достигнутом останавливаться не собирается.

Андрей Урмашов, наладчик технологического оборудования ООО «Водомер»: «Я считаю, что в первую очередь надо любить свою работу. Если вы будете ее любить, то она не будет для вас скучной».

Уверенность в новых свершениях стала покидать Андрея и его коллег в конце февраля. Тогда производство впервые столкнулось с серьезными санкциями. На кону стояла работа всего предприятия. Большинство запчастей, используемых в сборке счётчиков, поставляли из западных стран. Но к этим трудностям «Водомер» оказался готов заранее. Сегодня в этом убедился и депутат Государственной Думы Федерального собрания Вячеслав Фомичев.

Самым сложным оказался вопрос с поставкой латунного корпуса. Ранее его производили западные коллеги, но сейчас «Водомер» настроен полностью перейти на отечественную продукцию.

Оксана Гордиенко, главный экономист ООО «Водомер»: «Мы пытаемся возродить производство полного цикла на российских площадях. Это сложный процесс, но нам необходимо обеспечить высокое качество продукции. Чтобы у граждан была нормальная альтернатива».

Однако найти альтернативу – это не главная задача. В приоритете испортоопережение. Этому способствуют программы поддержки бизнеса, как на федеральном, так и на региональном уровне.

Вячеслав Фомичёв, депутат Государственной Думы Федерального собрания Российской Федерации: «Мы сейчас сделали всё возможное для того, чтобы люди могли в этой ситуации почувствовать заботу государства. Меняются законы, кадастровая стоимость земли, появляются льготные кредиты. Все это делается для того, чтобы наши предприятия могли нормально работать».

Продолжить политику импортозамещения и сохранить рабочие места – две основных цели на сегодняшний день. Большинство сотрудников предприятия «Водомер» трудится там не один десяток лет. За добросовестную и качественную работу Вячеслав Фомичев вручил им благодарственные письма Государственной Думы.

источник: https://vk.com/teplovodomer?w=wall-125449759_66

Уважаемые коллеги!

Старые и новые видеоролики нашей техподдержки, инструкции, обучающие и информационные материалы в помощь заказчикам, дилерам, проектировщикам – теперь на VK.Video.

Подпишитесь, чтобы сохранить доступ к базе видеоконтента и не пропустить новые материалы: https://vk.com/video/@karat_npo

источник: https://www.karat-npo.com/company/news/videokontent_npo_karat_vykhodit_na_rossiyskuyu_platformu_vk_video/

С 7 по 8 апреля 2022 года Группа компании «Турбулентность-ДОН» приняла участие в специализированной выставке Ямальского нефтегазового форума «Газ. Нефть. Новые технологии – Крайнему Северу» в городе Новый Уренгой.

Ямалo-Ненецкий автономный округ сегодня - это стабильный, динамично развивающийся регион, где заложен прочный фундамент социально-экономического развития, позволяющий строить масштабные планы на будущее. Основой экономики Ямала, базовой отраслью, является топливная промышленность, на которую приходится около 95% общего объема промышленного производства. А город Новый Уренгой по праву называется «газовой столицей России». Здесь находятся крупнейшие в России предприятия, на долю которых приходится 74% добываемого газа в России.

В этом году выставка собрала порядка 2 000 специалистов нефтегазовой отрасли и более 72 компаний-участников. В течение двух дней активной работы форума прошли научно-практические конференции, семинары и круглые столы.

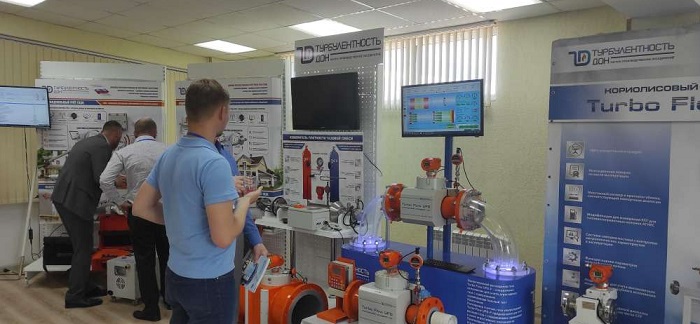

Группа компаний «Турбулентность-Дон» представила на выставке образцы высокотехнологичного производимого оборудования уже широко известного и применяемого в газодобывающей отрасти - расходомерные комплексы серии «Тurbo Flow UFG», термоанемометрические зондовые расходомеры серии «Тurbo Flow TFG», так и совершенно новые разработки в области расходометрии жидких углеводородных сред – кориолисовые расходомеры «Тurbo Flow CFM», которые производят многопараметрические измерения среды и обладают высокой точностью – 0,1-0,25%.

Ямальский нефтегазовый форум дал возможность специалистам ГК «Турбулентность-ДОН» провести ряд деловых переговоров с ведущими предприятиями нефтегазового и энергетического сектора в Ямало-Ненецком автономном округе и достигнуть договоренности расширения поставок производимого оборудования.

источник: https://www.turbo-don.ru/gruppa-kompanii-turbulentnost-don-prinyala-uchastie-v-vystavke-yamalskogo-neftegazovogo-foruma-gaz.-neft.-novye-tehnologii-krajnemu-severu

Установлены новые гарантийные сроки на продукцию производства ООО НПП «ЭЛЕМЕР»

Уважаемые заказчики и партнеры!

В связи с внедрением в конструкции и технологические операции решений, повышающих надежность приборов и устройств, а также вводом ограничений в 2022 году на выпуск приборов с определенными комбинациями свойств и конструктивных исполнений и изменением условий поставки, с 6 апреля 2022 года установлены новые гарантийные сроки на продукцию производства ООО НПП «ЭЛЕМЕР».

Информационное письмо об установлении гарантийных сроков (2,5 МБ)

Для большинства приборов установлен единый гарантийный срок, который формулируется в зависимости от того, какое из ниже перечисленных событий наступит раньше:

Однако предусматриваются и исключения из общего правила установления длительности гарантийного срока и порядка начала его исчисления для некоторых видов продукции как в сторону расширения, так и в сторону сужения гарантийных обязательств, как это и было ранее.

Гарантийные сроки на продукцию НПП «ЭЛЕМЕР», условия поставки которой были зафиксированы до 6 апреля (в договорах поставки, в условиях тендерных процедур и других обязывающих документах), будут сохранены без изменений.

Гарантийные сроки на продукцию, поставляемую по вновь заключаемым договорам или по итогам тендерных процедур, будут установлены в соответствии с текущим решением НПП «ЭЛЕМЕР» и с учетом особых условий поставки.

источник: https://www.elemer.ru/news/221/ustanovleny-novye-garantiynye-sroki-na-produktsiyu-proizvodstva-ooo-npp-elemer/

Компания «ЭМИС» приняла участие в выездном совещании ПАО «Газпром», которое состоялось в Екатеринбурге 7 апреля 2022г. Главной темой мероприятия стала программа импортозамещения и применение в газодобыче оборудования ведущих промышленных предприятий УрФО.

«В 2014 году у «Газпрома» возникли важные потребности в замещении по всем типам оборудования, был создан соответствующий департамент и налажена работа с производителем оборудования. В результате чего у нас существенно вырос процент импортозамещения, фактически мы заместились по всем типам оборудования. Сейчас важно поддерживать качество, и мы уже ставим себе задачу, чтобы наше оборудование было по качеству и характеристикам выше аналогов», - отметил зампредседателя правления ПАО «Газпром» Виталий Маркелов.

Совещание ЭМИС с ГАЗПРОМ

Отметим, что компания «ЭМИС» является одним из ведущих поставщиков импортозамещающего оборудования КИП и А на объекты ПАО «Газпром», в полной мере соответствуя предъявляемым высоким требованиям, что подтверждается корпоративными сертификатами «ИНТЕРГАЗСЕРТ» на кориолисовый счетчик-расходомер «ЭМИС-МАСС 260», вихревой счетчик-расходомер «ЭМИС-Вихрь 200», датчики давления «ЭМИС-Бар». Кроме того, перечисленная продукция получила положительное заключение АО «Газпром ВНИИГаз» на соответствие РТМ 311.001-90 «Приборы для установок добычи и переработки природного газа и нефти, содержащих сероводород и углекислый газ. Требования к материалам приборов и условиям эксплуатации».

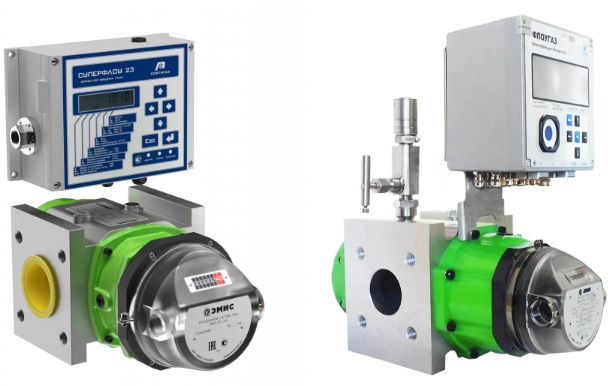

На прошедшей в рамках совещания выставке компания «ЭМИС» представила вихревые, кориолисовые расходомеры, датчики давления и металлические ротаметры («ЭМИС-МЕТА 215»), которые по своим техническим и эксплуатационным характеристикам не уступают импортным аналогам, а по некоторым параметрам и превосходят их.

В этой связи следует добавить, что за последние неполных пять лет производитель реализовал ряд НИОКР по усовершенствованию своей продукции, что позволяет сегодня успешно выполнять задачи по альтернативным поставкам и замещению импортных контрольно-измерительных приборов на промышленных предприятиях страны, в том числе в нефтегазовом сегменте.

В завершении хотелось бы добавить, что со второй половины текущего года компания «ЭМИС» планирует возобновление выпуска ротационных газовых счетчиков «ЭМИС-РГС 245», а также комплексов учета природного газа «ЭМИС-Эско 2210» на их базе, сетей газораспределения и газоснабжения ПАО «Газпром».

Ознакомиться с видами продукции торговой марки «ЭМИС» и техническими характеристиками выпускаемых контрольно-измерительных приборов и средств автоматизации, а также заказать их, можно здесь.

источник: https://emis-kip.ru/ru/company/sob/news/kompaniya-emis-predstavila-pao-gazprom-importozameshchayushchuyu-produktsiyu/

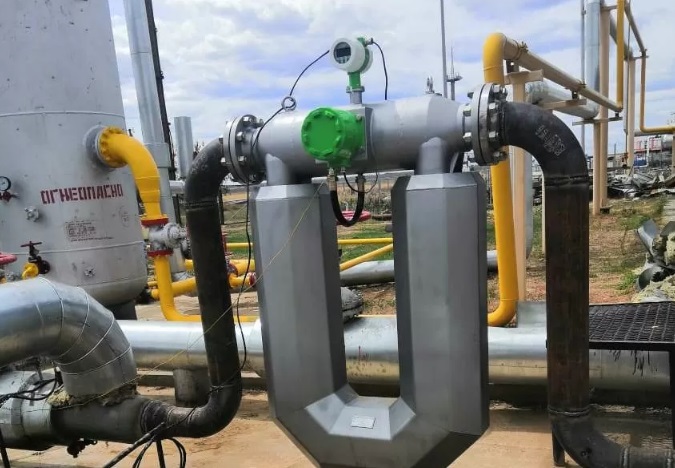

Кориолисовые расходомеры на сегодняшний день являются наиболее востребованными приборами учета, что обусловлено возможностью измерения массового расхода, массы, температуры, плотности и вычисления объёма жидкостей и газов в потоке, а также объёмного расхода газа в стандартных условиях. Неоспоримым преимуществом массовых кориолисовых расходомеров также является их высокая точность до ±0,1% и ряд других особенностей, которые рассмотрим более подробно на примере счетчика «ЭМИС-МАСС 260».

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА КОРИОЛИСОВЫХ СЧЕТЧИКОВ-РАСХОДОМЕРОВ «ЭМИС-МАСС 260»:

МПИ – 5 лет.

Конкурентные технические характеристики и надежность кориолисовых расходомеров, тем не менее, не гарантируют корректную работу в случае непрофессионального подхода при установке приборов и последующем обслуживании. О практических аспектах эксплуатации кориолисовых расходомеров, на примере «ЭМИС-МАСС 260», рассказал старший инженер технической поддержки сервисного центра ЗАО «ЭМИС» Миндибаев Рустам Равильевич:

«Как показывает практика, чтобы избежать ошибок в ходе установки и эксплуатации приборов учета, достаточно внимательно ознакомиться с технической документацией. Могу сказать, что 99% возникающих вопросов связаны именно с несоблюдением рекомендаций, которые прописаны в руководстве по эксплуатации и в паспорте на прибор.

«Я купил самый дорогой в мире термометр!»

Зачастую ошибки возникают при подключении массовых кориолисовых расходомеров к электропитанию. Например, массовые расходомеры «ЭМИС» Ду 100 (включительно) и более имеют встроенный усилитель для питания генераторной катушки. Усилитель имеет собственный кабель питания и требует отдельного подключения.

При несоблюдении параметров по электропитанию расходомер показывает только температуру, не отображая при этом плотность и расход. «Я купил самый дорогой в мире термометр!» - сокрушался один из заказчиков, после того, как забыл подключить питание усилителя.

Также в ходе сервисных выездов на объекты заказчиков бывают командировки на объект заказчика, где обнаруживается, что при подключении расходомера перепутан «+» и «-», то есть имеет место несоответствие полярности линий электропитания.

В продолжение темы электропитания расходомера хотелось бы особенно обратить внимание на ошибки, допускаемые при подключении кориолисовых расходомеров «ЭМИС-МАСС 260» дистанционного исполнения.

Подключение кориолисовых расходомеров

Заказчику прибор отгружается в собранном виде, однако, на месте эксплуатации может возникнуть необходимость прокладки кабеля вторичного преобразователя на расстояние, превышающее его длину. При этом использование другого типа кабеля не допускается.

К сожалению, при установке массового расходомера дистанционного исполнения не все заказчики соблюдают данную рекомендацию, в связи с чем, показания прибора могут быть некорректными. Необходимо отметить, что по умолчанию длина соединительного кабеля электронного блока составляет 3 метра, при спецзаказе максимальная длина может быть до 100 метров.

«В проточной части расходомера мы находили болты и деревянные бруски»

Если заказчик заинтересован в долговременной и стабильной работе расходомера, необходимо устанавливать фильтры механических включений! Такой совет важен для любого заказчика, приобретающего любое измерительное оборудование. Даже самый простой фильтр поможет защитить прибор от поломки. У сотрудников сервисного центра «ЭМИС» встречались случаи, когда из проточной части кориолисовых расходомеров приходилось доставать болты и даже деревянные бруски!!!

Также рекомендуется при эксплуатации массомеров использовать газоотделительные фильтры/сепараторы, особенно это актуально, если измеряемой средой являются сырая нефть и нефтепродукты.

Например, во время приемки и отгрузки топлива в конце процесса перекачки может произойти завоздушивание трубопровода, в результате чего в измеряемой среде появится доля газовых включений. Чтобы этого не допустить, наряду с газоотделительными фильтрами можно использовать промежуточную емкость с неснижаемым остатком. Также широко распространены случаи содержания газа в жидкости и образования двухфазной среды в процессе эксплуатации АГЗУ, вследствие недостаточной сепарации, когда клапан полностью не перекрывает газовую линию, или сепаратор не справляется с фактическим наличием газа в водонефтяной эмульсии. В результате чего газ остается в дебитной жидкости и далее попадает в кориолисовый массомер.

В этой связи необходимо отметить, что расходомер «ЭМИС-МАСС 260» сохраняет работоспособность и метрологические характеристики при наличии газовых включений в жидкой среде до 5%.

«Думали что там нефть, а оказалось, что нефть с водой»

Также в практике СЦ «ЭМИС» присутствуют случаи, когда заказчик не имеет достоверных данных о параметрах измеряемой среды, что приводит к плачевным последствиям. Например, после остановки технологического процесса расходомер был оставлен на трубопроводе в зимний период и выведен из эксплуатации. В результате оставшаяся в трубопроводе и проточной части нефтеводяная смесь замерзла, и измерительные трубки первичного преобразователя кориолисового расходомера раздулись. При этом заказчик полагал, что измеряет чистую нефть.

В сервисный центр ЗАО «ЭМИС» периодически привозят расходомеры с застывшей средой в проточной части. Перед приемкой и диагностикой в соответствии с установленным регламентом такие приборы пропариваются, и только после этого проходят диагностику и проверку работоспособности, калибровку и поверку на проливочном стенде. Однако, восстановить работоспособность расходомера после «разморозки» удается не всегда.

Поэтому при эксплуатации любых расходомеров рекомендуется поддерживать в трубопроводе технологический режим, не допуская застаивания рабочей среды, а на время длительного простоя дренировать расходомер, чтобы его проточная часть оставалась пустой.

Также следует отметить, что остатки рабочей среды в проточной части расходомера после остановки потока могут стать причиной возникновения «самохода» - показаний расхода при его фактическом отсутствии.

«Почему плавает ноль»

Как уже говорилось выше, для корректной работы расходомеров необходимо соблюдать рекомендации руководства по эксплуатации, где, в том числе, прописаны требования к монтажу. Одна из часто допускаемых ошибок – несоосность трубопровода, которая вызывает механическое напряжение в местах фланцевых соединений и на корпусе любого прибора, что также может стать причиной «самохода» и повлиять на точность измерений у кориолисовых счетчиков-расходомеров. По этим же причинам недопустимо применение дополнительных конструкций для поддержания проточной части массомера. Однако, на объектах эксплуатации достаточно часто встречаются варианты монтажа с использованием кронштейнов и прочих креплений и опор, поддерживающих корпус проточной части.

Еще одной, и, пожалуй, самой распространенной причиной некорректной работы «ЭМИС-МАСС 260», является несоблюдение требований по обеспечению избыточного давления рабочей среды не менее 0,1 МПа. Данное требование обусловлено принципом измерения, лежащим в основе работы кориолисового расходомера. В тех случаях, когда в технологическом процессе задействован насос, предпочтительно устанавливать расходомер после насоса, что обеспечит соблюдение указанных требований.

Кроме того, скачки значений расхода и плотности при стабильном технологическом процессе могут быть связаны с разбалансировкой измерительных трубок из-за налипания на стенках сенсора рабочей среды, такой как парафинистая или битумная нефть, мазут, масло, битум и т.д. Для решения данной проблемы, возникающей при измерении вязких сред, рекомендуется делать периодическую очистку проточной части с помощью пара или химических компонентов. В случае пропаривания, температура пара не должна превышать +180 ºС. При этом, если заказчик предполагает подобное использование в процессе эксплуатации массового расходомера, то необходимо выбирать исполнение прибора по температуре измеряемой среды до +200 ºС.

После проведения очистки проточной части рекомендуется выполнить установку нуля расходомера.

УСТАНОВКА НУЛЯ

Установка нуля расходомера – это определение значения нулевой (опорной) точки, при отсутствии потока. Процедура установки нуля прописана в руководстве по эксплуатации на прибор. Многие производители массовых кориолисовых расходомеров указывают в эксплуатационной документации, что установка нуля выполнена на заводе при выпуске с производства и не требуется по месту эксплуатации. Это, действительно, так, но полагаясь на заверения производителя, изложенные в руководстве по эксплуатации, необходимо понимать, что калибровка и поверка любых средств измерения производится на водяных или масляных стендах (если речь идет про средства измерения жидкости) при стандартных условиях. То есть значение нулевой точки, установленное производителем на заводе, соответствует температуре +20С и значению плотности рабочей среды (воды или масла), являющейся носителем в поверочной установке. Таким образом, очевидно, что измеряемая среда по месту эксплуатации отличается по плотности от носителя в эталонной установке. В связи с чем, в первую очередь, и необходима установка нулевой точки в реальных условиях эксплуатации. Значение температуры менее важно при установке нулевой точки, так как все массовые кориолисовые расходомеры имеют встроенный датчик температуры и автоматическую коррекцию измерений.

Установка нуля проводится непосредственно на месте эксплуатации, на заполненном измеряемой средой расходомере. Давление среды при установке нуля должно соответствовать давлению при эксплуатации. Для получения корректного значения нулевой точки необходимо произвести следующие действия:

1. Убедиться, что проточная часть расходомера полностью заполнена измеряемой средой;

2. Дать расходомеру поработать на измеряемой среде не менее 30 минут с момента включения расходомера;

3. Дождаться установки теплового равновесия между расходомером и измеряемой средой;

4. Закрыть запорный клапан, расположенный после расходомера (ниже по направлению потока);

5. Закрыть запорный клапан, расположенный до расходомера (выше по направлению потока);

6. Убедиться, что поток полностью отсутствует;

7. Запустить установку нуля в соответствии с руководством по эксплуатации на используемый вариант исполнения электронного блока.

Дополнительно необходимо отметить, что в ходе эксплуатации периодически требуется контролировать "ноль" кориолисовых счетчиков-расходомеров. Применительно к расходомерам «ЭМИС-Масс 260» может использоваться прикладное фирменное программное обеспечение «ЭМИС-Интегратор». Данное программное обеспечение позволяет удаленно подключаться к прибору, осуществлять его диагностику и настройку. По является сервисным и диагностическим, и его алгоритмы и протоколы лежат в основе беспроливной методики поверки массовых счетчиков-расходомеров «ЭМИС». Программное обеспечение «ЭМИС-Интегратор» разработано на платформе Windows и предоставляется в пользование безвозмездно. Актуальную версию всегда можно скачать на сайте EMIS-KIP.RU.

В тех случаях, когда решить проблему Заказчика в рамках технической поддержки дистанционно не удается, на объект выезжают сервисные инженеры компании «ЭМИС». Кроме того, техническую поддержку, гарантийное и постгарантийное обслуживание оказывают авторизованные сервисные центры «ЭМИС» – предприятия, которые профессионально занимаются эксплуатацией, обслуживанием, ремонтом и поверкой КИП и А в регионах. С перечнем региональных авторизованных сервисных центров «ЭМИС» можно ознакомиться перейдя по ссылке https://emis-kip.ru/ru/kon/servisnye_centry/.

В рамках договорных отношений и по желанию заказчика сервисные специалисты компании «ЭМИС» осуществляют выездные шеф-монтажные и пуско-наладочные работы на объектах эксплуатации.

источник: https://emis-kip.ru/ru/company/sob/articles/massomery-dlya-nefteproduktov/

Уважаемые коллеги!

Сообщаем об обновлении прайс-листа.

Перед заказом обязательно уточняйте актуальность цен у менеджеров отдела сбыт

источник: https://www.karat-npo.com/company/news/aktualnyy_prays_list/

Эксперты ожидают четырехкратный рост потребности в цифровых решениях со стороны заказчиков из теплоэнергетического сектора. Этому будут способствовать и мотивация к снижению издержек при сдерживании тарифов, и ужесточение экологических требований.

НПО КАРАТ развивает цифровые решения для всех этапов систем теплоснабжения от генерации до потребления, выступая и производителем приборов учета, и разработчиком соответствующего программного обеспечения, и инжиниринговой компанией в проектах модернизации, автоматизации систем теплоснабжения.

Одним из принципов решений НПО КАРАТ является интегрируемость. Системы умного учета, которые устанавливаются, могут состоять из оборудования различного происхождения, для измерения различных видов ресурсов. Такие системы могут подключаться как к автоматизированным информационным системам заказчика, так и к облачному решению собственной разработки – системе Энергокабинет ®.

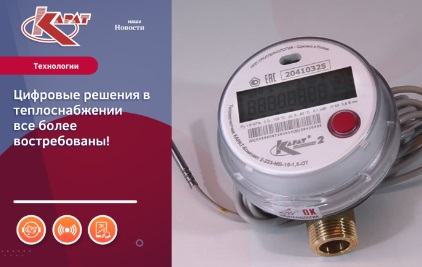

Кроме того, характерной особенностью умных теплосчетчиков КАРАТ-Компакт 2-223 является возможность их установки без модуля связи с его последующей достройкой и опцией выбора технологии беспроводной связи пользователям объекта. Это удешевляет решение и позволяет гибче его конфигурировать.

источник: https://www.karat-npo.com/company/news/tsifrovye_resheniya_v_teplosnabzhenii_vse_bolee_vostrebovany/

Состоялся корпоративный семинар "Совет главных метрологов организаций Группы "ЛУКОЙЛ" в городе Москва

В рамках корпоративного семинара были рассмотрены следующие вопросы:

- нормативно-правовое регулирование в нефтегазовой отрасли и в области обеспечения единства измерения;

- метрологическое обеспечение учета нефти, нефтепродуктов, газов, тепловой и электрической энергии, теплоносителя;

- обмен опыта эксплуатации средств измерений и измерительных систем;

- актуальные вопросы метрологического обеспечения производства в организациях Группы "ЛУКОЙЛ" по секциям ( добыча, переработка, нефтепродуктообеспечение, энергетика);

-импортозамещение.

Участие приняли такие компании как: ООО НПП «Спецкабель», ООО ТД «Взлет», ЗАО НИЦ «Инкомсистем», ООО «Миракс», ООО НПО «НТЭС», АО «ГМС Нефтемаш», ООО «Озна-диджитал солюшнс», ООО «ОЗНА-измерительные системы», ООО «Энергопром-Русь», ООО «ЕН-автоматизация», АО «Трастинтек», АО «Экоресурс», ООО «Термопоинт», ООО «ЭКМ Холдинг», АО «Метеоспецприбор», ООО НПФ «Круг», ООО «Элметро-инжиниринг», а также ООО НПО «Турбулентность-ДОН»

На семинаре выступил главный конструктор по изделию ООО НПО «Турбулентность-ДОН» Р.И. Соломичев с докладом, в котором он презентовал новейшие разработки и достижения ГК «Турбулентность-ДОН».

Компания «Турбулентность-ДОН» выражает благодарность организаторам и участникам конференции за профессиональный подход к делу, очень насыщенную и интересную программу.

источник: https://www.turbo-don.ru/sostoyalsya-korporativnyj-seminar-sovet-glavnyh-metrologov-organizacij-gruppy-lukojl-v-gorode-moskva

Зигмар Габриэль (слева), бывший вице-канцлер Германии и исполнительный спонсор TOP JOB, вручает Endress+Hauser Liquid Analysis знак качества TOP JOB 2022 года.

Компания Endress+Hauser Liquid Analysis получила три награды в первом квартале 2022 года. Согласно совместному исследованию, проведенному Statista и немецким деловым журналом Capital, специалист по анализу жидкостей является одной из самых инновационных компаний Германии. Компания также получила знак качества TOP JOB и награду «Справедливость на рабочем месте».

«Мы постоянно анализируем потребности наших сотрудников, потому что они составляют основу нашего стабильного успеха. Награды демонстрируют, что мы идем по правильному пути», — говорит д-р Манфред Джагелла, управляющий директор Endress+Hauser Liquid Analysis и член исполнительного совета Endress+Hauser Group.

Инновационная компания

В основе премии как одной из самых инновационных компаний Германии, которую компания получила в третий раз в 2022 году, лежит систематический и многоэтапный опрос экспертов отрасли и инноваций. В категории «Электронная и электрическая автоматизация и измерительная техника» Endress+Hauser Liquid Analysis получила наивысшую оценку среди компаний, в которых работает более 1000 человек.

Привлекательный работодатель

По результатам опроса сотрудников, проведенного zeag GmbH, Центром привлекательности работодателей и Институтом менеджмента и управления персоналом Университета Санкт-Галлена, компания Endress+Hauser Liquid Analysis в очередной раз получила знак качества TOP JOB. Специалист по анализу жидкостей занял третье место в общем зачете и первое место среди компаний-производителей.

Справедливость на рабочем месте

Deutschland Test поручила Институту менеджмента и экономических исследований оценить справедливость на рабочем месте в компаниях Германии. Анализ данных основан на «социальном прослушивании», анализе онлайн-источников и оценке опроса. В отрасли «поставщиков измерительных технологий» компания Endress+Hauser Liquid Analysis заняла первое место в рейтинге.

источник: https://www.ru.endress.com/ru/press-center/novosti-i-press-relizy/top-job22-v2

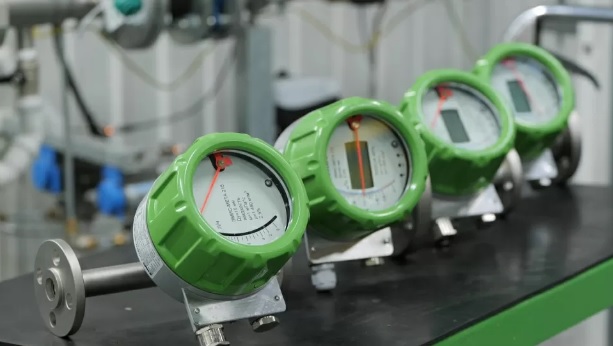

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА РОТАМЕТРОВ «ЭМИС-МЕТА 215» ДЛЯ ИЗМЕРЕНИЯ ЖИДКИХ И ГАЗООБРАЗНЫХ СРЕД

Ротаметры, как средство измерения жидкости и газа, нашли широкое применение на объектах различных отраслей промышленности, в том числе химической, пищевой, нефтеперерабатывающей, в медицине и энергетическом комплексе. В основе измерений лежит метод постоянного перепада давления, и поэтому часто ротаметры называют расходомерами постоянного перепада давления или просто расходомерами перепада давления. Металлические ротаметры предназначены и используются для измерения объемного расхода:

В данной статье на примере ротаметра «ЭМИС-МЕТА 215» мы подробнее рассмотрим все особенности и преимущества этого простого прибора, способного выполнять сложные задачи учета расхода.

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ РОТАМЕТРОВ «ЭМИС-МЕТА 215»

Принцип действия ротаметров Состав:

1. Ось поплавка

2. Нижняя направляющая

3. Поплавок

4. Демпфер

5. Верхняя направляющая

6. Фланцы

7. Проточная часть

8. Коническая трубка

9. Пружина

Принцип действия ротаметров заключается в следующем: под воздействием потока среды (жидкости или газа) поплавок передвигается по проточной части прибора на расстояние, которое показывает текущий расход. Изменения в положении поплавка передаются на узел индикации посредством электромагнитного механизма. В результате стрелка индикатора показывает мгновенный расход по шкале, а при комплектации прибора жидкокристаллическим дисплеем (опционально) на него выводятся показатели мгновенного и накопленного расхода.

Следует отметить, что во время изготовления на предприятии производится градуировка шкалы в зависимости от параметров измеряемой среды.

Параметры процесса, под которые изготовлен прибор, указываются на шкале измерения: диаметр условного прохода, погрешность измерения, тип измеряемой среды, температура, давление и плотность.

При необходимости дистанционной передачи данных, например, при использовании в автоматизированных системах, ротаметр может быть оснащен аналоговым токовым выходным сигналом 4-20 мА и цифровым протоколом HART.

При отсутствии ЖК-дисплея и выходного сигнала в качестве дополнительной опции возможно применение до двух настраиваемых предельных выключателей. При достижении стрелкой верхнего или нижнего предельного выключателя происходит их срабатывание и передача сигнала. Этот сигнал может быть использован для включения световой/звуковой сигнализации или других электронных устройств, например, электропривода, управляющего регулирующей и (или) запорной арматурой.

Чтобы установить новое значение предельного выключателя достаточно ослабить винт, переместить выключатель в нужную позицию, после чего вновь затянуть винт.

«ЭМИС-МЕТА 215» с предельными выключателями в сочетании с контроллером может применяться в системах управления потоком и в узлах дозирования. Добавим, что ротаметр без выходных сигналов не требует питания.

РОТАМЕТР «ЭМИС-МЕТА 215» – КАК СРЕДСТВО ИЗМЕРЕНИЯ ГАЗА.

Если параметры (сжимаемой) среды являются постоянными, и требуется получать данные о расходе газа в условиях, приведенных к стандартным, и технически, и экономически целесообразно применение металлического ротаметра «ЭМИС-МЕТА 215». В этом случае шкала прибора будет отградуирована в условиях, приведенных к стандартным. При этом погрешность измерения газа для ротаметра вертикального исполнения составляет ±2,5%, для горизонтального исполнения - ±4%.

В случае изменения температуры и/или давления технологического процесса для газообразных сред требуется пересчёт шкалы в соответствии с методикой измерений и изготовление с новой градуировкой. Это обусловлено тем, что изменение температуры и давления оказывает влияние на плотность газа, в результате чего погрешность измерения увеличивается. Для жидких сред данное условие является некритичным, так как жидкие среды являются несжимаемыми.

Технические характеристики ротаметров «ЭМИС-МЕТА 215»

Технические характеристики ротаметров «ЭМИС-МЕТА 215» позволяют использовать прибор в широком диапазоне температуры измеряемой и окружающей среды. При этом стоит отметить, что для применения на рабочей среде, склонной к застыванию или замерзанию, а также в суровых климатических условиях металлический ротаметр может оснащаться рубашкой обогрева. Данное устройство оснащено специальными штуцерами, с помощью которых к измерительным трубкам подводятся горячее масло или пар.

Варианты исполнения ротаметров «ЭМИС-МЕТА 215»

В продуктовой линейке ротаметров «ЭМИС-МЕТА 215» представлено несколько вариантов исполнения прибора, в зависимости от поставленных задач учета расхода и условий эксплуатации.

По способу монтажа на трубопровод ротаметры ЭМИС-МЕТА 215» имеют вертикальное и горизонтальное исполнение с нормированной погрешностью, что отражено в описании типа средства измерения. При этом необходимо учитывать тот факт, что погрешность ротаметров горизонтального и вертикального исполнения отличается.

Ротаметры «ЭМИС-МЕТА 215» водородного и кислородного исполнения в ходе производства на заводе подвергаются дополнительным специальным испытаниям. Для выполнения задач по измерению кислорода осуществляется обезжиривание в соответствии с требованиями ОСТ 26-04-312 «Методы обезжиривания оборудования. Общие требования к технологическим процессам». Уровень взрывозащиты прибора позволяет эксплуатировать его в зоне категории II, подкатегории IIC.

Для применения на агрессивных средах ротаметры «ЭМИС-МЕТА 215» имеют специальное антикоррозионное исполнение (Фт) отличающееся дополнительным фторопластовым покрытием поплавка и проточной части. Данное исполнение ротаметров позволяет использовать их в качестве альтернативы электромагнитным расходомерам, особенно если имеет место низкий диапазон расхода рабочей среды. Минимальный диапазон измерения ротаметра «ЭМИС-МЕТА 215» для жидких сред составляет 0,0025 м3/ч, для газа - 0,07 м3/ч (при Ду 15).

Способность ротаметров «ЭМИС-МЕТА 215» работать на низких диапазонах, а также возможность настройки до двух предельных выключателей, оптимально соответствуют задачам предприятий пищевой промышленности. Значительную долю заказчиков данного типа приборов составляют производители алкогольной продукции, что обусловлено особенностями технологического процесса, требующего отслеживания показаний измерения спирта в реальном времени и наличия сигнализации при выходе расхода за предельные значения. Кроме того, возможность измерения сред вязкостью до 250 мПа·с позволяют использовать ротаметр «ЭМИС»-МЕТА 215» в качестве прибора учета масла. В пищевом исполнении для металлических ротаметров «ЭМИС-МЕТА 215» применяются муфтовое и зажимное присоединения к процессу, являющиеся асептическим.

В зависимости от требований заказчика, возможно изготовление приборов с фланцами, в соответствии со стандартами: ГОСТ 33259, EN 1092-1, ASME/ANSI, - а также изготовление прибора по монтажным размерам конкурентных аналогов.

Разрешительная документация.

В дополнение к перечисленным выше обязательным сертификатам и сертификатам соответствия в системах добровольной сертификации целесообразно упомянуть, что в настоящее время производителем осуществляется сертификация в СДС «Интергазсерт» ПАО «Газпром».

В заключение хочется отметить, что с момента получения первого описания типа СИ на прибор, в 2011 году, инженерным центром компании ЗАО «ЭМИС» был реализован ряд НИОКР, благодаря чему на сегодняшний день ротаметр «ЭМИС-МЕТА 215» является успешным примером импортозамещения, который можно приобрести ЗДЕСЬ

источник: https://emis-kip.ru/ru/company/sob/articles/osobennosti-i-preimushchestva-rotametrov-emis-meta-215/

ООО НПП «ЭЛЕМЕР» на протяжении тридцати лет активно занимается разработкой и непрерывным совершенствованием серийных средств измерений. Серия электромагнитных расходомеров ЭЛЕМЕР-РЭМ регулярно получает обновления, расширяющие их возможности интеграции в комплексные системы управления процессом.

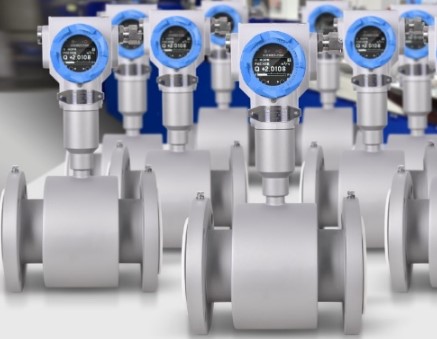

Нововведением в линейке средств измерения расхода жидкостей является выпуск DTM-драйвера — файлов специального назначения, позволяющих производить контроль над атрибутами расходомеров и передачу служебной информации. Они включают в себя схемы и методологии настройки ЭЛЕМЕР-РЭМ, совместимые с FDT.

FDT- это стандарт, который обеспечивает открытый доступ к параметрам расходомеров ЭЛЕМЕР-РЭМ для цифровых сетей в промышленных секторах автоматизации технологических процессов и производства. Он создает общий метод связи между расходомерами и системами управления или мониторинга, которые используются для настройки, эксплуатации, обслуживания и диагностики интеллектуальных активов. FDT-это не коммуникационный протокол, а стандартизированная технология интеграции активов и доставки данных, позволяющая подключаться к IoT и потоку информации от датчика к предприятию. FDT признан международным стандартом (IEC 62453), ISA (ISA-103) и китайским стандартом (GB/T 29618).

Приложение верхнего уровня предоставляет удаленный графический пользовательский интерфейс для расходомеров ЭЛЕМЕР-РЭМ. Это объединяющий инструмент, встроенный в хост-приложения, такие как инструменты управления активами, программируемые логические контроллеры (ПЛК) или распределенные системы управления (DCSS).

Вопрос быстрой интеграции новой аппаратуры в существующие АСУ ТП особенно остро стоит на предприятиях с непрерывными режимами работы и большим количеством ответственных участков, где остановка процессов имеет критический характер. Теперь крупным предприятиям будет значительно проще производить интеграцию расходомеров ЭЛЕМЕР-РЭМ на базе блоков преобразования расхода БПР-02 и БПР-02М в существующие или проектируемые линии и узлы, требующие высокоточного подсчёта расхода химически-агрессивных жидкостей, воды, пищевых жидкостей, загрязнённых стоков.

Обновлённые DTM-файлы находятся на странице изделия ЭЛЕМЕР-РЭМ на вкладке «Файлы».

источник: https://www.elemer.ru/news/229/dostupen-dtm-drayver-dlya-raskhodomerov-elemer-rem/

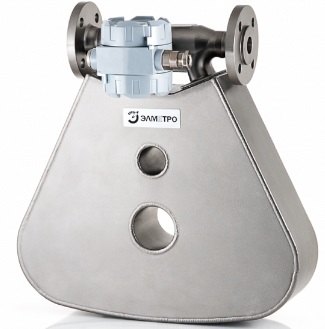

В Челябинске компания «ЭлМетро» выпускает сверхточные приборы для измерения потоков жидкости или газа в трубах — кориолисовые расходомеры. Это устройство «Газпром» включил в свой перечень продукции для импортозамещения, сообщает пресс-служба Минпрома Челябинской области.

Оборудование, которое выпускают только в нашем регионе, начинают внедрять на объектах «Газпрома» по всей стране. Нефте- и газодобывающая промышленность является одной из ключевых отраслей экономики России. Сейчас, в условиях санкционного давления, особенно важно обеспечить независимость этих отраслей от иностранных производителей. Также приборы можно использовать в энергетической, химической, металлургической и других сферах. Специалисты уверены: по своим характеристикам и качеству челябинские расходомеры не уступают немецким, японским и американским аналогам.

«Многие уверены, что импортная электроника априори лучше отечественной. Когда мы начинали разрабатывать кориолисовый расходомер, большинство российских компаний говорило, что это невозможно. Сейчас многие производства, в том числе зарубежные, например китайские, приносят нам технические задания и мы их успешно прорабатываем. Собственная электроника и программное обеспечение позволяют нам на собственном же оборудовании производить уникальные продукты, используя не менее уникальные технологии. Благодаря этому кориолисовый расходомер имеет очень длительный срок эксплуатации, а имитационная поверка позволяет, не снимая прибор, постоянно отслеживать, в каком он состоянии»,

— рассказывает директор научно-технического центра, главный инженер компании «ЭлМетро» Павел Маркин.

Важно отметить, что 98% компонентов, которые предприятие использует при производстве своих приборов, — отечественные. В Китае пока что закупают только микропроцессоры, которые в России практически не выпускаются.

Кориолисовый расходомер — не единственный прибор, который может заменить импортные аналоги. На его основе конструкторы «ЭлМетро» создали автоматический потоковый плотномер. Его можно использовать в газораздаточных колонках для учета выдачи компримированного природного газа.

Еще одна уникальная разработка челябинских инженеров — ультразвуковой газовый расходомер. Он поможет высоконадежному учету «жирного» нефтяного газа. После выпадения конденсата многие типы расходомеров перестают работать, но челябинский справляется со своей задачей. Прибор способен быть самостоятельным средством измерения. Также его можно использовать в составе любых установок учета разного вида газа — природного, сырого, факельного.

источник: https://www.1obl.ru/news/ekonomika/gazprom-nachal-ispolzovat-pribory-ot-chelyabinskogo-predpriyatiya/

17 мая на территории завода-производителя состоялась специализированная конференция «Применение и особенности проектирования счетчиков и расходомеров газа производства ГК «Турбулентность-ДОН». В конференции приняли участие более 50 делегатов. Среди них инженеры-метрологи ООО "Газпром межрегионгаз Ростов-на-Дону" и инженеры-проектировщики Ростовской области.

На конференции обсуждались вопросы импортозамещения ушедших с рынка иностранных производителей, инновационные разработки в области измерения и организации учета газа, а также современные решения при реализации интеллектуальных систем измерения газа. Для проектных организаций были продемонстрированы типовые решения и особенности проектирования узлов учета газа на базе технических решений ГК «Турбулентность-ДОН».

источник: https://www.turbo-don.ru/v-gk-turbulentnost-don-sostoyalas-konferenciya-primenenie-i-osobennosti-proektirovaniya-schetchikov-i-rashodomerov-gaza-proizvodstva-gk-turbulentnost-don

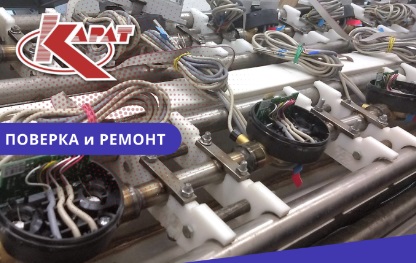

НПО «Карат» уже более 25 лет занимается сервисной деятельностью, осуществляя поверку и учет счетчиков воды и тепла. У предприятия имеется собственная метрологическая служба, аккредитованная федеральной службой Россаккредитация.

Сервисная служба НПО Карат предлагает:

• Поверку приборов: водосчетчиков, расходомеров, тепловычислителей, термопреобразователей сопротивления, манометров, термометров. Для выполнения поверочных работ используются мощности собственной лаборатории.

• Сервисное обслуживание: техобслуживание приборов учета тепла, систем авторегулирования теплопотреблением зданий, снятие показаний и сдача отчетов.

Высокое качество заявленных работ обеспечивает, в том и числе, наличие собственных поверочных и ремонтных лабораторий, оснащенных проливными установками и необходимой эталонной базой. Важным преимуществом также является наличие у предприятия собственной метрологической службы, аккредитованной федеральной службой РОСАККРЕДИТАЦИЯ.

Прайс на услуги поверки и ремонта: https://www.karat-npo.com/services/price/

источник: https://www.karat-npo.com/company/news/poverka_i_remont_priborov_ucheta/

Мы занимаемся производством оборудования для нефтегазового комплекса- это счетчики-расходомеры различных технологий и различных типов, об этом в интервью АЗЕРТАДЖ сказал руководитель отдела зарубежных продаж компании «НПП Куйбышев Телеком-Метрология» Алексей Толкачев, принимающий участие в работе 27-й Международной выставки «Нефть и газ Каспия» в рамках Бакинской энергетической недели.

Отметив дебютное участие компании на международной выставке в Баку, Алексей Толкачев сказал: “Мы хотим побольше узнать о рынке Азербайджана, а также найти качественных партнеров, установив долгосрочные партнерские отношения с рынком Азербайджана”.

источник: https://azertag.az/ru/xeber/Predstavitel_rossiiskoi_kompanii_My_hotim_ustanovit_dolgosrochnye_partnerskie_otnosheniya_s_rynkom_Azerbaidzhana_VIDEO-2160344

При осуществлении учета расхода газа, требуется измерение трех основных параметров среды: расхода в рабочих условиях, абсолютного давления и температуры, с последующим приведением результатов измерений к стандартным условиям. Для решения данной задачи используются узлы учета на базе расходомеров с различными принципами действия.

Как показывает практика, большинство узлов учета, эксплуатируемых на промышленных объектах потребления газа в настоящее время, имеют в своем составе турбинный, ротационный либо вихревой счетчик газа, преобразователи давления и температуры, и вычислитель (электронный корректор). При этом значение относительной погрешности измерения объема газа в стандартных условиях зависит от класса точности применяемых средств измерений и, в большей степени, от класса точности счетчика (расходомера).

Ротационный счетчик РГС-245

В данной статье мы рассмотрим технические особенности и преимущества ротационных счетчиков газа «ЭМИС-РГС 245», предназначенных для учета объёмного расхода природного газа, свободного нефтяного газа, воздуха, азота и других неагрессивных чистых и сухих газов и газовых смесей в системах контроля и регулирования в газовой, нефтяной, химической и других отраслях промышленности.

Устройство и принцип действия ротационных счетчиков газа.

Ротационный (роторный) счетчик — это камерный счетчик газа, в котором в качестве первичного преобразователя применяются восьмиобразные роторы, расположенные в измерительной камере, имеющей калиброванный объём. Таким образом, счетчик состоит из первичного преобразователя и узла регистрации и индикации. Ниже на рисунке 1. представлен внешний вид счетчика.

Устройство ротационного счетчика

Рис 1. Состав счетчика газа «ЭМИС-РГС 245»:

1. Корпус;

2. Отверстие для монтажа датчика давления;

3. Крышка редуктора;

4. Корпус счетного механизма;

5. Роликовый сумматор;

6. Низкочастотный датчик импульсов (по дополнительному заказу);

7. Роторы счетчика;

8. Фланцевая крышка;

9. Крышка синхронизатора;

10. Гильза для монтажа датчика температуры.

Синхронно вращаясь в противоположных направлениях, роторы отсекают и вытесняют объем газа, который определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух роторов. При этом объем камеры зависит от типоразмера счетчика и диаметра условного

прохода.

Посредством магнитной передачи редуктора вращательные движения роторов передаются на счетный механизм, регистрирующий количество оборотов, и, соответственно, объем прошедшего через счетчик газа.

Технические характеристики РГС 245

Как следует из таблицы выше, технические характеристики позволяют эксплуатировать счетчик «ЭМИС-РГС 245» на трубопроводах диаметром до 200 мм, при максимальном давлении измеряемой среды до 1,6 МПа, вследствие чего наибольшее распространение прибор получил в газовой отрасли в сетях среднего и низкого давления при газораспределении по потребителям.

Такие преимущества, как отсутствие требований к прямым участкам и широкий динамический диапазон являются критериями выбора ротационного счетчика газа в тех случаях, когда другие расходомеры не соответствуют параметрам технологического процесса.

Благодаря отсутствию динамической погрешности при прерывистом (пульсирующем) потоке среды, ротационный счетчик рекомендуется применять в составе узлов учета в блочных газовых котельных, где имеет место неравномерная подача газа.

Класс точности прибора позволяет использовать его в системах коммерческого учета газа, в том числе в составе ГРПШ и ШУУРГ. При этом относительная погрешность измерений счетчика зависит от номинального значения расхода, типоразмера и класса точности.

Для получения значений объемного расхода газа, приведенного к стандартным условиям, в верхней части корпуса ротационного счетчика «ЭМИС-РГС 245» предусмотрены монтажные отверстия для установки датчиков давления и температуры. Таким образом, при комплектации корректором, преобразователями давления и температуры может быть создан комплекс для учета параметров газа в рабочих условиях и приведения полученных значений к стандартным условиям. При этом одним из основных преимуществ такого комплекса учета будут его компактность, конструктивное расположение средств измерения, компонентов узла, по принципу моноблока, удобные габариты и простота в монтаже на трубопровод.

Компания «ЭМИС» не только выпускает ротационный газовый счетчик «ЭМИС-РГС 245», но и предлагает готовый узел учета газа на базе данного счетчика - «ЭМИС-Эско 2230» (внесен в Единый государственный реестр СИ, регистрационный номер 60577-15). В соответствие с описанием типа СИ, в комплектацию узла учета, помимо счетчика газа, могут входить корректор «Суперфлоу 23» или блок коррекции газа «Флоугаз», а также другие вычислители, предусмотренные данным видом разрешительной документации.

ЭМИС-РГС 245 Суперфлоу

Необходимо отметить, что измерение объема газа при рабочих условиях счетчиком газа «ЭМИС-РГС 245» осуществляется в соответствии с ГОСТ 5542-87, в случае применения данного счетчика в составе комплекса учета «ЭМИС-Эско 2230» - в соответствии с ГОСТ 8.740. При этом ГОСТ 8.740 как нормативный документ уже является аттестованной методикой измерений, в связи с чем, для эксплуатирующей организации не требуется разработки и утверждения методики выполнения измерений в соответствии с конкретными параметрами процесса применения.

Ввиду того, что ротационный счетчик газа является механическим прибором по принципу действия, важно соблюдать требование по количеству механических включений, которые могут стать причиной засорения измерительной камеры, а также загрязнения или износа подшипников роторов. Чтобы исключить возникновение данной проблемы, участок трубопровода перед счетчиком должен быть снабжен фильтром для очистки газа от механических примесей со степенью фильтрации не менее 80 мкм. Кроме того, после монтажа счетчика на трубопроводе и перед его вводом в эксплуатацию в картеры счётчика необходимо залить масло, которое входит в комплект поставки.

При соблюдении требований, указанных в руководстве по эксплуатации на прибор, ротационные счетчики газа отличаются бесперебойной работой с высокой степенью точности. Компактные габаритные размеры, энергонезависимость, возможность установки как на горизонтальных, так и на вертикальных трубопроводах, возможность работы на малых расходах от 0,4 м³/ч и 6-летний межповерочный интервал дополняют перечень преимуществ «ЭМИС-РГС 245».

источник: https://emis-kip.ru/ru/company/sob/articles/uchet-raskhoda-gazoobraznykh-sred-s-pomoshchyu-rotatsionnykh-schetchikov-gaza/

Министерство строительства и жилищно-коммунального хозяйства выпустило приказ по организации исполнения ведомственного проекта по цифровизации городского хозяйства «Умный город» с системой показателей для муниципалитетов и регионов.

Всего он содержит 67 показателей, из которых 46 – базовые, с установленными целевыми значениями, и 21- дополнительные, значения по которым предстоит доработать до конца года.

Два показателя относятся к системам учета коммунальных ресурсов.

Индекс использования систем автоматизированного учета потребления коммунальных ресурсов в разделе «Коммунальное хозяйство» учитывает количество МКД и бюджетных учреждений, оснащенных приборами учета, передающими данные в системы автоматизированного учета потребления коммунальных ресурсов.

Индекс достижения отраслевых показателей цифровизации в разделе «Энергетика» в том числе учитывает достижение плановых показателей надежности, качества и энергетической эффективности в результате реализации мероприятий инвестиционных программ предприятий ТЭК и ЖКХ, где по общему правилу содержится совершенствование учета, в том числе технического, а также использование организациями сквозных технологий. Одной из которых является интернет вещей, помогающий умному учету и дающий компаниям данные для управленческой аналитики.

В списке дополнительных приведен показатель «Доля ресурсоснабжающих организаций в сфере тепло- водоснабжения и водоотведения, деятельность которых соответствует стандарту цифровой зрелости РСО», уверены, он также имеет отношение к современным интеллектуальным система учета потребления и технологической диагностики оборудования на основе интернета вещей.

НПО КАРАТ предлагает все необходимые решения для интеллектуального учета (коммерческого и технического) потребления коммунальных ресурсов, сбора данных о потоках ресурсов, профилях потребления, потерях, в том числе на основе технологии интернета вещей. В нашем портфолио проекты по разработке и внедрению для заказчиков узлов и систем учета под ключ, с интеграцией в нужную автоматизированную информационную систему или с подключением к собственному облачному решению Энергокабинет.

Список показателей в приказе Минстроя России подтверждает тренд на использование сквозных цифровых технологий, интеграцию электронных систем и приоритет аналитики данных для принятия решений. Решения умного учета от НПО КАРАТ помогают заказчикам во всем этом.

Ознакомиться с приказом Минстроя России:

https://www.karat-npo.com/upload/iblock/7b3/nz0swxl5lps814000qic9wvp3fgbodjy/357пр%20показатели%20умного%20города.pdf

источник: https://www.karat-npo.com/company/news/umnyy_uchet_dlya_umnogo_goroda_prikaz_minstroya_rossii/

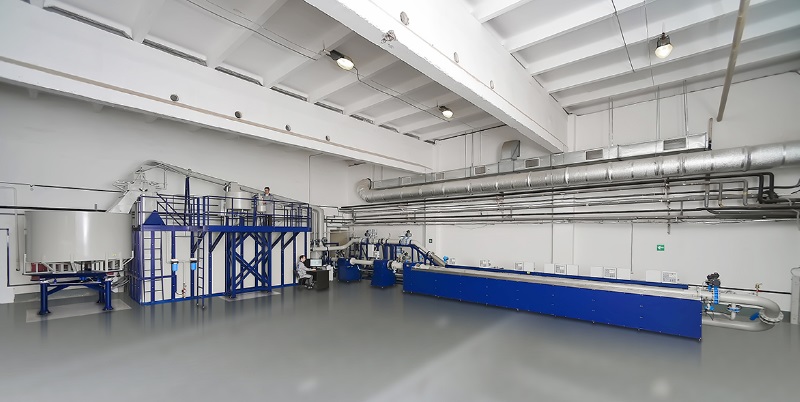

НПП «ЭЛЕМЕР» — производитель эталонных установок для поверки расходомеров

Уважаемые коллеги!

Приборостроительный завод НПП «ЭЛЕМЕР» расширил компетенции в области разработки и производства жидкостных эталонных установок, предназначенных для измерений, воспроизведения, хранения и передачи единиц массы и/или объема жидкости в потоке, массового и/или объемного расходов жидкости, а также для настройки, градуировки, калибровки, юстировки, поверки, испытаний и иных работ по определению метрологических и технических характеристик средств измерения расхода и количества жидкости различных типов.

В Государственный реестр средств измерений за номером 85095-22 внесена запись об утверждении типа СИ поверочной установки ЭЛЕМЕР-ПУ, полностью сконструированной и изготовленной силами команды ЭЛЕМЕР, специализирующейся в области производства расходоизмерительных приборов. Теперь ЭЛЕМЕР рад предложить свои услуги инжиниринга в области проливных поверочных установок, а также их изготовления, поставки и введения в эксплуатацию «под ключ», включая обследование, формирование заключения по общестроительным работам, разработки проектной документации, заводские испытания, пуско-наладку, ПСИ и аттестацию для широкого круга заказчиков.

Основные технические и метрологические характеристики установок:

Отличительной чертой предлагаемого решения по конструированию топологии и построению установки, учитывающей индивидуальные особенности будущего техпроцесса поверочной лаборатории заказчика, места расположения, наличия сопутствующей инфраструктуры и влияющих факторов, является гибкий подход к системному схемотехническому анализу поставленной задачи, моделирование компоновки и состава комплексной системы исходя из требований к классу точности, пропускной способности и стоимости владения — до начала разработки конструкторской документации.

Обратившись в НПП «ЭЛЕМЕР» на этапе предпроектного аудита, заказчик сможет получить точное технико-коммерческое предложение, содержащее календарный план, состав установки, подробные метрологические, технические и эксплуатационные характеристики, перечень всех работ, а также стоимость проекта. На этапе разработки проектной документации заказчик получает комплект документов, включая гидравлическую принципиальную схему, компоновочный чертеж, спецификацию комплектующих изделий и КД на узлы.

Услуги по сопровождению, обучению, сервисному обслуживанию, гарантийному и постгарантийному ремонту всегда включены в стартовый пакет. Кроме того, доступны дополнительные опции по разработке методики испытаний, проведению аттестации метрологической лаборатории, работы по утверждению типа СИ и включению в реестр эталонов посредством аккредитованных метрологических центров.

Узнайте больше на информационной странице ЭЛЕМЕР-ПУ.

источник: https://www.elemer.ru/news/222/npp-elemer-proizvoditel-etalonnykh-ustanovok-dlya-poverki-raskhodomerov/

Поздравляем коллег и желаем дальнейшего роста и процветания.

В Нижний Тагил НПО «Карат» пришел в 2016 году: там открылось подразделение сервисной службы. И вот уже шесть лет у нижнетагильских компаний и населения есть возможность осуществлять поверку и ремонт приборов учета с абсолютной уверенностью в точности измерений и высоком качестве предоставляемых услуг.

• «Единственная в Нижнем Тагиле компания по качественной поверке общедомовых приборов учета ХВС, ГВС, ЦО. Грамотные специалисты, короткие сроки, приемлемые цены.»

• «Работают профессионально, хорошее внимание к своим клиентам»

• «Грамотные и вежливые специалисты, всегда дозванивался. Хорошее обслуживание. Рекомендую!»

Так отзываются о НПО «Карат» пользователи.

Мы желаем коллегам расти, расширяться, ставить высокие цели и достигать их и, конечно, получать удовольствие от совей работы. С днем рождения, нижнетагильский НПО «Карат»!

источник: https://www.karat-npo.com/company/news/npo_karat_v_nizhnem_tagile_6_let/

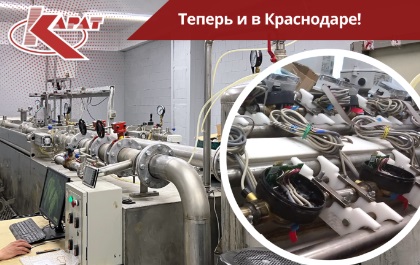

Расширяем географию присутствия для удобства клиентов. Теперь южные регионы России могут воспользоваться сервисной службой в Краснодаре.

Водоканалам, ресурсо- и теплоснабжающим организациям, УК, ТСЖ и собственникам, эксплуатирующим индивидуальные приборы учета в Краснодарском крае, на Ставрополье и в других регионах юга России доступен собственный сервис.

Напоминаем, что лето – самое правильное время осуществить поверку тепло- и водосчетчиков, расходомеров, вычислителей, датчиков температуры и давления, чтобы к новому сезону вся приборная база была готова к работе, и можно было без ограничений осуществлять расчеты за ресурсы в соответствии с фактическим потреблением.

Уточнить срок ближайшей поверки прибора можно в его паспорте.

источник: https://www.karat-npo.com/company/news/sluzhba_servisa_npo_karat_blizhe_k_potrebitelyu/

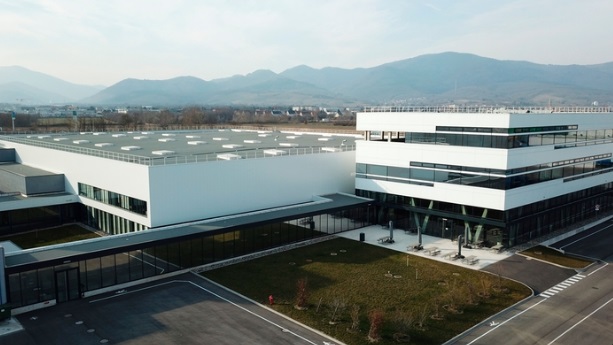

Расходомеры, производимые в Серне, поставляют заказчикам со всего мира. “Центр в Серне - одно из самых стремительно развивающихся подразделений Группы компаний, [производство] расширялось уже девять раз с момента его открытия в 1991 году”, - заявил генеральный директор Endress+Hauser Group Маттиас Альтендорф на церемонии открытия нового здания, которая состоялась 10 июня 2022 года в присутствии заказчиков, партнеров и представителей правительственных и бизнес кругов.

Дополнительные 10 000 квадратных метров площади необходимы, прежде всего, для производства электромагнитных расходомеров. Среди прочего, здесь будет проводиться футеровка измерительных трубок - важный этап производства, необходимый для обеспечения высокого качества приборов. На новой территории также расположены офисные помещения, конференц-залы, ресторан и зона для проведения заводских приемочных испытаний. В настоящее время в Серне работает 430 сотрудников.

Производство в соответствии с самыми высокими стандартами качества

Строительство началось в январе 2019 года и завершилось в апреле 2020 года. “Здесь, в Серне, мы производим продукцию, которая отвечает самым высоким стандартам качества, как и во всех наших подразделениях по всему миру. Поэтому для нас важно обеспечить для наших сотрудников рабочую среду, которая отвечала бы их потребностям”, - подчеркнул управляющий директор Endress+Hauser Flow в Серне Тьерри Вайсгербер.

Чтобы обеспечить естественное освещение, в здании поставили большие эркерные окна. Отдохнуть и восстановить силы сотрудники смогут в зонах релаксации, оборудованных диванами и мини-кухнями.

Помимо электромагнитных расходомеров, в Серне производятся ультразвуковые и вихревые расходомеры. Новое здание было спроектировано с учетом требований к производству Progmag H и Dosimag H, которые используются в основном в пищевой и фармацевтической отраслях промышленности. Двухниточный фасад подавляет шум от производственных установок. Специальная система проходов позволяют доставлять материал близко к производственным линиям и экономить пространство.

Низкое потребление энергии

При строительстве компания инвестировала значительные средства в реализацию проектов, направленных на снижение потребления энергии. Так, для предотвращения потери тепла была установлена система восстановления энергии: зимой она сохраняет тепло от компрессоров в бойлерных. Конструкция здания соответствует стандарту RT 2020 и, таким образом, отвечает высоким требованиям к теплоизоляции. В настоящее время здание проходит сертификацию в соответствии со стандартом ISO 50001.

источник: https://www.ru.endress.com/ru/press-center/novosti-i-press-relizy/rasshirenie-proizvodstva-vo-Francii

В столичном регионе продолжается реализация программ, направленных на поддержку ведущих отраслей импортозамещения. Так, в Северо-Восточном административном округе Москвы появится приборостроительный комплекс. Инвестор уже арендовал участок площадью 0,96 га на льготных условиях по ставке 1 рубль в год. Цеха возведут на Березовой аллее, появится более 100 рабочих мест. В проект вложат 250 млн рублей.Об этом сообщается на сайте мэра Москвы.

Градостроительно-земельная комиссия приняла решение предоставить территорию производителю приборов и систем автоматизации. Льготная ставка аренды действует в течение всех сроков строительства цехов. На предприятии будут изготавливать расходомеры, датчики давления, регуляторы расхода газа и другие измерительные приборы. Кроме того, специалистам предстоит заниматься автоматизацией в сфере металлургической промышленности.

В пресс-службе отметили, что это четвертый договор в рамках программы антикризисной поддержки промышленности. Производитель кондитерских изделий, предприятие по разработке высокотехнологичных систем и комплекс по изготовлению комплектующих для пожарной техники уже арендуют городские участки по аналогичной льготной ставке.

источник: https://vmo24.ru/news/priborostroitelnyy_kompleks_poyavitsya_na_severo-vostoke_moskvy

Расходомеры ЭЛЕМЕР-РЭМ сертифицированы на соответствие требованиям промышленной безопасности

Электромагнитные расходомеры-счётчики ЭЛЕМЕР-РЭМ успешно прошли испытания, получили сертификат соответствия требованиям промышленной безопасности и допускаются для применения:

Полученный документ подтверждает соответствие требованиям Федеральных норм и правил в области промышленной безопасности «Правила безопасности в нефтяной и газовой промышленности», утверждённым приказом ФСЭТАН от 15.12.2020 № 534. Срок действия сертификата — с 19.05.2022 г. по 18.05.2027 г. включительно.

Электромагнитные расходомеры ЭЛЕМЕР-РЭМ выделяют:

Ознакомиться с полученным сертификатом соответствия вы можете на информационной странице прибора.

источник: https://www.elemer.ru/news/222/raskhodomery-elemer-rem-sertifitsirovany-na-sootvetstvie-trebovaniyam-promyshlennoy-bezopasnosti/

Специалисты МИНСТРОЙ и ЖКХ ЧР совместно с ООО НПО «КАРАТ», 31 мая 2022г. г. Грозный, провели семинар,

в ходе которого обсуждались вопросы получения достоверных данных о потреблении энергоресурсов на всех этапах технологического процесса.

В рамках реализуемой в столице Чеченской Республики концепции «Умный город», МИНСТРОЙ и ЖКХ ЧР рассматривают возможность установки приборов учета в контрольных точках и создание информационно-измерительной системы с целью обработки и управления данными о потреблении ресурсов. Применение «умных» приборов поможет способствовать экономии водных ресурсов и созданию более комфортных условий для жизни граждан.

В качестве оборудования для решения таких задач, были предложены приборы учета, устройства и технические решения ООО НПО «КАРАТ», для организации передачи данных, программное обеспечение для хранения, анализа и обработки информации.

По результатам проведения семинара планируется:

- Обследование территории и выбор оптимального технического решения для реализации поставленных задач.

- Запуск пилотного проекта, включающий установку приборов учета и создание информационно-измерительной системы, позволяющей хранить и анализировать данные.

источник: https://www.karat-npo.com/company/news/itogi_seminara/

Уважаемые Заказчики и Партнёры!

В пору реализации срочных сезонных проектов и остановочных ремонтов компания «ЭМИС» возобновляет складскую программу по вихревым счетчикам-расходомерам «ЭМИС» и предлагает короткие сроки отгрузки (до 10 рабочих дней) на расходомеры «ЭМИС-ВИХРЬ 200», входящие в складскую программу.

1. Диаметр условного прохода трубопровода 15-300 мм

Давление измеряемой среды до 2,5 МПа

Измеряемая среда: газ, жидкость, пар

Максимальная температура измеряемой среды до 320 °С

2. Диаметр условного прохода трубопровода 15-100 мм

Давление измеряемой среды до 6,3 МПа

Измеряемая среда: газ, жидкость, пар

Максимальная температура измеряемой среды до 320 °С

* температурное исполнение «ЭВ»-200» до +450С не входит в складскую программу.

Отметим, что складская программа, предусматривающая срок отгрузки 10 рабочих дней была реализована в 2020 году. Уникальное предложение действовало даже в сложный период ограничений по COVID-19, и возобновляется сейчас в условиях меняющейся рыночной ситуации в стране, чтобы партнеры и заказчики ЗАО «ЭМИС» смогли завершить свои проекты и ремонты в срок!

источник: https://emis-kip.ru/ru/company/sob/news/korotkie-sroki-otgruzki-vikhrevykh-raskhodomerov/

Президент России Владимир Путин 17 июня 2022 г. на ПМЭФ заявил о необходимости запуска такой программы в стране.

"Предлагаю консолидировать ресурсы и запустить комплексную программу модернизации ЖКХ, синхронизировать ее с другими планами инфраструктурного развития, а также капитального ремонта жилого фонда. Задача - кардинально изменить ситуацию, последовательно снижать долю устаревших сетей так же, как мы это делаем, расселяя аварийное жилье и ремонтируя дороги", - подчеркнул глава государства.

Проблема модернизации ЖКХ стала одной из основных тем на заседании Госсовета в прошедший вторник 21 июня 2022 г.

Ранее вице-премьер Марат Хуснуллин отмечал, что для модернизации инфраструктуры в России ежегодно необходимо менять не менее 5% коммунальных сетей. А в январе премьер Михаил Мишустин уже подписал распоряжение о финансировании модернизации ЖКХ из средств Фонда национального благосостояния. Подробно мы рассказывали об этом в нашей публикации «К модернизации ЖКХ готовы» от 4.02.2022 г. (https://vk.com/karat_npo?w=wall-135800834_318).

Министерство строительства и ЖКХ России неоднократно заявляло, что стратегия модернизации сочетает различные источники финансирования – как государственные, так и частные. В этих условиях особое внимание должно уделяться расчетам эффективности мероприятий и окупаемости. И государство как инвестор, и частные инвесторы особенно заинтересованы в достоверных данных о потреблении ресурсов. В связи с этим оснащенность объектов приборами учета, поставляющими качественные данные об энергопотреблении, приобретает новую актуальность.

источник: https://www.karat-npo.com/company/news/prezident_predlozhil_zapustit_kompleksnuyu_programmu_modernizatsii_zhkkh/

При выборе и заказе расходомера необходимо определиться, какой тип присоединения к процессу будет использован при его монтаже на трубопровод. Если прибор приобретается в рамках обновления парка оборудования, то в таком случае вопросов не возникает: тип присоединения должен быть аналогичным оборудованию, использовавшемуся ранее.

Если прибор приобретается для монтажа на новую линию, то возможен выбор фланцевого или бесфланцевого типа присоединения. Последний на профессиональном языке называют «сэндвич». Да, древний английский дворянский род дал название не только бутербродам, но и типу присоединения! В данной статье мы рассмотрим отличительные особенности и преимущества каждого из них.

Присоединение к процессу типа «сэндвич»

Присоединение типа «сэндвич» - это распространенное межфланцевое соединение. Таким способом осуществляется, например, монтаж бесфланцевых обратных клапанов или поворотных затворов. Если говорить о сфере автоматизации, то это тип корпуса (проточной части) первичного преобразователя полнопроходного счетчика-расходомера без фланцев. Прибор устанавливается (зажимается) между ответными фланцами и стягивается шпильками. Уплотнительная поверхность проточной части выполнена на торцевых стенках корпуса и полностью отвечает уплотнительной поверхности фланцев.

Преимуществами такого соединения являются меньшие габаритные размеры и вес, удобство монтажа и более выгодная стоимость прибора по сравнению с фланцевым исполнением, за счет снижения металлоемкости изделия.

При этом «сэндвич» с цельноточеной проточной частью ничем не уступает по надежности и герметичности прибору с фланцевым типом корпуса и способен выдерживать высокое давление измеряемой среды, и в том числе может применяться на агрессивных средах.

Например, унифицированным типом присоединения для применения в системах поддержания пластового давления (ППД) является, именно, присоединение типа «сэндвич». При этом значение номинального давления в системах ППД составляет 25 МПа, а пластовая или сеноманская вода может быть очень коррозионной в силу значительного содержания в ней примесей солей и минералов.

Фланцевое присоединение к процессу

Фланцевые соединения преимущественно применяется при монтаже на трубопроводах, подверженных повышенным вибрационным нагрузкам, перепадам температуры окружающей среды и воздействию других неблагоприятных факторов, благодаря возможности перераспределения нагрузок в местах соединений. Данный тип присоединения к процессу востребован во всех отраслях промышленности.

Однако, во многих случаях применение фланцевого соединения избыточно, поскольку присоединение типа сэндвич в полной мере удовлетворяет всем требованиями при своей экономичности.

В продуктовой линейке компании «ЭМИС», например, представлены вихревые счетчики-расходомеры «ЭМИС-Вихрь 200» как с типом присоединения сэндвич, так и с фланцевым типом корпуса. При этом имеется возможность заказа приборов с фланцами в соответствии со стандартами: ГОСТ 33259, EN 1092-1, ASME/ANSI, - а также изготовление прибора по монтажным размерам конкурентных образцов, включая импортные аналоги.

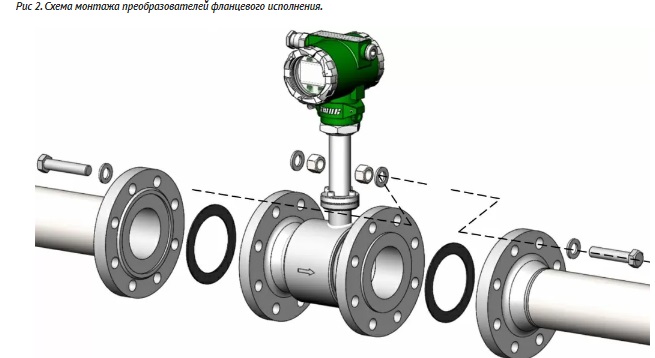

Схема монтажа преобразователей фланцевого исполнения.

Как следует из руководства по эксплуатации на вихревые преобразователи расхода «ЭМИС-ВИХРЬ 200», к заказу доступны следующие исполнения:

Возможность применения того или иного типа присоединения к процессу зависит не только от требуемых монтажных размеров, но также от пределов избыточного давления измеряемой среды. Так, например, для вихревых преобразователей расхода «ЭМИС» исполнений «С», «СА», «СЕ», «ФА», «ФЕ» предел избыточного давления измеряемой среды составляет 25 МПа; для преобразователей исполнения «Ф1», «Ф2» - не более 16 МПа, и далее для преобразователей исполнений «С1», «Ф», «ФР», «ФР1», «ФРА», «ФРЕ» - не более 6,3 МПа.

При этом доступными к заказу являются уплотнительные поверхности типа A, B, C, D, E, F, J, K, L, M, применимые для фланцев по ГОСТ; уплотнительные поверхности A, B, C, D, E, F, G, применимые для фланцев в соответствии с EN1092-1; уплотнительные поверхности LF, LG, LM, LT, RF, RTJ, SF, SG, SM, ST, применимые для фланцев по ASME.

Уплотнительные поверхности «–» для исполнений «С1», «Ф1», «ФР1» соответствуют исполнению уплотнительной поверхности «E» для давлений 2,5-6,3 МПа и исполнению “J” для давлений 10-25 МПа.

Возможность выбора способа присоединения к процессу зависит не только от номинального давления эксплуатации, но и от температуры технологического процесса. Особенно это важно для сжимаемых сред. Например, высокотемпературные счетчики-расходомеры «ЭМИС-Вихрь 200» для температуры эксплуатации до +450С на газ и пар имеют только фланцевый тип корпуса первичного преобразователя.

Следует отметить, что при монтаже расходомеров на трубопровод, независимо от типа присоединения к процессу, основная задача - правильно приварить ответные фланцы, для обеспечения соосности отверстий. В связи с чем, для удобства и правильности монтажа рекомендуется применять имитационную вставку, которую возможно приобрести вместе с прибором. Также следует помнить, что при любом типе присоединения трубопроводного оборудования к технологическому процессу в соответствии с регламентом технического обслуживания требуется периодическая протяжка болтовых соединений. Кроме описанных в настоящей статье существуют и другие типы присоединения к технологическому процессу, которые будут рассмотрены в других публикациях также на примере продукции торговой марки «ЭМИС».

источник: https://emis-kip.ru/ru/company/sob/articles/flanets-ili-sendvich-prisoedinenie-raskhodomerov/

В нашей прошлой публикации мы говорили о новой актуальности приборов учета энергоресурсов, поставляющих качественные достоверные данные: https://vk.com/karat_npo?w=wall-135800834_373

НПО КАРАТ разрабатывает, производит и внедряет приборы и системы учета почти 30 лет. Как инжиниринговая компания полного цикла мы реализуем проекты оснащения объектов учетом и автоматизацией. Поэтому как эксперт рынка мы с уверенностью утверждаем, что сегодня возможности российского приборостроения полностью отвечают потребностям ЖКХ для тепло-, водо- и электроснабжения – как на этапах генерации и сетей, так и работая у конечного потребителя.

Современные приборы учета не только служат целям бесконфликтного биллинга, но и обеспечивают аналитику распределения и потребления энергоресурсов. Также они проводят мониторинг технического состояния систем.

Российское приборостроение отвечает на актуальные вызовы рынка: закрывать любые запросы по оснащению объектов приборным учетом на всех этапах цепочки распределения ресурса.

источник: https://www.karat-npo.com/company/news/rossiyskoe_priborostroenie_gotovo_k_masshtabnoy_programme_modernizatsii_zhkkh/

Новая поверочная установка введена в эксплуатацию в ООО «Петербургтеплоэнерго». Стационарный комплекс является автоматизированным и оснащен современным эталонным оборудованием и новейшим программным обеспечением. Он будет использоваться для поверки бытовых и промышленных счетчиков воды и расходомеров, в том числе входящих в состав узлов учета воды и тепла.

Такие установки используются в организациях, которые занимаются поверкой, калибровкой, ремонтом, обслуживанием преобразователей расхода, расходомеров, счетчиков жидкости различного типа. Главными преимуществами прибора являются метрологическая точность, безопасность, а также большой объем памяти. Так, установка сохраняет все результаты измерений приборов, которые когда-либо проходили поверку. Помимо этого, программное обеспечение предусматривает наличие многоступенчатой защиты от несанкционированного доступа к информации и параметрам настройки.

По словам главного инженера ООО «Петербургтеплоэнерго» Дениса Матина, установка позволит компании «и далее успешно решать одну из своих приоритетных задач — обеспечивать потребителям достоверность приборного учета».

В настоящий момент у ООО «Петербургтеплоэнерго» есть более 2,5 тыс. различных средств измерений. Среди них как счетчики воды, так и расходомеры. Часть из них установлены в узлах учета воды и тепловой энергии. В компании также есть своя метрологическая лаборатория.

Кроме того, ООО «Петербургтеплоэнерго» еще в 2012 году получило аккредитацию на обеспечение единства измерений. Таким образом, компания официально имеет право выполнять работы и оказывать услуги по поверке средств измерений. Подать заявку на поверку приборов учета можно, воспользовавшись сайтом компании. Вся необходимая информация расположена в разделе «Абонентам – Поверка средств измерений». https://ptenergo.ru/customer/poverka-sredstv-izmereniy.php

источник: https://gazeta.spb.ru/2493852-v-peterburgteploenergo-poyavilas-novaya-poverochnaya-ustanovka-dlya-schetchikov/
