Измерительный комплекс “АЭФТ-ЭКОСТОК” – оптимальный инструмент для учета безнапорных сточных вод
Измерительный комплекс «АЭФТ-ЭКОСТОК» — оптимальный инструмент для учета безнапорных сточных вод.
Директор ООО «Теплотрон» Сафин М.А. safin@teplotron.pro
Измерительный комплекс (далее ИК) «АЭФТ-ЭКОСТОК отличается от всех других приборов учета безнапорных стоков принципом действия. В измерительном участке ИК безнапорный поток преобразуется в напорный поток и процесс измерения производится с помощью высокоточного широкодиапазонного электромагнитного расходомера со степенью защиты IP68. По сравнению с другими методами измерений, заложенный в ИК «АЭФТ-ЭКОСТОК» принцип действия дает целый ряд преимуществ:

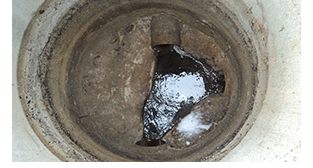

• Возможность установки в любом канализационном колодце (в том числе поворотном, затапливаемом, c несколькими входами, с расположенными вход/выход на разных уровнях и т.д.). Ниже приведены фотографии колодцев, в которых можно наладить учет только с помощью ИК «АЭФТ-ЭКОСТОК»
• Отсутствие требований к прямолинейным участкам, форме лотка. ИК «АЭФТ-ЭКОСТОК» включает в себя необходимые прямолинейные участки.
• При монтаже узла учета не надо строить новый колодец, проводить реконструкцию канализационного коллектора. Необходимо только установить расходомер и проложить линии питания и связи.
• Если нет возможности подвести питание, то можно использовать одну из модификаций ИК, в которой применен электромагнитный расходомер с автономным питание и встроенным GSM-модемом (все работает от батареи, рассчитанной на 4 года).
• Пусконаладочные работы при запуске узла учета в эксплуатацию ничем не отличаются от запуска в эксплуатацию обычного электромагнитного расходомера. Нет необходимости проводить расчеты по специальным методикам, как при использовании других приборов и проводить дополнительные измерения.
• Широкий диапазон и высокая точность позволяют измерять стоки как в период максимального сброса, так и минимальные расходы. Тем самым снимаются вопросы расчета за водоотведение. Прибор всегда будет в зоне «коммерческого учета».
• В процессе эксплуатации ИК не требуется его обслуживание. Не нужны периодические чистки измерительного канала, дополнительная настройка прибора под изменившиеся условия эксплуатации и т. д.
Ниже приведен пример установки ИК в колодце.

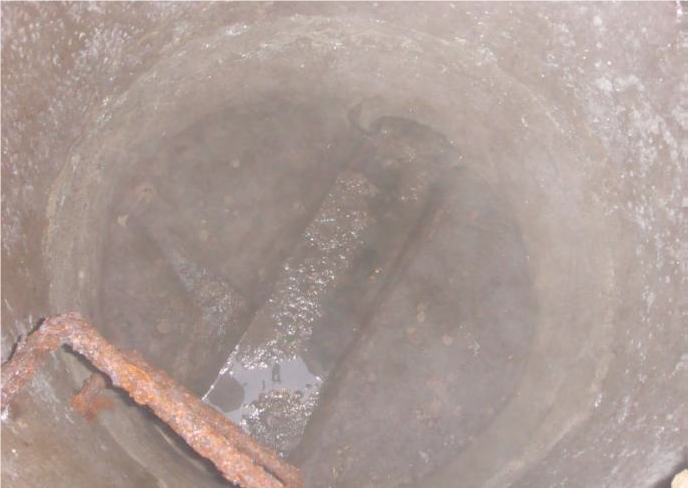

до установки

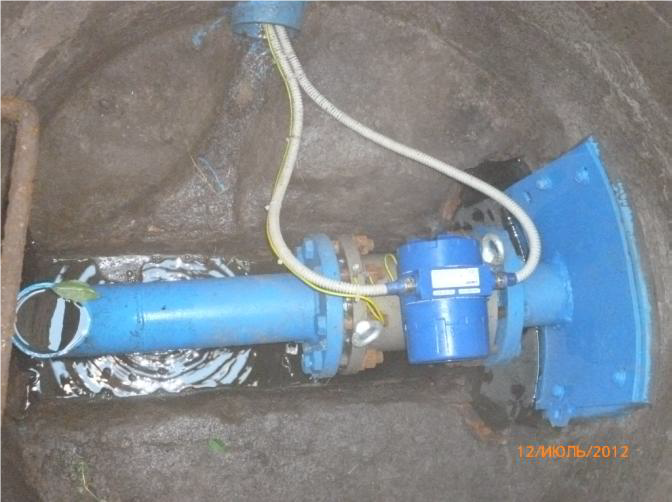

после установки

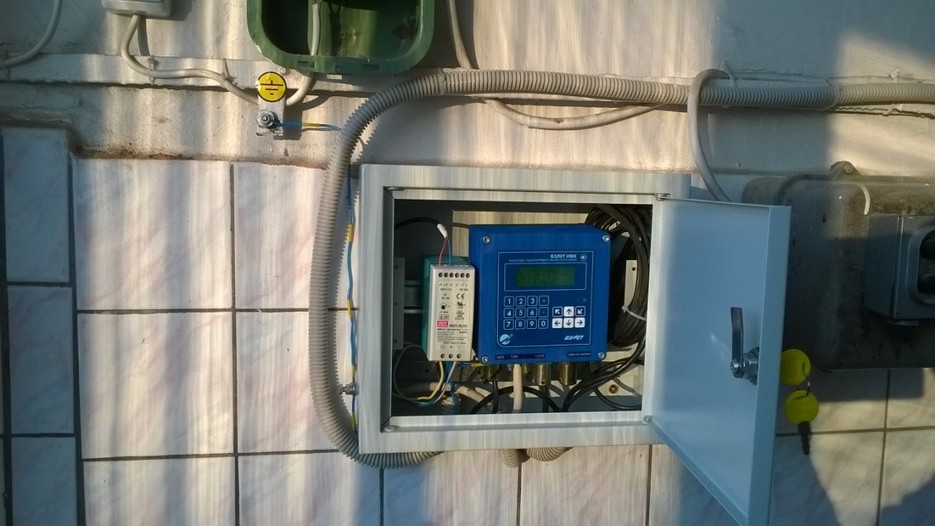

Вторичный прибор, с которого потребитель снимает показания.
При учете сточных вод потребителю часто приходится сталкиваться с подпорами (прибор будет показывать завышенные расходы) или заиливанием измерительного участка (выход прибора из зоны «коммерческого учета»). В результате приходится часто чистить измерительный участок (эксплуатационные затраты). В ряде случаев доходит даже до вывода узла учета из коммерческой эксплуатации (обычно этому предшествуют споры, судебные иски и тд.). C ИК «АЭФТ-ЭКОСТОК» заказчик будет защищен от данных проблем.
Несколько основных моментов по подбору требуемой модификации и последующей эксплуатации ИК «АЭФТ-ЭКОСТОК»:
1. Чтобы электромагнитный расходомер справился с нагрузкой в часы пикового сброса и не произошло подтопление канализационного коллектора необходимо правильно подобрать диаметр расходомера. Следует помнить, что подбор диаметра, это проектное решение и на начальном этапе необходимо заполнить опросный лист. В моменты пикового сброса давление в измерительном участке возрастает. Соответственно возрастает и скорость в измерительном участке. Чем больше поступает стоков, тем с большей скоростью они проходят через измерительный участок. 4-х летний опыт эксплуатации ИК «АЭФТ-ЭКОСТОК» показывает отсутствие подтоплений на объектах.
2. При пиковых сбросах стоки движутся через измерительный участок с большой скоростью (около 1,5 м/сек) и данный поток полностью очищает измерительный участок вместе с внутренней поверхностью электромагнитного расходомера от налета. Благодаря этому измерительный участок не забивается и ИК сохраняет свои метрологические характеристики.
3. При использовании ИК «АЭФТ-ЭКОСТОК» четко соблюдаются все действующие нормативные документы по эксплуатации канализационных сетей. Предприятия водоотведения повсеместно согласовывают данное техническое решение для коммерческого учета.
4. Кажущаяся высокая стоимость ИК «АЭФТ-ЭКОСТОК» нивелируется низкими эксплуатационными затратами и экономическим эффектом от его применения. Среди наших заказчиков имеются предприятия, которые окупили затраты на узел учета за один год и даже менее (снизили платежи за водоотведение за счет оплаты по показаниям узла учета).
Считаю ИК «АЭФТ-ЭКОСТОК» оптимальным инструментом для учета безнапорных стоков и приглашаю к взаимовыгодному сотрудничеству.
