Учитывая тот факт, что на орошение приходится 70% воды, потребляемой сельском хозяйстве, необходимость контроля и управления запасами воды имеет первостепенное значение. Это особенно актуально для засушливых стран, где запасов воды не так много. Для того чтобы воду использовали как можно более экономно и максимально эффективно, необходимо тщательно контролировать расход воды на орошение.

ПРИМЕНЕНИЕ

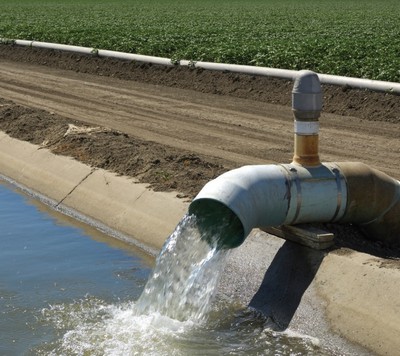

Ирригация и орошение полей используется в сельском хозяйстве с древних времен. Несмотря на огромные успехи, достигнутые в муниципальных системах распределения и подачи воды, ирригационные системы подверглись незначительным технологическим изменениям, причем многие сельскохозяйственные ирригационные системы по-прежнему основываются на традиционных методах.

Однако с растущей необходимостью обеспечения более рационального и эффективного использования воды, современные системы орошения, использующие напорные насосы под давлением, становятся все более распространенными.

Независимо от конструкции ирригационной системы, необходимость управления количеством используемой воды означает, что количество воды должно быть измерено с максимальной точностью. В большинстве случаев это делается по двум причинам:

Первая причина - ценообразование. Под ценообразованием воды рассматривают одну из основных причин чрезмерного потребления воды для орошения. Таким образом, взимание платы с пользователей в соответствии с точным количеством использованной – основной способ убедить водопользователя повышать эффективность своих систем.

Вторая причина заключается в эффективном снабжении согласованных объемов воды. На каждого водопользователя выделяют определенное количество воды для орошения. Любое превышение количества взимается по завышенной ставке.

ПРОБЛЕМА

Вне зависимости от применения в конкретной системе, уровень точности будет зависеть от выбора применяемой измерительной технологии. Это, в свою очередь, будет зависеть от типа и масштаба ирригационной системы (от мелких одиночных ферм до агрохолдингов и мелиоводхозов, управляющих поставками в несколько хозяйств).

Для систем с открытыми каналами могут использоваться различные способы измерения, включая методы сужения, такие как водосливы или лотки. В закрытых системах могут использоваться способы измерения расхода сечением, механическими расходомерами, а также с помощью, ультразвуковых и электромагнитных устройств.

Метод измерения расхода с помощью отверстия (сопла) определённого размера представляет собой относительно недорогое решение. Измерительная пластина будет обеспечивать относительно точное измерение, при условии, что размеры отверстия выдержаны достаточно точно.

Механические турбинные расходомеры также популярны для систем орошения. Однако, как и любой измерительный прибор с движущимися частями данные расходомеры подвержены износу. Механические счетчики требуют периодической проверки, калибровки и ремонта, что потребует установки измерительного устройства на время ремонта или наладки.

Ультразвуковые расходомеры, основаны на использовании ультразвуковых волн для измерения скорости течения жидкости. Помимо их высокой стоимости ультразвуковые расходомеры имеют ряд недостатков.

При измерении жидкости с высоким содержанием твердых частиц, датчики времени обязательно требуют установки фильтра. Как и временные датчики, доплеровские датчики зависят от характера потока и для выравнивания течения и обеспечения точности измерения требуют от 10 до 40 диаметров прямых участков трубопровода.

Точность расходомеров в ирригационных системах может зависеть не только от конструкции, но и от их степени защиты от взлома. В частности, когда измерение проводится в месте использования, некоторые неблагонадежные пользователи, могут незаконно изменять настройки расходомера в свою пользу.

ОПТИМАЛЬНОЕ РЕШЕНИЕ

Электромагнитные расходомеры предлагают идеальное решение для систем орошения и ирригации.

По сравнению с другими типами расходомеров, электромагнитные расходомеры имеют следующие преимущества:

Более высокая точность измерений;

Нет проблем с износом, т.к. отсутствуют движущиеся части;

Техническое обслуживание минимально;

Не требуется наличия фильтров;

Не требует прямых участков.

WaterMaster также имеет встроенную функцию самодиагностики. Все датчики WaterMaster имеют прочную, надежную конструкцию, обеспечивающую длительный, не требующий обслуживания срок службы даже в самых сложных условиях. Приборы по сути являются погружными (IP68, NEMA 6P), что обеспечивает пригодность для установки в камерах и измерительных ямах, которые могут быть затоплены. Расходомеры WaterMaster выпускаются в размерах от 10 мм (3/8 ") до 2400 мм (96"). Все размеры

AquaMaster можно установить в любом месте, что делает его также подходящим для применения в орошении. Расходомеры AquaMaster доступны для диаметров от 10 мм (3/8 ") до 600 мм (24").

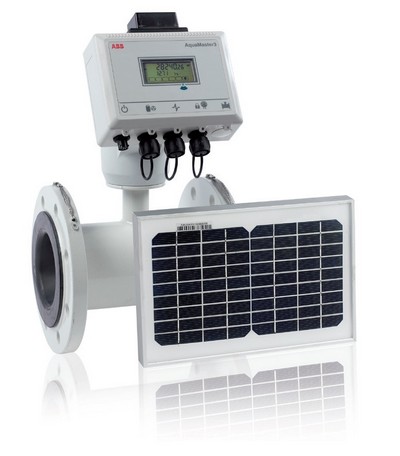

Благодаря внедрению исполнения для возобновляемых источников энергии AquaMaster может быть установлен даже в самых отдаленных местах. В дополнении к батареям и питанием от сети, он может быть подключаться к 5-ваттной солнечной батарее или 60-ваттному ветрогенератору.

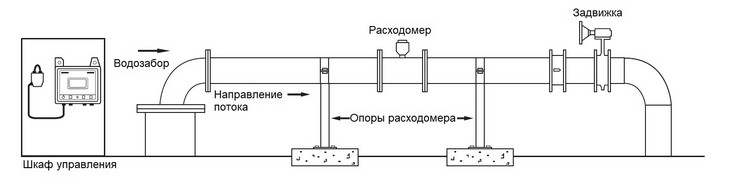

Расходомер ABB AquaMaster практически не требует наличия прямых участков трубопровода до и посте измерительного устройства и идеально подходит для установки в условиях ограниченного пространства. Без каких-либо движущихся частей AquaMaster обеспечивает измерение расхода без необходимости обслуживания счетчика. Его усовершенствованная конструкция также минимизирует потери давления потока.Все данные, собранные AquaMaster, хранятся в регистраторе данных, который собирает информацию о расходе и давлении с интервалом 15 минут. Эти данные могут автоматически отправляться ежедневно через SMS клиенту.

Работа с расходомерами WaterMaster и AquaMaster была упрощена благодаря использованию ABB универсального интерфейса (HMI), который теперь распространяется на всю линейку приборов. Основываясь на технологии Windows ™, HMI упрощает работу, обслуживание и обучение, снижает стоимость владения и обеспечивает удобный пользовательский интерфейс.
