Расходомеры-счетчики безнапорных потоков РСБП «СТРИМ»
Интервью с генеральным директором АО «Техно-Т» Трофимовым Валерием Владимировичем
Расскажите о истории создания и развития Вашего предприятия, кто стоял у истоков создания компании, и почему Вы сфокусировались на производстве расходомеров-счётчиков?
ЗАО «Техно-Т» (с 2017 г. АО «Техно-Т») было создано в 2000 г., как инновационное предприятие, с целью разработки и дальнейшего производства приборов различного назначения. В творческую группу вошли ряд опытных сотрудников тульских оборонных предприятий, научных предприятий подмосковной Дубны и молодые выпускники Тульского гос. университета.
Вы производите несколько ключевых продуктов среди которых расходомеры-счетчики безнапорных потоков РСБП «СТРИМ». Расскажите о данных приборах подробнее, в чём их особенность и для решения каких задач они созданы?
Изначально основным направлением деятельности фирмы было выбрано создание системы коммерческого учета для резервуарных парков с нефтепродуктами. В такую систему должны были входить уровнемер, плотномер, система измерения средней температуры нефтепродуктов в резервуаре и датчик подтоварной воды. На тот момент в РФ существовали уровнемер и плотномер, которые могли использоваться в системе измерения. Отсутствовала методика инструментального измерения массы нефтепродуктов в резервуаре. Не хватало измерителя средней и точечной температуры, датчика подтоварной воды и программного обеспечения для вычисления текущего объема и массы нефтепродуктов в реальном времени.
Специалистами предприятия в короткие сроки (за 1,5 года) были разработаны измеритель температуры, приборы для их метрологической аттестации и поверки, датчик подтоварной воды, которые были сертифицированы Госстандартом РФ и Госгортехнадзором по взрывозащите. Была разработана методика вычисления и программное обеспечение.
На момент разработки, потенциальные заказчики были заинтересованы в создании такой системы и, в частности, в создании измерителя температуры. Однако, получилось так, что к моменту создания и сертификации приборов, в нефтяной и нефтепродуктовой сфере произошли структурные изменения, при которых все предприятия этой сферы были подмяты под несколько крупных компаний и закупка оборудования стала полностью централизованной. При этом менеджеры этих компаний практически исключили российских производителей, а особенно малые предприятия, из сферы предприятий поставщиков оборудования.
Нам удалось внедрить всего несколько приборов и все. В итоге мы отказались от работы в этом направлении.
В это время у нас возникли некоторые контакты в Мосводоканале. Так в 2002 году, мы были приглашены на совещание, на котором обсуждался вопрос создания новых приборов учета безнапорных потоков воды, обеспечивающих измерение скорости и уровня потока. Существующие на этот момент приборы (ЭХО-Р, ВЗЛЕТ и ряд импортных) измеряли уровень потока и затем по теоретической зависимости расхода от уровня потока вычисляли расходные характеристики канала. Большинство каналов по своим характеристикам и конструкции сильно отличались от идеальных и измерения с помощью этих приборов имели большую погрешность.
В это время на рынке появился первый прибор производства США ISCO-350, который измерял уровень и скорость потока. На совещании в Мосводоканале нам предложили подумать над созданием конкурентного российского прибора. Для нас это было новое неосвоенное направление, но уже в 2003 году нам удалось изобрести свой метод измерения параметров безнапорных потоков, который принципиально отличался от используемых в других приборах, как отечественных, так и зарубежных. Принцип измерения запатентован.
В 2004 году расходомер-счетчик безнапорных потоков (РСБП) «СТРИМ» был нами создан, в 2005 году сертифицирован Госстандартом РФ и внесен в госреестр средств измерений РФ. Это был первый прибор, который работает по принципу «площадь-скорость», т.е. производит прямое измерение средней скорости потока и уровня потока.
Первые приборы были внедрены в эксплуатацию в 2006 г. и работают по сегодняшний день, например, на городских очистных сооружениях АО «Тулагорводоканал», городской станции аэрации МПП ВКХ «Орелводоканал».
География объектов, на которых эксплуатируются наши расходомеры весьма большая, от Чукотки до Санкт-Петербурга, практически во всех регионах России, а также в Казахстане, Узбекистане и Белоруссии.
Приборы обеспечивают коммерческий и технологический учет потоков жидкости в закрытых и открытых каналах, в том числе, в основном, в коллекторах канализационных и ливневых стоков.
Какие выгоды для потребителей Вы видите от внедрения расходомера-счетчика безнапорных потоков (РСБП) «СТРИМ»?
В соответствии с законодательством РФ водоснабжение и водоотведение для всех потребителей является платной услугой.
Для населения плата за воду и водоотведение определяется на основании действующих тарифов в соответствии с объемом потребленной воды. Объем воды определяется на основании показателей счетчиков холодной воды или в соответствии с действующими нормативами.
Все хозяйствующие объекты, получающие воду из различных источников в соответствии с законодательством РФ обязаны обеспечить инструментальный учет полученной воды и стоков. При этом, для промышленных предприятий, как правило, стоимость водоотведения заметно превышает стоимость водоснабжения.
Значение расхода в любом канале вычисляется как произведение средней скорости потока на площадь его поперечного сечения: Q = Vср. х S.
Корректное измерение безнапорных потоков в открытых и закрытых коллекторах является более сложной задачей по сравнению с измерением напорных потоков.
В основном это связано с влиянием различных факторов на расходные характеристики этих коллекторов. Расходные характеристики потока в таких каналах зависят от габаритных размеров каналов и значения уклона. На параметры потока также влияют состояние самих каналов, в которых транспортируется вода, а именно, изломы, местные разрушения стенок, загрязненность, присутствие в канале посторонних предметов, регулирующих заслонок и пр. Наибольшее влияние оказывают подпоры, которые могут возникать в коллекторах по разным естественным и искусственным причинам и существенно изменять гидравлические характеристики потока. При подпорах изменяется уровень и средняя скорость потока. Не менее существенным является состояние потока в коллекторе, ламинарное или турбулентное. Теоретически считается, что при ламинарном потоке эпюра скоростей распределяется по нормальному закону, а при турбулентном потоке по логарифмическому закону. При этом коэффициент зависимости средней скорости от максимальной меняется от 0,5 до 0,9. Истинное значение этого коэффициента в потоке учесть практически невозможно. Эти факторы оказывают существенное влияние на корректность измерения параметров потока и могут существенно исказить истинное значение расхода, а соответственно и размер платежей за безнапорные потоки.
РСБП «СТРИМ» осуществляет прямое измерение средней скорости потока и, как следствие, корректное измерение, в том числе при подпорах, параметров, как ламинарного, так и турбулентного потоков.
РСБП «СТРИМ» обеспечивает измерение параметров потока жидкости в каналах различного профиля, шириной, не менее 150 мм. Погрешность измерения уровня, не более 0,3 %, Диапазон измерения средней скорости потока от 0,01 до 3 м/с. Погрешность измерения скорости, не более 1,5%. Погрешность вычисления расхода и нарастающего объема потока, не более 2%.
Прибор обеспечивает стабильность измерения в сложных климатических условиях, таких, как осадки, туман, пенообразование на поверхности воды. Измерение прямого и обратного потока. Самодиагностику и диагностику состояния коллектора.
Высокая информативность: все параметры измерения доступны на табло блока индикации прибора: текущие показания счетчика объема, расхода, уровня, средней скорости потока, дата, время, наработка прибора, суточные значения расхода за каждый день недели, панель диагностики прибора и аварийных ситуаций в коллекторе. Глубина энергонезависимой памяти, не менее 2 месяцев почасовых значений. Формирование журнала измерений. Информационный выход: интерфейс RS-485 протокол Modbus RTU, токовый 4-20 мА, пропорциональный текущему значению расхода. Передача информации в ПЭВМ оператора по проводной линии, с помощью устройства переноса информации (по принципу «флешки»), с помощью блока модемной связи GPRS.
Для ведения журнала измерений разработано ПО «Менеджер данных», которое устанавливается в ПЭВМ оператора. По запросу предоставляется открытый протокол информационного выхода.
Многолетний опыт эксплуатации РСБП «СТРИМ» доказал высокую надежность и корректность работы приборов в самых сложных условиях, при этом за все время эксплуатации не было не одного аппаратного отказа.
Важным моментом является простота монтажа прибора, как правило, не требующая вызова специалистов предприятия изготовителя на объект, что существенно снижает общую стоимость работ по организации узла учета.
Прибор абсолютно конкурентен с лучшими мировыми образцами приборов аналогичного назначения. Это доказано большим объемом независимых сравнительных испытаний с лучшими мировыми образцами, которые провела метрологическая служба ГУП «Водоканал Санкт-Петербурга», а также долгосрочной практикой эксплуатации расходомеров «СТРИМ». Неоднократно импортные приборы менялись на наш, как обладающий лучшими метрологическими и эксплуатационными характеристиками.
В состав расходомера-счетчика безнапорных потоков «СТРИМ» входят: преобразователь уровня (ПУП), преобразователь скорости потока (ПСП), блок индикации (БИТТ-01), блок соединений и защиты (БСЗ) и блок питания (БПСТТ-1).
Электропитание блока индикации и блока соединений и защиты осуществляется от блока питания напряжением 12 В постоянного тока, питание преобразователе уровня и скорости потока осуществляется от блока соединений и защиты напряжением 5 В постоянного тока. Все блоки прибора обеспечивают работу в диапазоне температур от -40 до + 60 0С. Температура жидкости в коллекторе должна быть выше температуры замерзания. Исполнение: БИТТ-01 и БПСТТ-1 – IP20, БСЗ – IP55, ПУП и ПСП – IP68.

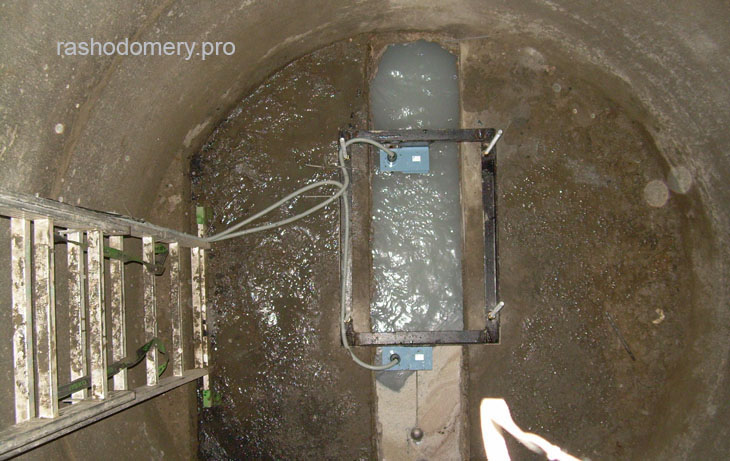

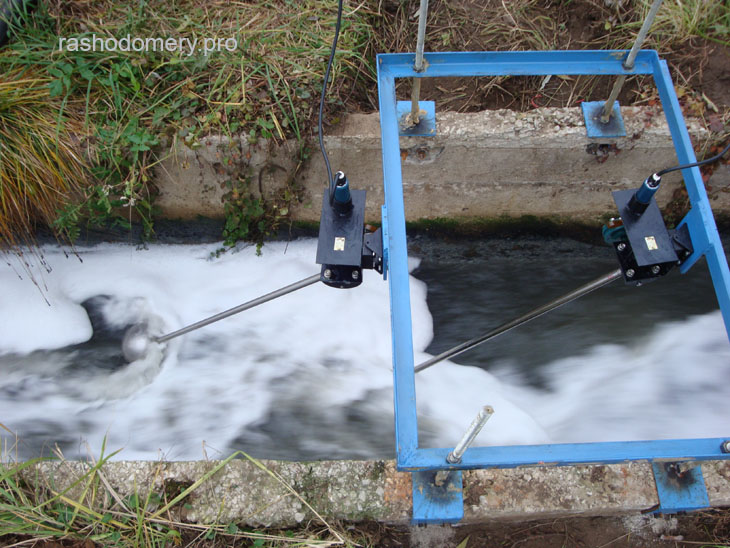

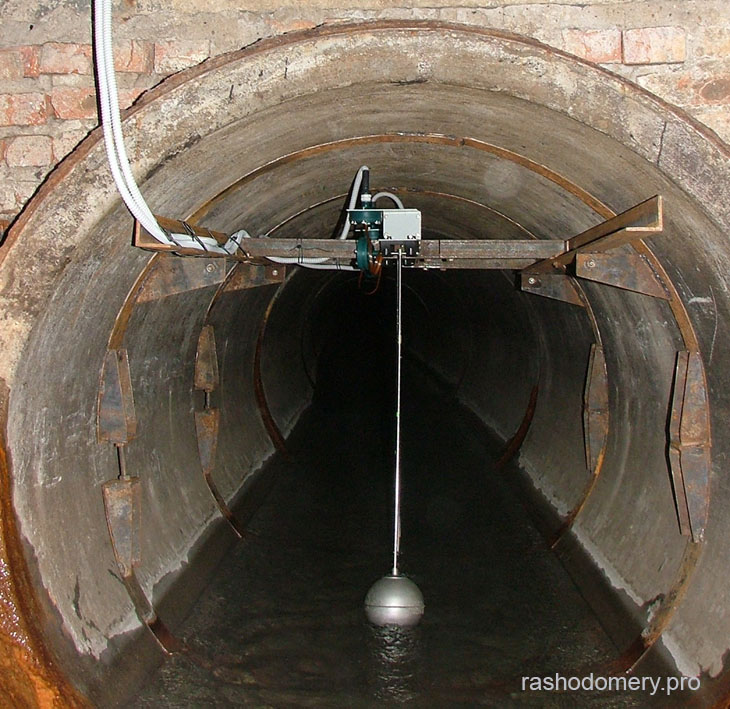

ПУП и ПСП монтируются непосредственно над открытым коллектором или над открытым лотком в колодце закрытого коллектора (см. прилагаемые фотографии).
Конструктивно ПУП и ПСП построены по маятниковой схеме.

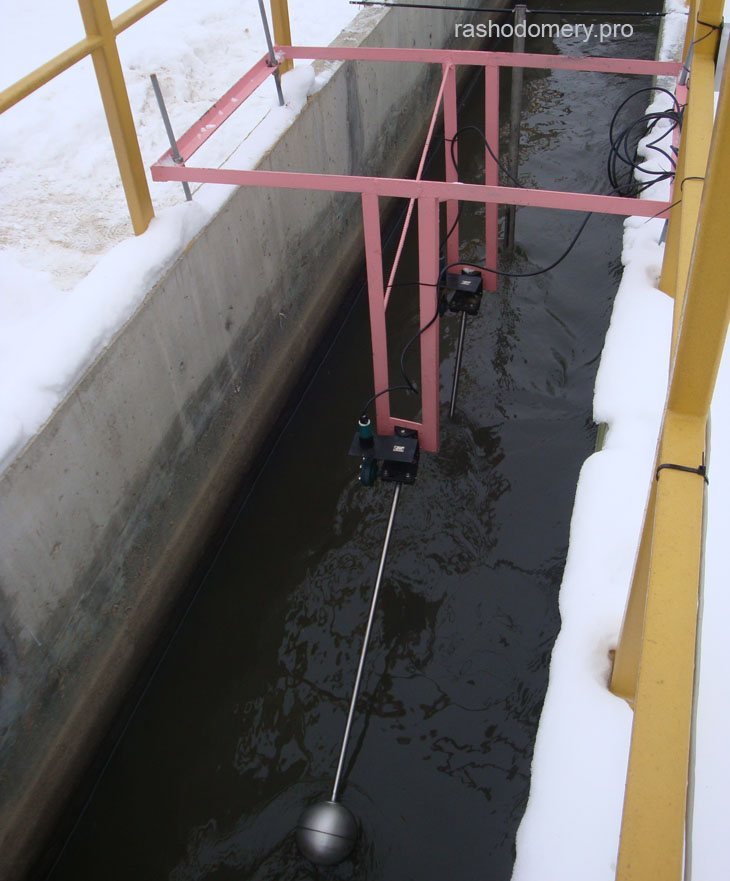

ПУП: на оси открытого горизонтального подшипника скольжения жестко закреплен высокоточный датчик угла и рычаг с поплавком сферической формы. Датчик угла измеряет угол отклонения рычага с поплавком от вертикали. Известны расстояние от оси подшипника до дна канала, длина рычага, радиус поплавка и уровень его всплытия. Далее по простой формуле вычисляется уровень воды в потоке. Подшипник закреплен на монтажном кронштейне для крепления к монтажной раме, монтируемой над коллектором.

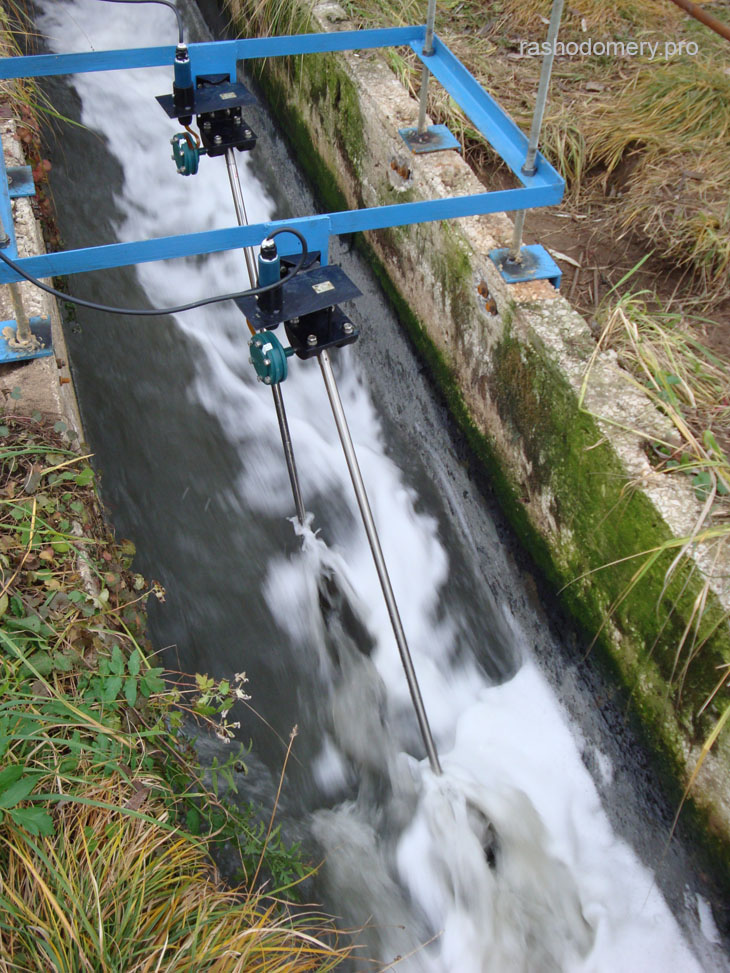

ПСП: на оси открытого подшипника скольжения жестко закреплен высокоточный датчик угла и лопасть (отрезок трубы). Измерение средней скорости потока основано на законах физического маятника и является функцией уровня погружения лопасти в поток и угла отклонения лопасти от вертикали. Принципиально, любой поток можно рассматривать, как совокупность микроструек, каждая из которых движется со своей скоростью в соответствие с эпюрой скоростей потока. Лопасть, погруженная в поток, под воздействием этих микроструек, отклоняется от вертикали на угол, пропорциональный мгновенному значению средней скорости потока. Т. к. каждая из «микроструек» потока воздействует на лопасть со скоростью характерной реальному распределению эпюры скоростей в потоке, лопасть, как естественный интегратор усредняет значение скоростных составляющих потока и обеспечивает прямое измерение средней скорости потока.
В зависимости от размеров и конструктивных особенностях коллекторов допускается последовательный или параллельный монтаж ПУП и ПСП. Принципиально важным является установка ПСП по центру потока. Индивидуальные указания по монтажу ПУП и ПСП указываются в паспорте на каждый прибор.

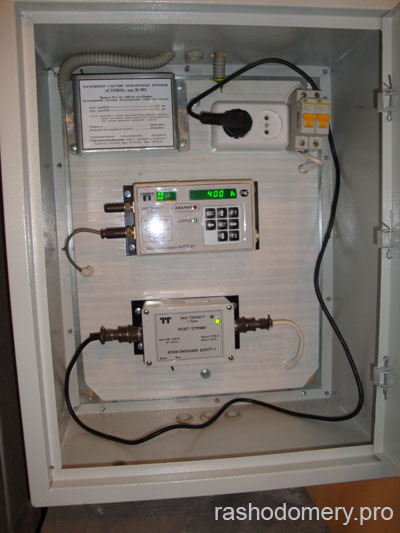

Блок индикации обрабатывает данные полученные от ПУП и ПСП, вычисляет текущее значение расхода и объема потока, анализирует работоспособность прибора и аварийные ситуации в коллекторе, формирует журнал измерений и пр.
Какая информация необходима Вам для заказа расходомера «СТРИМ»?
Для заказа расходомера «СТРИМ» необходимо заполнить опросный лист, который является ТЗ на изготовление расходомера. Т.о., прибор поступает к заказчику полностью готовым к эксплуатации. От потребителя требуется смонтировать ПУП и ПСП в соответствии с указаниями по монтажу, указанными в паспорте, выполнить межблочные электрические соединения и эксплуатировать прибор. Никаких дополнительных настроек не требуется. Основное требование к монтажу ПУП и
ПСП, установить их на заданном расстоянии до дна коллектора.
Более подробную информацию о расходомере можно получить, ознакомившись с руководством по эксплуатации на приборы на наших сайтах.
Как можно оценить эффективность эксплуатации расходомеров?
Для оценки эффективности эксплуатации расходомеров, работающих по принципу «площадь-скорость» (приборы 3 поколения) по сравнению с расходомерами, измеряющими только уровень потока, а расход вычисляющих по таблице «уровень-расход» (приборы 2 поколения), рассмотрим пример измерения расхода в среднестатистическом коллекторе Ø 500 мм с уклоном i= 0,008 при подпорах. В приведенной таблице приведена расчетные значения расхода в зависимости от уровня с шагом 100 мм.
| Уровень, мм | Расход, м3/ч |
| 100 | 101 |
| 200 | 417 |
| 300 | 758 |
| 400 | 1264 |
| 500 | 1264 |
Например, в результате подпора уровень воды в коллекторе вырос на 100 мм и достиг значения 300 мм. Из таблицы вычисляем, что ошибка измерения уровня при эксплуатации прибора 2 поколения составит 341 м3/ч. Допустим, что на устранение аварийной ситуации в коллекторе понадобилось 48 часов. За это время превышение объема измерения составит 16368 м3/ч, что при тарифе за стоки 29,57 м3/ч составит в денежном выражении 484000 руб.
В приведенной таблице не учтены факторы снижения расходных характеристик каналов при подпорах, связанных с фактическим изменением гидродинамических характеристик канала. Например, вероятно уменьшение величины уклона в зоне измерения. Эти параметры невозможно учесть при теоретических расчетах, но это можно оценить при обработке параметров измерения. Реально, ошибка измерения, связанная с изменением гидродинамических характеристик канала, будет еще выше.
Окупаемость расходомеров «СТРИМ» в таких условиях эксплуатации составит 2 дня.
Для каких отраслей и в каких технологических процессах можно использовать Ваши расходомеры?
Область применения расходомеров «СТРИМ» в основном, это коммерческий и технологический учет канализационных и ливневых стоков. Помимо того, учет воды в оросительных каналах, учет воды в технологических и коммерческих цепочках ГЭС, ГРЭС, АЭС, ТЭЦ и металлургических предприятий, учет породы при транспортировании ее в составе пульпы на горно-обогатительных фабриках и прочее.
Водоснабжение и водоотведение в населенных пунктах является очень энергозатратным производством. В городах с населением 500 – 700 тыс. жителей, расход электроэнергии на водоснабжение и водоотведение составляют от 400 до 700 МВт в сутки. Использование расходомеров позволяет обеспечить эффективные системы контроля за экономным расходованием воды, а также контроля за утечками в коллекторах водоснабжения и водоотведения. Внедрение таких систем позволит получить значительную экономию энергозатрат и улучшить экологическую обстановку в населенных пунктах.
Точность является основой любого измерительного оборудования, но рано или поздно необходимо проводить поверку либо ремонт и сервисное обслуживание. Как организован у Вас процесс ремонтов и сервисного обслуживания?
Все наши расходомеры поставляются с поверкой, которую на нашей базе осуществляет ФБУ «Тульский ЦСМ». В комплект документации каждого прибора помимо паспорта входят руководство по эксплуатации и методика поверки. Любой ЦСМ, при наличии соответствующей аттестации, может проводить поверку РСБП «СТРИМ», но, в основном, приборы на ремонт и поверку присылают к нам. Видимо, это связано с тем, что в каждом регионе эксплуатируется небольшое количество приборов. Наши расходомеры эксплуатируются практически во всех регионах РФ.
Как Вы считаете насколько рынок насыщен расходомерами безнапорных потоков?
Общая оснащенность расходомерами безнапорных потоков, независимо от производителя, в стране составляет 10 - 15% от общего количества потенциальных потребителей, в соответствии с требованиями законодательства РФ. Т.е. исполнение требований законодательства об инструментальном учете в стране исполняется очень плохо.
Современное оборудование требует квалифицированного обслуживающего персонала, на какой срок рассчитана эксплуатация Вашего оборудования при соответствующем сервисном обслуживании?
В настоящее время квалификация служб КИПиА на предприятиях РФ крайне низкая, можно сказать, что на большинстве предприятий совсем ликвидирована. Взамен, к обслуживанию привлекают сторонние организации с самыми дешевыми расценками с отсутствием какой-либо квалификации. Фактически, обслуживание расходомеров, даже такое простое, как предписано для наших приборов, практически не выполняется. Тем не менее, наши приборы работают в таких тяжелых условиях дольше заявленного срока эксплуатации (10 лет).
Куда необходимо обращаться конечным потребителям при возникновении вопросов по эксплуатации Вашего оборудования?
Эксплуатация расходомеров «СТРИМ» очень простая, доступна любому специалисту, внимательно ознакомившемуся с руководством по эксплуатации. Мы осуществляем консультации по любым возникающим вопросам. При выездах на шефмонтаж и пуско-наладку обучаем специалистов предприятия.
Можно ли сравнивать по качеству и технологиям изготовления российское оборудование с европейскими или азиатскими компаниями?
Производство расходомеров является мелкосерийным. Например, наше предприятие работает на основе кооперации с рядом предприятий, которые выполняют изготовление деталей по нашим чертежам, монтаж печатных плат.
Мы осуществляем окончательную сборку и программирование блоков прибора. Поэтому сборка осуществляется практически ручная, с очень высоким качеством. Говорить о современных многосерийных линиях производства, на настоящий момент не приходится.
При этом, такое производство, с учетом простоты конструкции прибора наладить не представляется проблемой. Один из реальных вариантов, кооперация с предприятиями, осуществляющими серийное производство электронной продукции. Спрос на такую кооперацию достаточно высок.
Если сравнивать продукцию Техно-Т с продукцией конкурентов, то какие Вы отметили бы ключевые уникальные торговые преимущества?
Основное преимущество нашей продукции, это коэффициент «качество-стоимость», т.е., с учетом сказанного ранее, общая эффективность от внедрения наших приборов выше, чем от внедрения других приборов.
Где конечный потребитель может приобрести Вашу продукцию?
Нашу продукция можно приобрести напрямую у нас, также у наших компаньонов, которые одновременно с поставкой приборов выполняют проект м пр. работы.
Работаете ли Вы с торговыми посредниками, и если да, то какие требования Вы предъявляете потенциальным дилерам и дистрибьюторам, кто может стать Вашим торговым партнёром?
В нынешних условиях, когда крупные предприятия предъявляют нереальные требования по длительной отсрочке платежей и пр., мы работаем и с предприятиями посредниками, которые выполняют наши требования по условиям договора на изготовление и поставку нашего оборудования. Единственное требование к таким предприятиям корректное исполнение условий договора. В данном случае эти предприятия являются нашими заказчиками. Условия их договоренности с конечным потребителем определяются договором между ними, в котором мы не участвуем.
Как бы Вы оценили текущее состояние рынка расходомеров?
В 2020 г. произошло резкое падение спроса на приборы учета. Тем не менее в программных заявлениях правительства повышается требования по эффективности ведения водного хозяйства и экологическим требованиям к водному бассейну. Например, программа спасения реки Волги и пр. Решить эти проблемы без учета сточных вод невозможно. Есть надежды, что после преодоления пандемии, спрос на приборы учета вырастут, в том числе и на наши приборы, как наиболее корректные.
Как отразилась на Вашей компании текущая экономическая ситуация и условия международных санкций для России?
Международные санкции практически закрыли вывод наших приборов на западный рынок, не смотря на определенный интерес. Политика ЕС обеспечивает поддержку своих производителей, наших конкурентов. По своим параметрам нашими конкурентами могут быть не более 3 приборов немецкий Nivus, американские Mainstrim и франко-бельгийский Flodar и их вариации. Но эти приборы заметно дороже РСБП «СТРИМ». Для вывода наших приборов на западный рынок в первую очередь необходимо провести весьма дорогостоящие работы по сертификации прибора в соответствии с требованиями Евро протокола. Не имея прямых договоров на поставку приборов, проводить столь дорогостоящие работы не имеет смысла.
Есть определенные перспективы выхода на восточный рынок, но не в этом году.
